Geraden im Raum

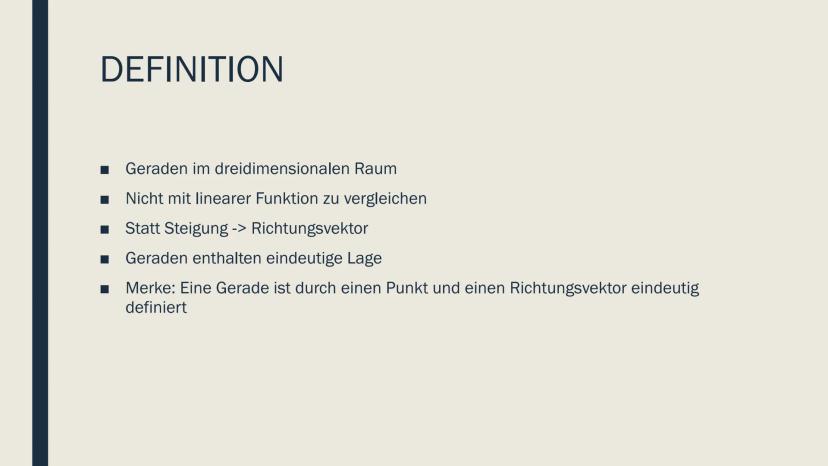

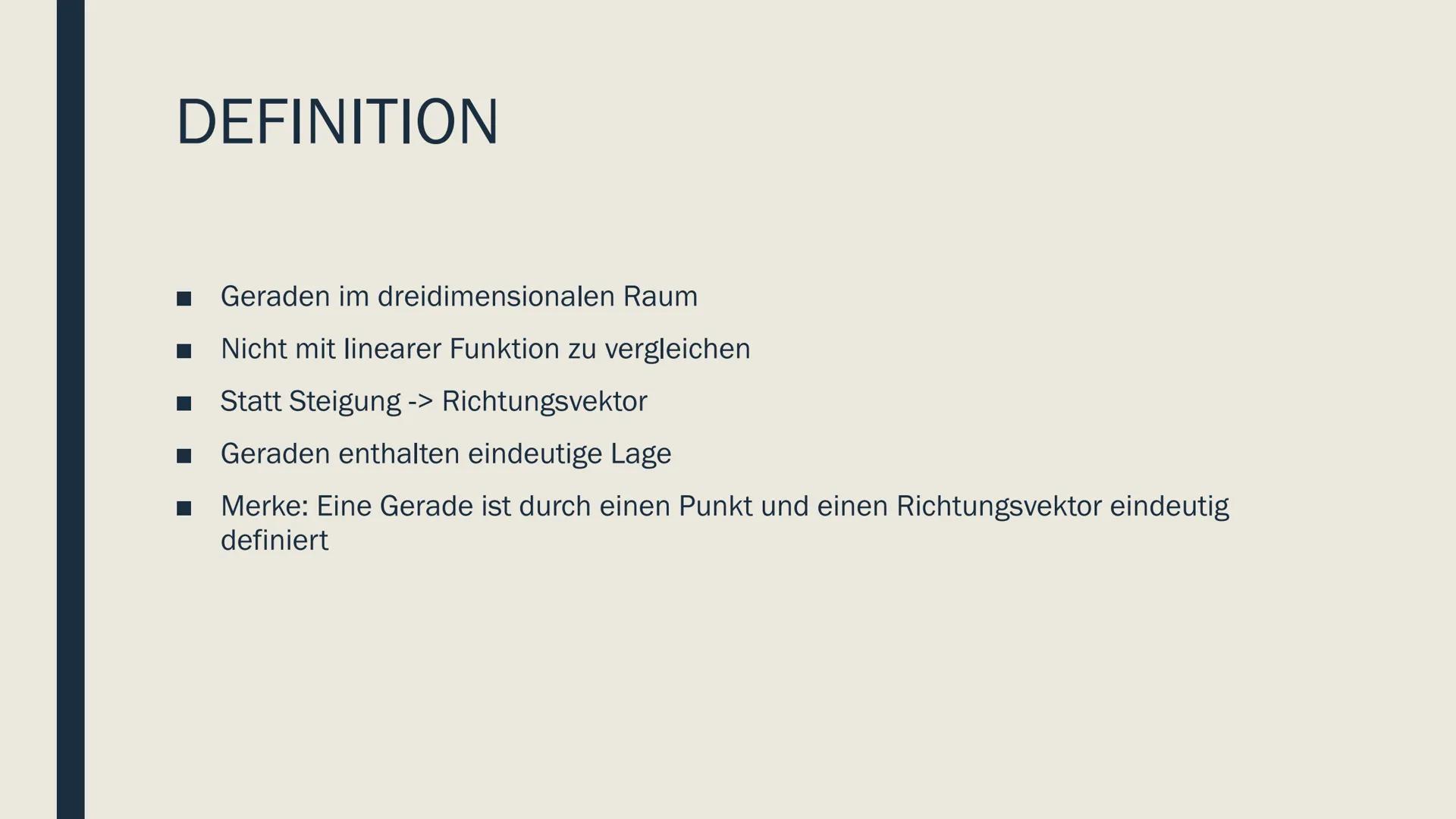

Vergiss alles, was du über normale Geraden mit y = mx + b weißt - im 3D-Raum läuft das komplett anders! Statt einer Steigung brauchst du hier einen Richtungsvektor, der dir zeigt, wohin die Gerade zeigt.

Das Coole dabei: Eine Gerade ist durch einen Punkt und einen Richtungsvektor eindeutig definiert. Du brauchst also nur diese zwei Zutaten, und schon hast du deine komplette Gerade im Raum.

💡 Merktipp: Denk an einen Pfeil im Raum - der Startpunkt ist dein gegebener Punkt, die Pfeilrichtung ist dein Richtungsvektor!

Parameterdarstellung einer Geraden

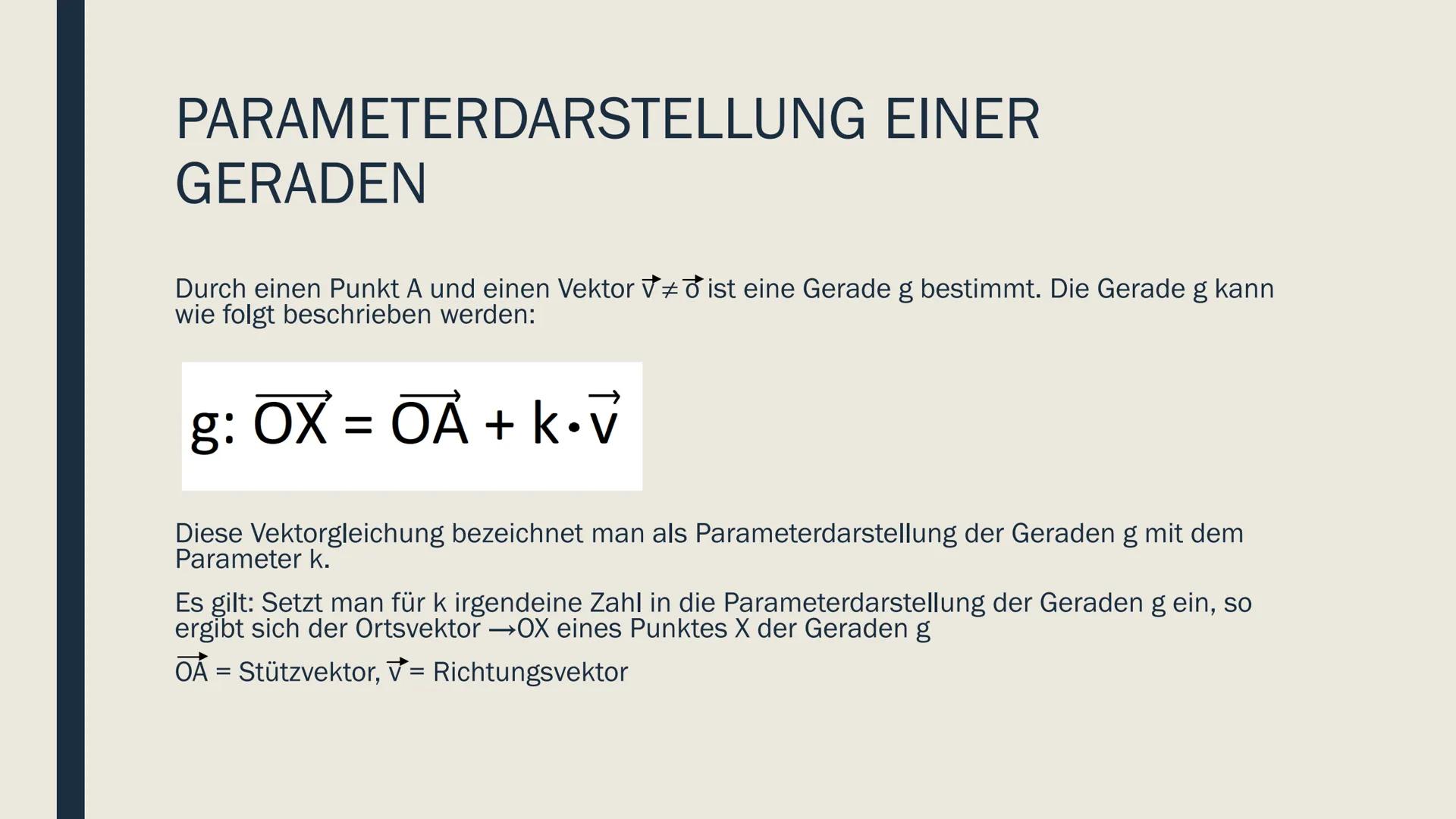

Die Parameterdarstellung ist deine Geheimwaffe für Geraden im Raum: $\vec{OX} = \vec{OA} + k \cdot \vec{v}$. Dabei ist $\vec{OA}$ dein Stützvektor (zeigt zu einem bekannten Punkt auf der Geraden) und $\vec{v}$ dein Richtungsvektor.

Der Parameter k ist wie ein Schieberegler - setzt du verschiedene Zahlen für k ein, bekommst du verschiedene Punkte auf deiner Geraden. Bei k = 0 landest du genau bei deinem Stützpunkt A.

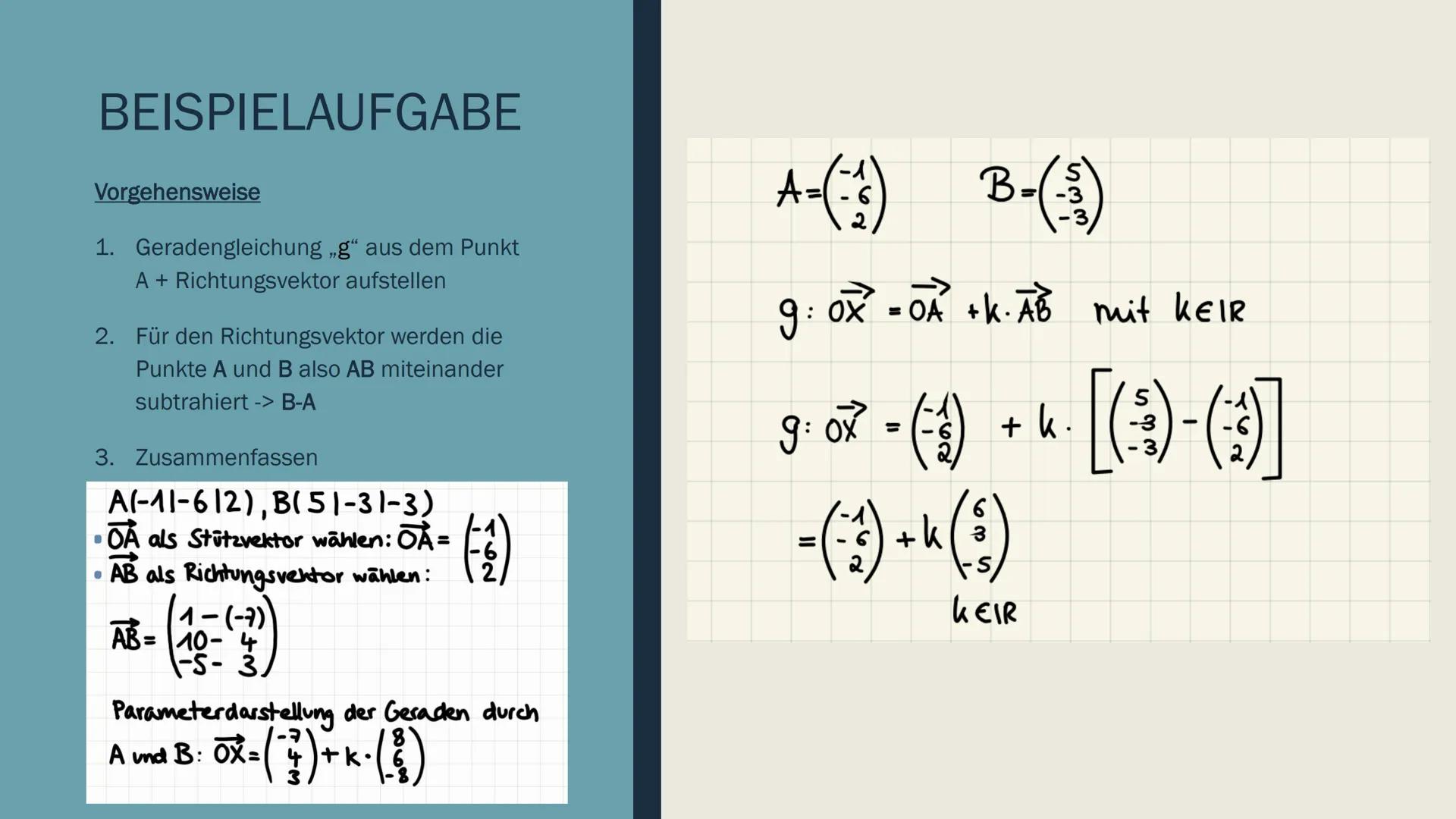

Beispiel in der Praxis: Hast du zwei Punkte A$-1|-6|2$ und B$5|-3|-3$, rechnest du den Richtungsvektor mit $\vec{AB} = B - A$ aus. Das ergibt $\vec{AB} = \begin{pmatrix} 6 \\ 3 \\ -5 \end{pmatrix}$, und deine Gerade wird zu: $\vec{OX} = \begin{pmatrix} -1 \\ -6 \\ 2 \end{pmatrix} + k \begin{pmatrix} 6 \\ 3 \\ -5 \end{pmatrix}$.

💡 Praxistipp: Du kannst jeden Punkt der Geraden als Stützvektor wählen - die Gerade bleibt dieselbe!

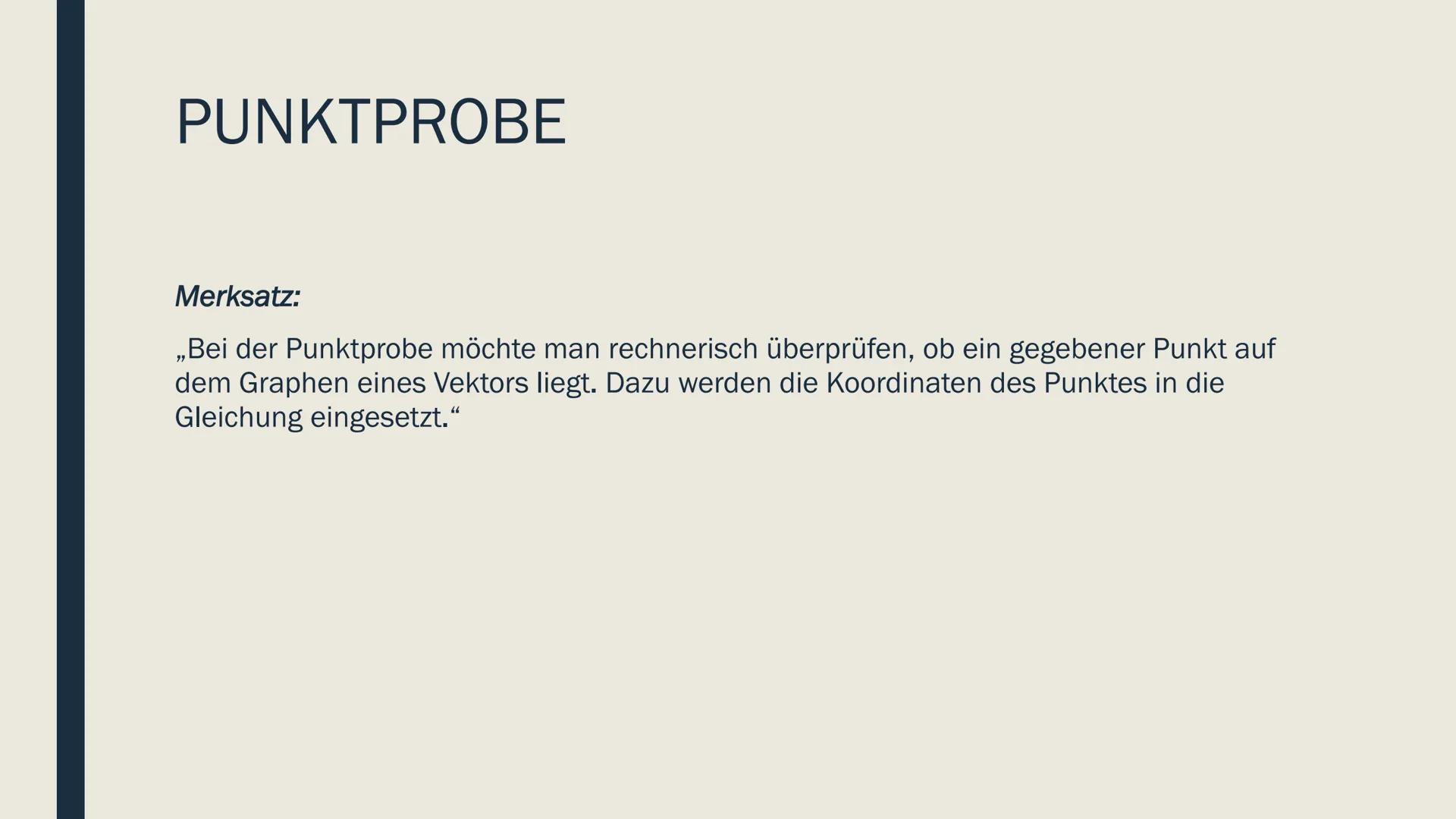

Punktprobe

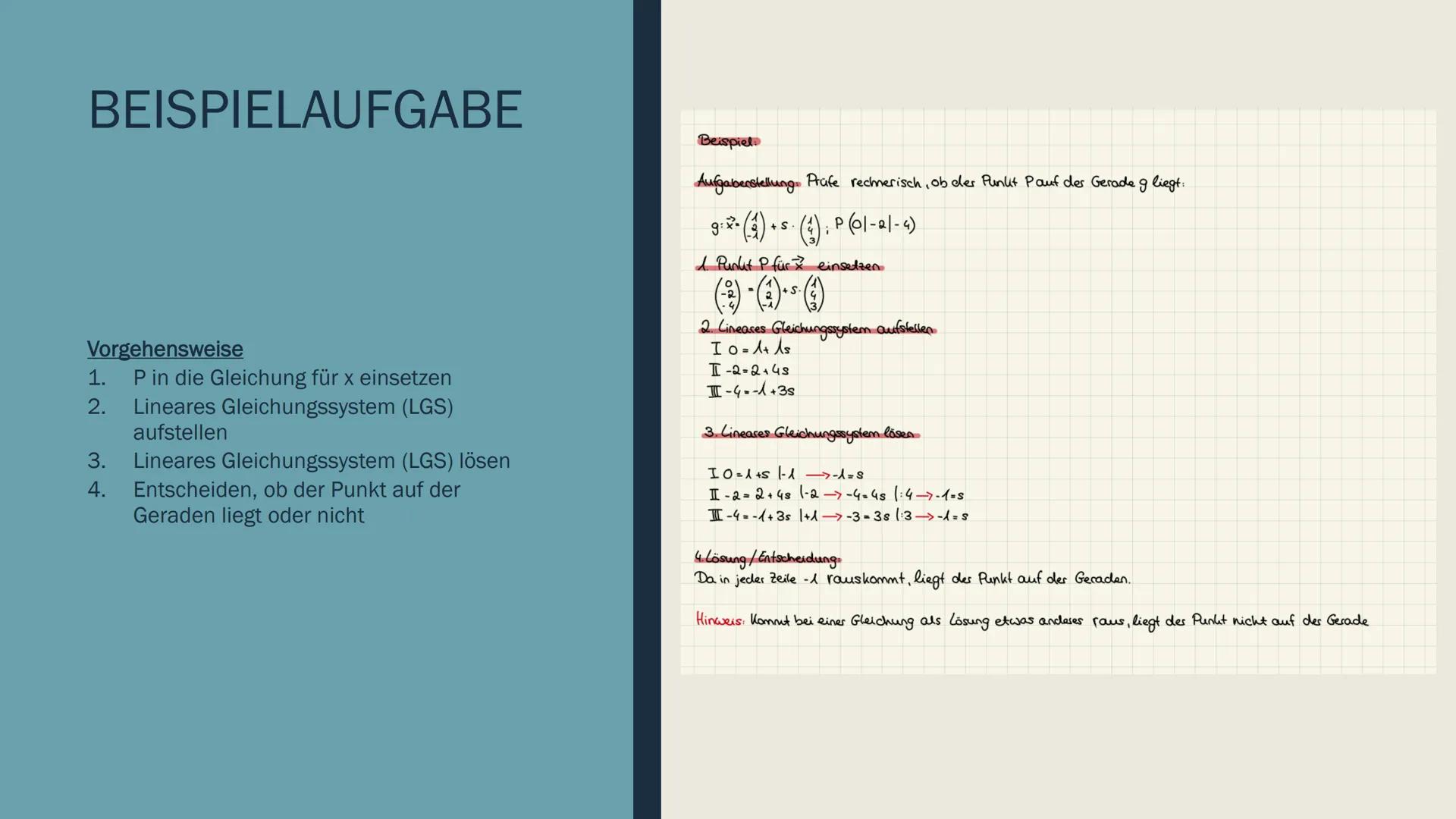

Mit der Punktprobe checkst du, ob ein bestimmter Punkt auf deiner Geraden liegt. Das Prinzip ist simpel: Punkt einsetzen, Gleichungssystem lösen, Ergebnis interpretieren.

So gehst du vor: Setze die Koordinaten deines Testpunkts für $\vec{x}$ in die Geradengleichung ein. Dadurch entstehen drei Gleichungen mit einer Unbekannten (dem Parameter).

Löst du alle drei Gleichungen und bekommst denselben Parameterwert, liegt der Punkt auf der Geraden. Kommen unterschiedliche Werte raus, ist der Punkt definitiv nicht auf der Geraden.

💡 Fehlerquelle: Vergiss nicht, alle drei Gleichungen zu prüfen - auch wenn die ersten beiden stimmen!

Lagebeziehungen von Geraden

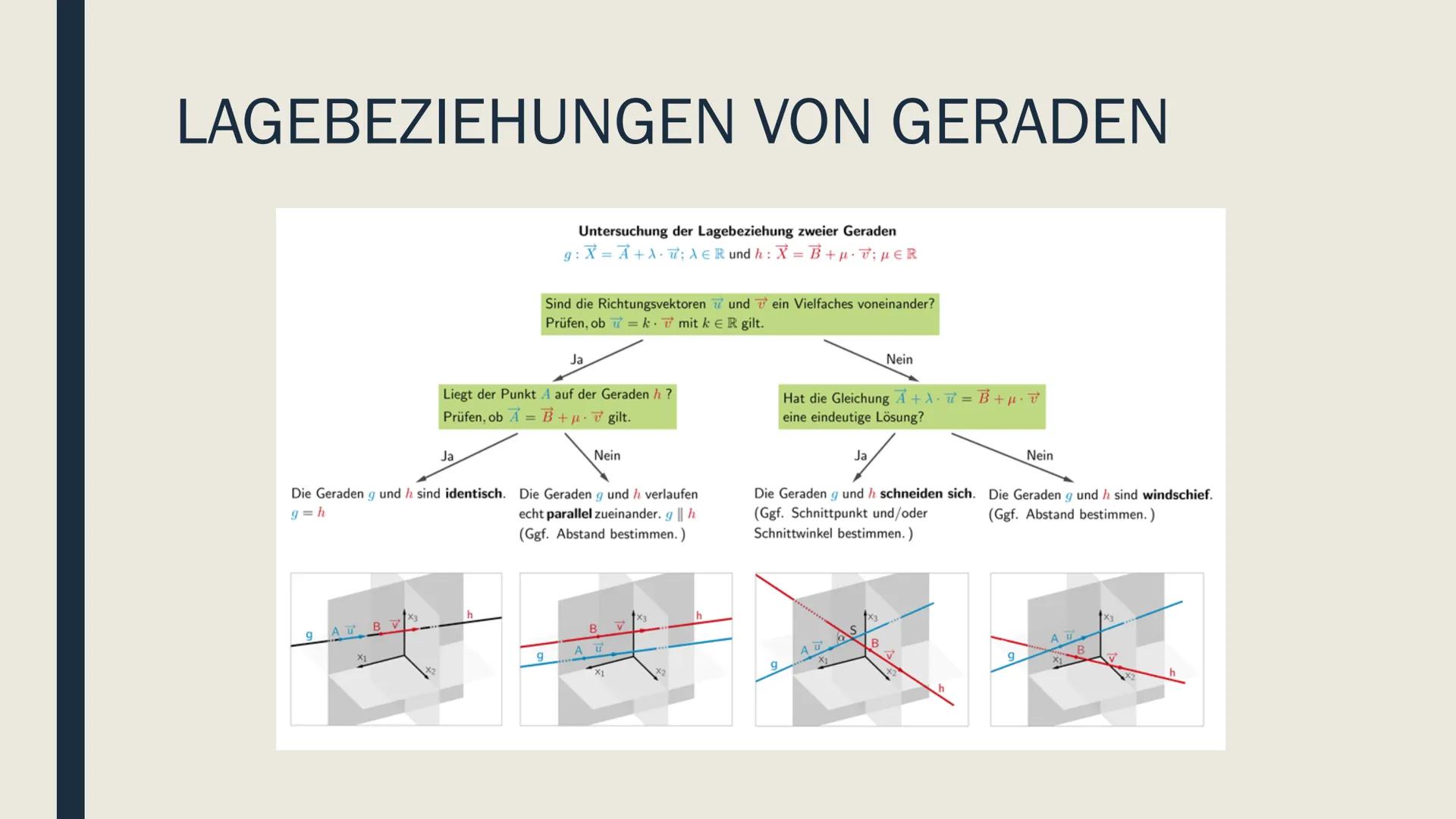

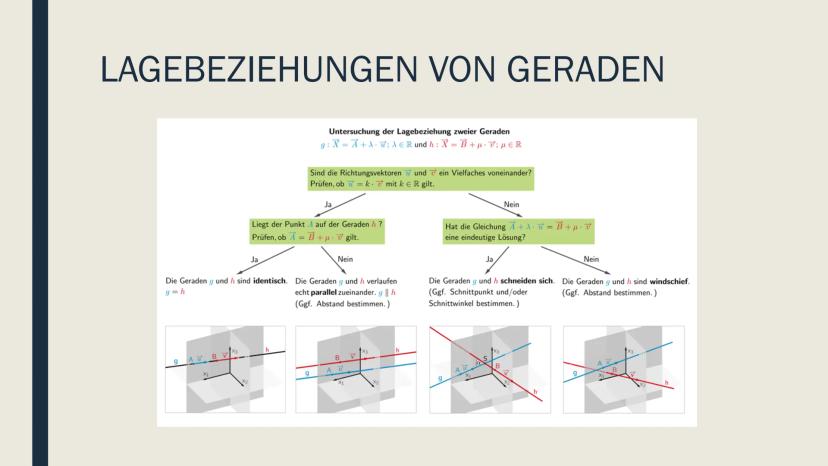

Bei zwei Geraden im Raum gibt es vier mögliche Lagebeziehungen: identisch, parallel, schneidend oder windschief. Die Analyse läuft immer nach demselben Schema ab.

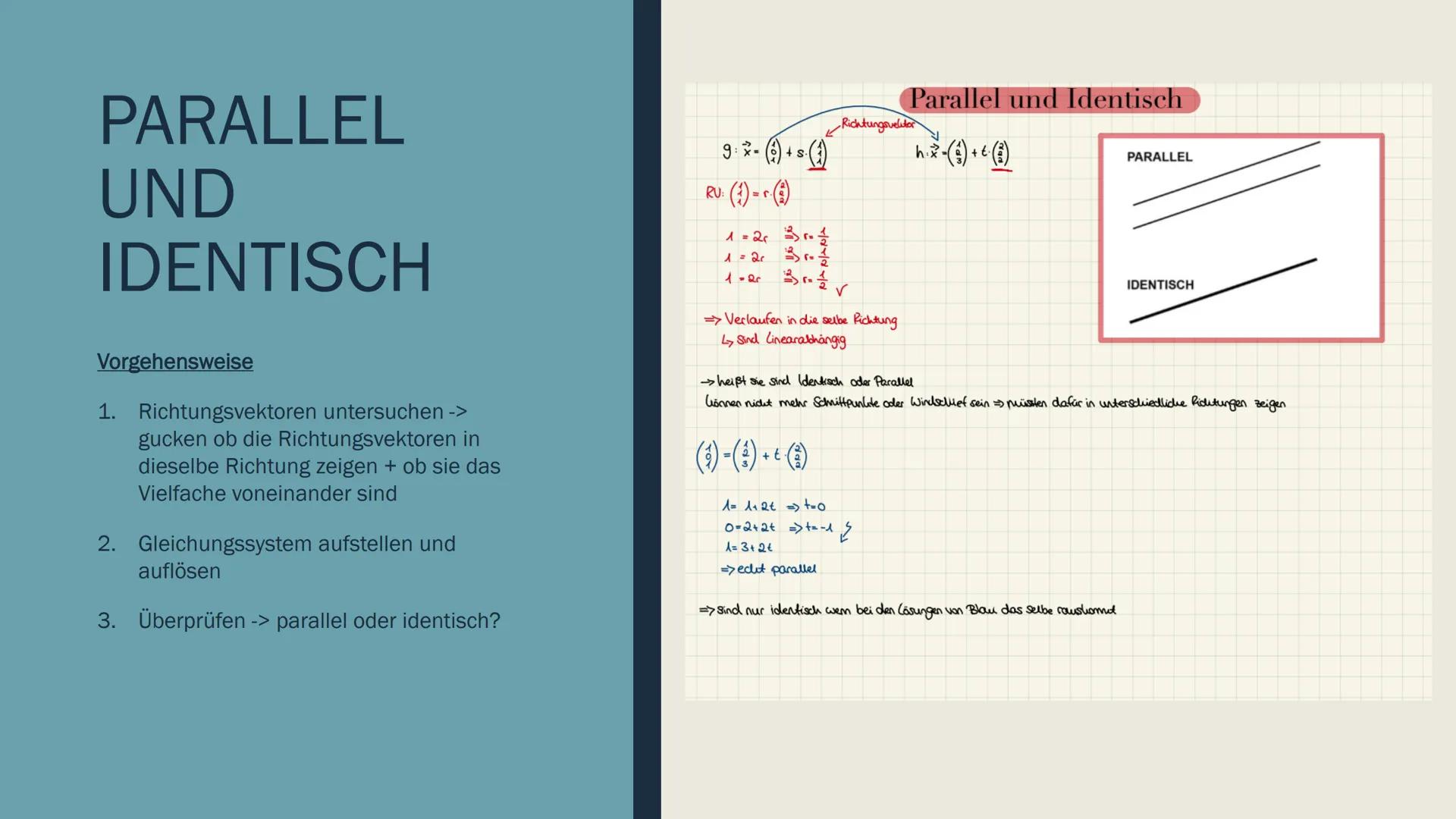

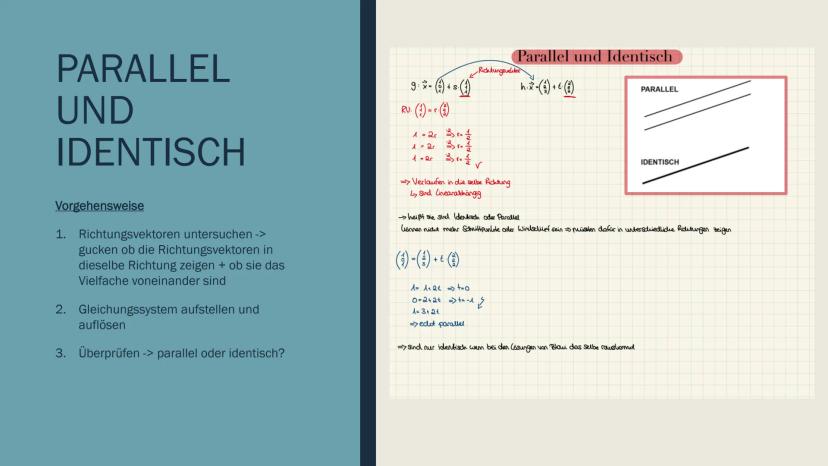

Schritt 1: Prüfe die Richtungsvektoren. Sind sie Vielfache voneinander ($\vec{u} = k \cdot \vec{v}$)? Falls ja, sind die Geraden parallel oder identisch. Falls nein, springen wir zu Schritt 3.

Schritt 2: Bei parallelen Richtungsvektoren prüfst du, ob ein Punkt der ersten Geraden auch auf der zweiten liegt. Ist das der Fall, sind die Geraden identisch - sonst echt parallel.

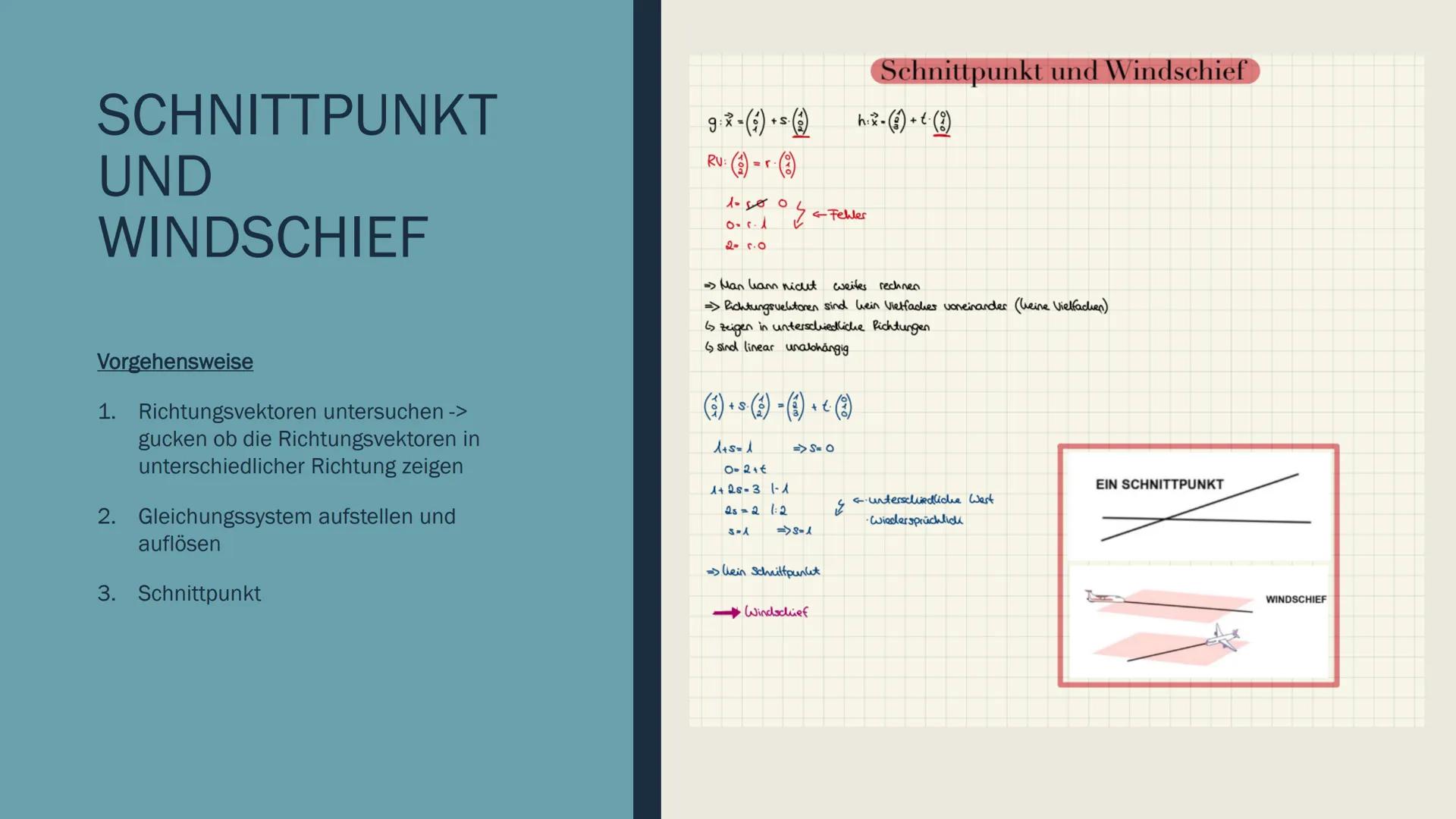

Schritt 3: Bei verschiedenen Richtungen stellst du die Gleichung $\vec{A} + \lambda\vec{u} = \vec{B} + \mu\vec{v}$ auf. Hat sie eine eindeutige Lösung, schneiden sich die Geraden - sonst sind sie windschief.

💡 Merkregel: Windschief gibt's nur im 3D-Raum - zwei Geraden, die sich "aneinander vorbeimogeln"!
