Einführung in die Trassierung mit Praxisbeispiel – Alle Details

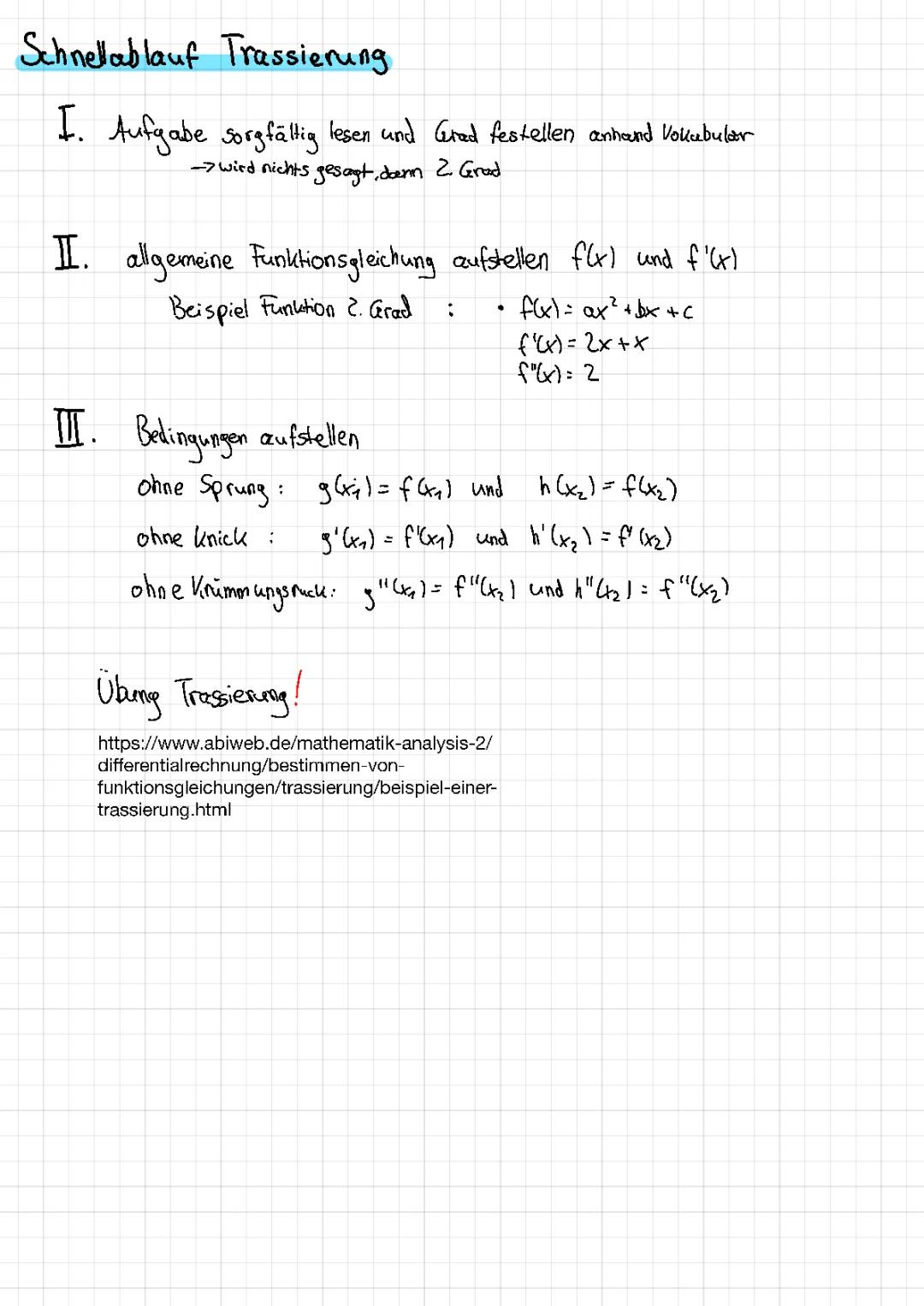

Schnellablauf Trassierung - Dein Fahrplan zum Erfolg

Trassierung funktioniert nach einem klaren Schema, das du einfach abarbeiten kannst. Zuerst checkst du die Aufgabe nach Hinweisen auf den Funktionsgrad - steht nichts da, gehst du von einer Funktion 2. Grades aus.

Dann stellst du die allgemeine Funktionsgleichung auf, zum Beispiel f$x$ = ax² + bx + c mit der Ableitung f'$x$ = 2ax + b. Das ist dein Grundgerüst für alle weiteren Schritte.

Die Bedingungen sind dein Erfolgsrezept: Ohne Sprung bedeutet g(x₁) = f(x₁), ohne Knick heißt g'(x₁) = f'(x₁), und ohne Krümmungsruck fordert g''(x₁) = f''(x₁). Diese Bedingungen sorgen für perfekte Übergänge zwischen den Funktionen.

💡 Merktipp: Je mehr Bedingungen du hast, desto höher wird der Grad deiner gesuchten Funktion!

Praktisches Beispiel - Sprungfrei und knickfrei verbinden

Stell dir vor, du planst eine Achterbahn mit f₁$x$ = -x² + 4, f₂$x$ = 1 und suchst die Verbindungsfunktion f₃$x$. Die Bahn muss durch die Punkte (1|3) und (3|1) laufen - das sind deine sprungfreien Bedingungen.

Für knickfreie Übergänge müssen die Ableitungen an den Verbindungsstellen übereinstimmen. Du berechnest f₁'$x$ = -2x, also f₁'(1) = -2, und f₂'$x$ = 0, also f₂'(3) = 0. Diese Werte muss deine gesuchte Funktion f₃ an den entsprechenden Stellen auch haben.

Mit vier Bedingungen brauchst du eine Funktion 3. Grades: f₃$x$ = ax³ + bx² + cx + d. Jetzt hast du vier Unbekannte (a, b, c, d) und vier Gleichungen - perfekt für ein lineares Gleichungssystem!

💡 Praxistipp: Verwende deinen GTR für das Gleichungssystem - das spart Zeit und Rechenfehler!

Das Gleichungssystem lösen - So kommst du ans Ziel

Mit deinen vier Bedingungen stellst du systematisch die Gleichungen auf. Aus f₃(1) = 3 wird a + b + c + d = 3, aus f₃(3) = 1 wird 27a + 9b + 3c + d = 1, und so weiter.

Das lineare Gleichungssystem löst du am besten mit dem GTR: 2nd → x → Edit → Werte eintragen → 2nd → x → Math → rref(). Das gibt dir die Lösungen direkt aus, ohne dass du dich mit kompliziertem Rechnen abmühen musst.

Am Ende erhältst du konkrete Werte wie a = -1/2, b = 0, c = -3, d = 11/2, die du in deine allgemeine Funktionsgleichung einsetzt. Fertig ist deine Trassierungsfunktion f₃$x$ = -1/2x² - 3x + 11/2!

💡 Erfolgscheck: Setze deine Lösung in die ursprünglichen Bedingungen ein - stimmt alles? Dann hast du's geschafft!

Krümmungsruckfrei - Der Königsweg der Trassierung

Krümmungsruckfreie Verbindungen sind die Premiumklasse der Trassierung - hier müssen auch die zweiten Ableitungen an den Übergangsstellen übereinstimmen. Das sorgt für absolut perfekte, butterweiche Übergänge.

Diese Zusatzbedingung brauchst du, wenn du wirklich professionelle Kurvenverläufe planst, wie bei Hochgeschwindigkeitsstrecken oder präzisen technischen Anwendungen. Die Mathematik dahinter ist dieselbe, nur mit mehr Bedingungen.

Vollständige Trassierung - Alle Bedingungen im Überblick

Für eine komplett glatte Verbindung (sprungfrei, knickfrei, krümmungsruckfrei) brauchst du sechs Bedingungen und damit eine Funktion 5. Grades: f$x$ = ax⁵ + bx⁴ + cx³ + dx² + ex + f.

Deine Bedingungen sind systematisch aufgebaut: Zwei für die Punkte $f₃(1) = 3, f₃(3) = 1$, zwei für die ersten Ableitungen $f₃'(1) = -2, f₃'(3) = 0$ und zwei für die zweiten Ableitungen $f₃''(1) = -2, f₃''(3) = 0$.

Das lineare Gleichungssystem wird zwar größer, aber das Prinzip bleibt gleich. Mit dem GTR kriegst du auch diese Aufgabe problemlos gelöst und erhältst eine perfekte Trassierungsfunktion wie f₃$x$ = 1/8x⁵ - 3/2x⁴ + 27/4x³ - 27/2x² + 81/8x + 1.

💡 Profi-Tipp: Je höher der Grad, desto glatter der Übergang - aber auch desto aufwendiger die Rechnung. Wähle den Grad je nach Aufgabenstellung!
