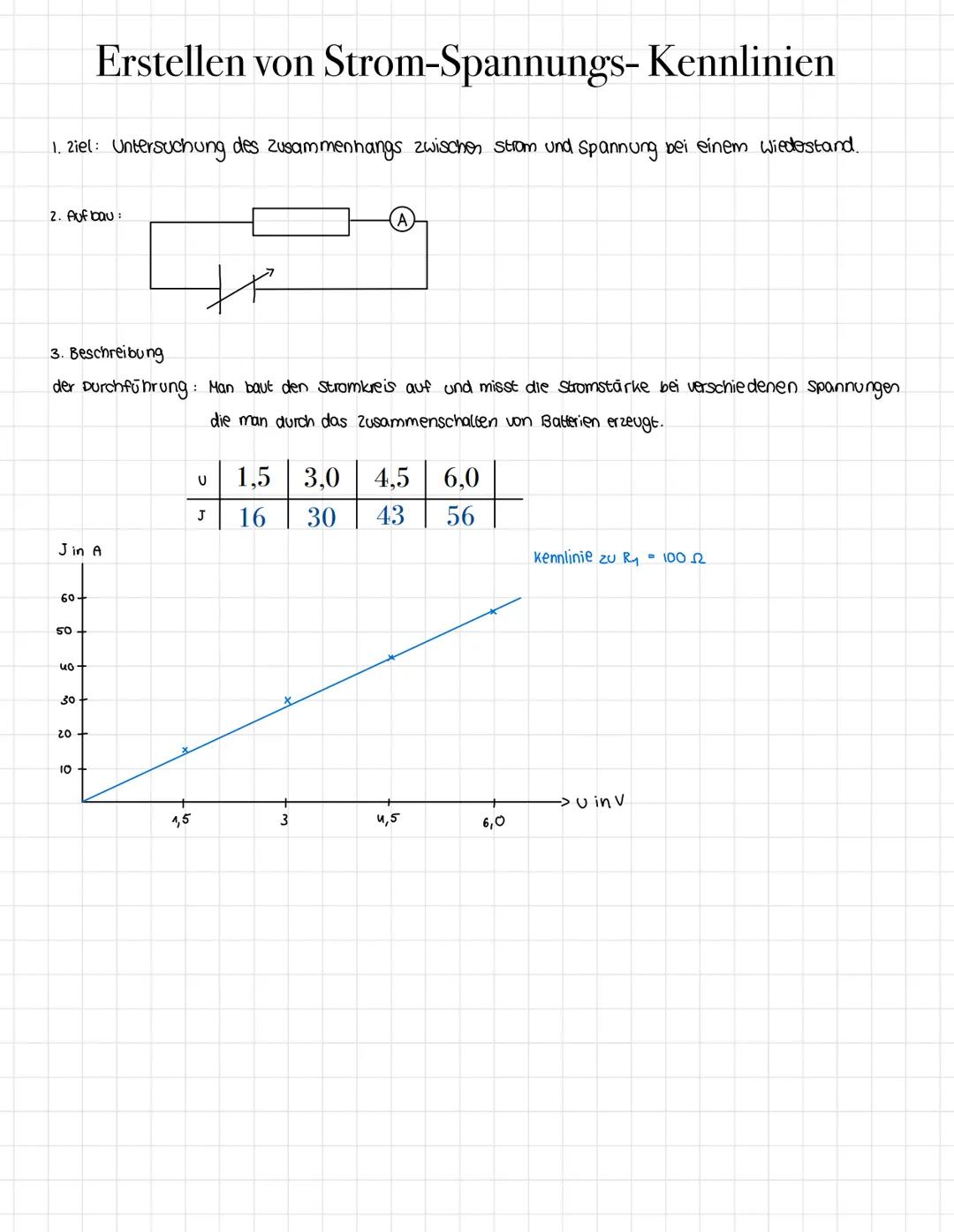

Experimenteller Aufbau und Durchführung
Du baust einen einfachen Stromkreis mit einem Widerstand auf und misst systematisch die Stromstärke bei verschiedenen Spannungen. Die unterschiedlichen Spannungswerte erzeugst du durch das Zusammenschalten mehrerer Batterien.
Das Prinzip ist simpel: Du erhöhst schrittweise die Spannung von 1,5V auf 6,0V und notierst dir jedes Mal die entsprechende Stromstärke. So sammelst du die Messwerte, die du später in ein Koordinatensystem einträgst.
Die Tabelle mit deinen Messwerten wird zur Grundlage für die Kennlinie - eine grafische Darstellung, die dir sofort zeigt, wie sich Strom und Spannung zueinander verhalten.
Tipp: Achte darauf, dass du die Messwerte sorgfältig notierst - kleine Fehler können deine Kennlinie verfälschen!
2
of 2

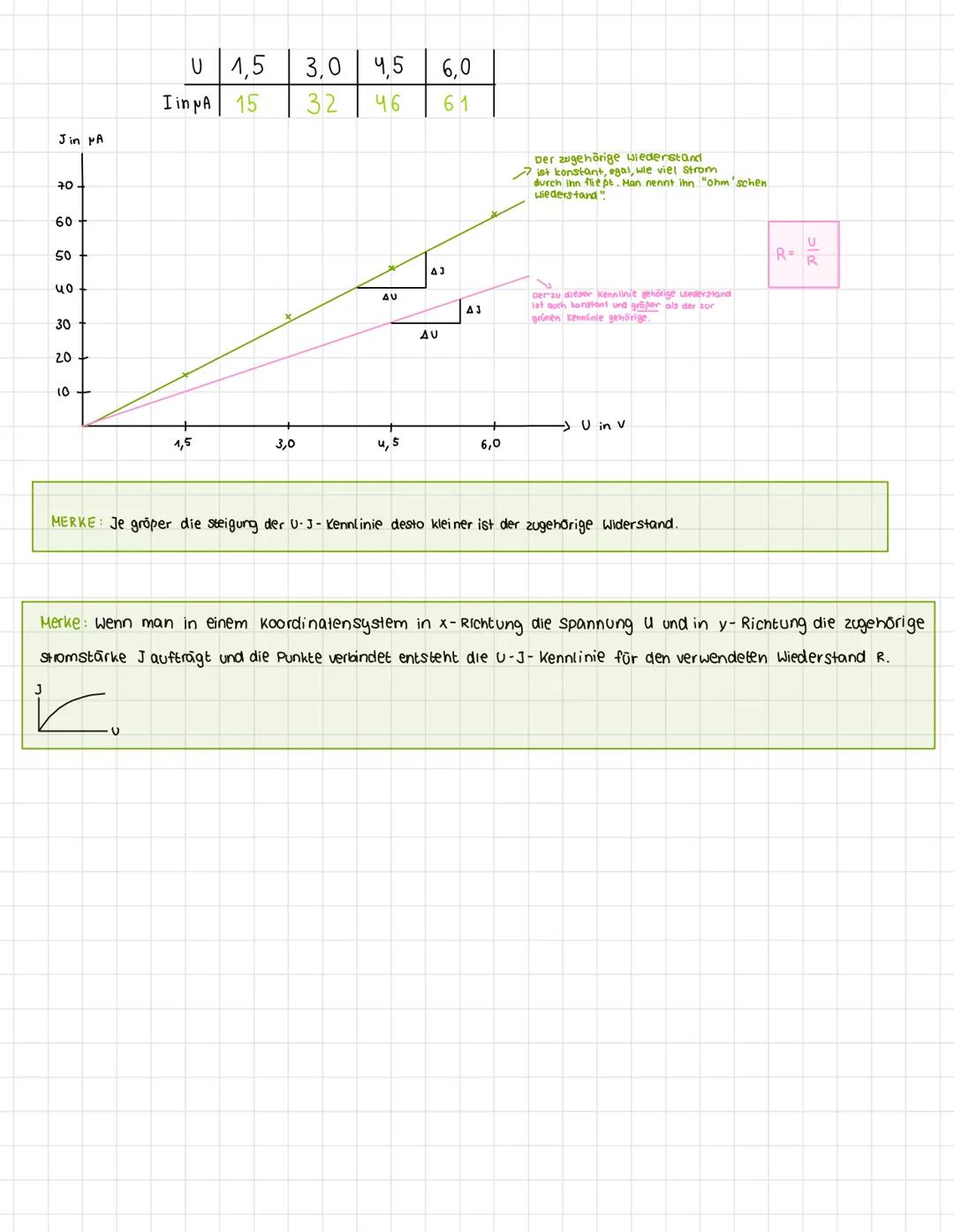

Auswertung der Kennlinie
Wenn du die Messwerte in ein Koordinatensystem einträgst (U auf der x-Achse, I auf der y-Achse), entsteht eine gerade Linie - die U-I-Kennlinie. Diese Gerade ist typisch für einen ohmschen Widerstand.
Der wichtigste Punkt: Der Widerstand R bleibt konstant, egal wie viel Strom durch ihn fließt. Das erkennst du daran, dass die Kennlinie eine perfekte Gerade ist. Verschiedene Widerstände ergeben verschiedene Steigungen.
Hier kommt der entscheidende Zusammenhang: Je steiler die Kennlinie, desto kleiner der Widerstand. Das ohmsche Gesetz R = U/I beschreibt diesen Zusammenhang mathematisch.
Merke dir: Eine gerade Kennlinie bedeutet ohmscher Widerstand - das ist perfekt für Berechnungen in Stromkreisen!
