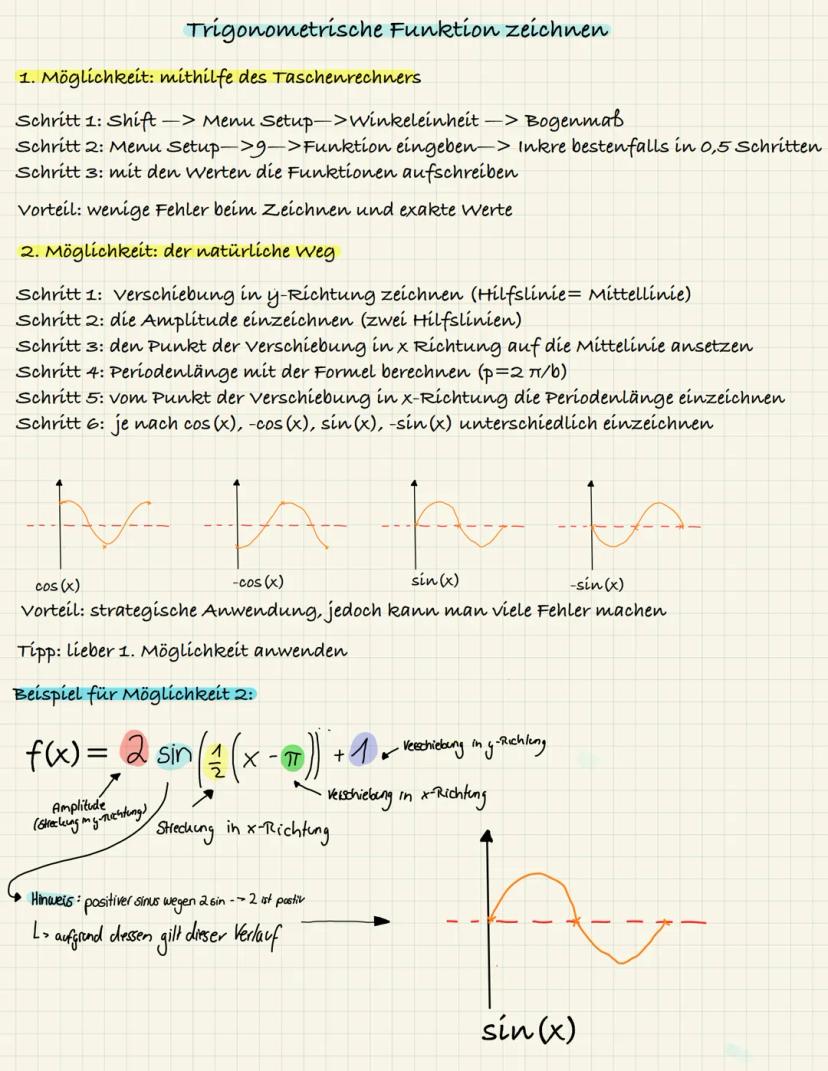

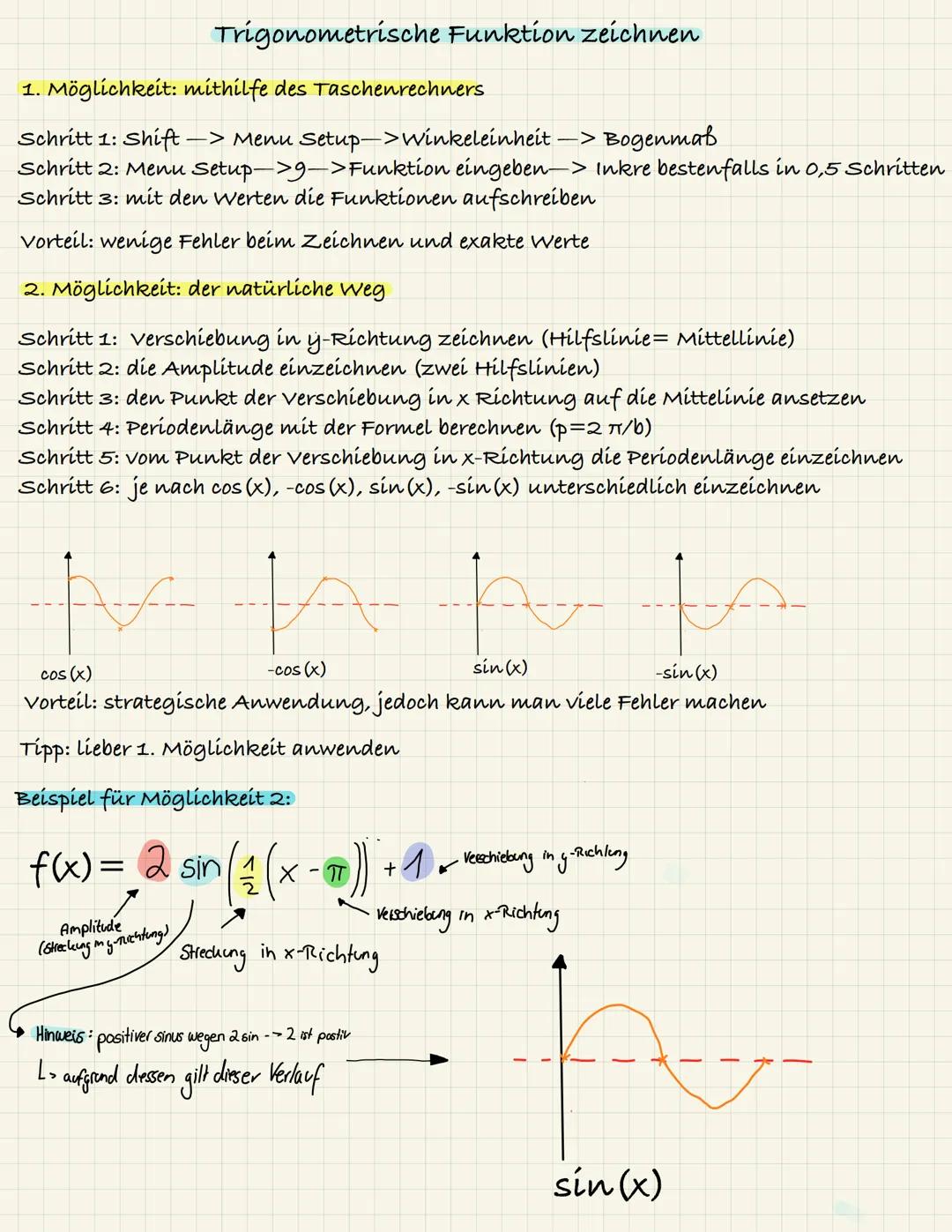

# Trigonometrische Funktion zeichnen

1. Möglichkeit: mithilfe des Taschenrechners

Schritt 1: Shift -> Menu Setup->winkeleinheit -> Bogenm

Zwei Wege zum Ziel

Du hast zwei Optionen, um trigonometrische Funktionen zu zeichnen, und beide haben ihre Berechtigung.

Methode 1: Taschenrechner ist dein bester Freund für exakte Ergebnisse. Zuerst stellst du mit Shift → Menu Setup das Bogenmaß ein, dann gibst du die Funktion ein und lässt dir Werte in 0,5er-Schritten ausgeben. Diese Werte trägst du einfach in dein Koordinatensystem ein - fertig!

Methode 2: Der natürliche Weg braucht mehr Strategie, dafür verstehst du die Funktion besser. Du arbeitest systematisch: erst die Verschiebung in y-Richtung, dann die Amplitude, danach die x-Verschiebung und schließlich die Periodenlänge mit der Formel p = 2π/b.

Tipp: Für Klausuren ist meist die Taschenrechner-Methode sicherer - weniger Fehlerquellen!

Der systematische Aufbau

Schauen wir uns die Funktion f(x) = 2sin $½(x-π)$ + 1 genauer an - hier siehst du alle wichtigen Elemente auf einen Blick.

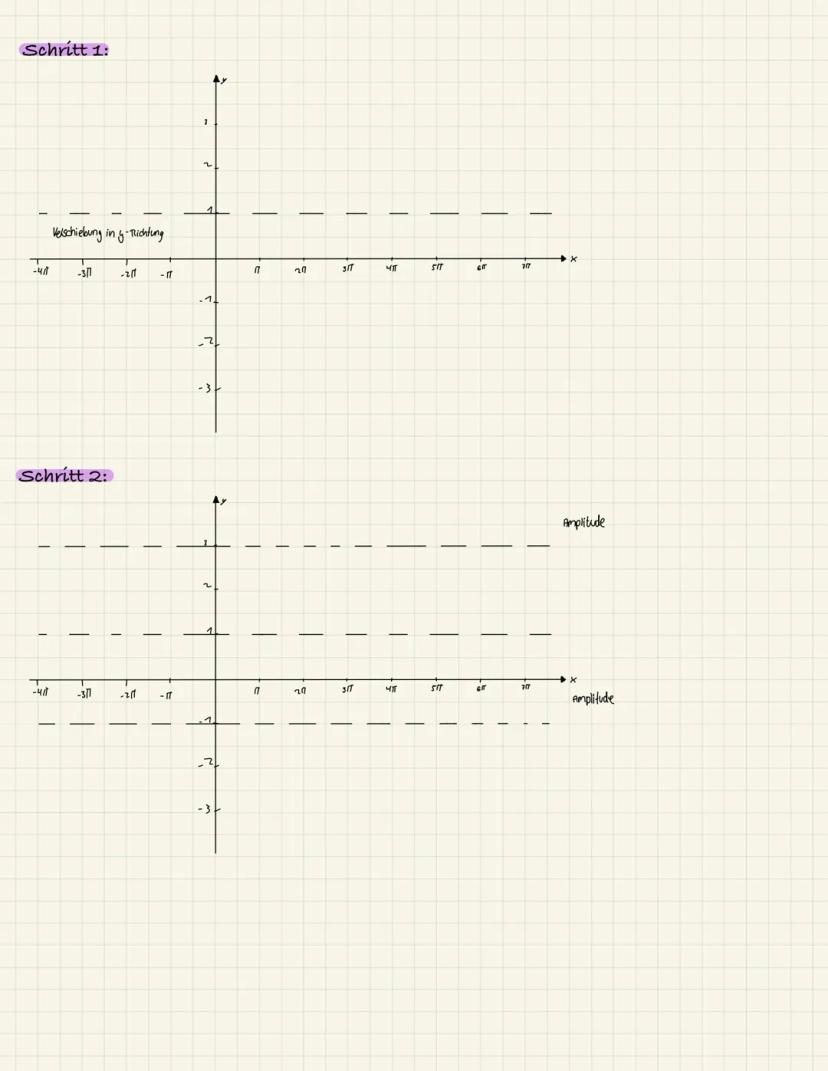

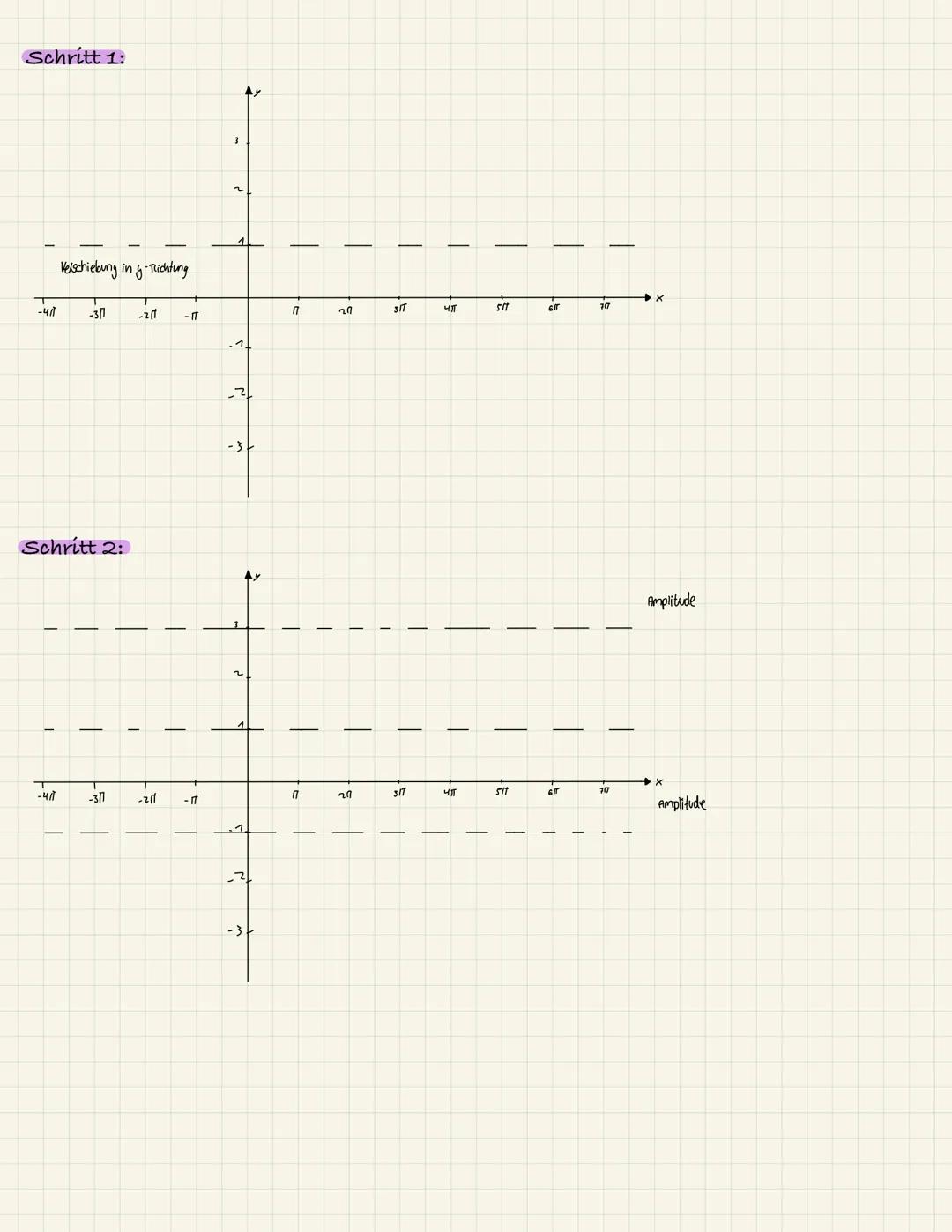

Schritt 1 und 2: Zuerst zeichnest du die Verschiebung in y-Richtung (+1) als Mittellinie ein. Dann markierst du die Amplitude (2) - das bedeutet zwei Einheiten nach oben und unten von der Mittellinie.

Diese Hilfslinien sind dein Gerüst. Die Mittellinie zeigt dir, wo die Funktion "normal" verläuft, und die Amplitudenlinien zeigen die maximalen Ausschläge.

Merke: Die Amplitude bestimmt, wie "hoch" deine Sinuskurve schwingt - je größer die Zahl, desto extremer die Ausschläge!

Verschiebung und Periode bestimmen

Jetzt wird's strategisch: Du musst die x-Verschiebung und die Periodenlänge richtig einzeichnen.

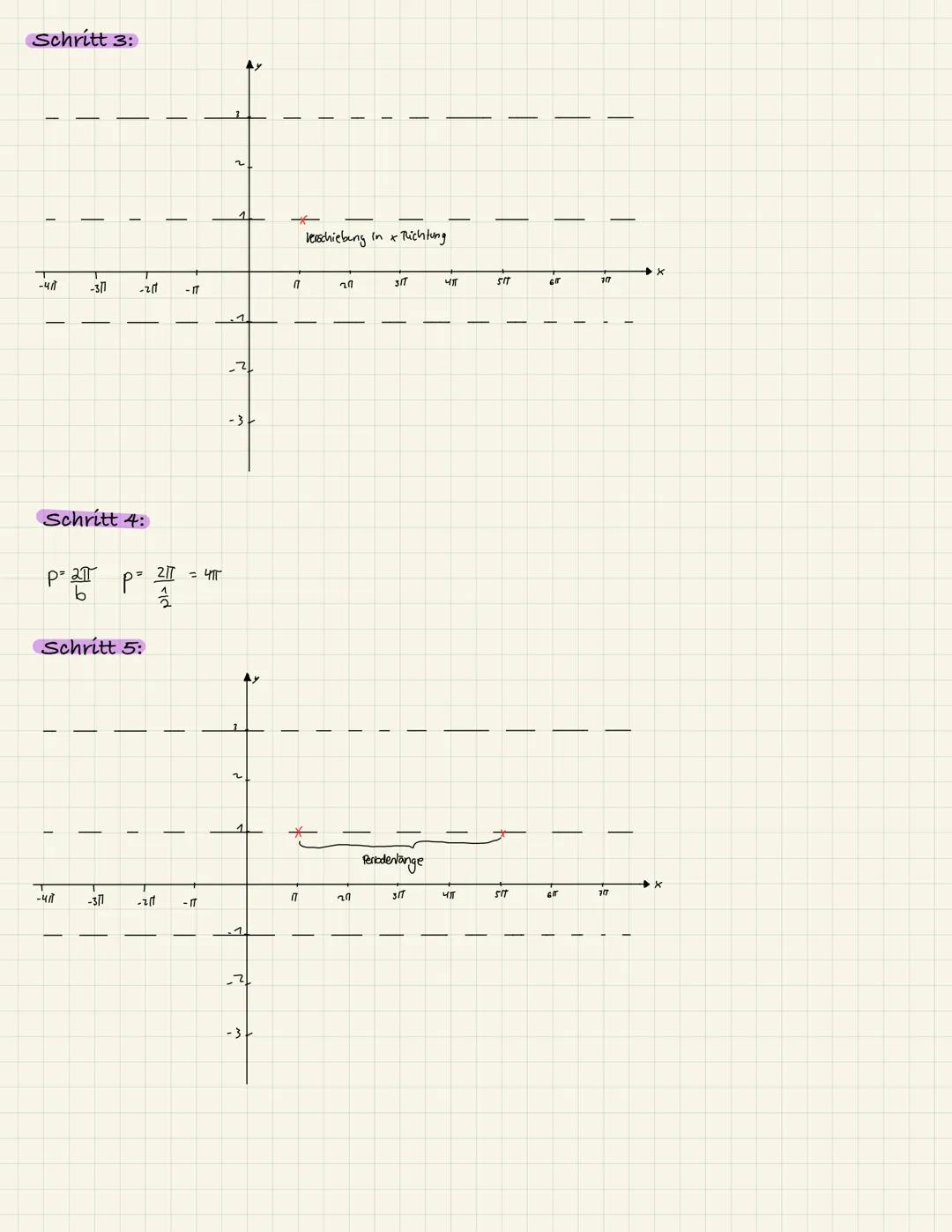

Schritt 3: Die x-Verschiebung (π) trägst du auf der Mittellinie ein - das ist dein Startpunkt für die eigentliche Kurve.

Schritt 4 und 5: Mit der Formel p = 2π/b berechnest du die Periodenlänge. Bei unserem Beispiel ist b = ½, also p = 2π/(½) = 4π. Diese Länge zeichnest du vom Verschiebungspunkt aus ein.

Die Periodenlänge zeigt dir, nach welcher Strecke sich deine Funktion wiederholt - ein kompletter Durchlauf der Welle.

Achtung: Die Periodenlänge verändert sich durch den Faktor vor x - kleiner Faktor bedeutet breitere Wellen!

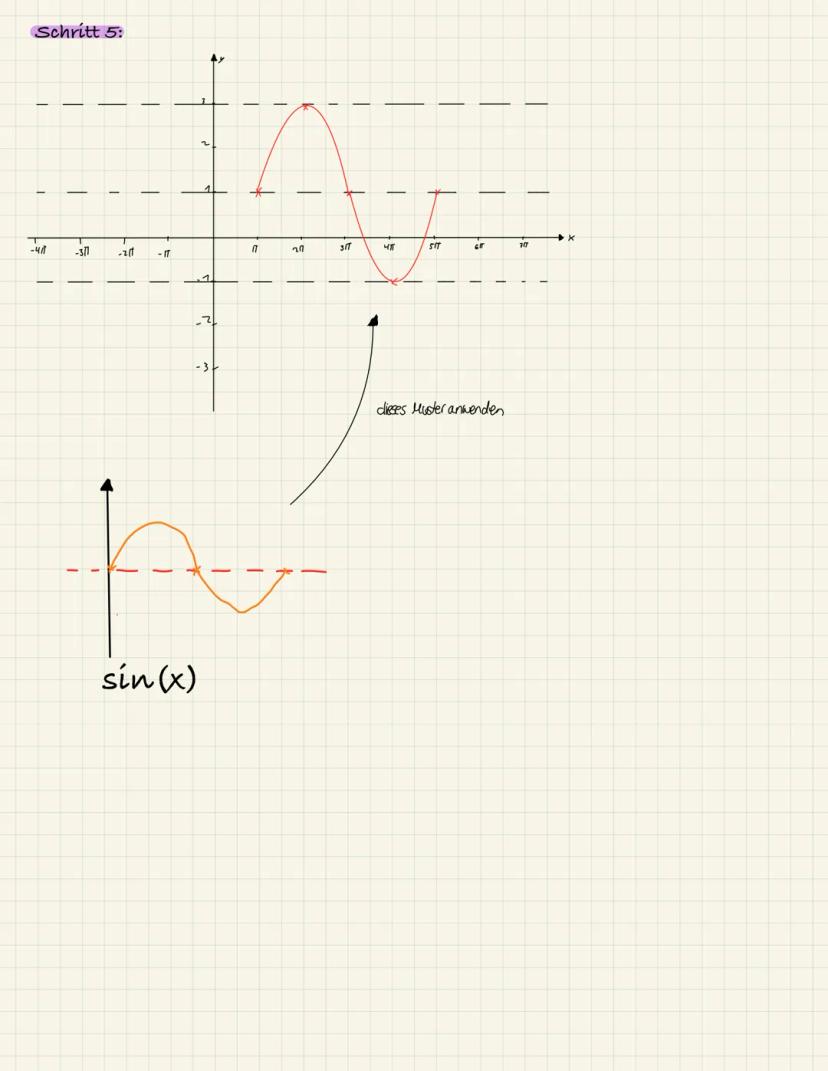

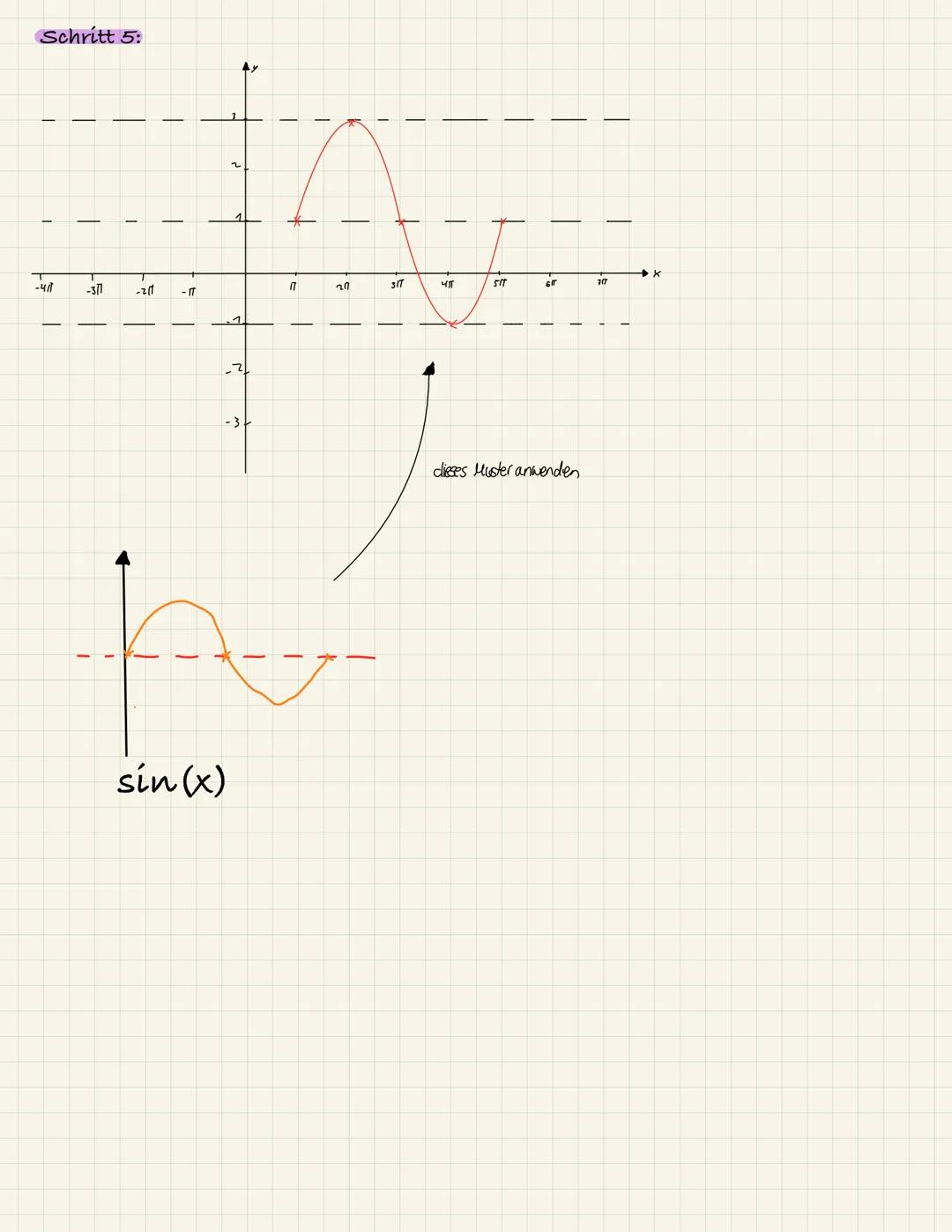

Das finale Zeichnen

Der letzte Schritt entscheidet über Erfolg oder Misserfolg: das korrekte Einzeichnen der Sinuskurve.

Da wir +2sin haben (positiver Sinus), startest du am Verschiebungspunkt auf der Mittellinie und zeichnest den typischen sin(x)-Verlauf: erst nach oben zur maximalen Amplitude, dann zurück zur Mitte, nach unten zum Minimum und wieder zur Mitte.

Bei -sin(x) würdest du umgekehrt starten, bei cos(x) am Maximum beginnen. Das Muster wiederholt sich dann über die gesamte Periodenlänge.

Profi-Tipp: Übung macht den Meister - zeichne die Grundfunktionen sin(x) und cos(x) so oft, bis du sie im Schlaf kannst!
