Bewegungen lassen sich super einfach mit drei verschiedenen Diagrammtypen darstellen... Mehr anzeigen
Physik1,957 aufrufe·Aktualisiert Jun 1, 2026·1 SeiteBewegungsarten erklärt: s-t, v-t und a-t Diagramme
Sarah@sarah_papj
1
of 1

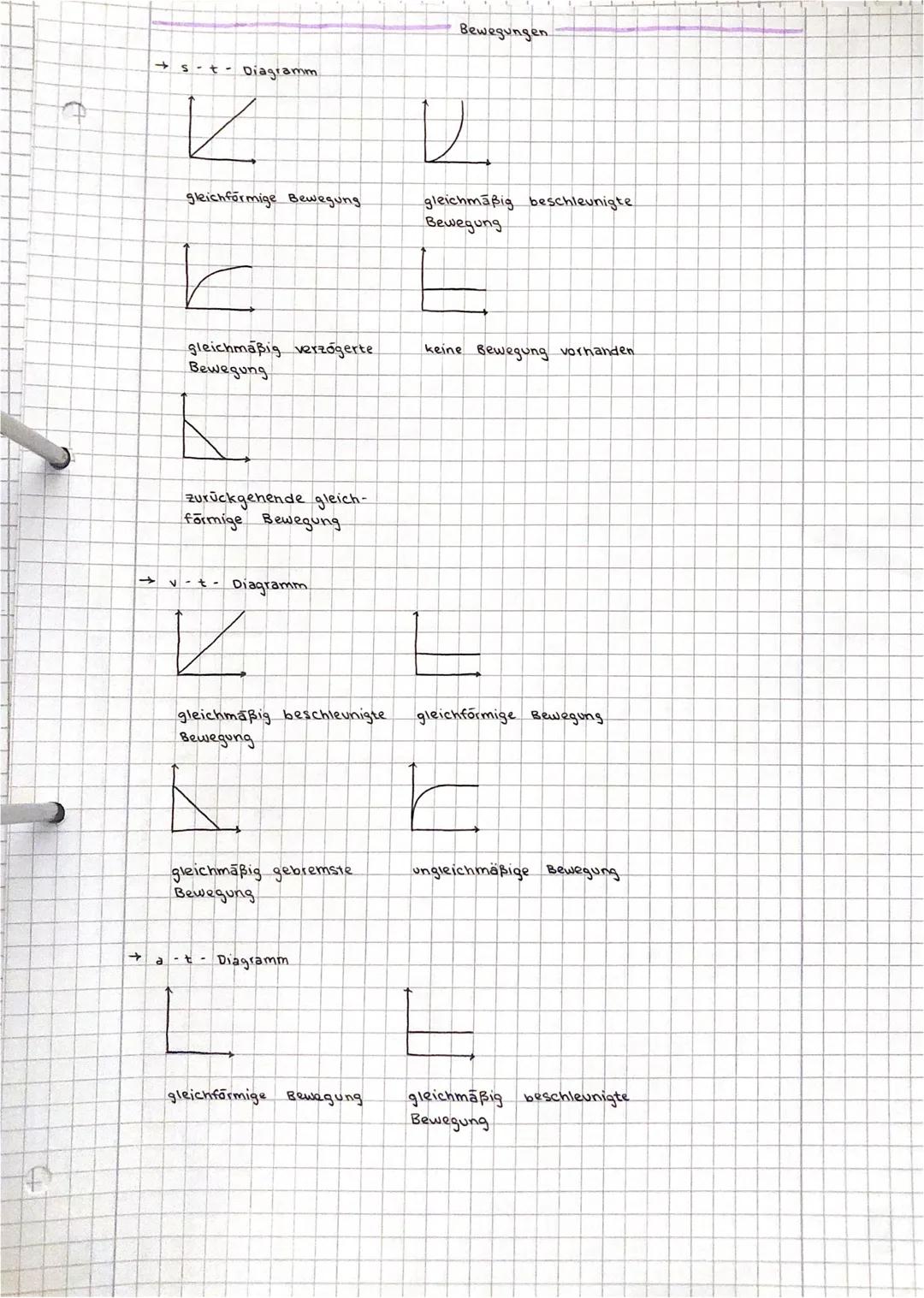

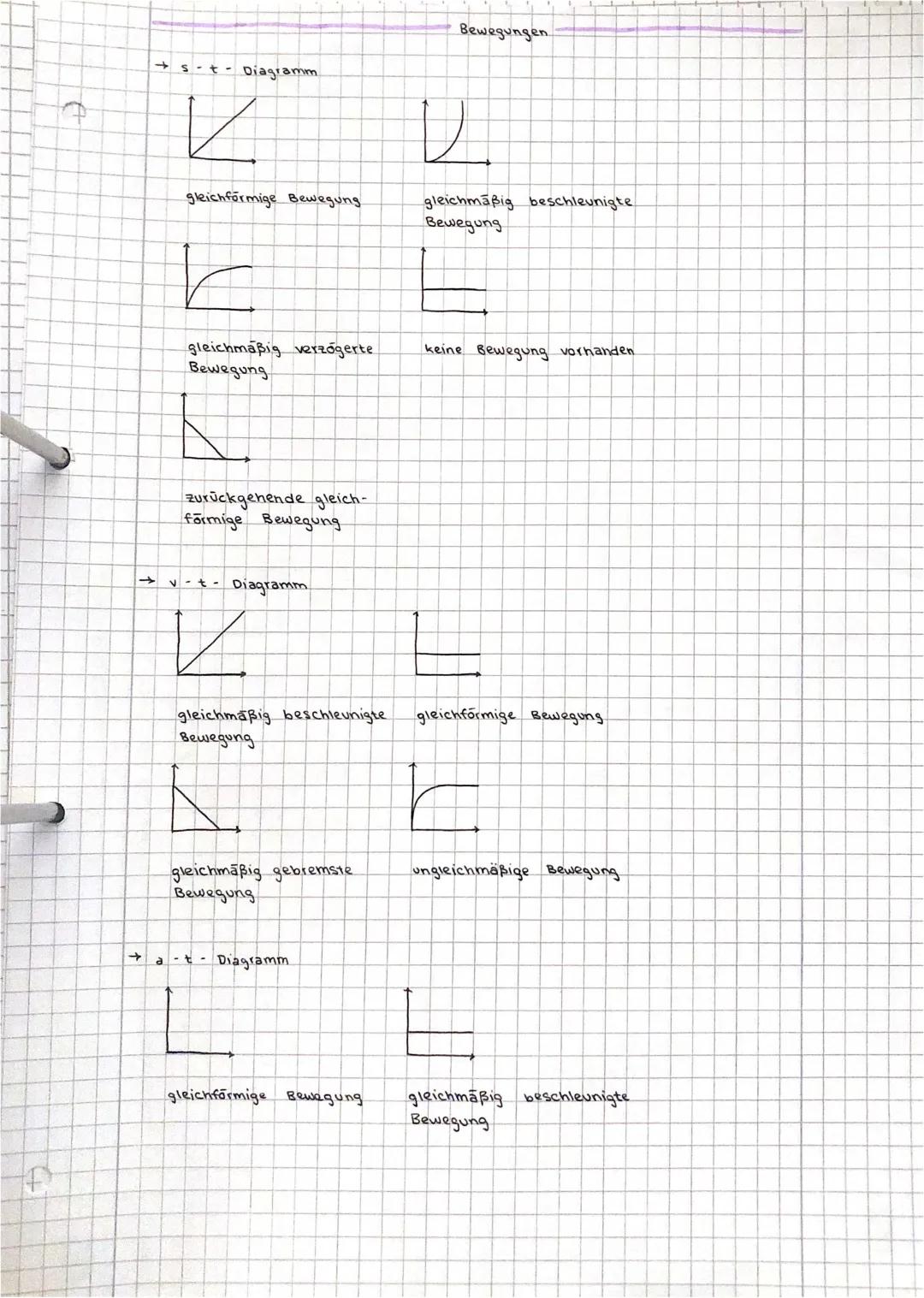

Bewegungsdiagramme verstehen
Stell dir vor, du willst die Bewegung eines Autos, Balls oder sogar deines Fahrrads genau beschreiben - dafür gibt es drei clevere Diagrammtypen!
Das s-t-Diagramm zeigt dir, welche Strecke in welcher Zeit zurückgelegt wurde. Eine gerade Linie nach oben bedeutet gleichförmige Bewegung, eine Kurve zeigt beschleunigte oder verzögerte Bewegung. Wenn die Linie horizontal verläuft, steht das Objekt still.
Im v-t-Diagramm siehst du sofort, wie sich die Geschwindigkeit ändert. Eine waagerechte Linie bedeutet konstante Geschwindigkeit, während schräge Linien Beschleunigung oder Bremsung anzeigen.
Das a-t-Diagramm macht Beschleunigungsvorgänge sichtbar. Bei gleichförmiger Bewegung ist die Linie bei null, bei gleichmäßiger Beschleunigung siehst du eine konstante positive oder negative Linie.
Merktipp: Jedes Diagramm erzählt die gleiche Geschichte aus einem anderen Blickwinkel - wie drei Kameras, die dasselbe Ereignis filmen!
