Doppelspalt & Gitter – Lernzettel zu Interferenz und Beugung

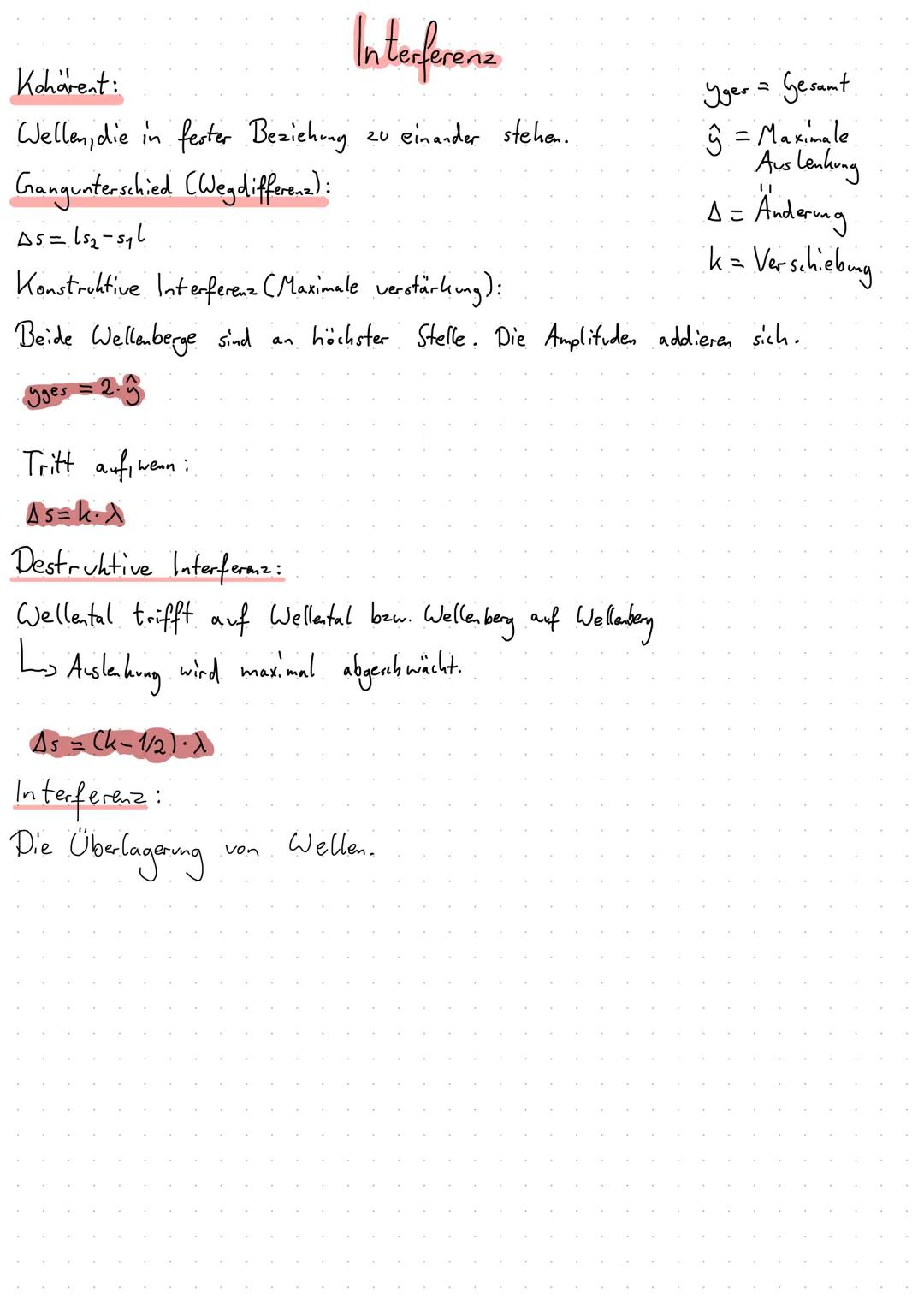

Interferenz von Wellen

Grundlagen der Überlagerung

Wellen können sich im Raum ungestört überlagern, was als Interferenz bezeichnet wird.

• Kohärenz: Wellen besitzen eine feste Phasenbeziehung zueinander.
• Gangunterschied: Die Wegdifferenz $\Delta s = |s_1 - s_2|$ der Wellen.

Verstärkung und Auslöschung

Je nach Gangunterschied verstärken oder eliminieren sich die Wellen.

• Konstruktive Interferenz: Wellenberge treffen aufeinander; maximale Verstärkung bei $\Delta s = k \cdot \lambda$.
• Destruktive Interferenz: Wellenberg trifft auf Wellental; Auslöschung bei $\Delta s = (k - \frac{1}{2}) \cdot \lambda$.

💡 Tipp: Bei konstruktiver Interferenz verdoppelt sich die Amplitude ($Y_{ges} = 2 \cdot y$), wenn beide Ausgangswellen gleich stark sind.

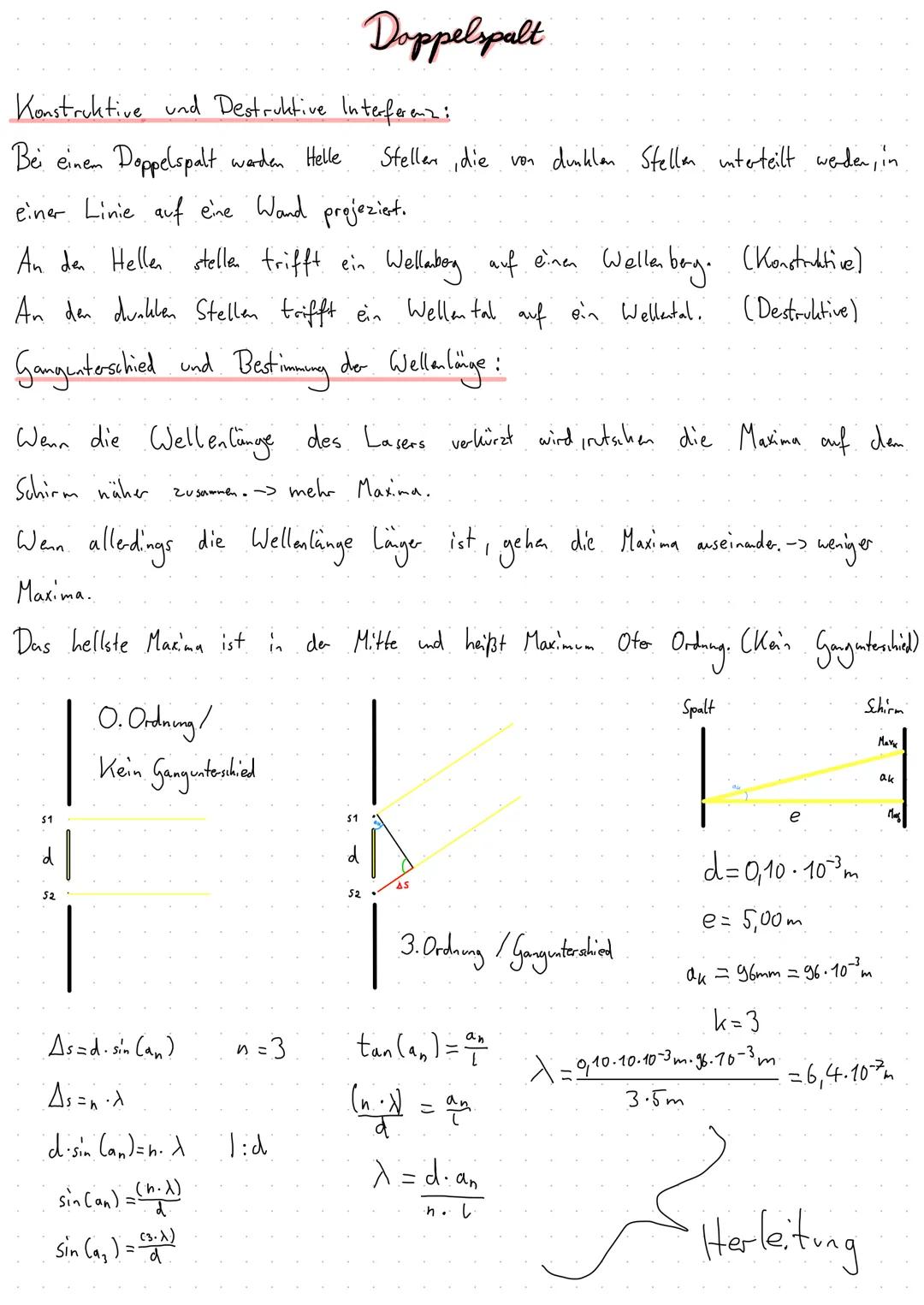

Der Doppelspalt

Interferenzmuster am Schirm

Hinter einem Doppelspalt entstehen helle Maxima (Verstärkung) und dunkle Minima (Auslöschung).

• Maximum 0. Ordnung: Der hellste Punkt genau in der Mitte ohne Gangunterschied.
• Wellenlängeneinfluss: Kurze Wellenlängen rücken die Maxima näher zusammen, lange Wellenlängen spreizen sie.

Bestimmung der Wellenlänge

Über die Geometrie des Aufbaus lässt sich die Wellenlänge $\lambda$ berechnen.

• Formel: $\lambda = \frac{d \cdot a_k}{k \cdot e}$
• Beispiel: Für $d = 0,1\,\text{mm}$, $e = 5\,\text{m}$, $a_3 = 96\,\text{mm}$ gilt: $\lambda = \frac{0,1 \cdot 10^{-3}\,\text{m} \cdot 96 \cdot 10^{-3}\,\text{m}}{3 \cdot 5\,\text{m}} = 6,4 \cdot 10^{-7}\,\text{m}$

💡 Tipp: Achte beim Berechnen darauf, alle Einheiten vor dem Einsetzen in die Formel in Meter umzurechnen.

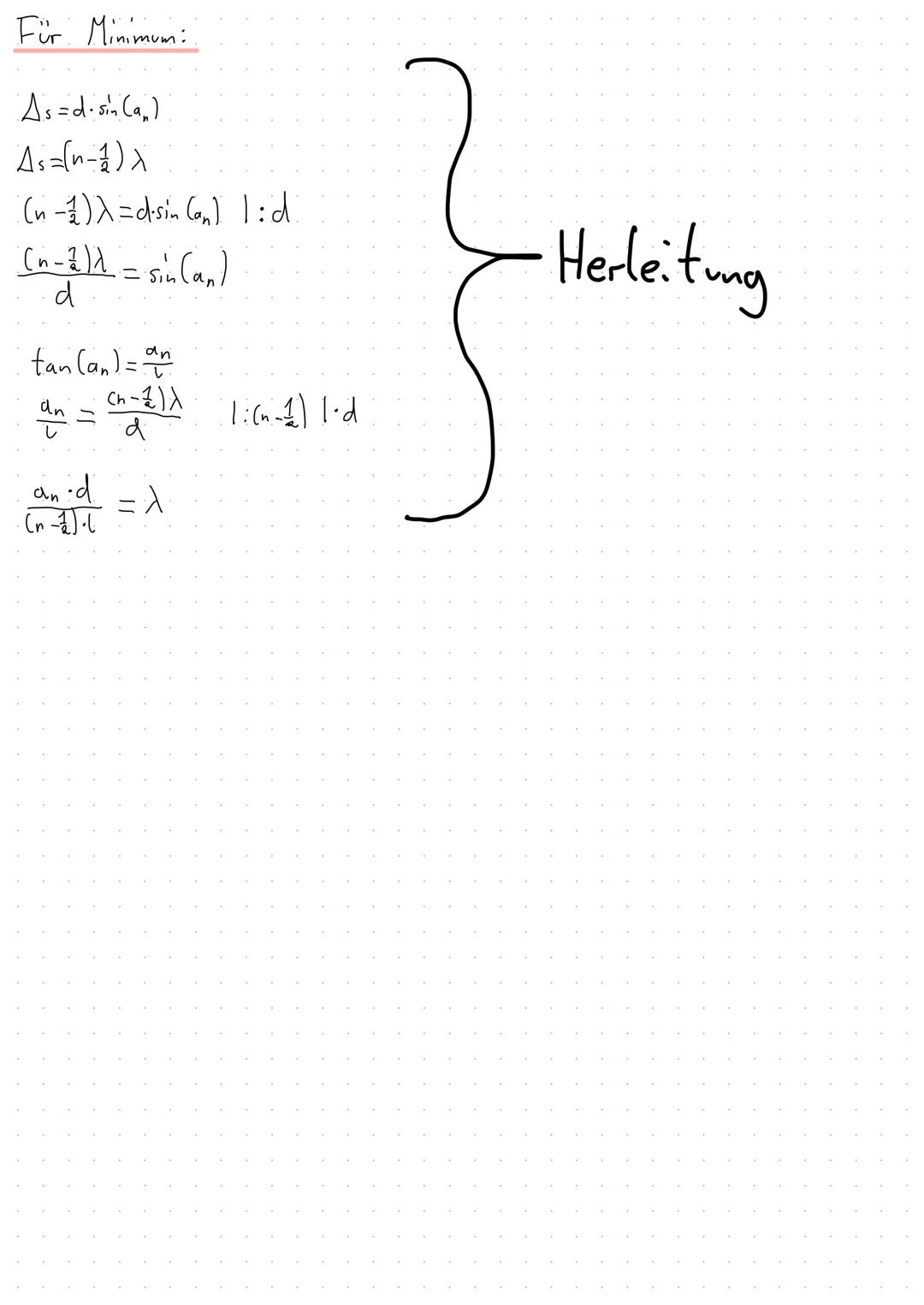

Minima am Doppelspalt

Bedingungen für Dunkelheit

Dunkle Stellen auf dem Schirm entstehen durch destruktive Interferenz der Teilwellen.

• Gangunterschied: Ein Minimum $n$-ter Ordnung tritt bei $\Delta s = (n - \frac{1}{2}) \cdot \lambda$ auf.
• Winkelbedingung: Der Ablenkungswinkel lässt sich über $d \cdot \sin(\alpha_n) = (n - \frac{1}{2}) \cdot \lambda$ bestimmen.

Geometrische Herleitung

Über den Schirmabstand $e$ und den Abstand $a_n$ des Minimums zum Zentrum gilt der Tangens.

• Näherung: Es gilt $\tan(\alpha_n) = \frac{a_n}{e}$.
• Zusammenhang: Daraus folgt die Beziehung $\frac{(n - \frac{1}{2}) \cdot \lambda}{d} = \frac{a_n}{e}$ zur Berechnung der Minima.

💡 Tipp: Der Index $n$ für das erste Minimum ist immer $1$, was einem Gangunterschied von $0,5\,\lambda$ entspricht.

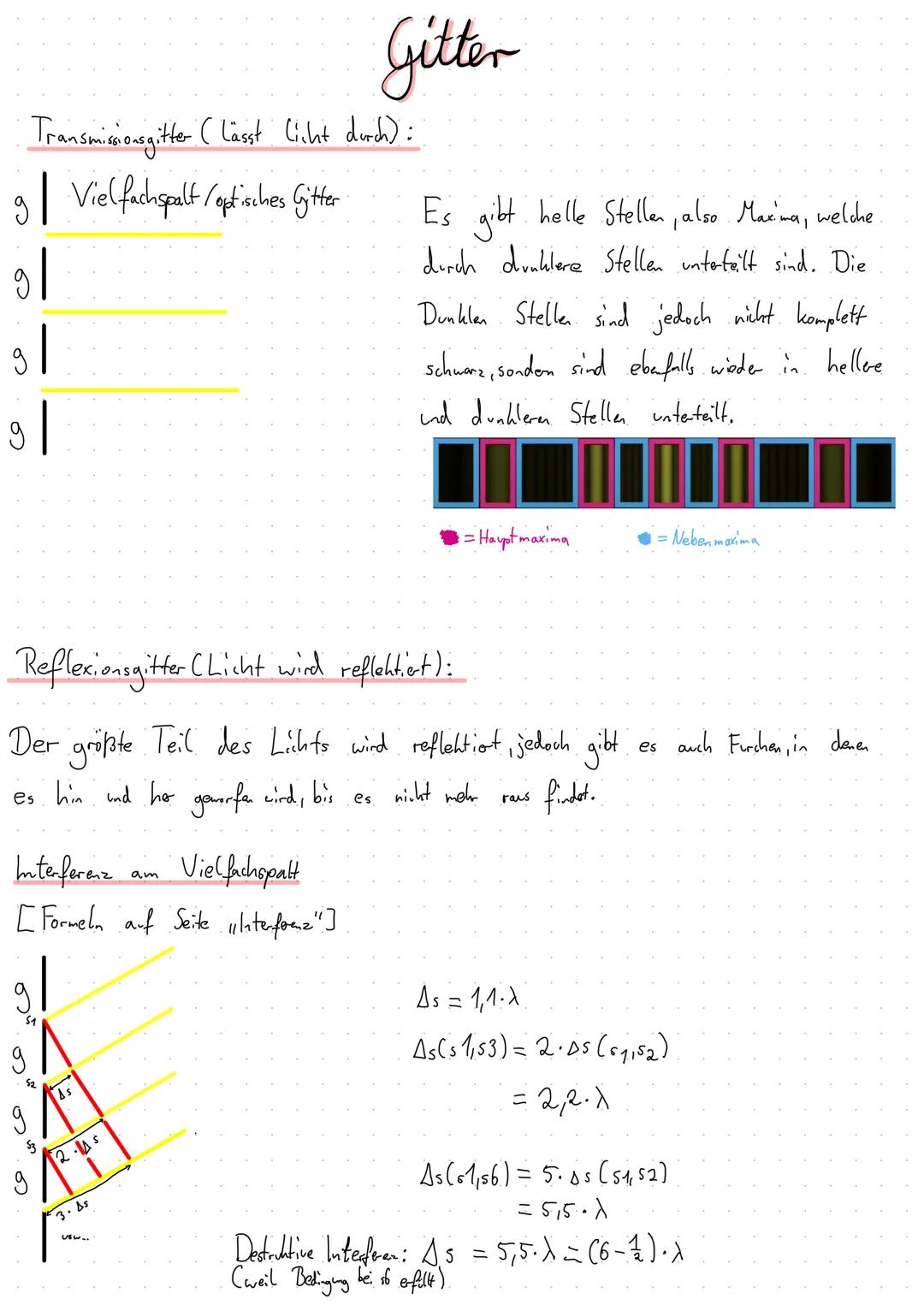

Optische Gitter

Gittertypen

Ein optisches Gitter besteht aus vielen parallelen Spalten (Vielfachspalt).

• Transmissionsgitter: Lässt das Licht durch die Spalte passieren.
• Reflexionsgitter: Wirft das Licht zurück, wobei ein Teil absorbiert wird.

Intensitätsverteilung

Die Überlagerung an vielen Spalten macht die Muster extrem scharf.

• Hauptmaxima: Sehr helle und scharf abgegrenzte Lichtpunkte.
• Nebenmaxima: Schwache, kaum sichtbare Aufhellungen zwischen den Hauptmaxima.

💡 Tipp: Je mehr Spalte ein Gitter pro Millimeter hat, desto weiter wandern die Hauptmaxima auseinander.

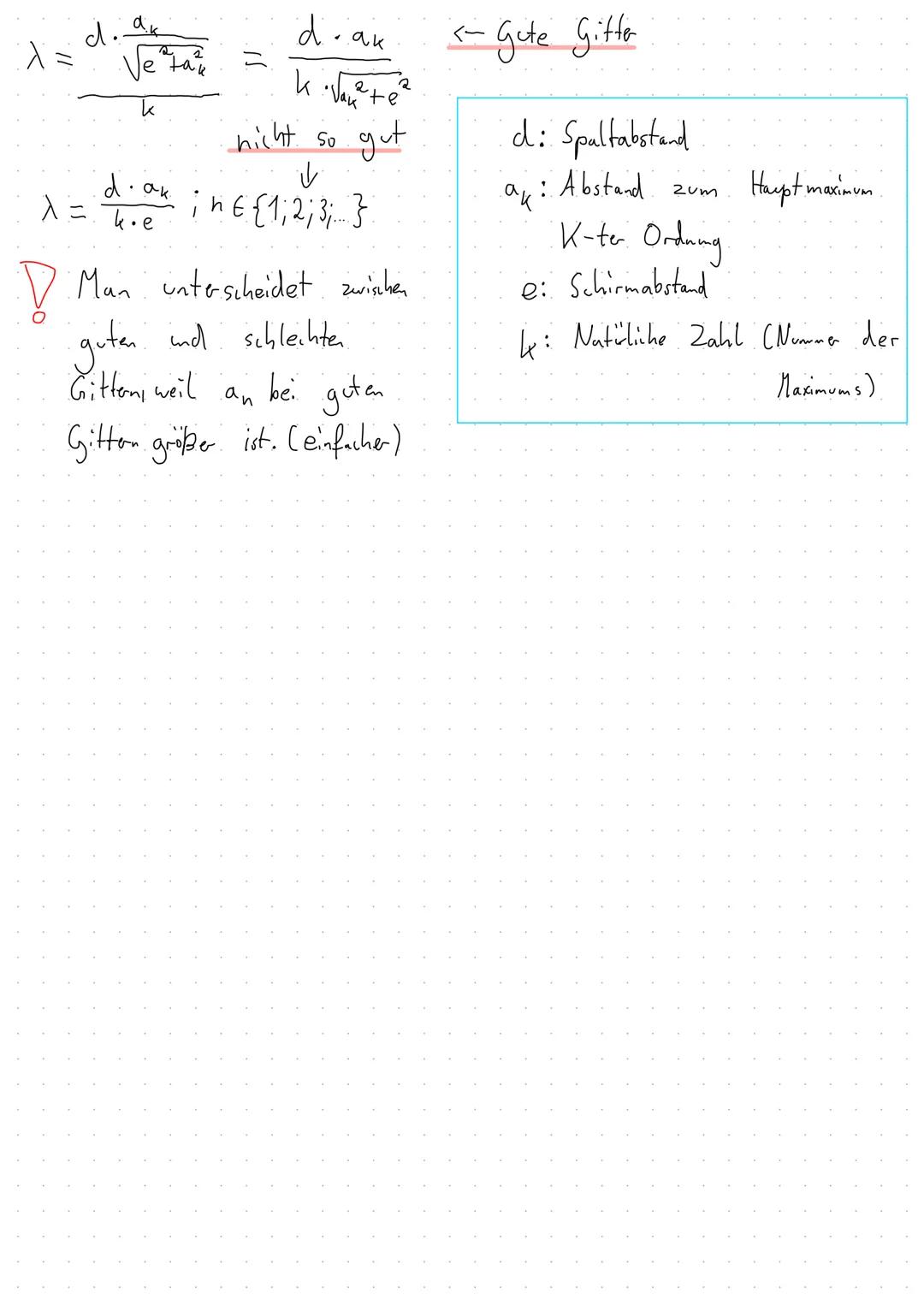

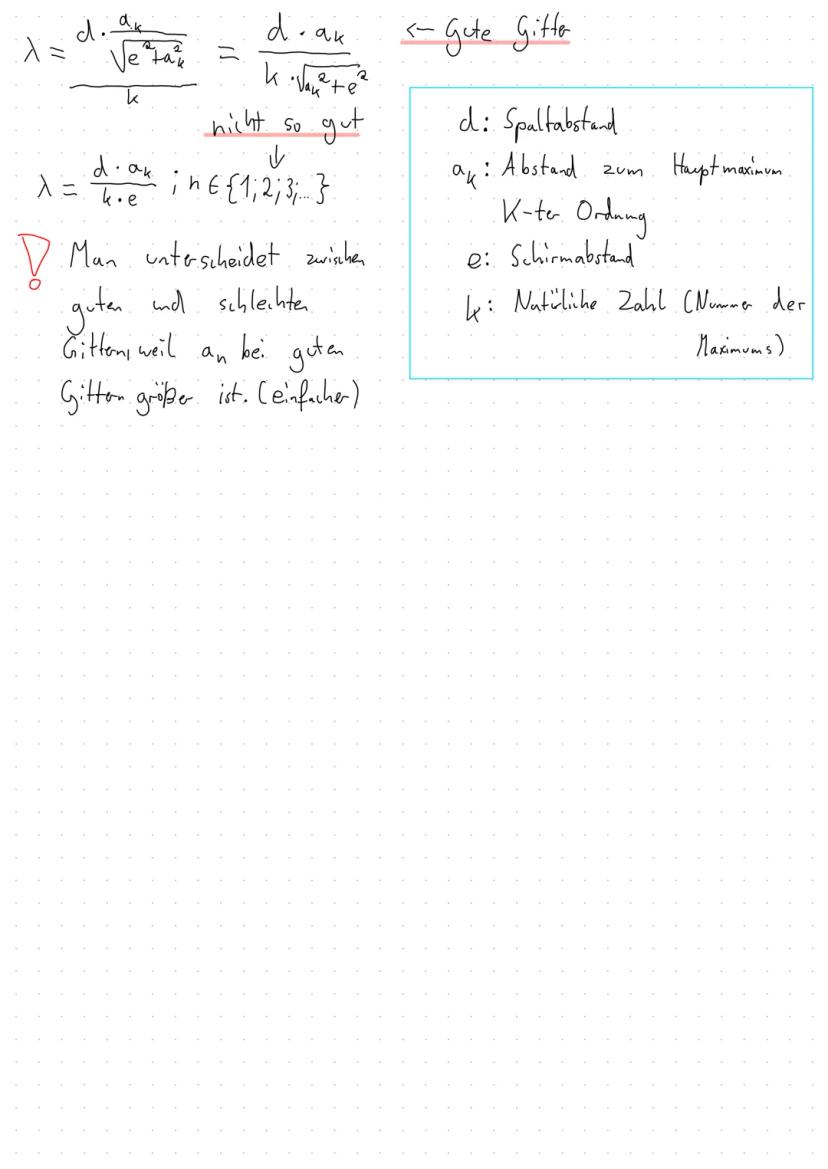

Wellenlängenbestimmung am Gitter

Präzise Messung

Gitter eignen sich durch ihre scharfen Maxima perfekt zur Wellenlängenmessung.

• Gutes Gitter: Großer Ablenkungswinkel; exakte Formel verwenden: $\lambda = \frac{d \cdot a_k}{k \cdot \sqrt{a_k^2 + e^2}}$.
• Schlechtes Gitter: Kleiner Winkel; Näherungsformel reicht: $\lambda = \frac{d \cdot a_k}{k \cdot e}$.

Formelzeichen

• $d$: Gitterkonstante (Spaltabstand).
• $a_k$: Abstand des Maximums $k$-ter Ordnung zur Mitte.
• $e$: Abstand vom Gitter zum Schirm.

💡 Tipp: Nutze bei großen Winkeln immer die exakte Formel mit der Wurzel, um Messfehler zu vermeiden.
