Das Elektrische Feld: Grundlagen und Anwendungen

Melden
L
Lea@deviant_lea
Elektrische Ladungen sind überall um uns herum und bestimmen viele technische Geräte, die wir täglich nutzen. Von der simplen Anziehung zwischen + und - Ladungen bis hin zu komplexen Kondensatoren und Elektronenröhren - die Grundlagen der Elektrostatik erklären, wie elektrische Felder entstehen und wie sich geladene Teilchen darin bewegen.
Elektrisches Feld – Seite 1

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

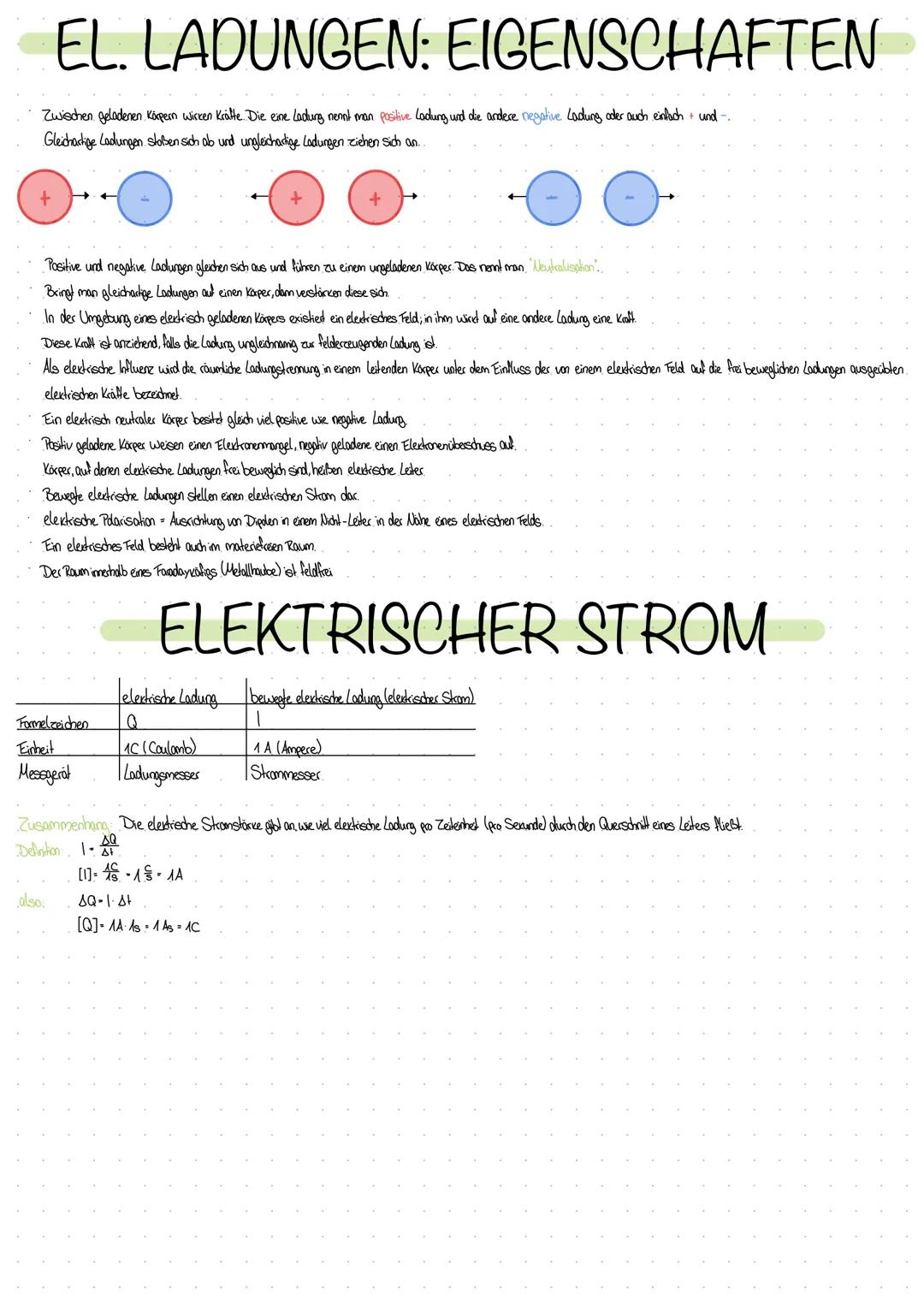

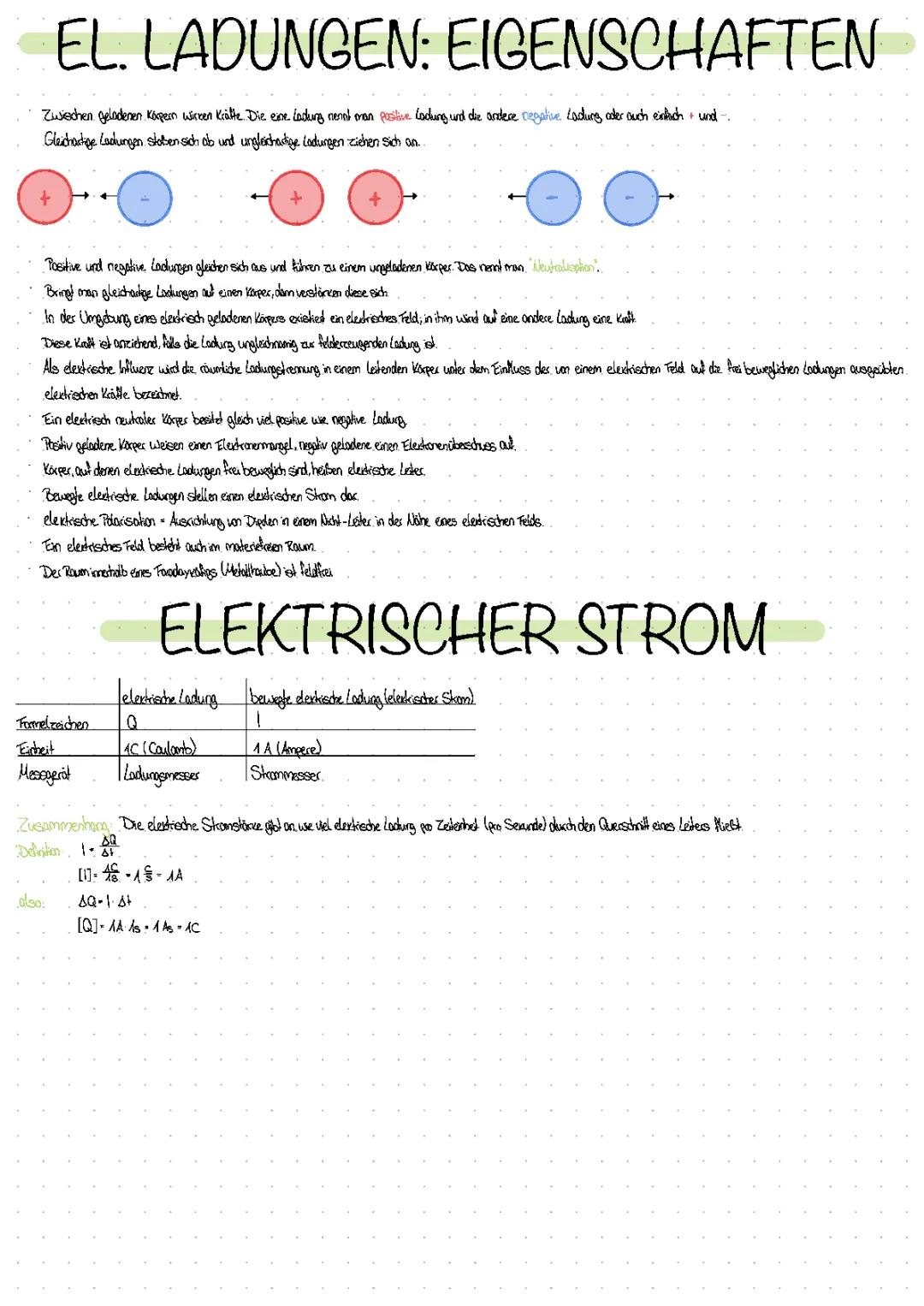

Elektrische Ladungen und Felder

Elektrische Ladungen folgen einem simplen Prinzip: Gleiches stößt sich ab, Ungleiches zieht sich an. Das kennst du vielleicht schon von Magneten - bei Ladungen funktioniert es genauso.

Um jeden geladenen Körper herum existiert ein elektrisches Feld. Dieses Feld übt Kräfte auf andere Ladungen aus, auch wenn sie sich nicht berühren. Positive Ladungen haben einen Elektronenmangel, negative einen Elektronenüberschuss.

Elektrischer Strom entsteht, wenn sich Ladungen bewegen. Die Stromstärke I gibt an, wie viel Ladung Q pro Zeit durch einen Leiter fließt: I = ΔQ/Δt. Ein Ampere bedeutet, dass pro Sekunde ein Coulomb Ladung fließt.

💡 Merktipp: Strom fließt nur, wenn Ladungen beweglich sind - deshalb leiten Metalle Strom, Plastik aber nicht!

Elektrisches Feld – Seite 2

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

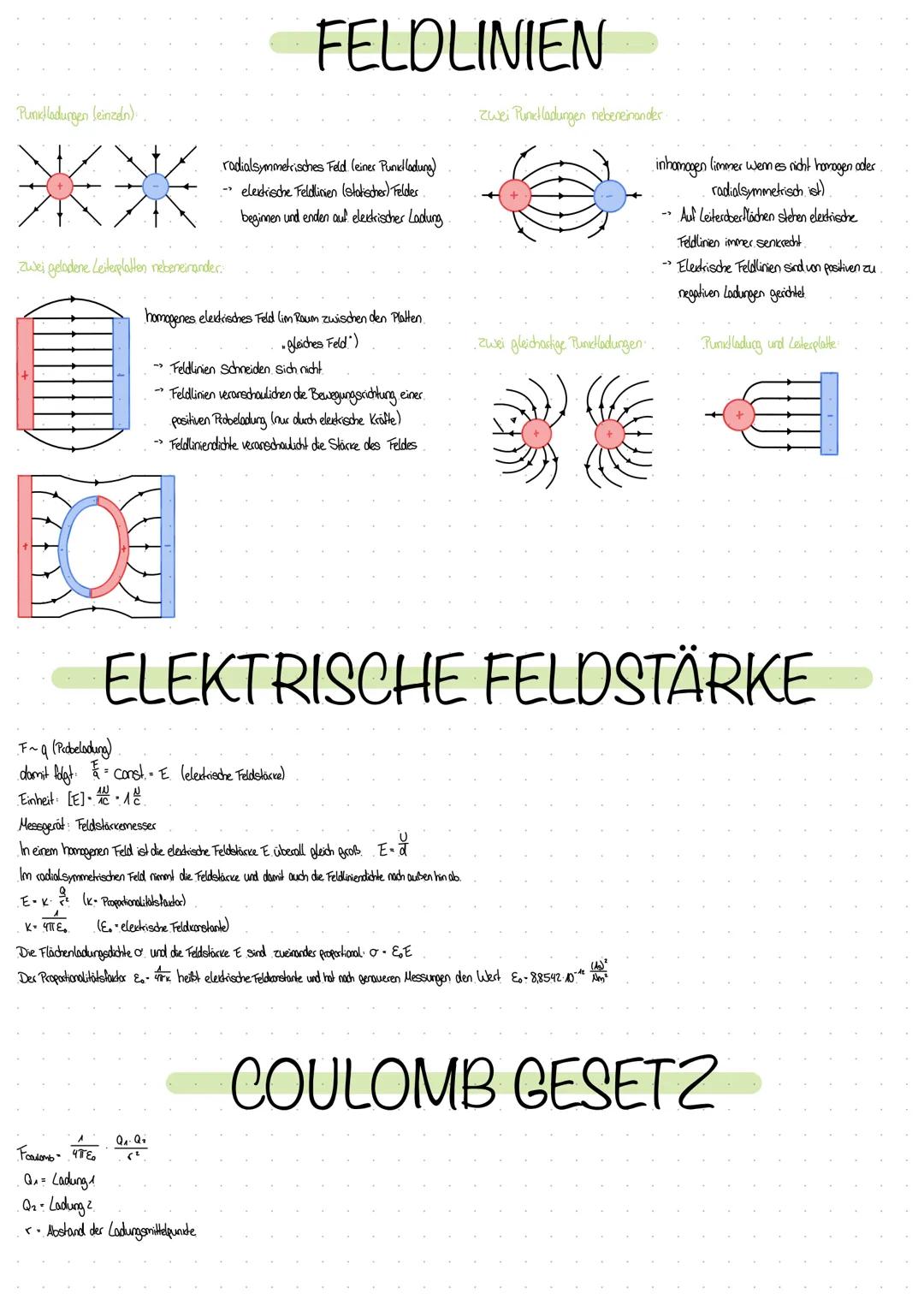

Feldlinien und Feldstärke verstehen

Feldlinien machen elektrische Felder sichtbar und zeigen dir drei wichtige Dinge: Sie verlaufen von + zu -, stehen senkrecht auf Leiterflächen und schneiden sich nie. Je dichter die Linien, desto stärker das Feld.

Die elektrische Feldstärke E misst, wie stark ein Feld ist. In homogenen Feldern (wie zwischen zwei Platten) ist E überall gleich: E = U/d. Bei Punktladungen nimmt die Feldstärke mit dem Abstand ab: E = k·Q/r².

Das Coulomb-Gesetz beschreibt die Kraft zwischen zwei Ladungen: F = k·Q₁·Q₂/r². Je größer die Ladungen und je kleiner ihr Abstand, desto stärker die Kraft.

💡 Praxistipp: Bei Prüfungen kommt oft die Unterscheidung zwischen homogenen und radialsymmetrischen Feldern dran!

Elektrisches Feld – Seite 3

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

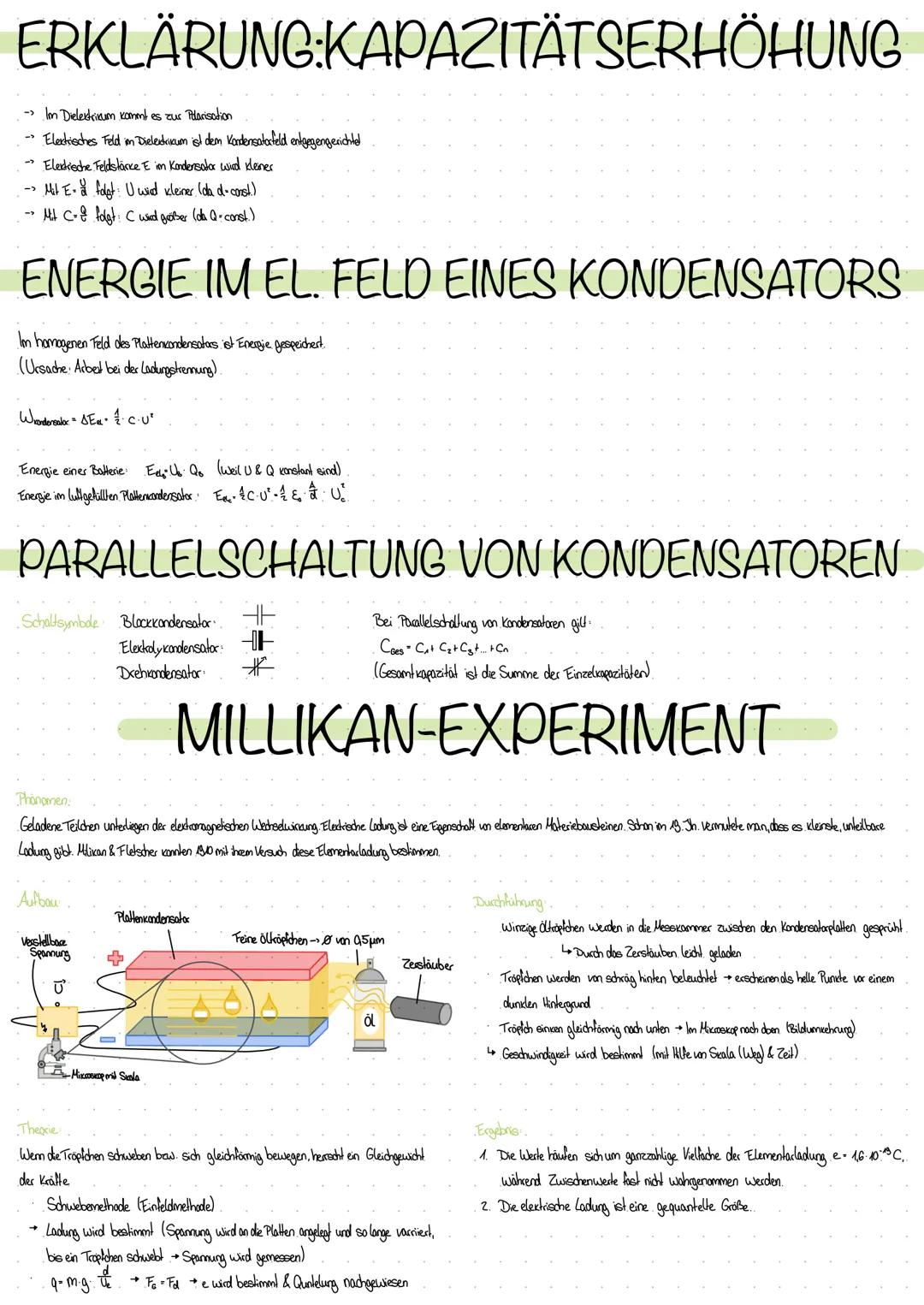

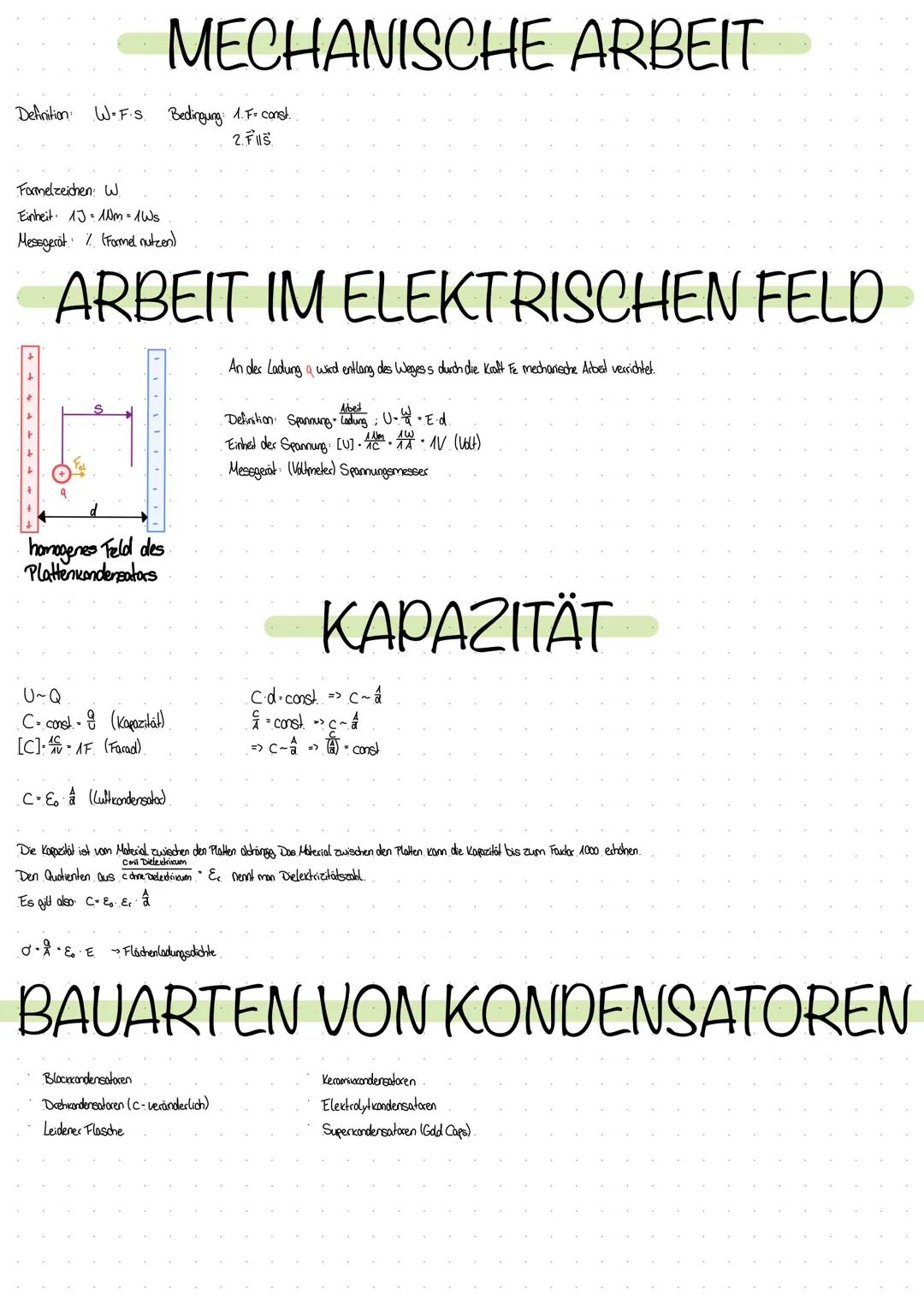

Kondensatoren - Ladungsspeicher im Alltag

Kondensatoren speichern elektrische Ladung zwischen zwei Platten. Die Kapazität C gibt an, wie viel Ladung bei einer bestimmten Spannung gespeichert werden kann: Q = C·U.

Die Kapazität hängt von drei Faktoren ab: Plattenfläche A (größer = mehr Kapazität), Abstand d (kleiner = mehr Kapazität) und dem Material zwischen den Platten. Dielektrika können die Kapazität um das Tausendfache erhöhen!

Im Kondensator ist Energie gespeichert: W = ½CU². Diese Energie entsteht durch die Arbeit, die zum Trennen der Ladungen nötig war. Bei Parallelschaltung addieren sich die Kapazitäten: C_ges = C₁ + C₂ + C₃.

💡 Alltag: Kondensatoren stecken in fast allen elektronischen Geräten - vom Handy bis zum Auto!

Elektrisches Feld – Seite 4

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

Das Millikan-Experiment - Elementarladung entdeckt

Das Millikan-Experiment bewies 1910, dass elektrische Ladung in kleinsten Portionen vorkommt. Winzige Öltröpfchen zwischen Kondensatorplatten wurden durch elektrische Kräfte zum Schweben gebracht.

Beim Experiment herrscht Kräftegleichgewicht: Die elektrische Kraft F_e = q·E gleicht die Gewichtskraft aus. Durch Variation der Spannung konnte Millikan die Ladung der Tröpfchen bestimmen.

Das Ergebnis war revolutionär: Alle gemessenen Ladungen waren ganzzahlige Vielfache der Elementarladung e ≈ 1,6 · 10⁻¹⁹ C. Dies bewies die Quantisierung der elektrischen Ladung - sie kommt nur in bestimmten Portionen vor.

💡 Bedeutung: Dieses Experiment legte den Grundstein für unser Verständnis der Atomstruktur!

Elektrisches Feld – Seite 5

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

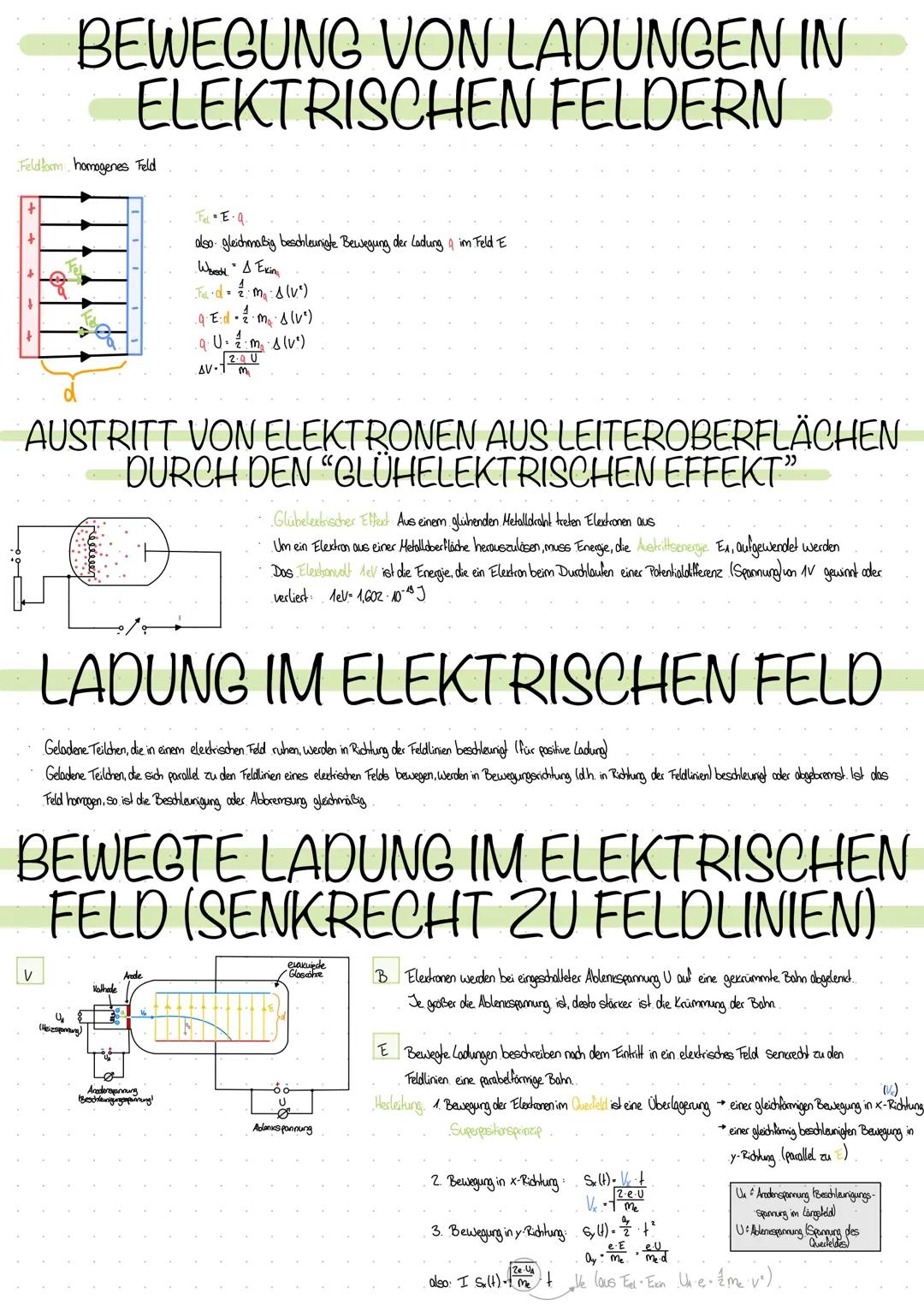

Ladungen in Bewegung - von der Glühbirne zur Elektronenröhre

Geladene Teilchen im elektrischen Feld werden beschleunigt. Die elektrische Kraft F_el = q·E sorgt für gleichmäßig beschleunigte Bewegung, genau wie beim freien Fall.

Beim glühelektrischen Effekt treten Elektronen aus heißen Metalloberflächen aus. Dafür ist die Austrittsenergie E_A nötig. Das Elektronenvolt (eV) ist dabei eine praktische Energieeinheit: 1 eV = 1,602 · 10⁻¹⁹ J.

Bewegen sich Elektronen senkrecht zu Feldlinien, entstehen parabelförmige Bahnen - eine Überlagerung aus gleichförmiger Bewegung und beschleunigter Ablenkung. Dies nutzt das Superpositionsprinzip.

💡 Anwendung: Diese Prinzipien stecken in Elektronenmikroskopen und alten Fernsehröhren!

Elektrisches Feld – Seite 6

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

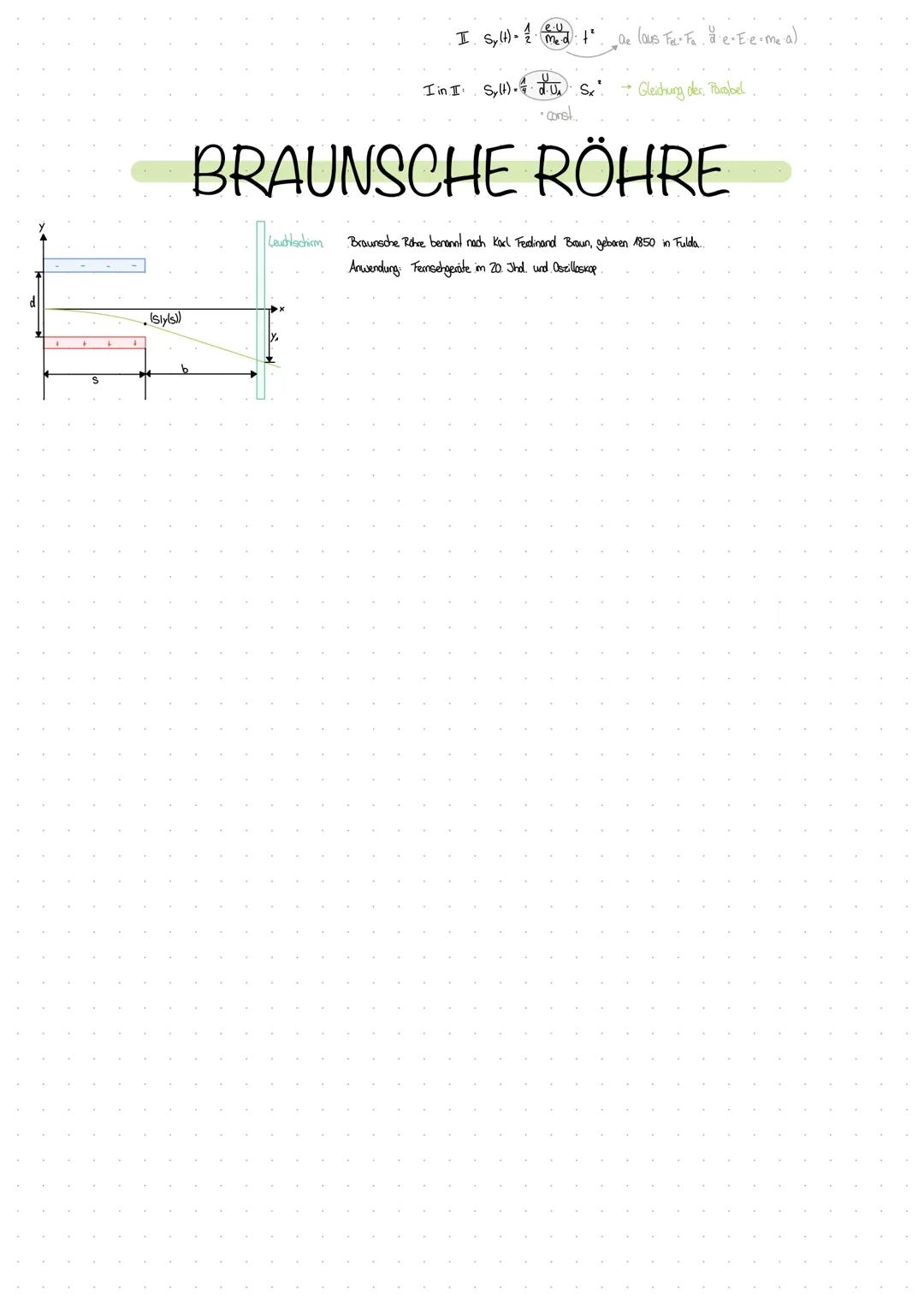

Die Braunsche Röhre - Technik des 20. Jahrhunderts

Die Braunsche Röhre, benannt nach Karl Ferdinand Braun, war die Grundlage für Fernsehgeräte und Oszilloskope im 20. Jahrhundert.

In dieser Röhre werden Elektronen durch elektrische Felder abgelenkt und treffen auf einen Leuchtschirm. Die mathematische Beschreibung erfolgt über die Bahngleichung S_yxx = (eU/4med) · x².

Diese Technologie ermöglichte es erstmals, elektrische Signale sichtbar zu machen und war damit der Grundstein für moderne Elektronik und Messtechnik.

💡 Geschichte: Obwohl heute durch LCD-Bildschirme ersetzt, waren Braunsche Röhren jahrzehntelang Standard!
