Reihen- und Parallelschaltungen leicht erklärt

Grundlagen der Schaltungen

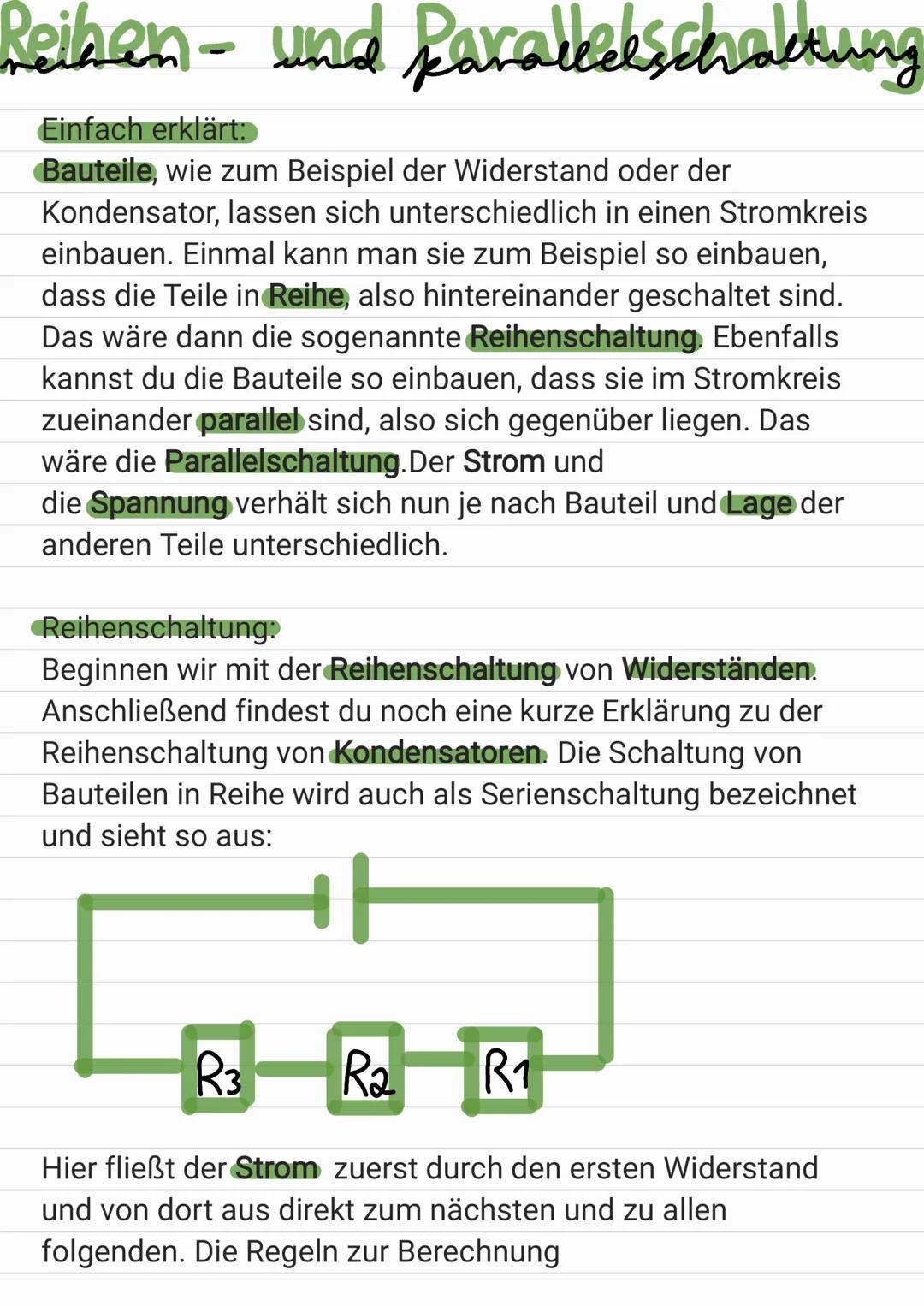

Du kennst bestimmt Lichterketten zu Weihnachten - wenn eine Lampe kaputt geht, gehen manchmal alle aus, oder? Das liegt an der Reihenschaltung! Bei dieser Schaltungsart werden die Bauteile wie Perlen auf einer Schnur hintereinander gehängt.

Der Strom fließt dabei durch jedes Bauteil der Reihe nach - erst durch Widerstand R1, dann R2, dann R3 und so weiter. Es gibt sozusagen nur einen Weg für die Elektronen.

💡 Merktipp: Reihenschaltung = Reihe stehen = hintereinander!

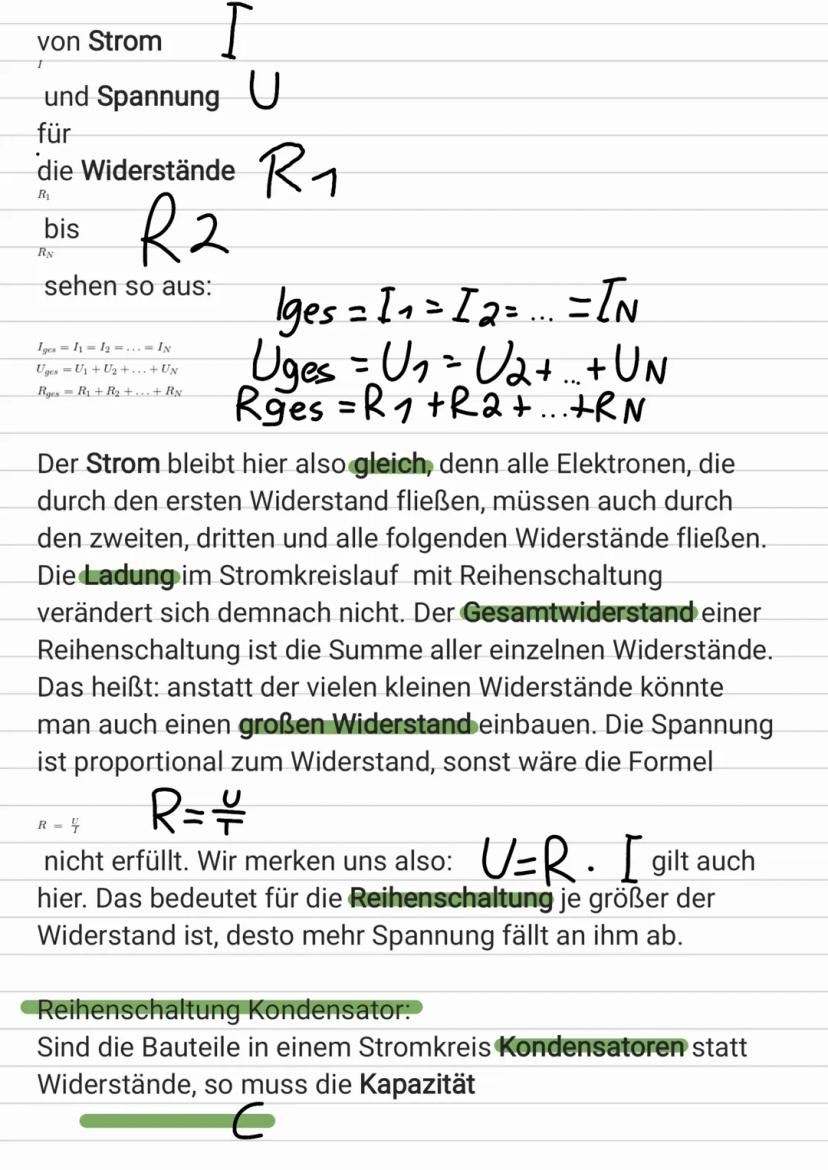

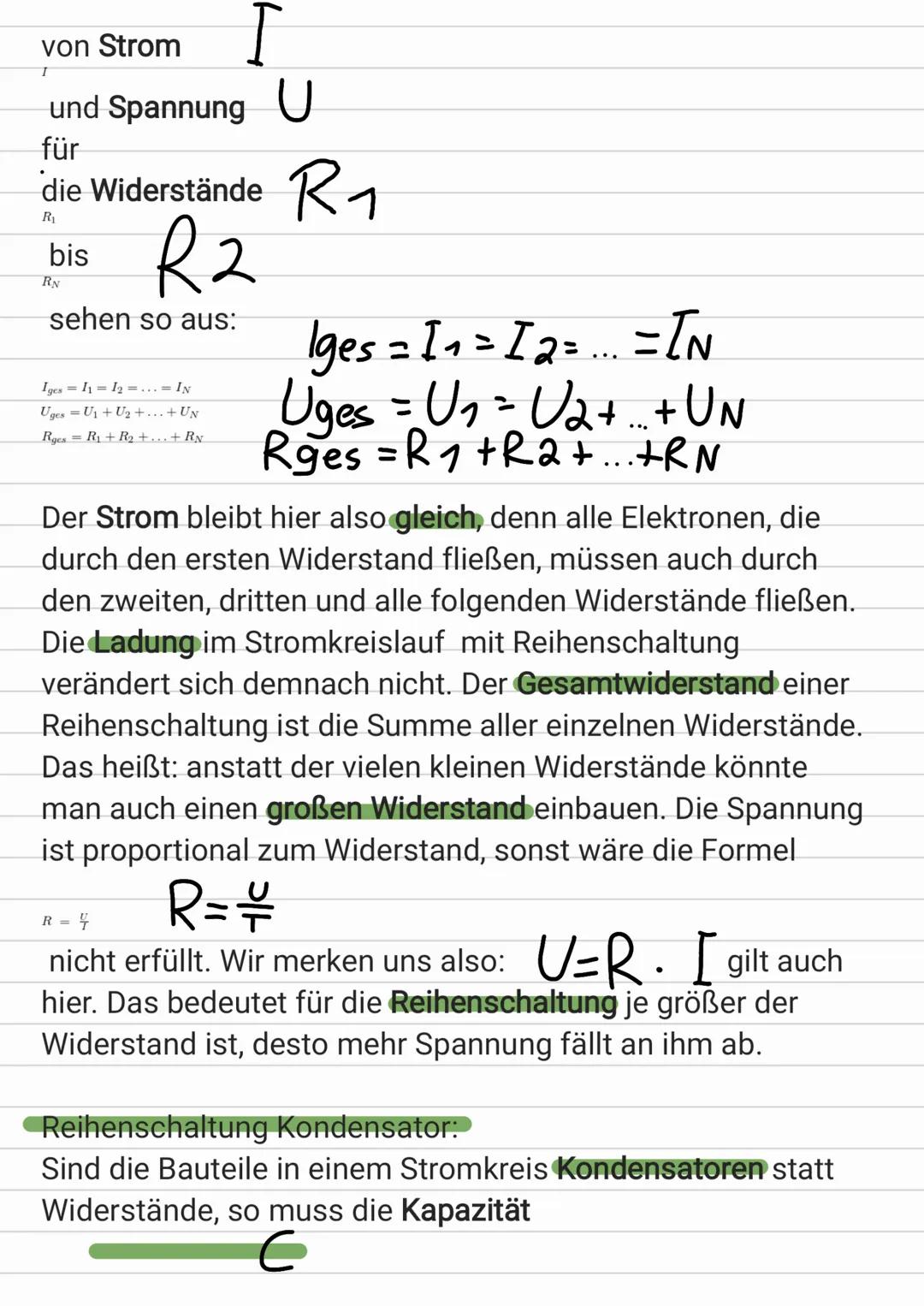

Reihenschaltung: Die wichtigsten Regeln

Bei der Reihenschaltung gelten drei einfache Regeln, die du dir merken solltest:

Der Strom bleibt überall gleich: Iges = I1 = I2 = I3. Das macht Sinn, denn alle Elektronen, die durch den ersten Widerstand müssen, müssen auch durch alle anderen!

Die Spannungen addieren sich: Uges = U1 + U2 + U3. Je größer ein Widerstand ist, desto mehr Spannung "verbraucht" er. Die Widerstände addieren sich: Rges = R1 + R2 + R3. Das bedeutet: mehr Widerstände = höherer Gesamtwiderstand.

💡 Eselsbrücke: In der Reihe wird alles schwieriger - deshalb addieren sich die Widerstände!

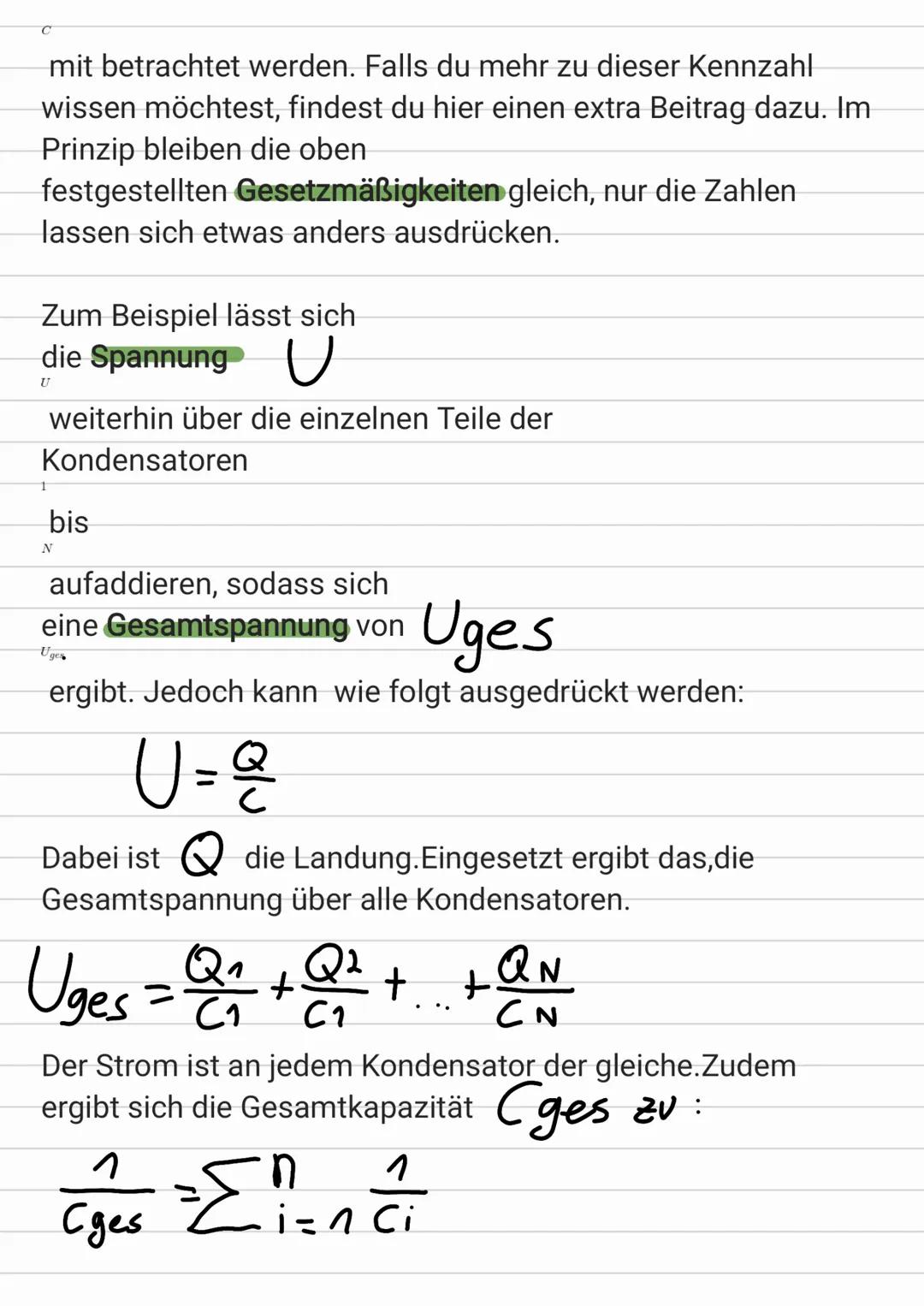

Reihenschaltung bei Kondensatoren

Kondensatoren in Reihenschaltung verhalten sich etwas anders als Widerstände. Hier kommt die Kapazität C ins Spiel - sie zeigt, wie viel Ladung ein Kondensator speichern kann.

Die Spannung addiert sich immer noch: Uges = U1 + U2 + U3. Aber die Gesamtkapazität wird mit einer speziellen Formel berechnet: 1/Cges = 1/C1 + 1/C2 + 1/C3.

Das bedeutet: Bei Kondensatoren in Reihe wird die Gesamtkapazität kleiner! Es ist wie bei Wasserbehältern - der kleinste bestimmt, wie viel du insgesamt speichern kannst.

💡 Wichtig: Kondensatoren in Reihe = kleinere Gesamtkapazität!

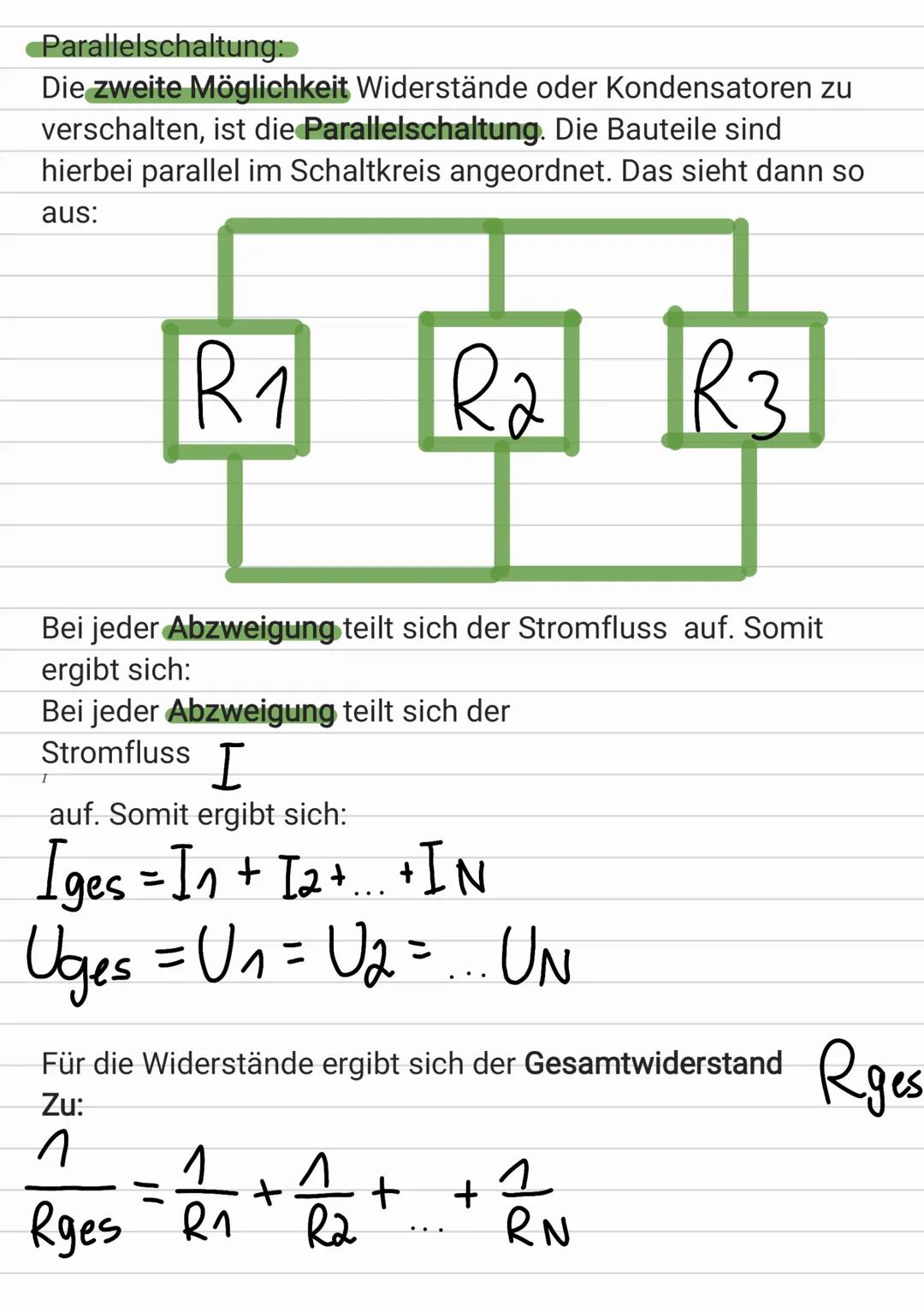

Parallelschaltung: Mehrere Wege zum Ziel

Bei der Parallelschaltung stehen die Bauteile wie Soldaten nebeneinander - der Strom kann sich verschiedene Wege aussuchen! Das ist wie eine Autobahn mit mehreren Spuren.

Der Strom teilt sich auf: Iges = I1 + I2 + I3. Jeder parallele Zweig bekommt seinen eigenen Stromanteil. Die Spannung bleibt gleich: Uges = U1 = U2 = U3. Alle parallelen Bauteile haben die gleiche Spannung.

Der Gesamtwiderstand wird nach dieser Formel berechnet: 1/Rges = 1/R1 + 1/R2 + 1/R3. Das Coole daran: Der Gesamtwiderstand wird kleiner, je mehr parallele Widerstände du hast!

💡 Merkhilfe: Parallel = mehrere Türen nebeneinander = leichter durchzukommen!

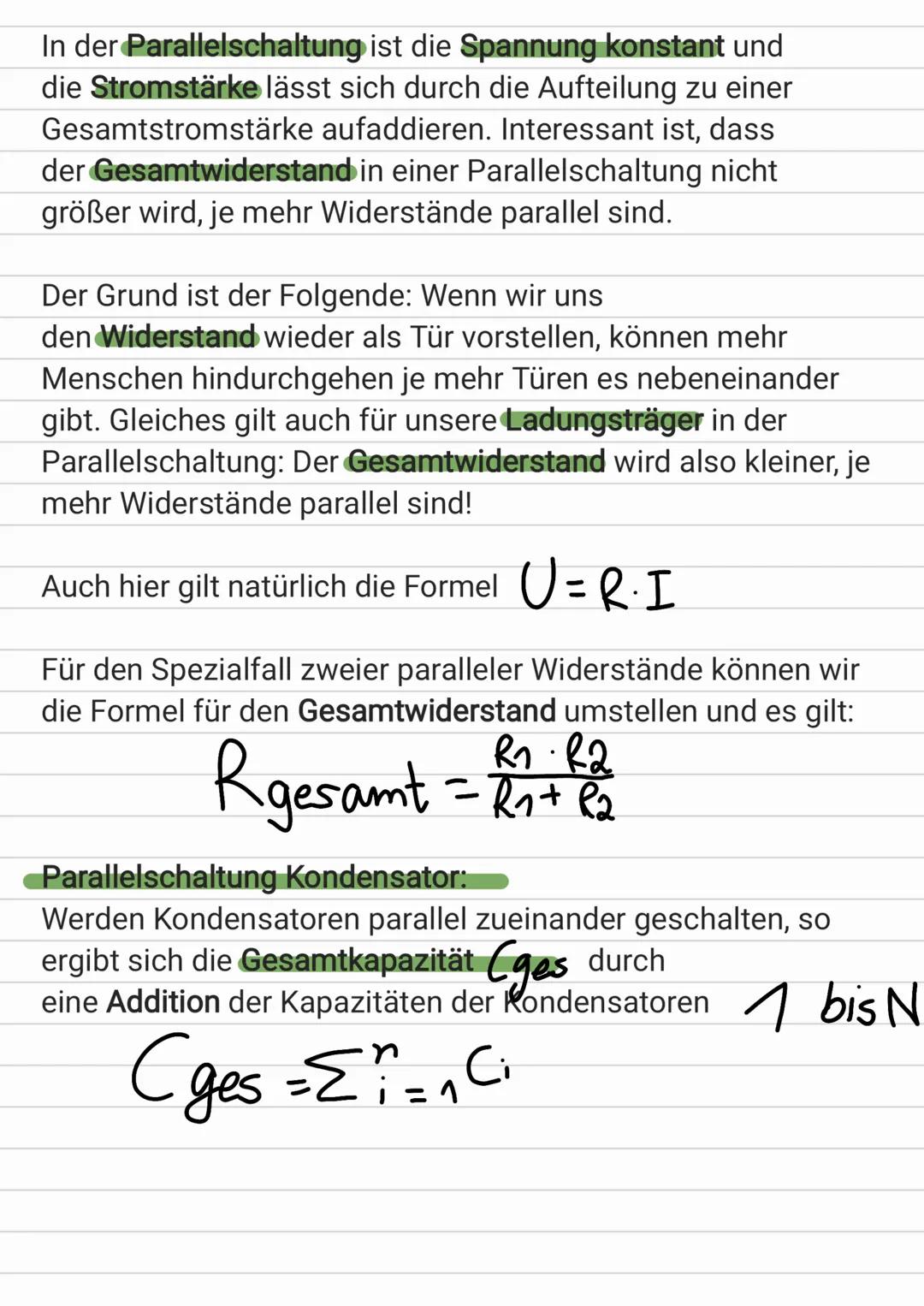

Parallelschaltung: Warum wird's einfacher?

Stell dir Widerstände wie Türen vor: Eine Tür = schwer durchzukommen. Drei Türen nebeneinander = viel leichter! Genau so funktioniert die Parallelschaltung - mehr parallele Widerstände bedeuten weniger Gesamtwiderstand.

Für zwei parallele Widerstände gibt's eine praktische Formel: Rges = (R1 × R2)/$R1 + R2$. Die brauchst du oft in Klassenarbeiten!

Kondensatoren in Parallelschaltung sind einfacher: Die Kapazitäten addieren sich einfach: Cges = C1 + C2 + C3. Mehr parallele Kondensatoren = mehr Speicherplatz für Ladung!

💡 Faustregel: Parallel geschaltet wird alles "mehr" - mehr Strom, mehr Kapazität, weniger Widerstand!
