Reihen- und Parallelschaltung

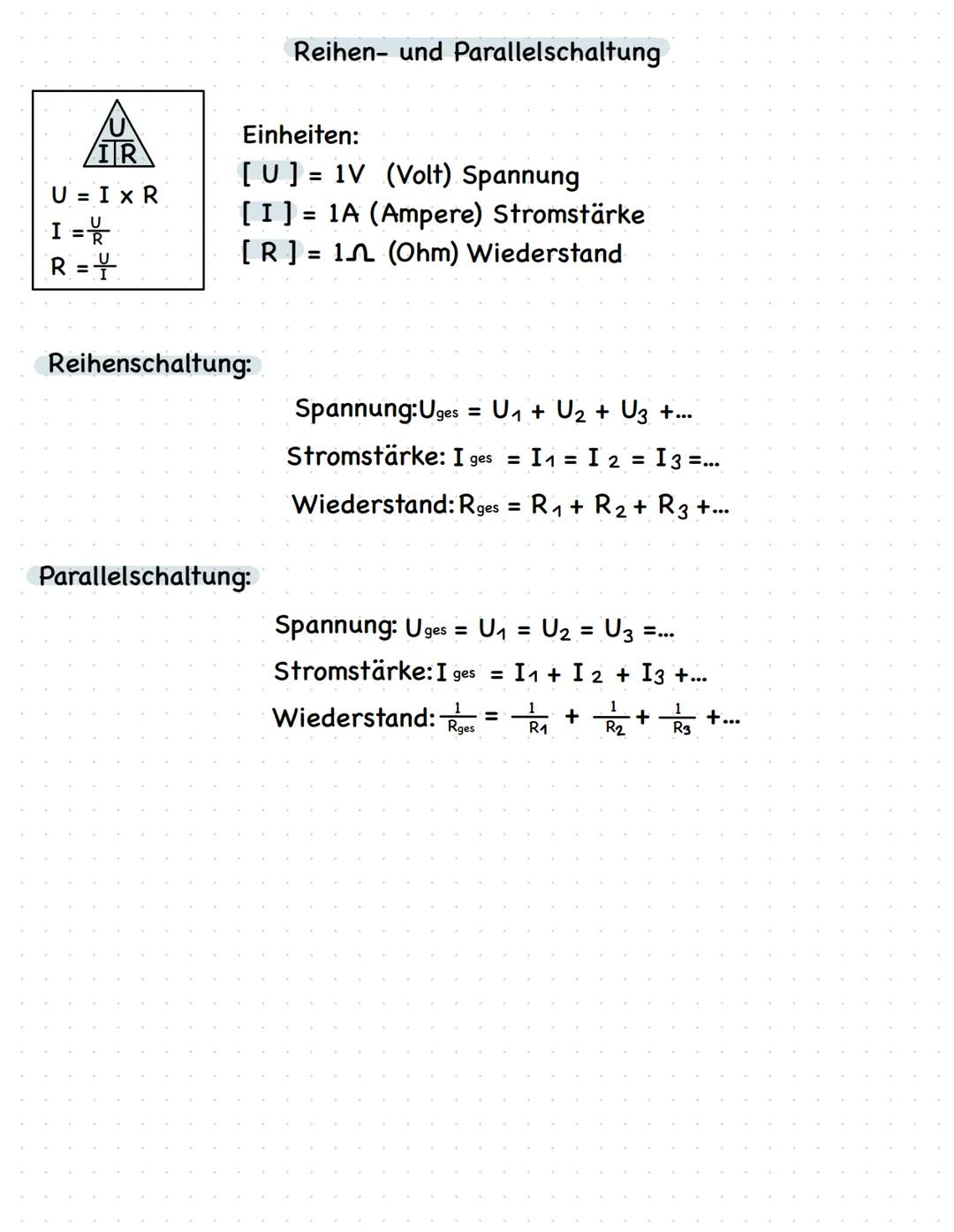

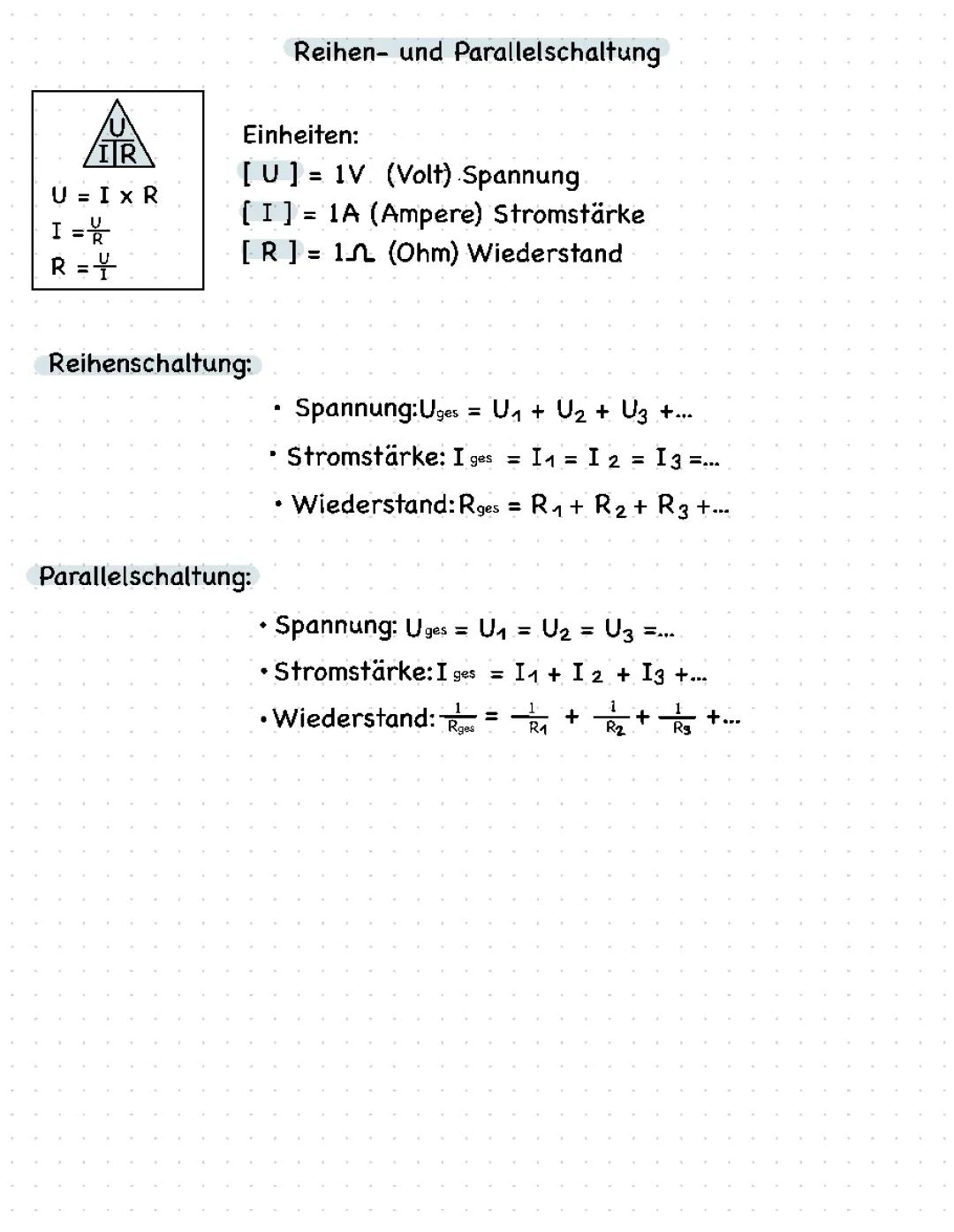

Die Grundlage der Elektrizitätslehre bilden drei wichtige Größen: die Spannung (gemessen in Volt, V), die Stromstärke (gemessen in Ampere, A) und der Widerstand (gemessen in Ohm, Ω). Diese drei Größen hängen durch das Ohm'sche Gesetz zusammen: U = I × R.
Bei einer Reihenschaltung addieren sich alle Spannungen zum Gesamtwert Uges=U1+U2+U3+.... Die Stromstärke bleibt überall gleich Iges=I1=I2=I3. Auch die Widerstände werden addiert, um den Gesamtwiderstand zu erhalten Rges=R1+R2+R3+....
Anders funktioniert die Parallelschaltung: Hier ist die Spannung an allen Bauteilen gleich Uges=U1=U2=U3. Die Stromstärken werden addiert Iges=I1+I2+I3+.... Für den Gesamtwiderstand gilt eine spezielle Formel: 1/R_ges = 1/R₁ + 1/R₂ + 1/R₃ + ....
Aha-Moment: Bei der Reihenschaltung erhöht jeder zusätzliche Widerstand den Gesamtwiderstand, während bei der Parallelschaltung jeder zusätzliche Widerstand den Gesamtwiderstand verringert! Das ist wichtig für das Verständnis elektrischer Schaltkreise.
