NWT Physik Klasse 9: Spannung, Stromstärke, Widerstand und Sensoren

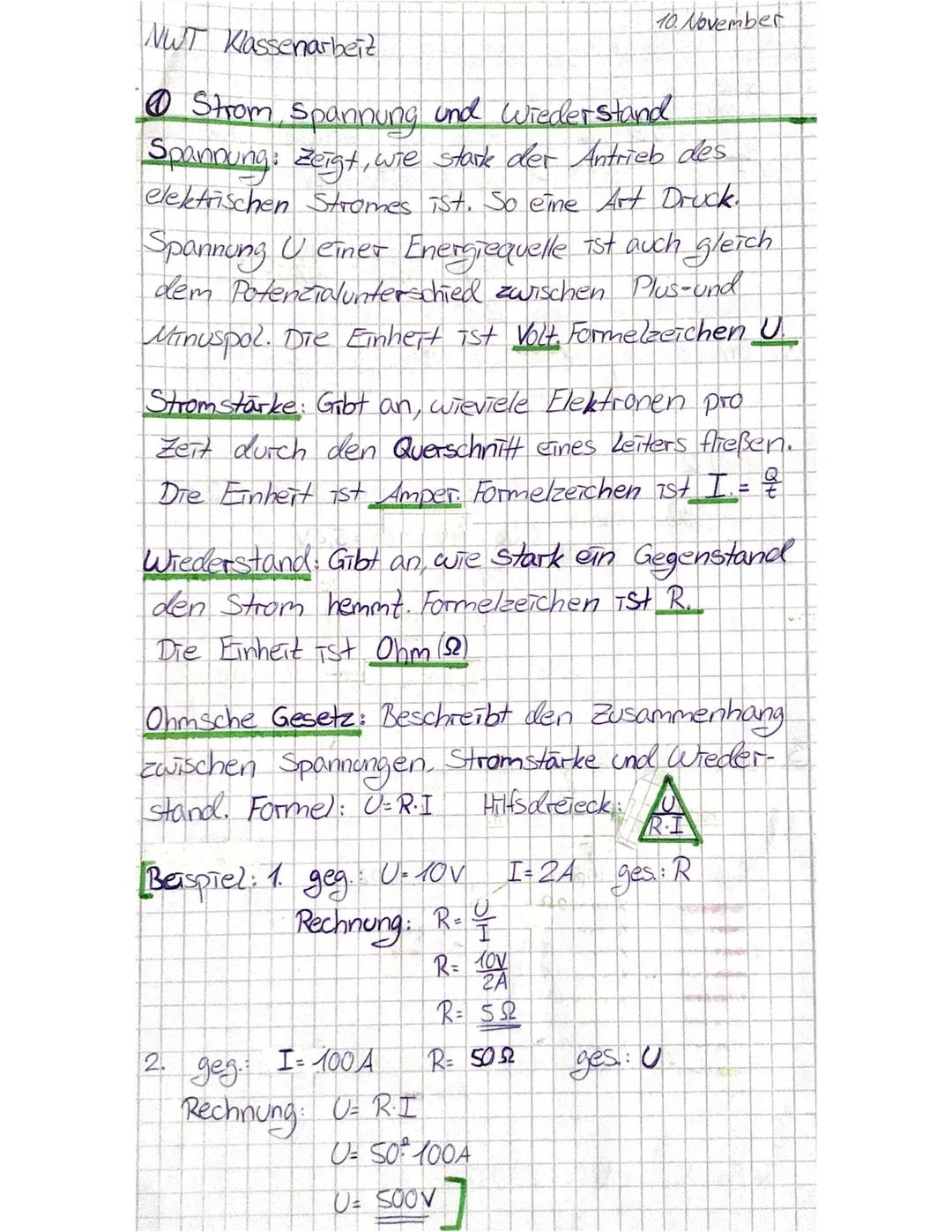

Grundlagen: Strom, Spannung und Widerstand

Spannung (U) ist wie der Wasserdruck in einem Rohr – sie zeigt, wie stark der Antrieb für den elektrischen Strom ist. Gemessen wird sie in Volt (V) und entsteht durch den Unterschied zwischen Plus- und Minuspol einer Batterie.

Stromstärke (I) gibt an, wie viele Elektronen pro Sekunde durch einen Draht fließen. Du kannst es dir wie die Wassermenge vorstellen, die durch ein Rohr strömt. Die Einheit ist Ampere (A).

Widerstand (R) bremst den Strom aus – manche Materialien lassen Strom gut durch, andere schlecht. Gemessen wird in Ohm (Ω). Das Ohmsche Gesetz verbindet alles: U = R × I. Mit diesem einfachen Dreieck kannst du jede Größe berechnen, wenn du die anderen beiden kennst!

Merktipp: Das Hilfsdreieck mit U oben und R, I unten hilft dir bei jeder Berechnung – einfach die gesuchte Größe abdecken!

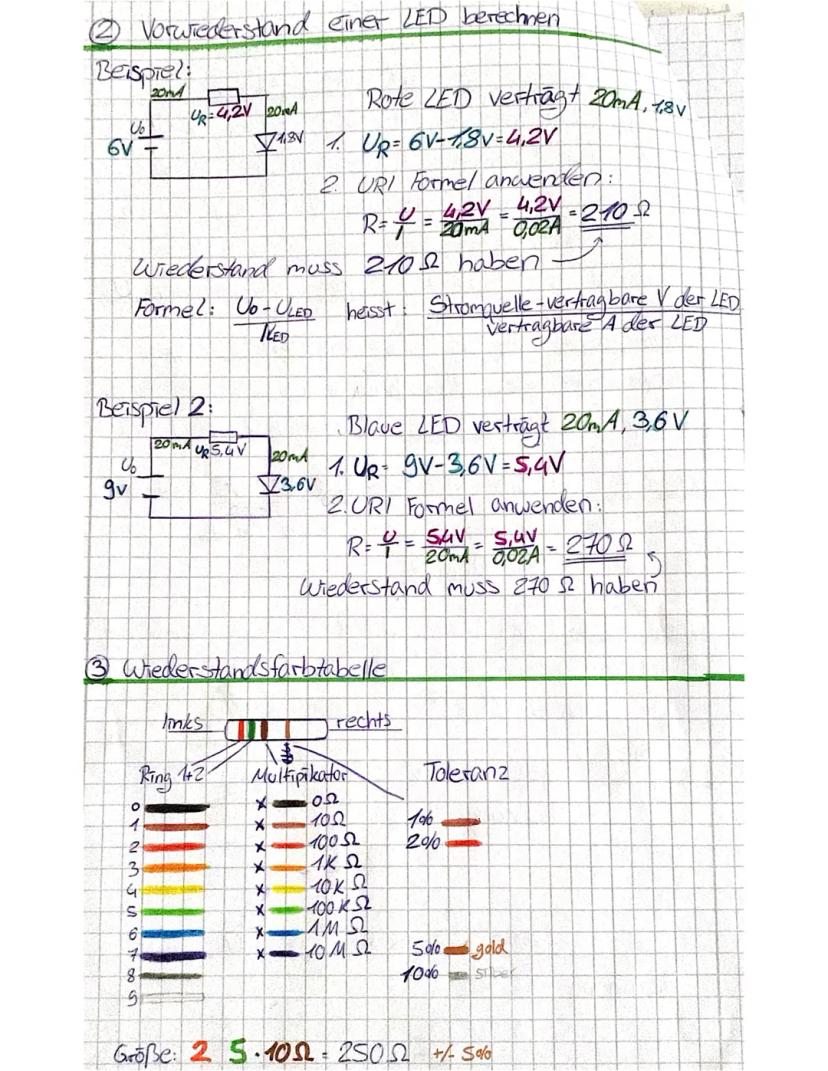

Vorwiderstand für LEDs berechnen

LEDs sind empfindlich und brauchen den richtigen Vorwiderstand, sonst brennen sie durch! Die Rechnung ist aber total simpel.

Zuerst berechnest du die Spannung am Widerstand: Batteriespannung minus LED-Spannung. Bei einer roten LED mit 1,8V an einer 6V-Batterie sind das 4,2V.

Dann wendest du das Ohmsche Gesetz an: R = U ÷ I. Mit 4,2V und 20mA $= 0,02A$ brauchst du einen 210Ω-Widerstand. Die Formel lautet allgemein: (Batteriespannung - LED-Spannung) ÷ LED-Strom.

Bei einer blauen LED (3,6V) an 9V berechnest du: $9V - 3,6V$ ÷ 0,02A = 270Ω. So einfach schützt du deine LEDs!

Praxis-Tipp: Nimm immer den nächstgrößeren Widerstandswert – lieber etwas dunkler als kaputt!

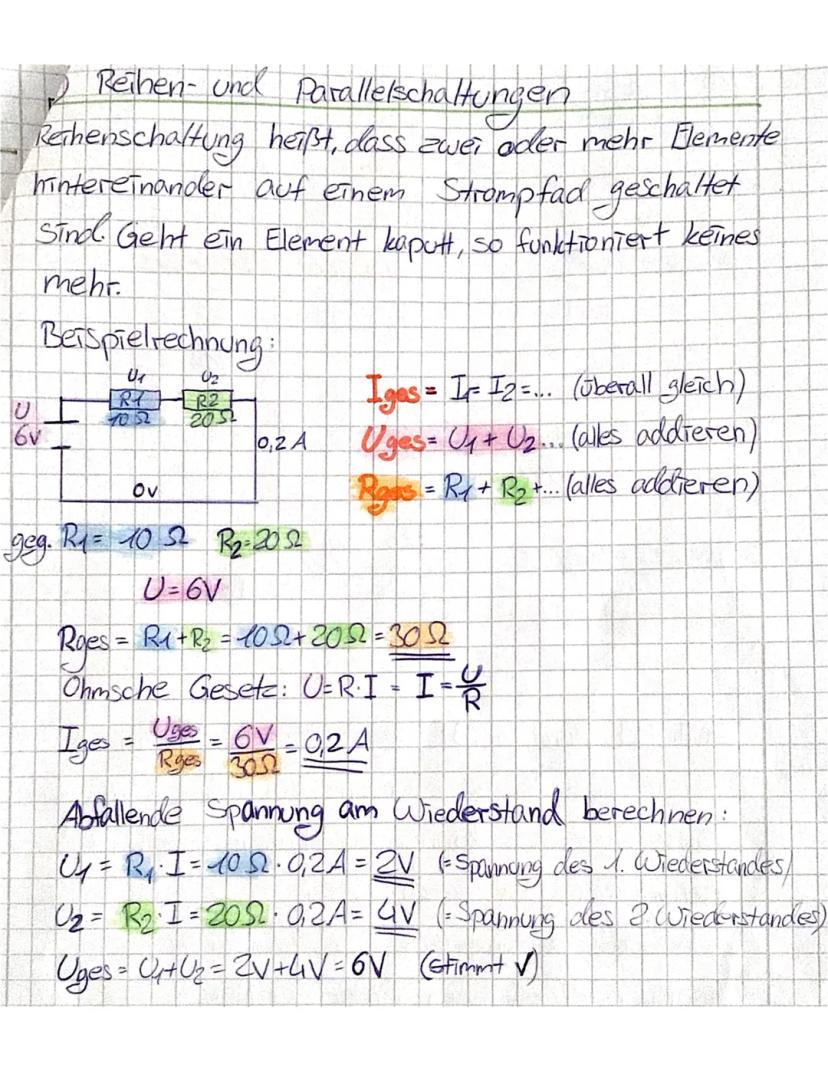

Reihenschaltung verstehen

In einer Reihenschaltung sind alle Bauteile wie Perlen auf einer Schnur hintereinander geschaltet. Geht ein Teil kaputt, funktioniert nichts mehr – wie bei alten Lichterketten!

Der Strom ist überall gleich $I₁ = I₂ = I₃$, aber die Spannungen addieren sich $Uges = U₁ + U₂$. Auch die Widerstände addieren sich $Rges = R₁ + R₂$.

Ein Beispiel: Bei 10Ω und 20Ω in Reihe an 6V hast du einen Gesamtwiderstand von 30Ω. Der Strom beträgt dann 6V ÷ 30Ω = 0,2A überall. Die Spannungen teilen sich auf: 2V am ersten und 4V am zweiten Widerstand.

Wichtig für die Klassenarbeit: In Reihenschaltungen teilt sich die Spannung auf, der Strom bleibt gleich!

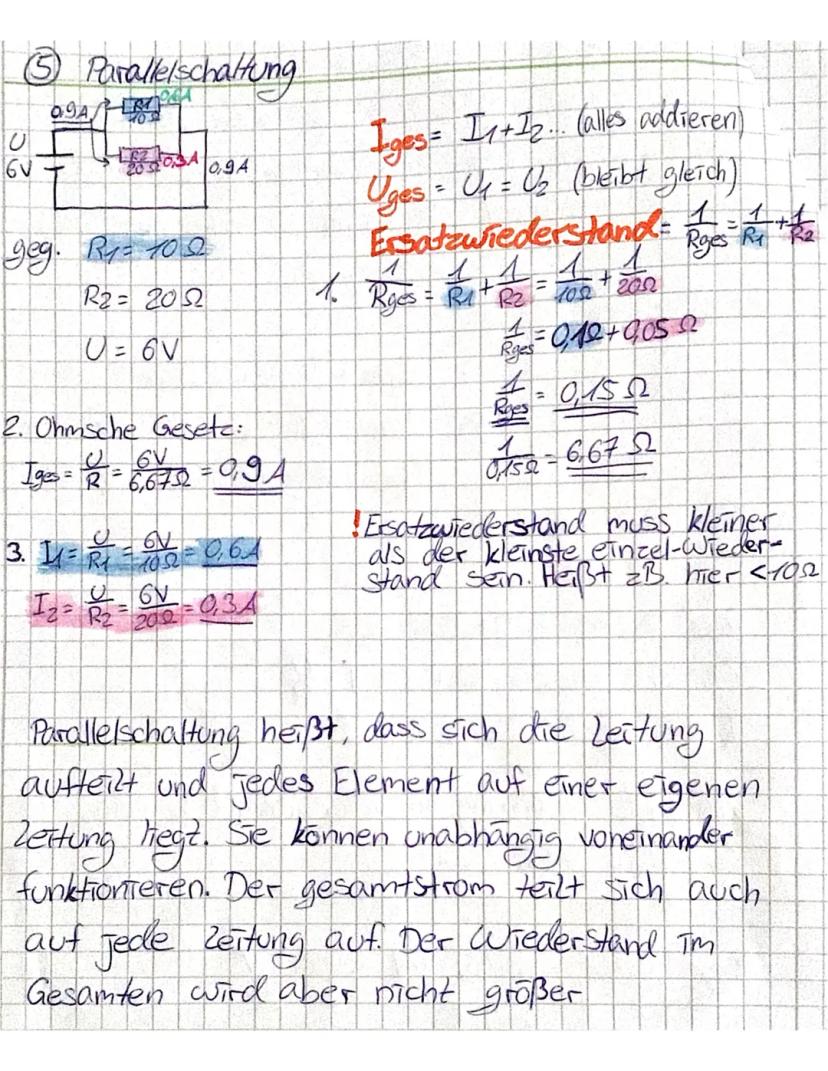

Parallelschaltung meistern

Bei Parallelschaltungen teilt sich der Strom auf verschiedene Äste auf – wie Wasser, das sich in mehrere Flüsse teilt. Jedes Bauteil kann unabhängig funktionieren.

Hier ist die Spannung überall gleich $U₁ = U₂$, aber die Ströme addieren sich $Iges = I₁ + I₂$. Der Gesamtwiderstand wird kleiner, weil der Strom mehr Wege hat!

Die Formel für den Ersatzwiderstand: 1/Rges = 1/R₁ + 1/R₂. Bei 10Ω parallel zu 20Ω ergibt das 6,67Ω. Der Gesamtstrom bei 6V beträgt dann 0,9A, der sich auf 0,6A und 0,3A aufteilt.

Der Ersatzwiderstand ist immer kleiner als der kleinste Einzelwiderstand – das ist dein Kontrollwert!

Eselsbrücke: Parallel = mehr Wege = weniger Widerstand = mehr Strom!

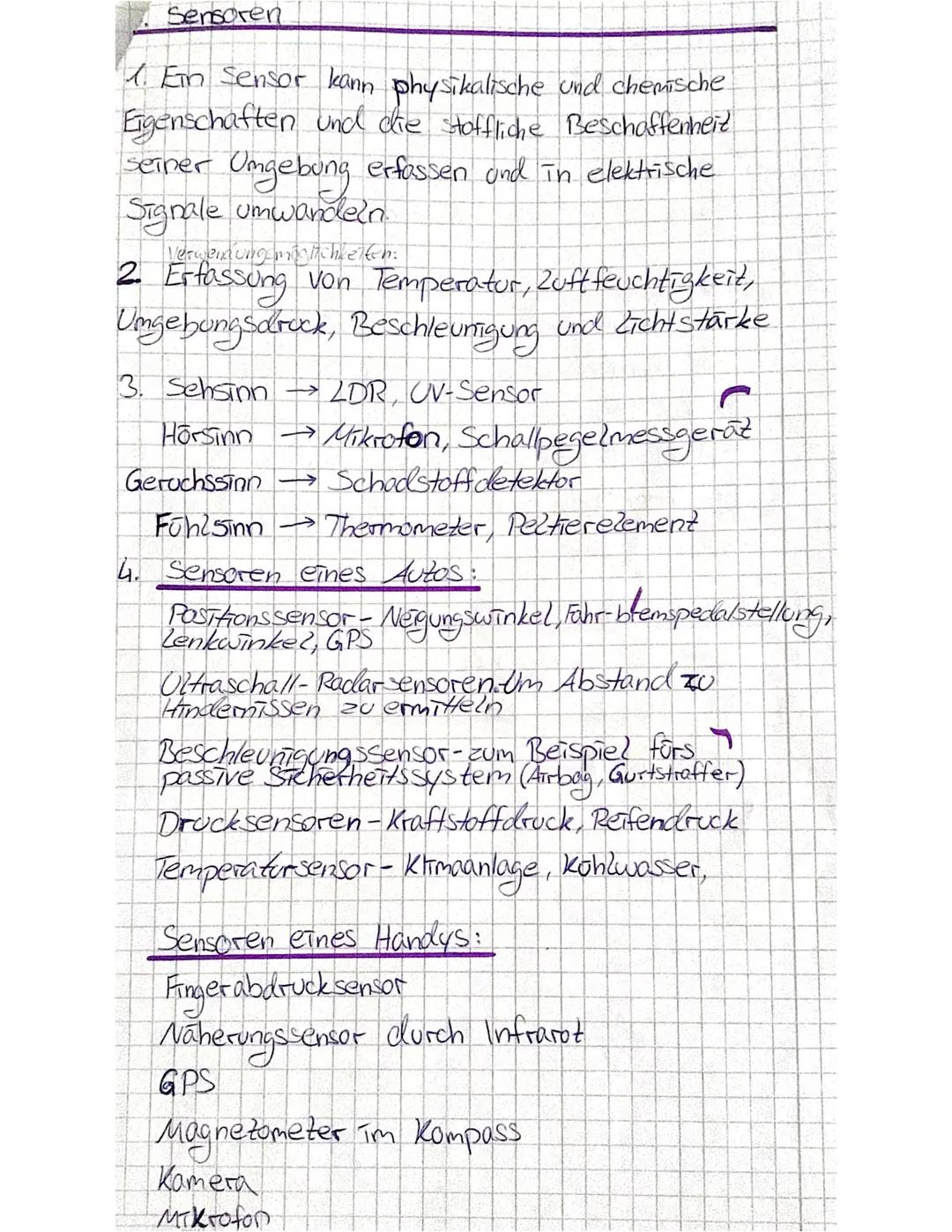

Sensoren im Alltag

Sensoren sind die Sinnesorgane der Technik – sie wandeln physikalische Eigenschaften in elektrische Signale um. Dein Handy ist voller davon!

Autosensoren sorgen für Sicherheit: Ultraschallsensoren messen Abstände beim Einparken, Beschleunigungssensoren lösen Airbags aus, und Drucksensoren überwachen den Reifendruck. Temperatursensoren steuern die Klimaanlage.

In deinem Smartphone arbeiten noch mehr: Fingerabdrucksensor, Näherungssensor (schaltet das Display aus), GPS für Navigation, Magnetometer als Kompass, plus Kamera und Mikrofon.

Sensoren ersetzen praktisch alle menschlichen Sinne: LDR-Sensoren für das Sehen, Mikrofone für das Hören, Temperatursensoren für das Fühlen und sogar Rauchmelder für den "Geruchssinn"!

Denk dran: Ohne Sensoren wären moderne Geräte blind, taub und gefühllos!

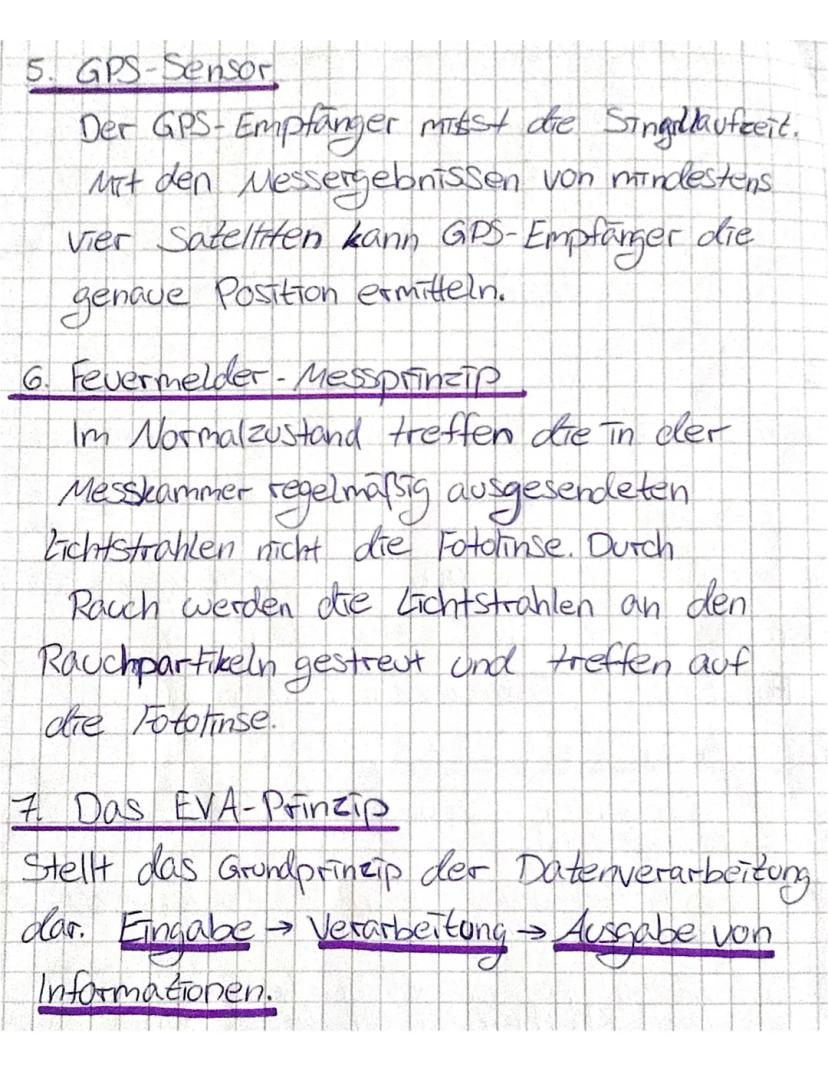

GPS und Feuermelder verstehen

GPS funktioniert durch Signallaufzeitmessung: Dein Handy misst, wie lange Signale von mindestens vier Satelliten brauchen. Aus diesen Entfernungen berechnet es deine genaue Position – wie bei einem riesigen Triangulations-Spiel!

Feuermelder nutzen das Streulichtverfahren: Normalerweise treffen die Lichtstrahlen in der Messkammer nicht auf die Fotolinse. Rauchpartikel streuen das Licht, es trifft die Linse und löst Alarm aus – clever und zuverlässig!

Das EVA-Prinzip (Eingabe-Verarbeitung-Ausgabe) beschreibt, wie alle digitalen Geräte funktionieren: Sensoren geben Daten ein, der Prozessor verarbeitet sie, und das Ergebnis wird ausgegeben.

Prüfungs-Tipp: GPS braucht mindestens vier Satelliten für eine genaue 3D-Position!
