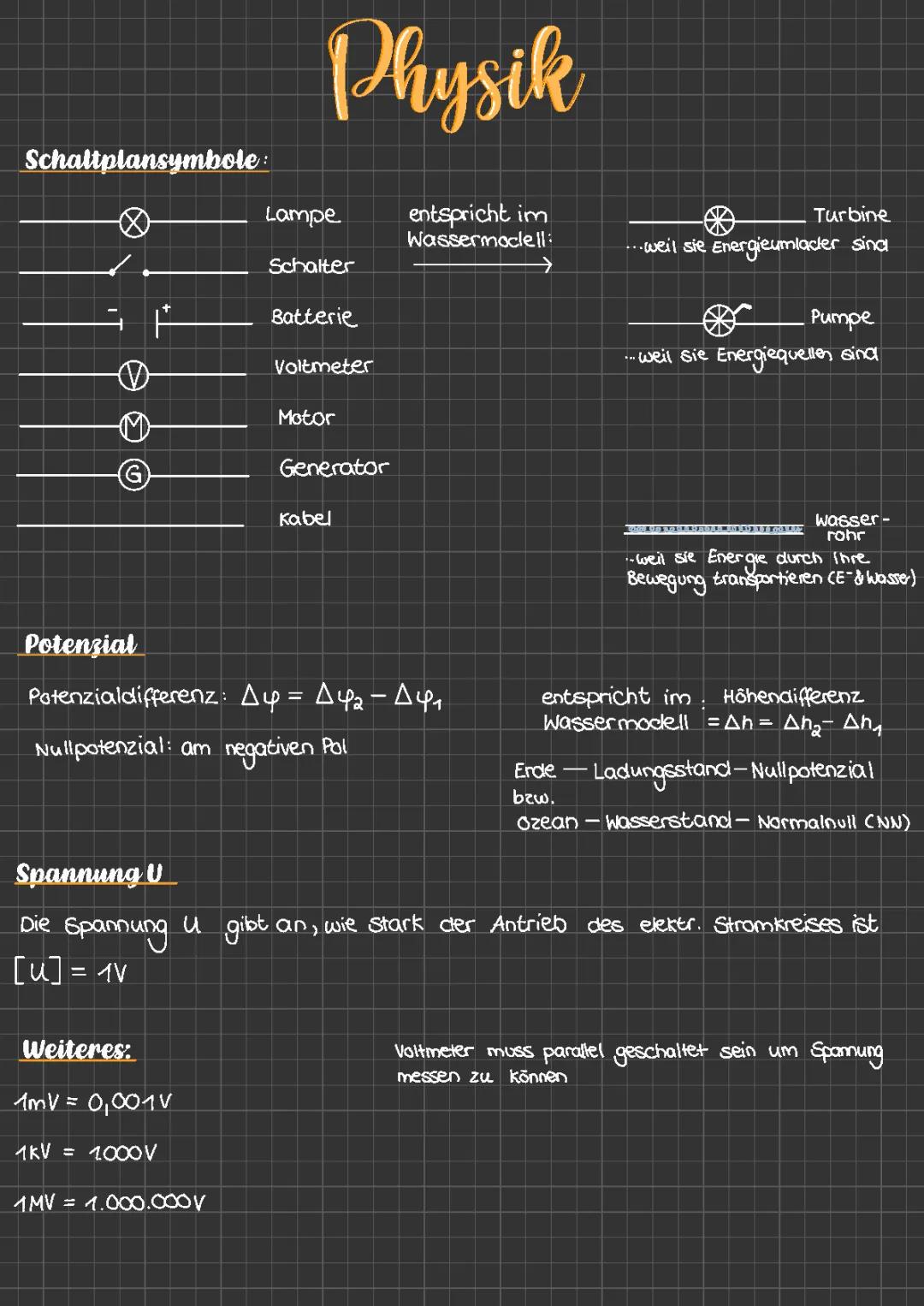

Schaltplansymbole und das Wassermodell
Du kennst bestimmt Schaltpläne aus dem Physikunterricht - diese komischen Symbole haben alle eine wichtige Bedeutung! Lampen, Schalter, Batterien, Voltmeter, Motoren und Generatoren haben jeweils eigene Zeichen, die du dir merken musst.
Das Wassermodell macht Elektrik richtig anschaulich. Stell dir vor: Elektrische Leitungen sind wie Wasserrohre, durch die Energie fließt. Turbinen sind wie Motoren (sie wandeln Energie um), Pumpen funktionieren wie Batterien (sie liefern Energie).
Das Potenzial ist wie die Höhe bei Wasser - die Potenzialdifferenz zeigt dir den "Höhenunterschied" zwischen zwei Punkten. Das Nullpotenzial ist dein Bezugspunkt, genau wie der Meeresspiegel bei Höhenangaben.
Merktipp: Das Wassermodell hilft dir bei jeder elektrischen Frage - denk einfach an fließendes Wasser!
2
of 2

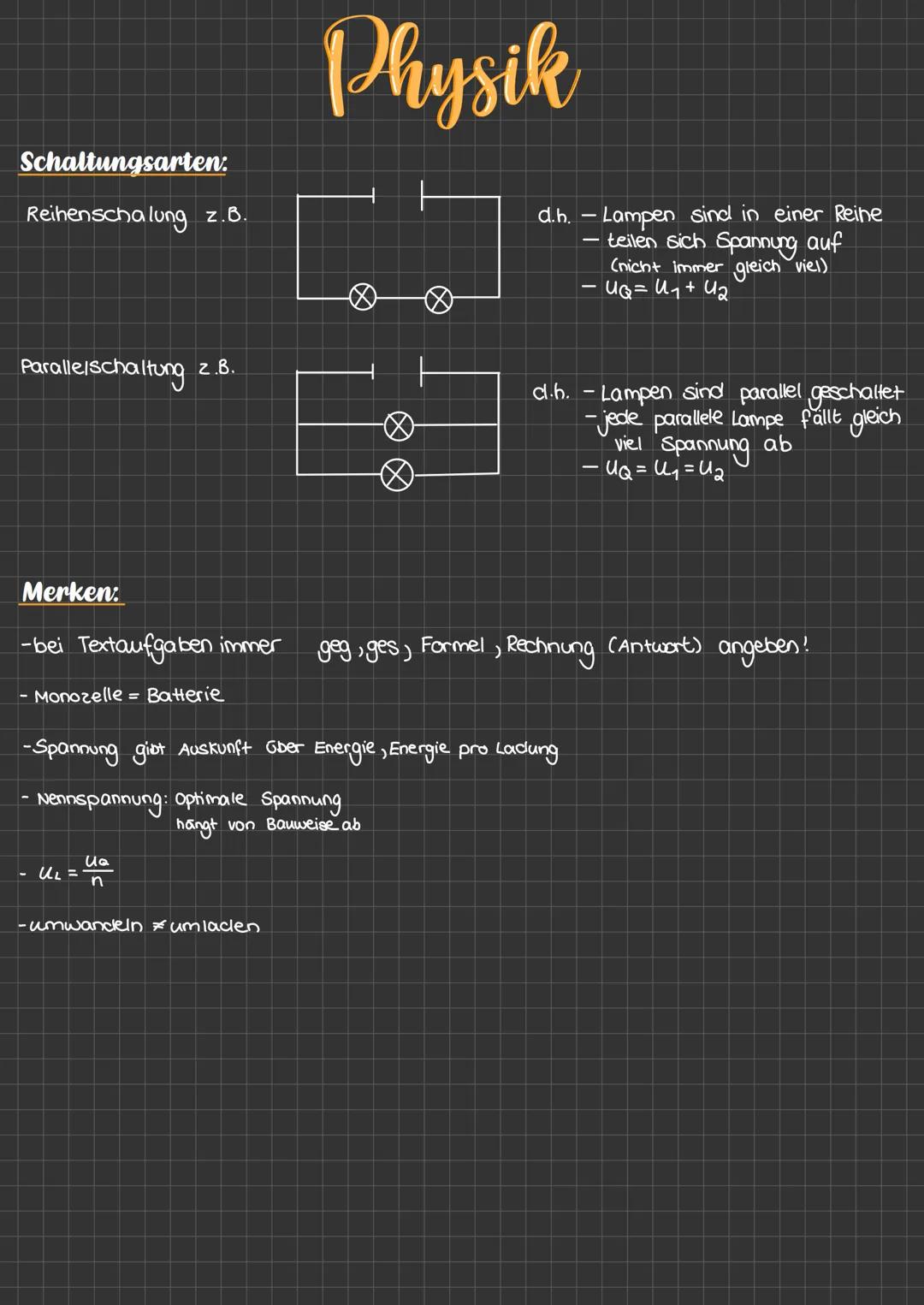

Spannung und Schaltungsarten
Spannung U gibt an, wie stark der Antrieb in deinem Stromkreis ist - gemessen in Volt (V). Du musst die Einheiten kennen: 1 mV = 0,001 V und 1 kV = 1000 V. Das Voltmeter wird immer parallel geschaltet, um die Spannung zu messen.
Bei der Reihenschaltung stehen die Bauteile hintereinander wie Perlen auf einer Schnur. Die Spannung teilt sich auf: UQ = U1 + U2. Fällt eine Lampe aus, gehen alle anderen auch aus.
Die Parallelschaltung ist anders - hier sind die Bauteile nebeneinander geschaltet. Jede Lampe bekommt die gleiche Spannung: UQ = U1 = U2. Deshalb brennen die anderen weiter, wenn eine kaputt geht.
Prüfungstipp: Bei Textaufgaben immer "gegeben, gesucht, Formel, Rechnung, Antwort" strukturiert aufschreiben - das bringt oft Extrapunkte!
Wir dachten schon, du fragst nie...
Was ist der Knowunity KI-Begleiter?
Unser KI-Begleiter ist ein speziell für Schüler entwickeltes KI-Tool, das mehr als nur Antworten bietet. Basierend auf Millionen von Knowunity-Inhalten liefert er relevante Informationen, personalisierte Lernpläne, Quizze und Inhalte direkt im Chat und passt sich deinem individuellen Lernweg an.
Wo kann ich die Knowunity-App herunterladen?
Du kannst die App im Google Play Store und im Apple App Store herunterladen.
Ist Knowunity wirklich kostenlos?
Genau! Genieße kostenlosen Zugang zu Lerninhalten, vernetze dich mit anderen Schülern und hol dir sofortige Hilfe – alles direkt auf deinem Handy.
Ähnlicher Inhalt
Beliebtester Inhalt: Spannung
9Beliebtester Inhalt in Physik
9Beliebtester Inhalt
9Findest du nicht, was du suchst? Entdecke andere Fächer.
Schüler lieben uns — und du auch.
4.6/5App Store
4.7/5Google Play
Die App ist sehr einfach zu bedienen und gut gestaltet. Ich habe bisher alles gefunden, wonach ich gesucht habe, und konnte viel aus den Präsentationen lernen! Ich werde die App definitiv für ein Schulprojekt nutzen! Und natürlich hilft sie auch sehr als Inspiration.
Stefan SiOS-Nutzer
Diese App ist wirklich super. Es gibt so viele Lernzettel und Hilfen [...]. Mein Problemfach ist zum Beispiel Französisch und die App hat so viele Möglichkeiten zur Hilfe. Dank dieser App habe ich mich in Französisch verbessert. Ich würde sie jedem empfehlen.
Samantha KlichAndroid-Nutzerin
Wow, ich bin wirklich begeistert. Ich habe die App einfach mal ausprobiert, weil ich sie schon oft beworben gesehen habe und war absolut beeindruckt. Diese App ist DIE HILFE, die man für die Schule braucht und vor allem bietet sie so viele Dinge wie Übungen und Lernzettel, die mir persönlich SEHR geholfen haben.
AnnaiOS-Nutzerin
Physik1,913 aufrufe·Aktualisiert Jun 10, 2026·2 SeitenGrundlagen des Stromkreises: Potenzial und Spannung
Maja@majarfs21
Elektrische Schaltungen sind überall um uns herum - in deinem Handy, zu Hause und sogar in Autos. Mit dem Wassermodell kannst du dir elektrische Vorgänge super einfach vorstellen und verstehen, wie Spannung und verschiedene Schaltungsarten funktionieren.
1
of 2
Melde dich an, um den Inhalt zu sehen. Kostenlos!
- Zugriff auf alle Dokumente
- Verbessere deine Noten
- Schließ dich Millionen Schülern an

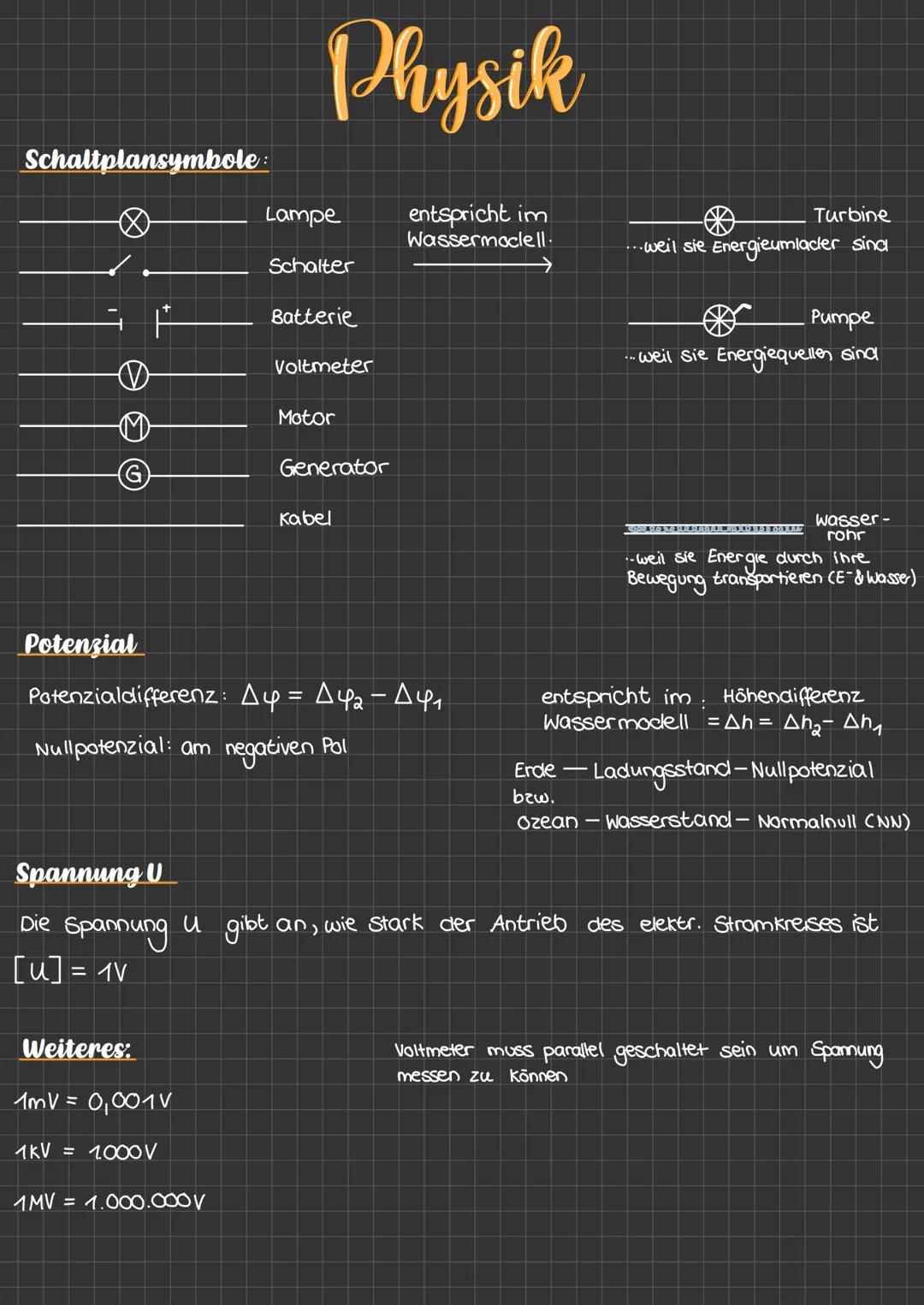

Schaltplansymbole und das Wassermodell
