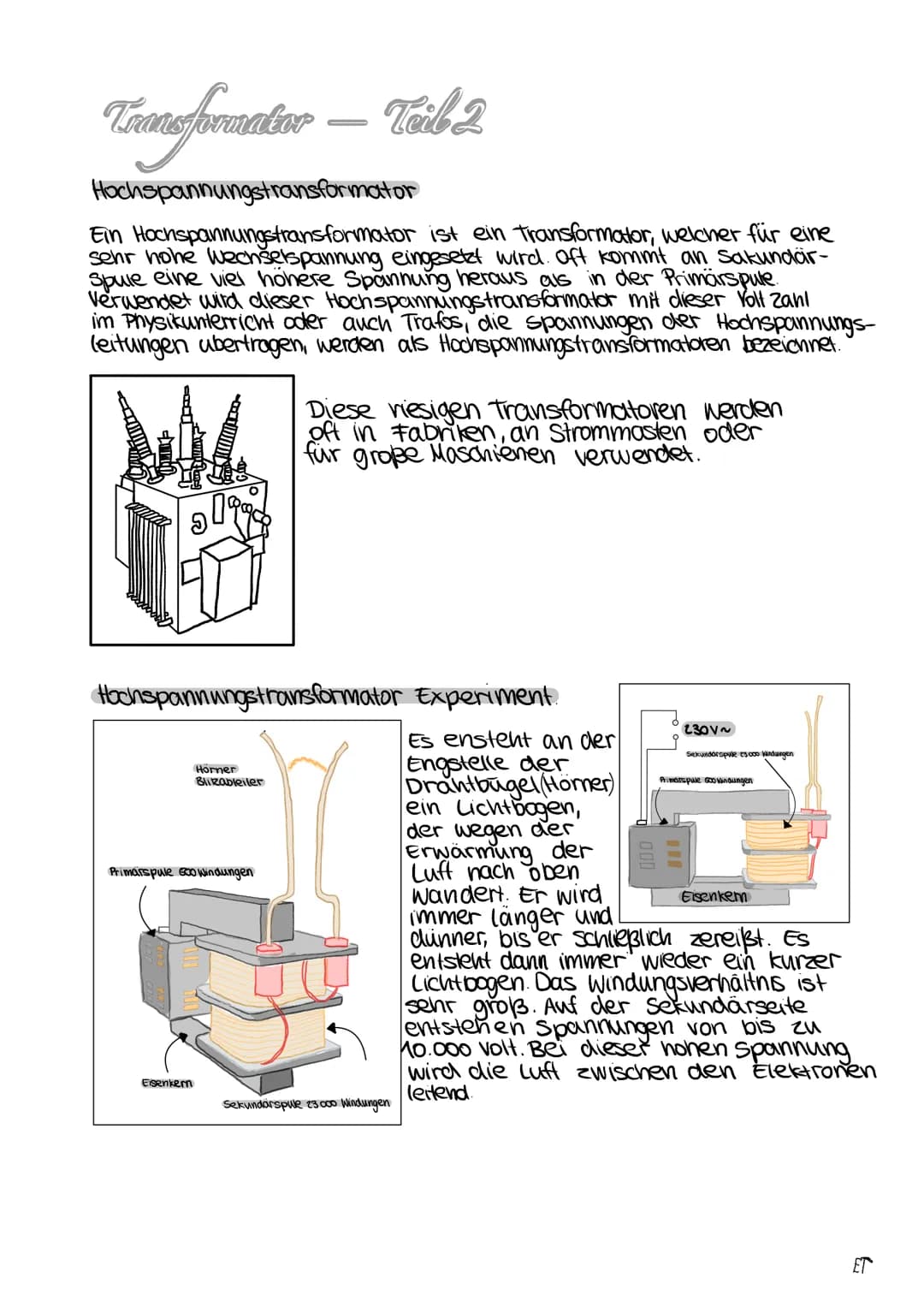

Hochspannungstransformatoren - Wenn's richtig knallt

Hochspannungstransformatoren sind die Monster unter den Trafos - sie erzeugen extrem hohe Spannungen von mehreren tausend Volt! Du kennst sie vielleicht aus Physik-Experimenten, wo spektakuläre Lichtbögen entstehen, oder als riesige Kästen an Strommasten.

Das Experiment mit den "Hörnern" zeigt's perfekt: Mit 600 Windungen in der Primärspule und 23.000 in der Sekundärspule entstehen aus harmlosen 230V plötzlich 10.000 Volt! Bei so hoher Spannung wird sogar die Luft zwischen den Elektroden leitend - deshalb siehst du den Lichtbogen.

Der Lichtbogen wandert wegen der heißen Luft nach oben, wird immer dünner und reißt schließlich ab. Das passiert immer wieder - ein faszinierendes Schauspiel! Diese Hochspannungstrafos werden in Fabriken, an Strommasten und für große Maschinen eingesetzt.

🔥 Achtung: Bei Hochspannungsexperimenten niemals selbst experimentieren - das ist lebensgefährlich!

Der zentrale Transformator-Versuch

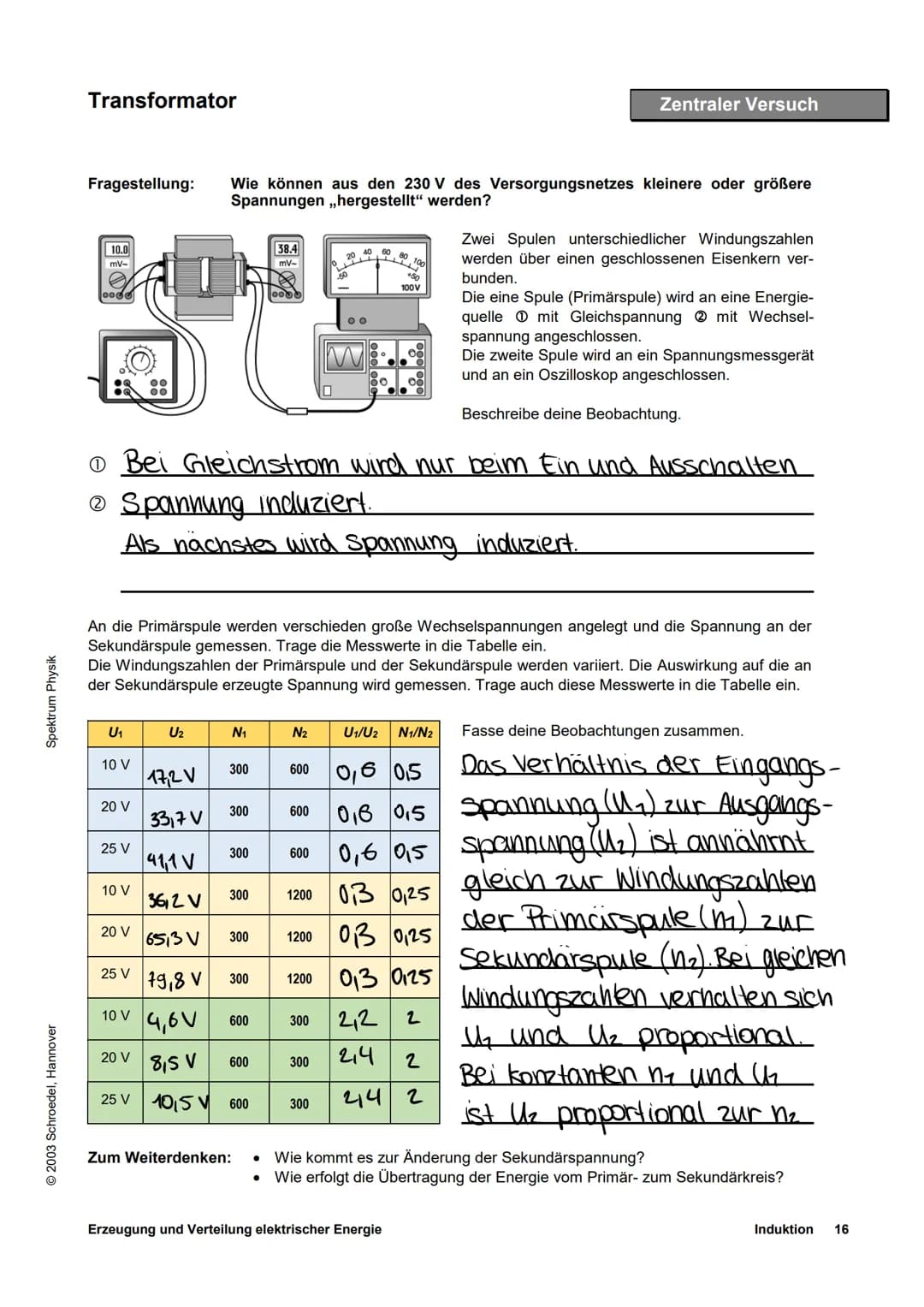

Stell dir vor, du willst aus den 230V deiner Steckdose eine andere Spannung "zaubern" - genau das macht ein Transformator! Der Aufbau ist eigentlich ziemlich simpel: Du nimmst zwei Spulen mit unterschiedlichen Windungszahlen und verbindest sie über einen geschlossenen Eisenkern.

Die erste Spule (die Primärspule) schließt du an eine Wechselspannungsquelle an. Die zweite Spule (die Sekundärspule) misst du mit einem Spannungsmessgerät. Wichtig: Bei Gleichstrom passiert nur beim Ein- und Ausschalten was - bei Wechselstrom läuft die Sache dauerhaft.

Das Coole dabei: Das Verhältnis der Spannungen entspricht dem Verhältnis der Windungszahlen! Wenn deine Primärspule 300 Windungen und die Sekundärspule 600 Windungen hat, verdoppelt sich die Spannung. Hast du weniger Windungen in der Sekundärspule, wird die Spannung kleiner.

💡 Merktipp: U₁/U₂ = N₁/N₂ - diese Formel ist dein bester Freund beim Transformator!

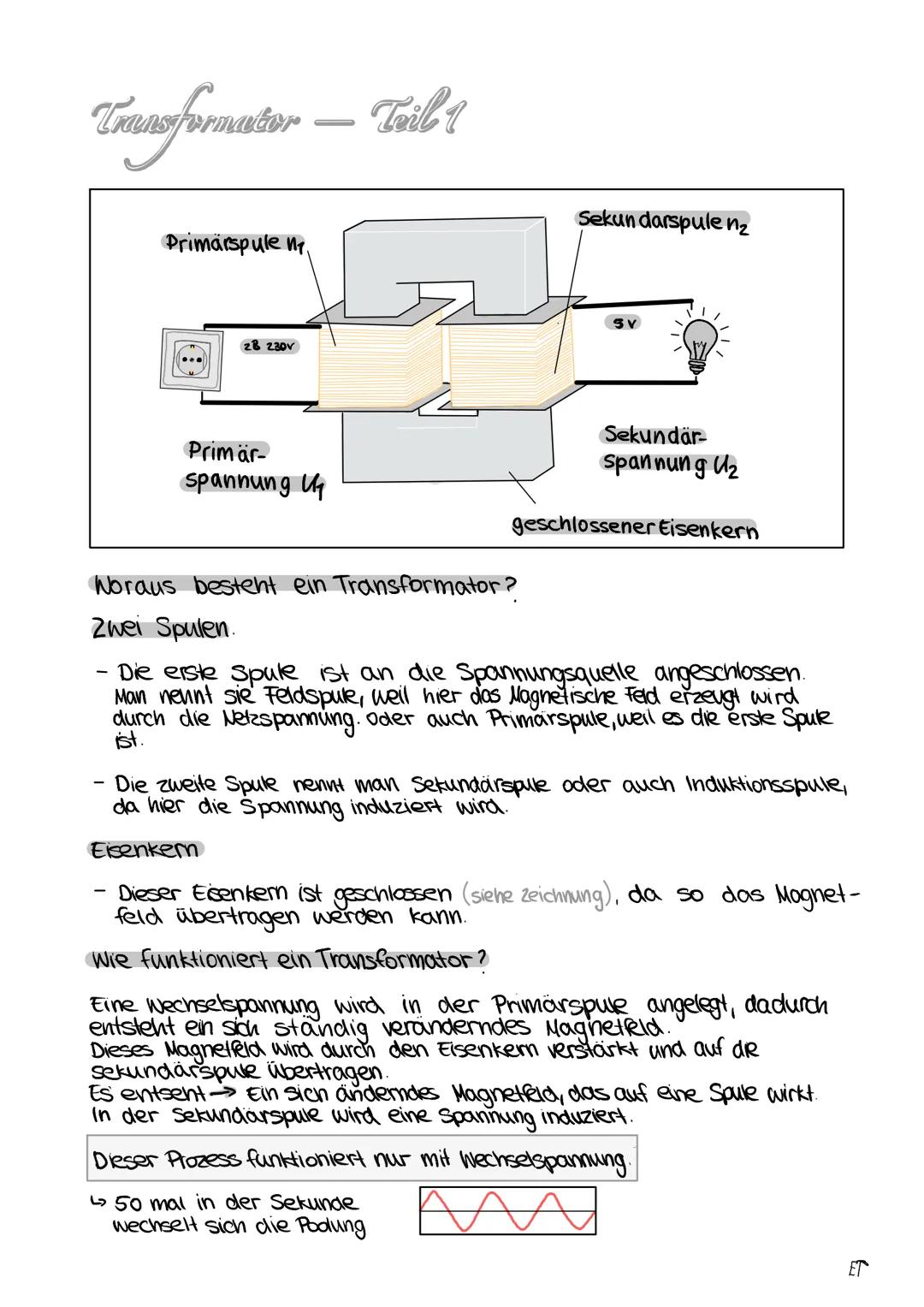

Aufbau und Funktionsweise des Transformators

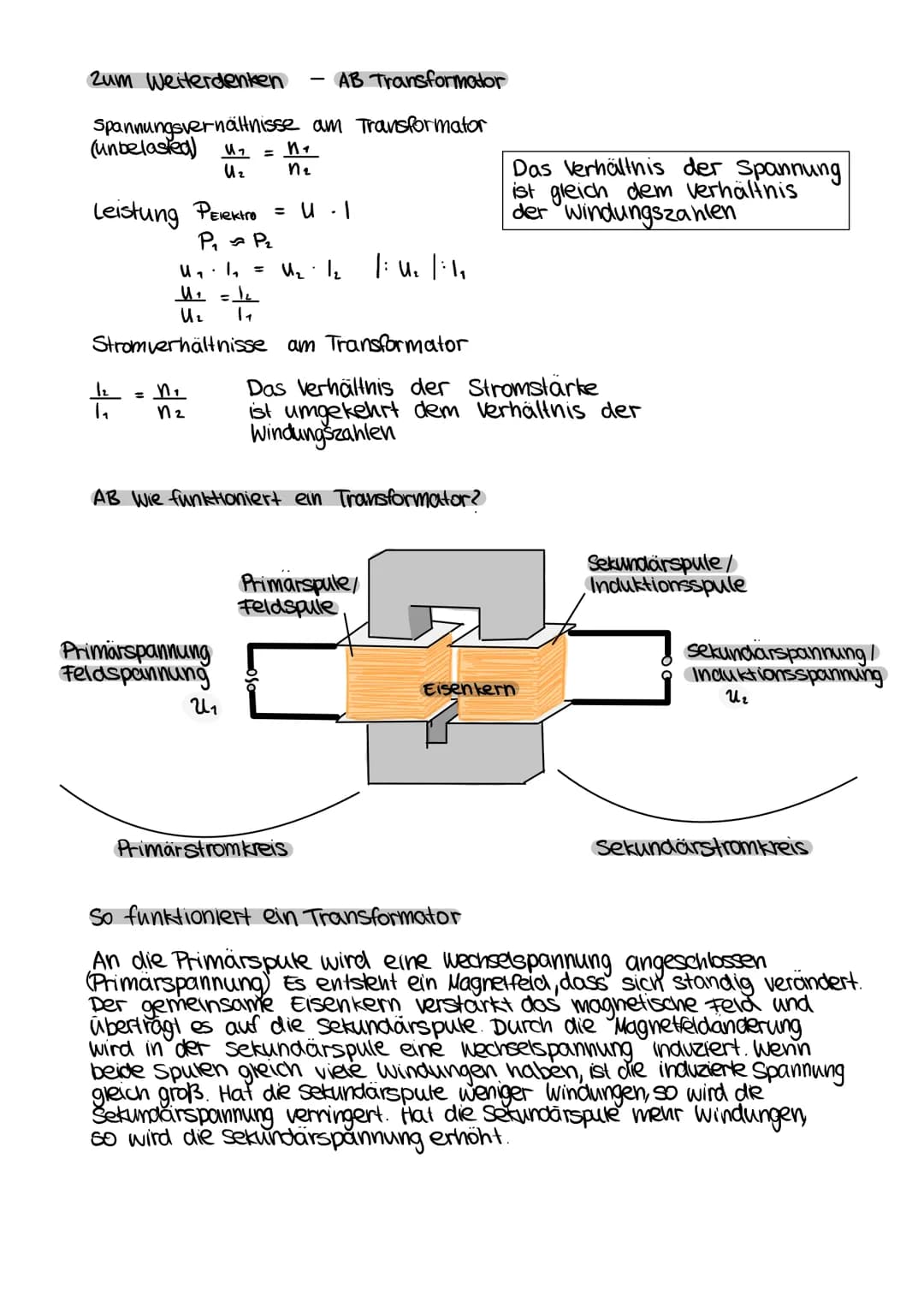

Ein Transformator besteht aus drei Hauptteilen, die perfekt zusammenarbeiten müssen. Die Primärspule (auch Feldspule genannt) ist an die Spannungsquelle angeschlossen und erzeugt das magnetische Feld. Die Sekundärspule (Induktionsspule) ist dort, wo die neue Spannung "herauskommt".

Der geschlossene Eisenkern ist das Herzstück des Ganzen - er verstärkt das Magnetfeld und überträgt es von der ersten zur zweiten Spule. Ohne ihn würde der Transformator nicht funktionieren!

So läuft's ab: Die Wechselspannung in der Primärspule erzeugt ein sich ständig veränderndes Magnetfeld. Dieses Feld wandert durch den Eisenkern zur Sekundärspule und induziert dort eine neue Spannung. Das funktioniert aber nur mit Wechselspannung, weil sich das Magnetfeld 50 mal pro Sekunde ändert!

⚠️ Wichtig: Transformatoren funktionieren NICHT mit Gleichspannung - das Magnetfeld muss sich ändern!

Berechnungen am Transformator - Die Formeln, die du brauchst

Jetzt wird's mathematisch, aber keine Panik - die Transformatorengesetze sind eigentlich logisch aufgebaut! Für die Spannung gilt: U₂ = $n₂/n₁$ × U₁. Das heißt: Mehr Windungen in der Sekundärspule = höhere Spannung.

Bei der Stromstärke läuft's umgekehrt: I₂ = $n₁/n₂$ × I₁. Wenn die Spannung steigt, sinkt der Strom - und umgekehrt. Das macht auch Sinn, weil die Energie erhalten bleiben muss!

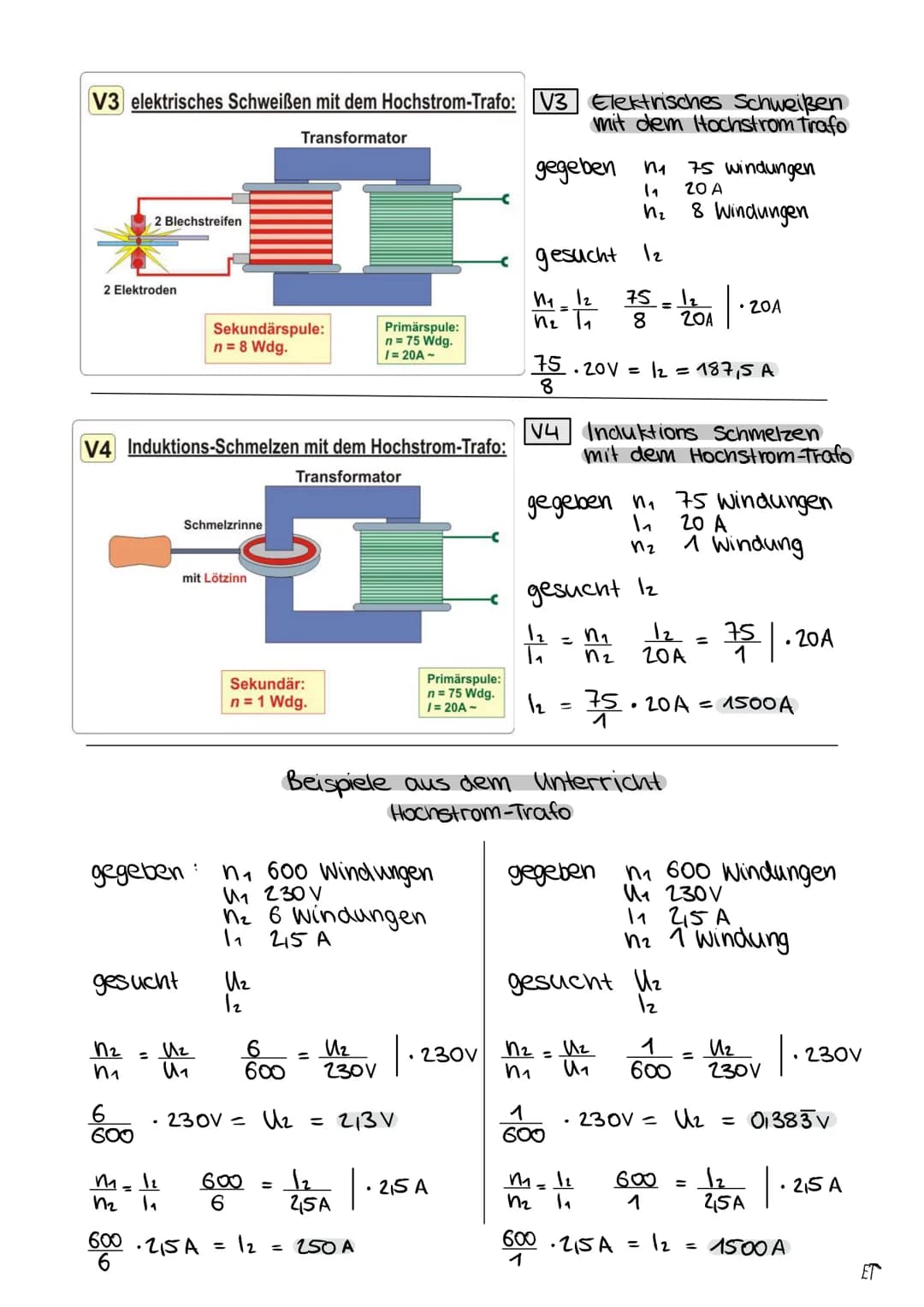

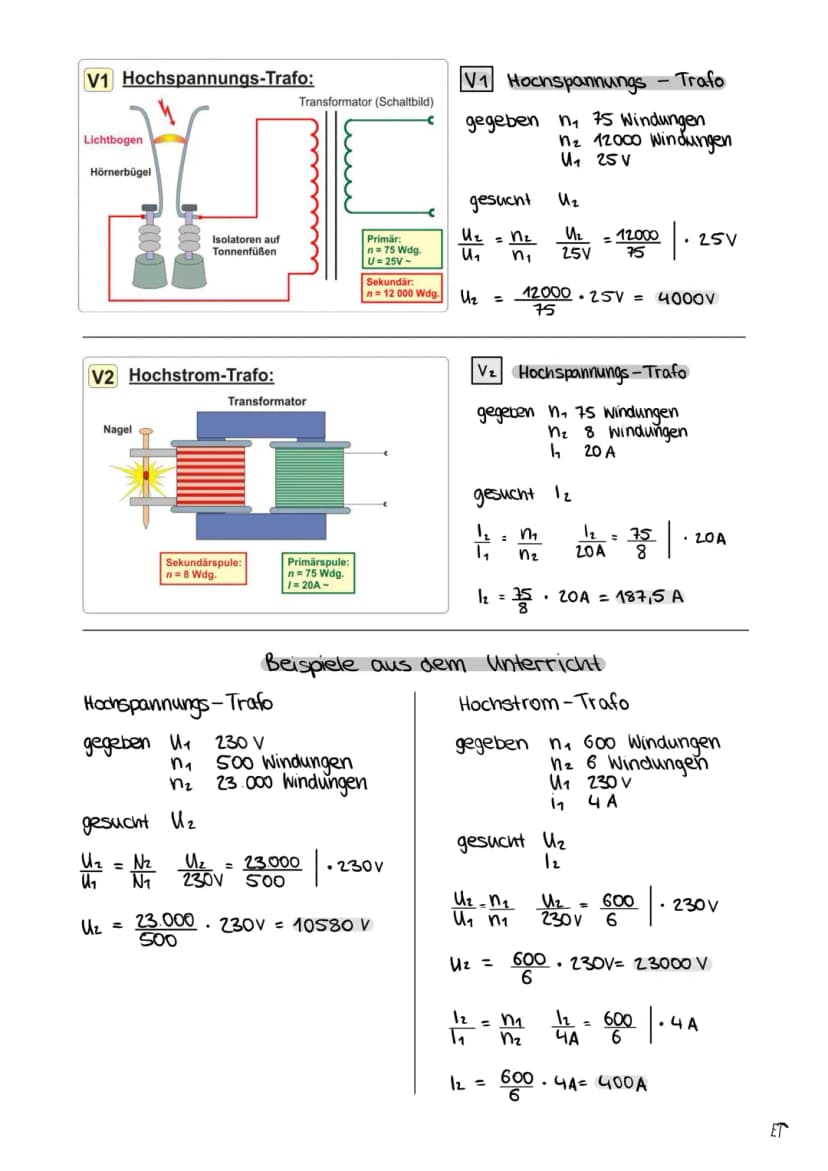

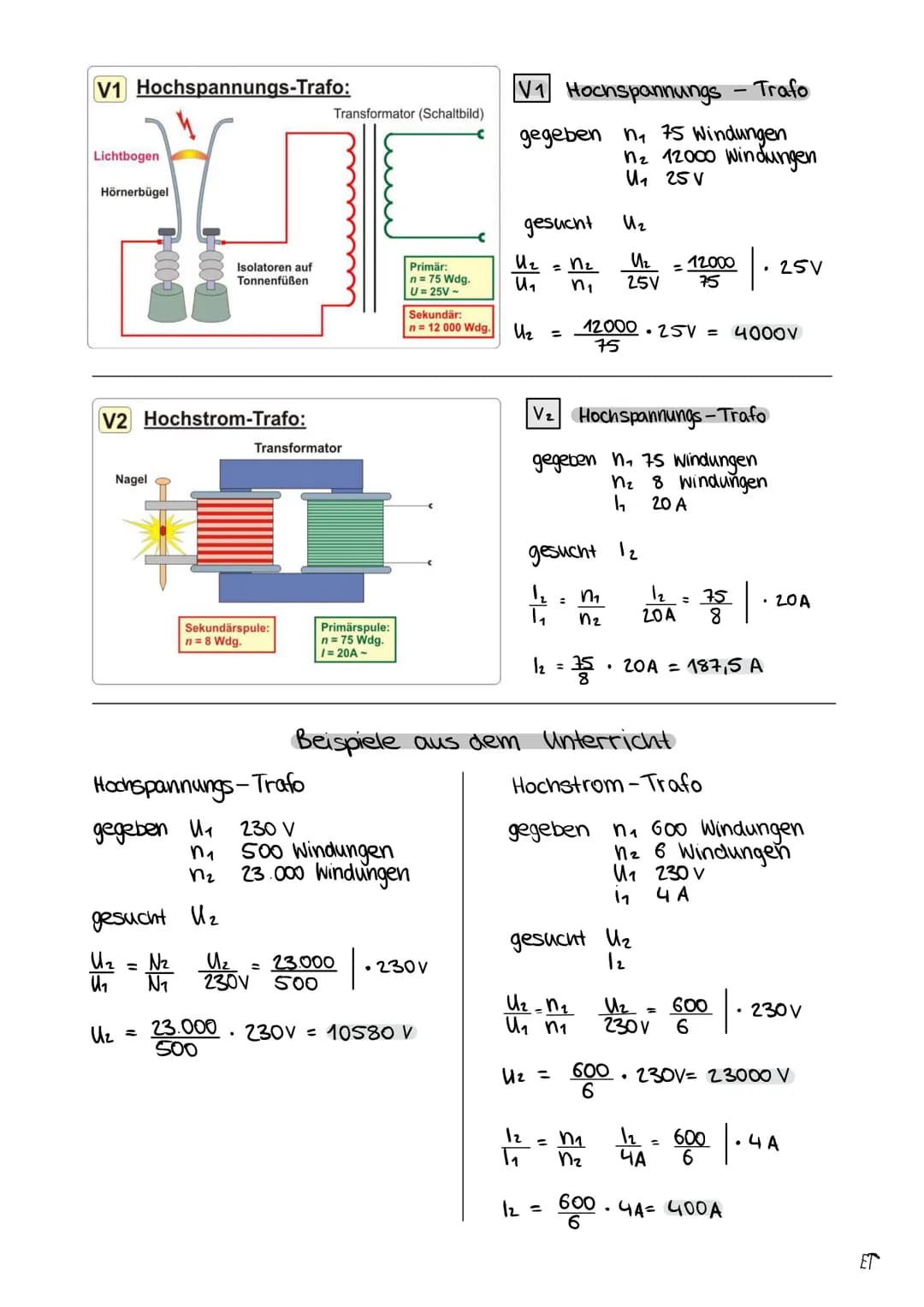

Schauen wir uns ein Beispiel an: Du hast 75 Windungen primär, 12.000 sekundär und legst 25V an. Dann rechnest du: U₂ = (12.000/75) × 25V = 4.000V. Krass, oder? Aus 25V werden 4.000V!

Bei einem Hochstrom-Trafo mit wenigen Sekundärwindungen (z.B. nur 8) wird aus einem 20A-Eingangsstrom ein 187,5A-Ausgangsstrom. Perfekt zum Schweißen!

🔢 Rechentipp: Mehr Windungen = mehr Spannung, weniger Strom. Weniger Windungen = weniger Spannung, mehr Strom!

Hochstromtransformatoren - Wenn Metall schmilzt

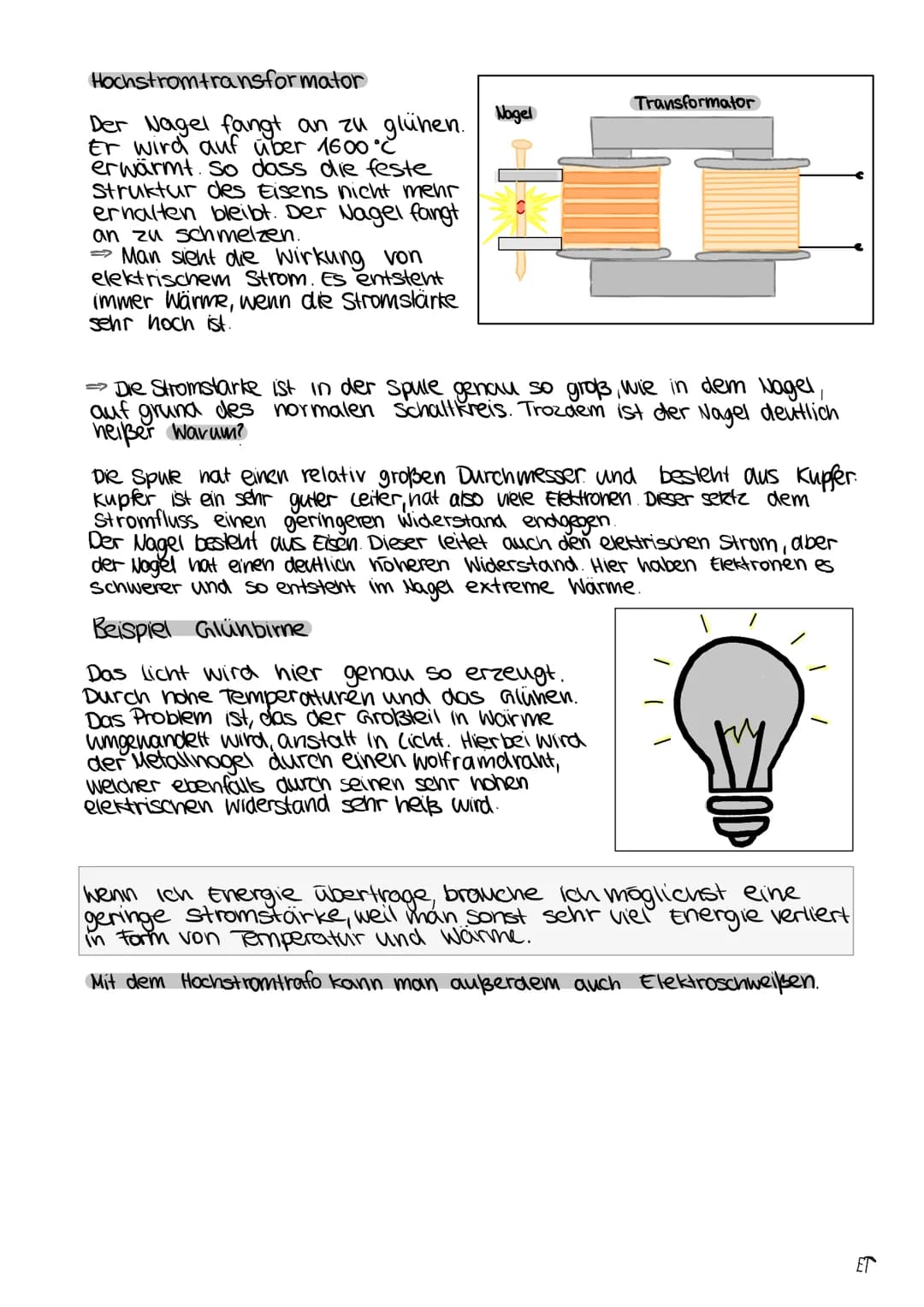

Hochstromtransformatoren sind das Gegenteil von Hochspannungstrafos - sie erzeugen extrem hohe Stromstärken bei niedrigen Spannungen. Das Experiment mit dem glühenden Nagel zeigt's perfekt: Der Nagel wird über 1.600°C heiß und fängt an zu schmelzen!

Warum wird der Nagel so heiß, die Spule aber nicht? Das liegt am elektrischen Widerstand! Die Spule aus Kupfer hat einen niedrigen Widerstand, der Eisennagel einen viel höheren. Die Elektronen haben es schwerer durch das Eisen zu fließen - dadurch entsteht extreme Wärme.

Genau so funktioniert übrigens auch eine Glühbirne: Ein Wolframdraht mit hohem Widerstand wird durch den Strom so heiß, dass er leuchtet. Das Problem: Der Großteil der Energie wird zu Wärme statt zu Licht!

Mit Hochstromtrafos kannst du sogar Elektroschweißen - die hohe Stromstärke erhitzt das Metall so stark, dass es schmilzt und sich verbinden lässt.

⚡ Energietipp: Hohe Stromstärken bedeuten hohe Verluste durch Wärme - deshalb übertragen Stromleitungen Energie mit hoher Spannung!

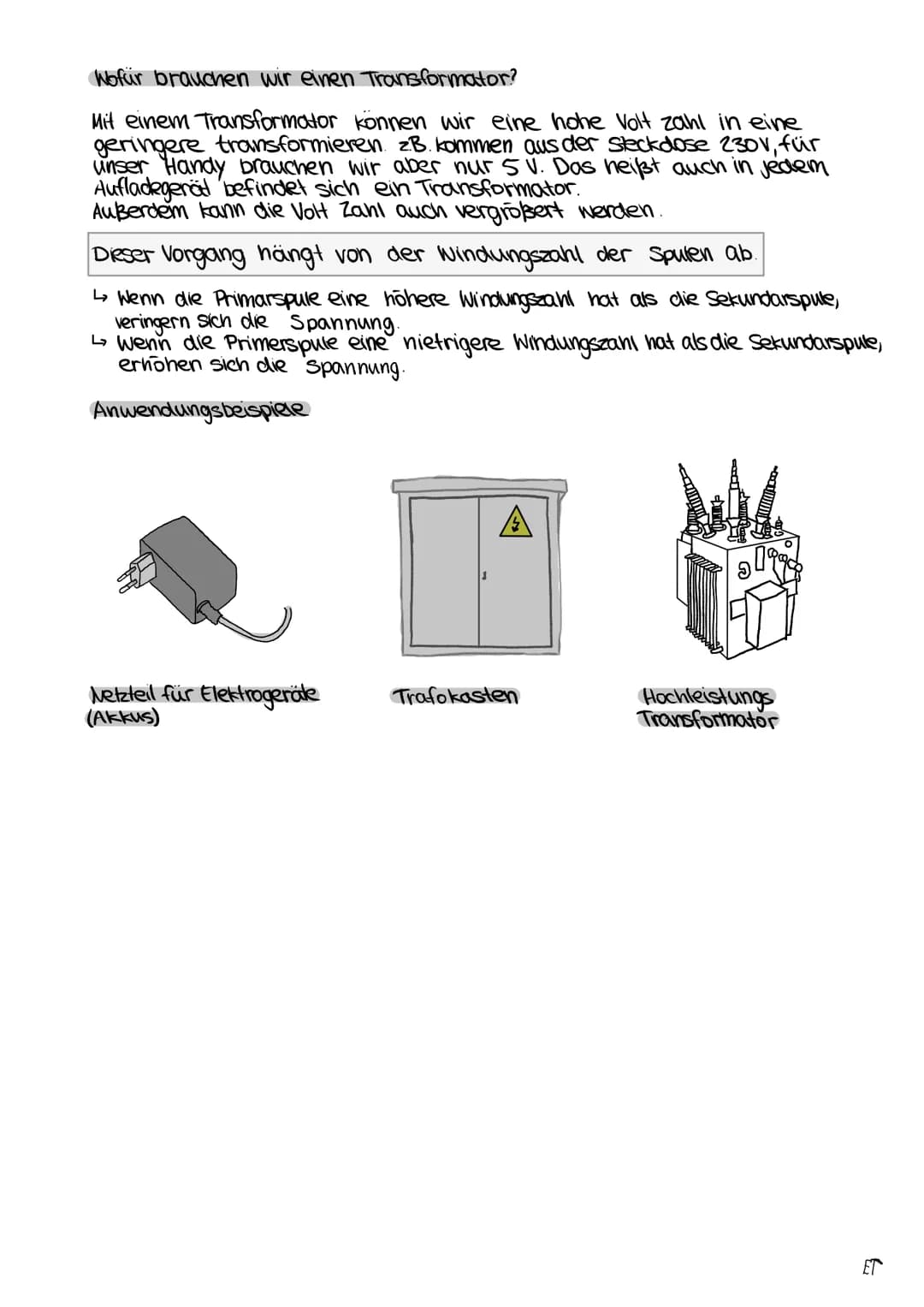

Wofür brauchen wir Transformatoren im Alltag?

Transformatoren sind überall in deinem Leben, auch wenn du sie nicht siehst! In jedem Handy-Ladegerät steckt ein kleiner Trafo, der die 230V aus der Steckdose in die 5V für dein Handy umwandelt. Ohne ihn würde dein Handy beim ersten Ladeversuch durchbrennen!

Die Regel ist simpel: Hat die Primärspule mehr Windungen als die Sekundärspule, wird die Spannung kleiner (wie beim Ladegerät). Hat die Primärspule weniger Windungen, wird die Spannung größer (wie bei Hochspannungsleitungen).

Du findest Trafos in Netzteilen für Elektrogeräte, in den grauen Trafokästen in deiner Nachbarschaft und als riesige Hochleistungstransformatoren bei Kraftwerken. Sie sorgen dafür, dass jedes Gerät genau die Spannung bekommt, die es braucht.

🔌 Alltagstipp: Schau mal auf dein Ladegerät - da steht drauf: "Input: 230V" und "Output: 5V" - das ist der Trafo bei der Arbeit!

Spezielle Anwendungen - Schweißen und Schmelzen

Mit Hochstrom-Transformatoren kannst du richtig spektakuläre Sachen machen! Beim elektrischen Schweißen erzeugst du aus 20A Eingangsstrom satte 187,5A Ausgangsstrom - genug, um zwei Blechstreifen miteinander zu verschmelzen.

Noch krasser ist das Induktions-Schmelzen: Mit nur einer Windung in der Sekundärspule entstehen aus 20A plötzlich 1.500A! Diese extreme Stromstärke bringt sogar Lötzinn zum Schmelzen, ohne dass du das Metall direkt berührst.

Die Rechnungen sind eigentlich einfach: Für den Schweißtrafo mit 75 zu 8 Windungen rechnest du I₂ = (75/8) × 20A = 187,5A. Beim Schmelztrafo mit 75 zu 1 Windung wird's richtig heftig: I₂ = (75/1) × 20A = 1.500A!

In der Praxis sind die Werte nicht ganz so hoch, weil das Lenzsche Gesetz entgegenwirkt - aber immer noch mehr als genug zum Schweißen und Schmelzen.

🔥 Praxistipp: Je weniger Windungen in der Sekundärspule, desto höher die Stromstärke - perfekt für Schweißarbeiten!

Die wichtigsten Transformatorengesetze

Die Transformatorengesetze sind eigentlich logisch aufgebaut und helfen dir bei allen Berechnungen. Das Spannungsverhältnis entspricht dem Windungsverhältnis: U₁/U₂ = n₁/n₂. Das bedeutet: Doppelte Windungszahl = doppelte Spannung!

Beim Stromverhältnis läuft's umgekehrt: I₁/I₂ = n₂/n₁. Wenn die Spannung steigt, sinkt der Strom proportional. Das muss so sein, weil die Leistung $P = U × I$ in etwa gleich bleiben muss - Energie kann nicht aus dem Nichts entstehen!

So funktioniert's im Detail: Die Wechselspannung an der Primärspule erzeugt ein sich ständig veränderndes Magnetfeld. Der Eisenkern verstärkt dieses Feld und überträgt es zur Sekundärspule, wo eine neue Spannung induziert wird.

Die Höhe der induzierten Spannung hängt direkt von der Windungszahl ab: Gleich viele Windungen = gleiche Spannung. Mehr Windungen sekundär = höhere Spannung. Weniger Windungen sekundär = niedrigere Spannung.

📐 Formelmerker: U₂/U₁ = n₂/n₁ für Spannung und I₁/I₂ = n₂/n₁ für Strom - das sind deine Grundformeln!

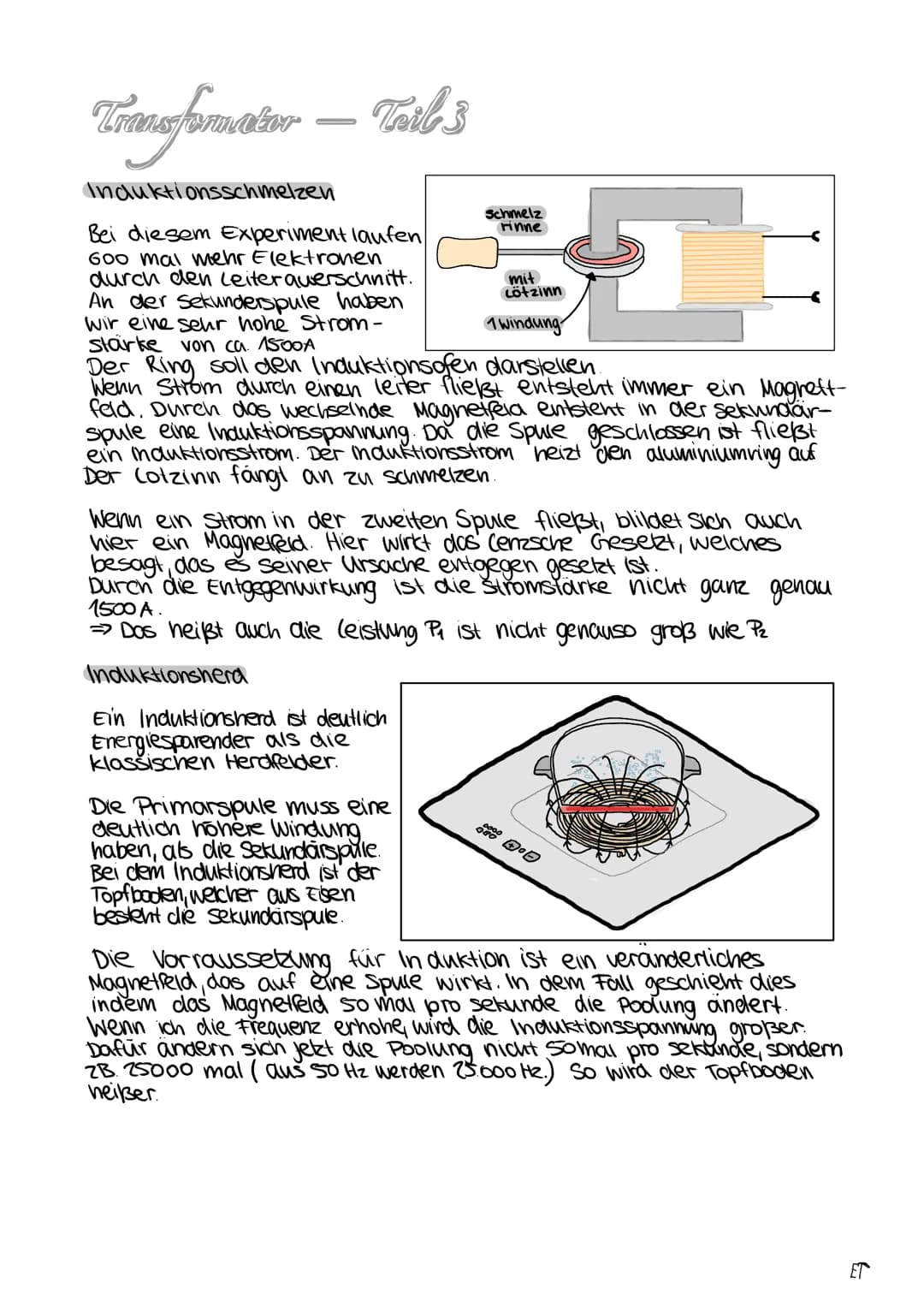

Induktionsschmelzen und Induktionsherd

Induktionsschmelzen ist wie Zauberei: Du erzeugst 1.500A in einer einzigen Windung und bringst Lötzinn zum Schmelzen, ohne es direkt zu berühren! Das funktioniert, weil der Induktionsstrom den Aluminiumring so stark aufheizt, dass das Lötzinn schmilzt.

Das Lenzsche Gesetz sorgt dafür, dass die Stromstärke nicht ganz 1.500A erreicht - es besagt, dass die induzierte Wirkung ihrer Ursache entgegenwirkt. Deshalb sind auch die Leistungen P₁ und P₂ nicht ganz gleich.

Dein Induktionsherd funktioniert genauso! Er ist viel energiesparender als normale Herdplatten, weil der Topfboden (aus Eisen) praktisch die Sekundärspule ist. Die Primärspule unter dem Kochfeld hat viele Windungen, der Topfboden praktisch nur "eine Windung".

Der Trick: Statt 50 Hz wie im normalen Stromnetz nutzen Induktionsherde 25.000 Hz! Durch diese hohe Frequenz wird die Induktionsspannung viel größer und der Topf wird schneller heiß.

🍳 Küchen-Physik: Beim Induktionsherd wird nur der Topf heiß, nicht die Kochplatte - deshalb ist er so effizient!

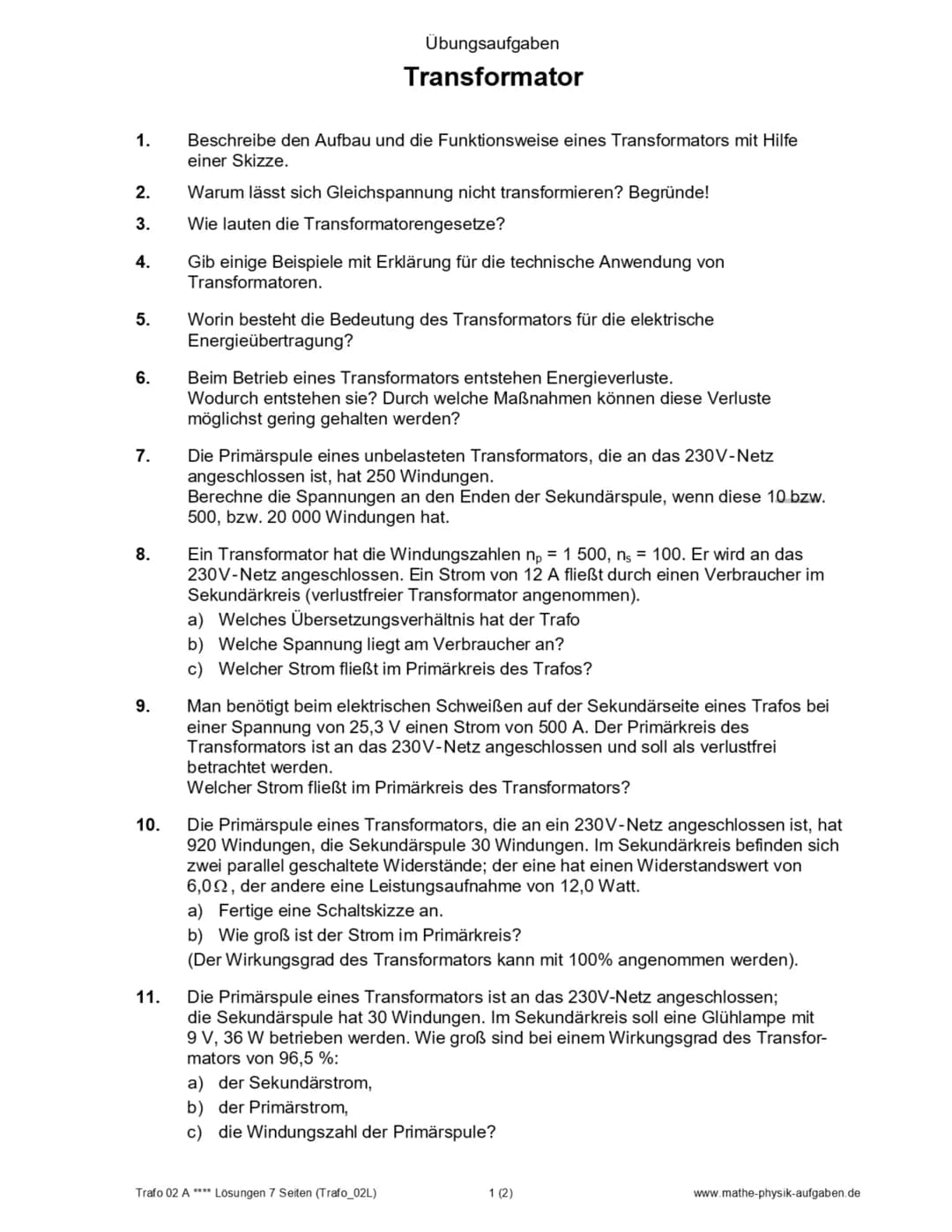

Übungsaufgaben zum Transformator

Diese Übungsaufgaben helfen dir, das Gelernte zu festigen und dich auf Tests vorzubereiten. Du findest hier alles von der Grundfunktion bis zu komplexeren Berechnungen mit Wirkungsgraden und parallel geschalteten Widerständen.

Die wichtigsten Punkte für deine Klausur: Transformatoren funktionieren nur mit Wechselspannung, weil sich das Magnetfeld ändern muss. Die Transformatorengesetze U₁/U₂ = n₁/n₂ und I₁/I₂ = n₂/n₁ musst du auswendig können!

Bei den Rechenaufgaben gehst du immer gleich vor: Gegeben und gesucht notieren, die passende Formel wählen und einsetzen. Denk dran, dass in der Realität Energieverluste auftreten - deshalb ist der Wirkungsgrad nie 100%.

Besonders wichtig ist die Bedeutung für die Energieübertragung: Hochspannung bedeutet niedrigen Strom und damit weniger Verluste in den Leitungen. Deshalb transportieren Stromleitungen Energie mit Hochspannung und wandeln sie erst vor Ort in niedrigere Spannungen um.

📝 Prüfungstipp: Lerne die Transformatorengesetze auswendig und übe die Umstellung der Formeln - das bringt dir sichere Punkte!
