Der Transformator ist ein wichtiges elektrisches Gerät zur Umwandlung von Spannungen und Strömen. Seine Funktion basiert auf elektromagnetischer Induktion und dem Verhältnis der Windungszahlen zwischen Primär- und Sekundärspule. Durch Variation der Windungszahlen lassen sich Spannung und Stromstärke gezielt erhöhen oder verringern. Dabei gilt: Je mehr Windungen, desto höher die Spannung und geringer der Strom. Zentrale Formeln beschreiben die Zusammenhänge zwischen Windungszahlen, Spannungen und Stromstärken. Der Transformator funktioniert nur mit Wechselspannung, da nur ein sich änderndes Magnetfeld eine Spannung in der Sekundärspule induzieren kann.

14.1.2021

2205

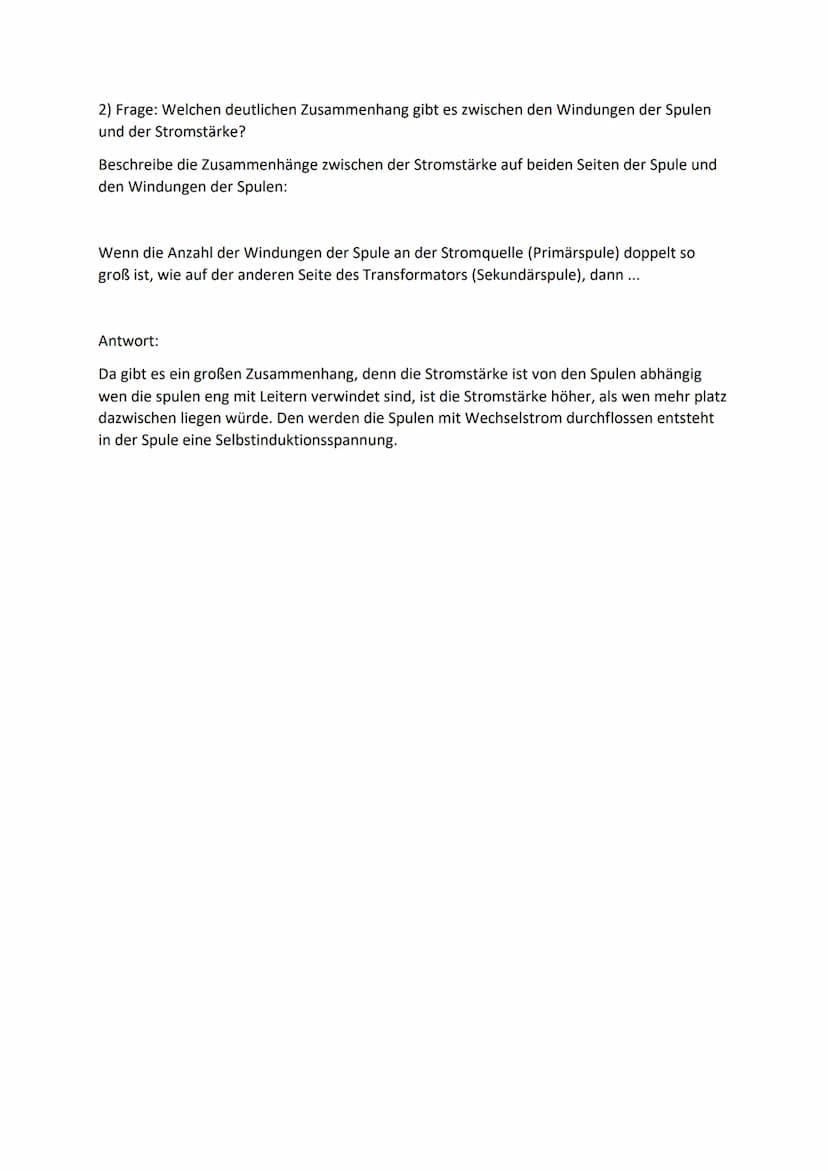

Zusammenhang zwischen Windungen und Stromstärke

Die Anzahl der Windungen in den Spulen eines Transformators hat einen signifikanten Einfluss auf die Stromstärke. Je enger die Spulen mit Leitern umwickelt sind, desto höher ist die resultierende Stromstärke.

Vocabulary: Selbstinduktionsspannung ist die Spannung, die in einer Spule entsteht, wenn sie von einem sich ändernden Magnetfeld durchflossen wird.

Wenn Wechselstrom durch die Spulen fließt, entsteht in der Spule eine Selbstinduktionsspannung. Dies ist ein grundlegendes Prinzip für die Funktionsweise des Transformators.

Highlight: Die Stromstärke verhält sich umgekehrt proportional zu den Windungszahlen der Spulen.

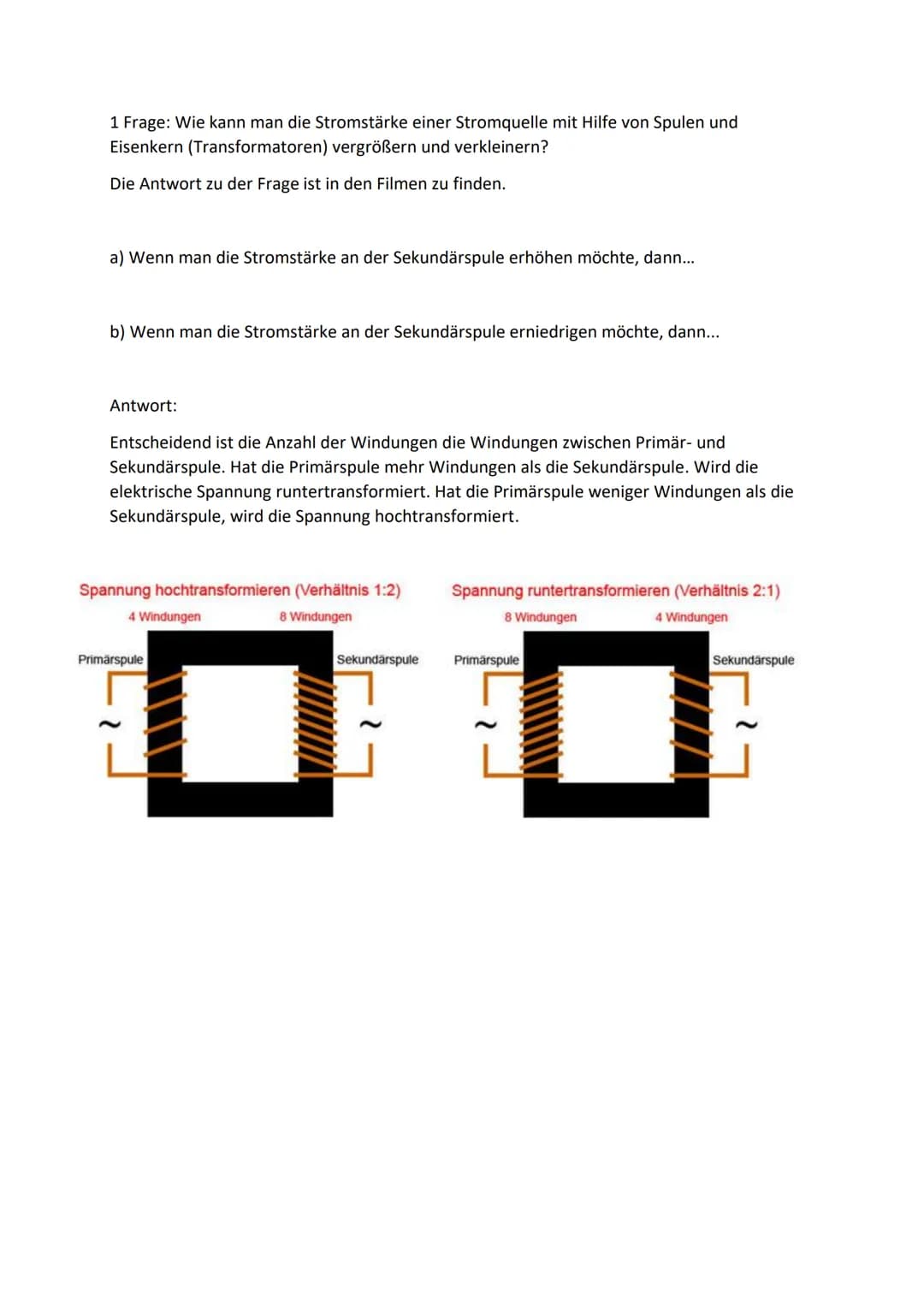

1 Frage: Wie kann man die Stromstärke einer Stromquelle mit Hilfe von Spulen und
Eisenkern (Transformatoren) vergrößern und verkleinern?
Die

Zusammenhang zwischen Windungen und Spannung

Die Beziehung zwischen den Windungen der Spulen und der resultierenden Spannung in einem Transformator ist von grundlegender Bedeutung für dessen Funktionsweise.

Vocabulary: Induktion bezeichnet den Vorgang, bei dem eine Spannung in einem Leiter erzeugt wird, wenn sich das umgebende Magnetfeld ändert.

Die Spule induziert eine Spannung, wobei das Magnetfeld der Auslöser für diesen Prozess ist. Wenn eine Spule von Wechselstrom durchflossen wird, entsteht um sie herum ein sich ständig änderndes Magnetfeld, was wiederum zu einer Selbstinduktion in der Spule führt.

Highlight: Die induzierte Spannung ist direkt proportional zur Anzahl der Windungen in der Spule.

Öffnen

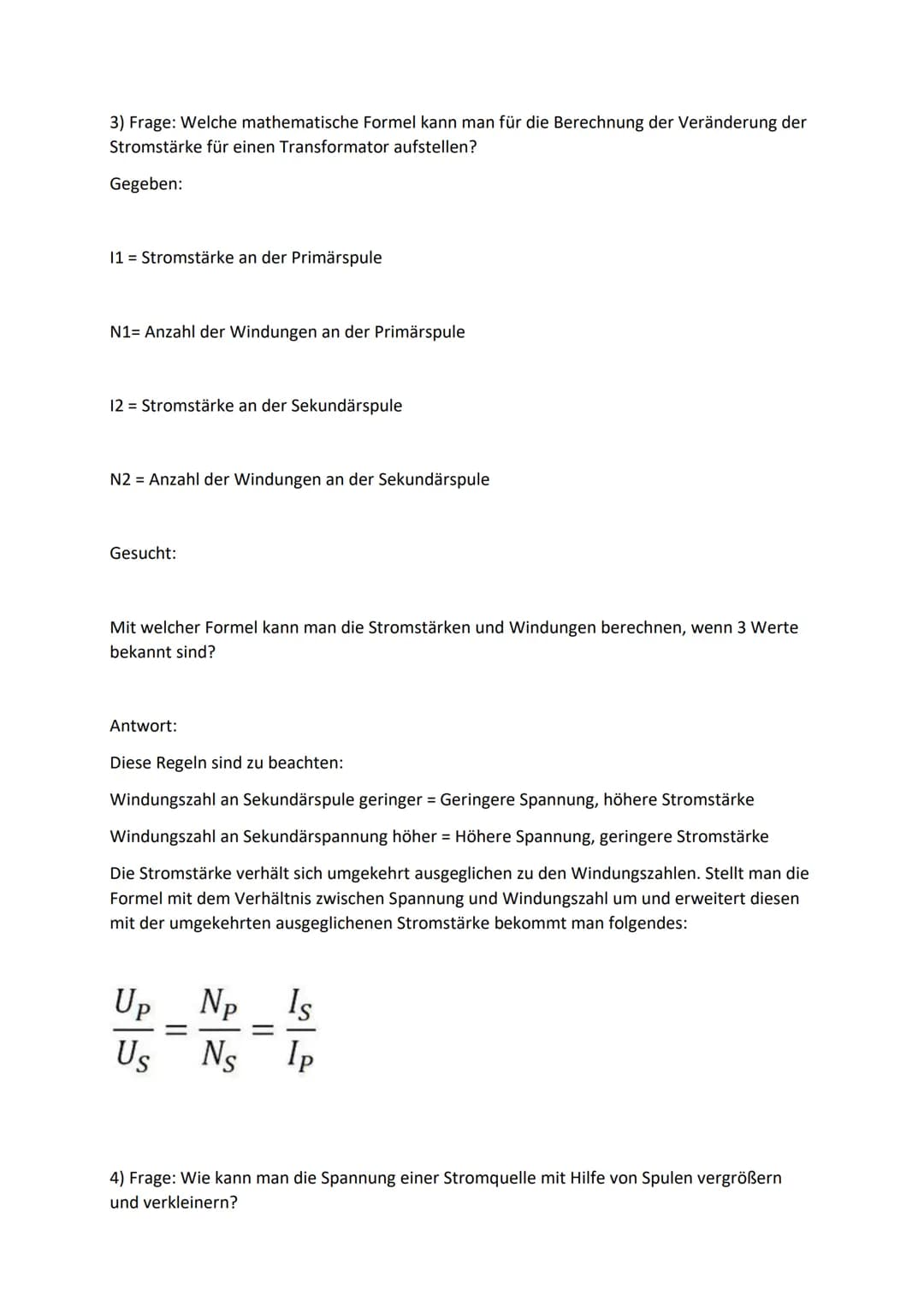

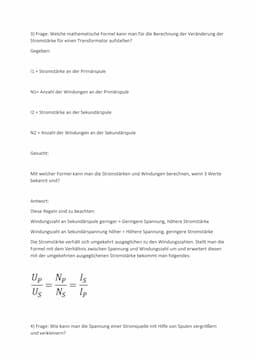

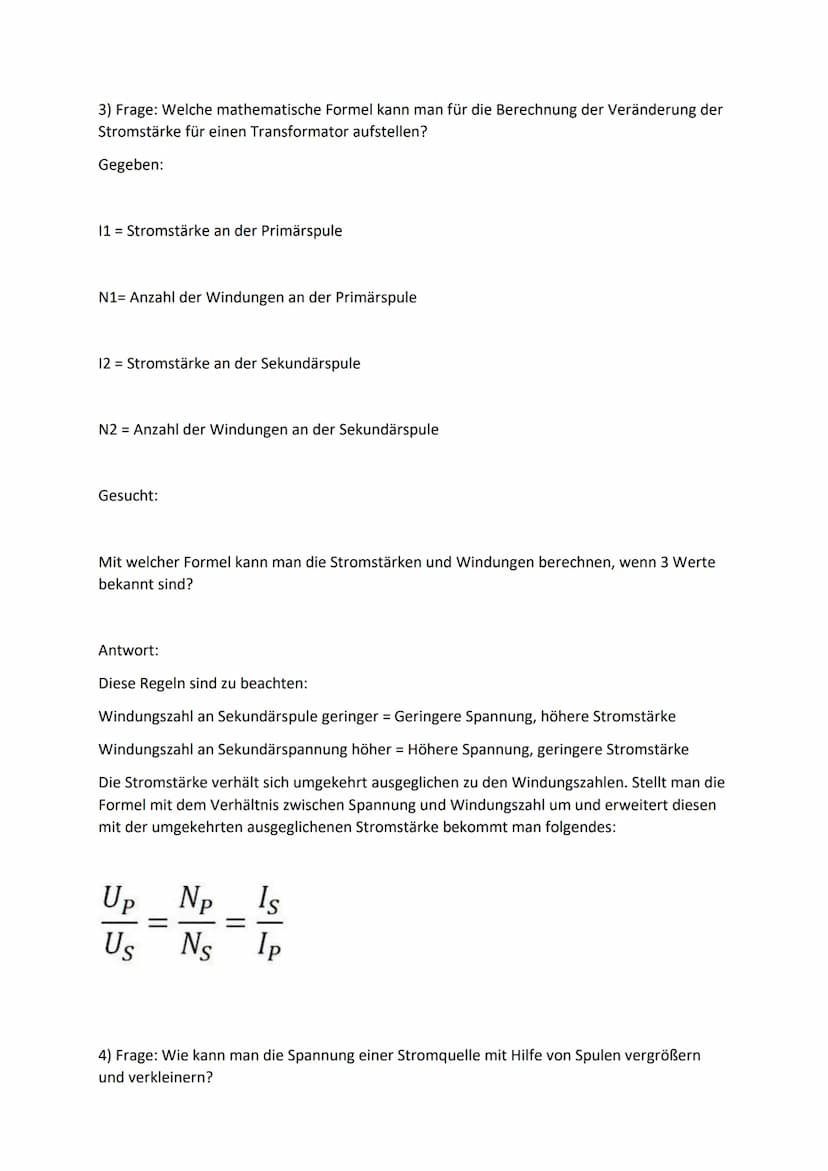

Mathematische Formeln für Transformatoren

Für die Berechnung der Veränderung der Stromstärke in einem Transformator wird folgende Formel verwendet:

Formel: Up/Us = Np/Ns = Is/Ip

Dabei steht:

Up für die Spannung an der Primärspule
Us für die Spannung an der Sekundärspule
Np für die Anzahl der Windungen an der Primärspule
Ns für die Anzahl der Windungen an der Sekundärspule
Is für die Stromstärke an der Sekundärspule
Ip für die Stromstärke an der Primärspule

Diese Formel verdeutlicht die inverse Beziehung zwischen Spannung und Stromstärke in Bezug auf die Windungszahlen.

Beispiel: Wenn die Primärspule doppelt so viele Windungen wie die Sekundärspule hat, ist die Spannung an der Sekundärspule halb so groß, aber die Stromstärke doppelt so hoch wie an der Primärspule.

Öffnen

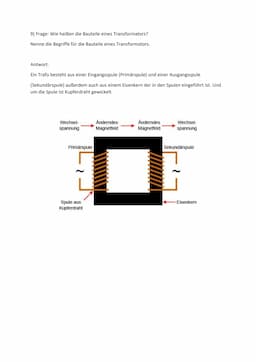

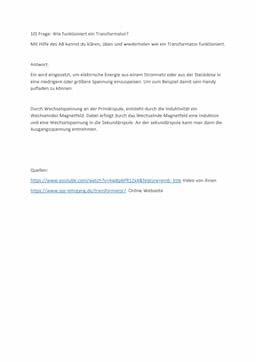

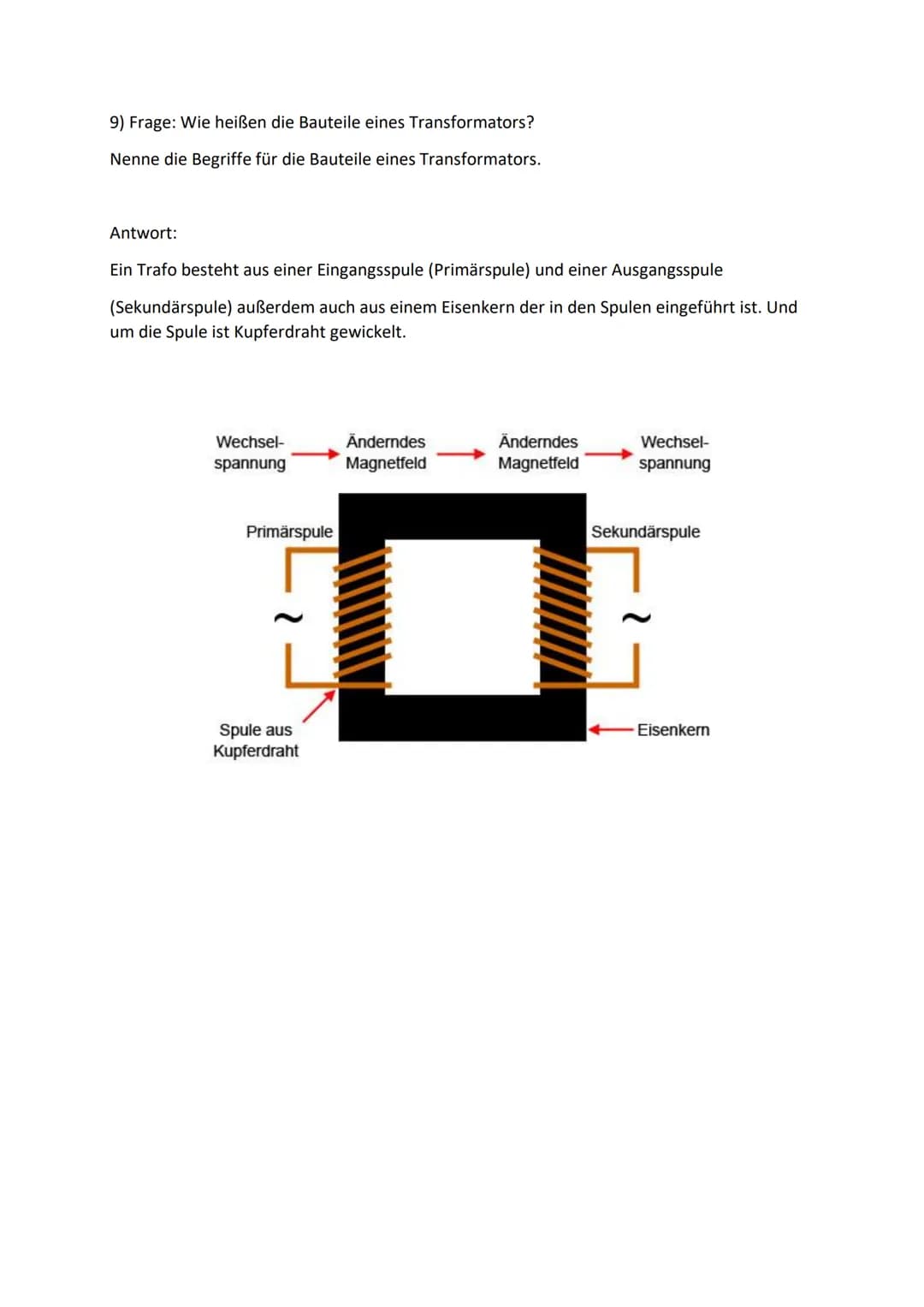

Grundlagen des Transformators

Der Transformator ist ein entscheidendes Gerät in der Elektrotechnik, das zur Umwandlung von elektrischen Spannungen und Strömen dient. Seine Funktionsweise basiert auf dem Prinzip der elektromagnetischen Induktion und dem Verhältnis der Windungszahlen zwischen Primär- und Sekundärspule.

Definition: Ein Transformator ist ein elektrisches Gerät, das Wechselspannung und -strom von einem Spannungsniveau in ein anderes umwandelt, ohne die Frequenz zu ändern.

Die Beziehung zwischen den Windungszahlen der Spulen und der resultierenden Spannung bzw. Stromstärke ist von zentraler Bedeutung:

Highlight: Hat die Primärspule mehr Windungen als die Sekundärspule, wird die Spannung heruntertransformiert. Im umgekehrten Fall wird die Spannung hochtransformiert.

Zur Veranschaulichung:

Spannungserhöhung (Verhältnis 1:2): Primärspule 4 Windungen, Sekundärspule 8 Windungen
Spannungsverringerung (Verhältnis 2:1): Primärspule 8 Windungen, Sekundärspule 4 Windungen

Beispiel: Bei einem Transformator mit 1000 Windungen an der Primärspule und einer angelegten Spannung von 230 Volt werden pro Windung 0,23 Volt übertragen.

Öffnen

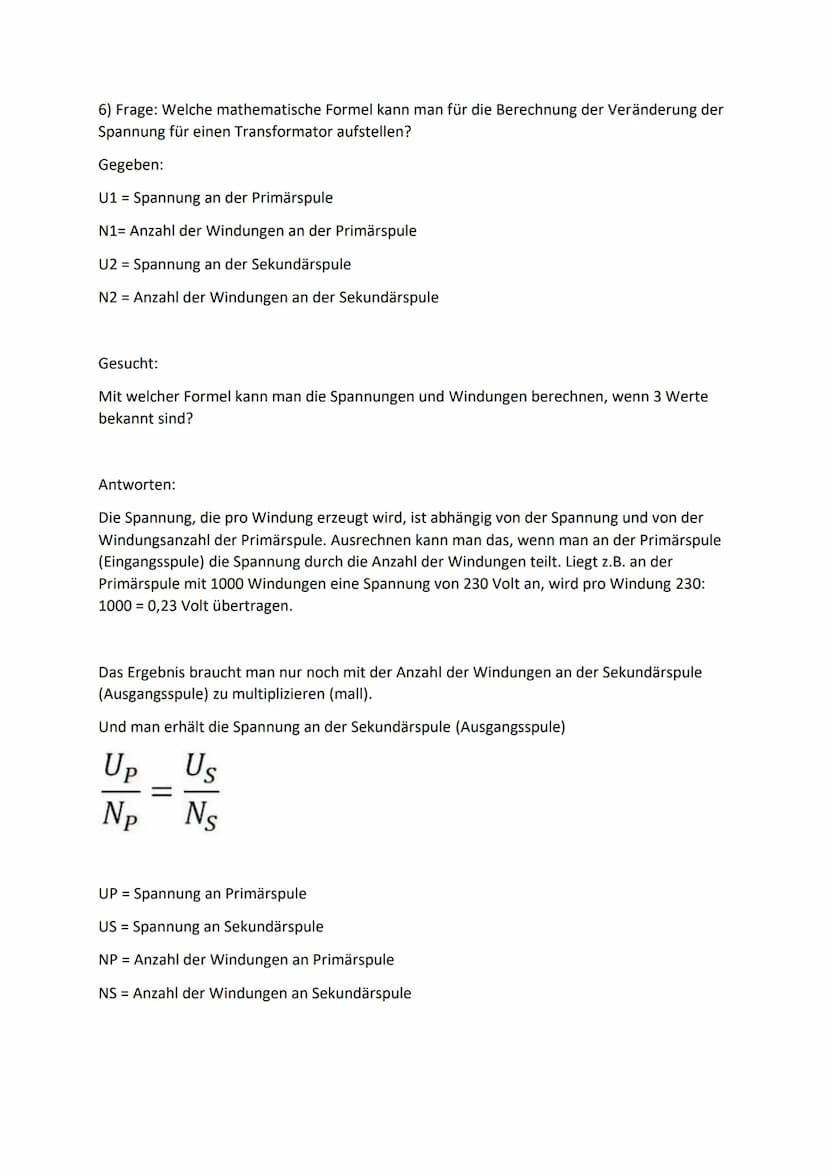

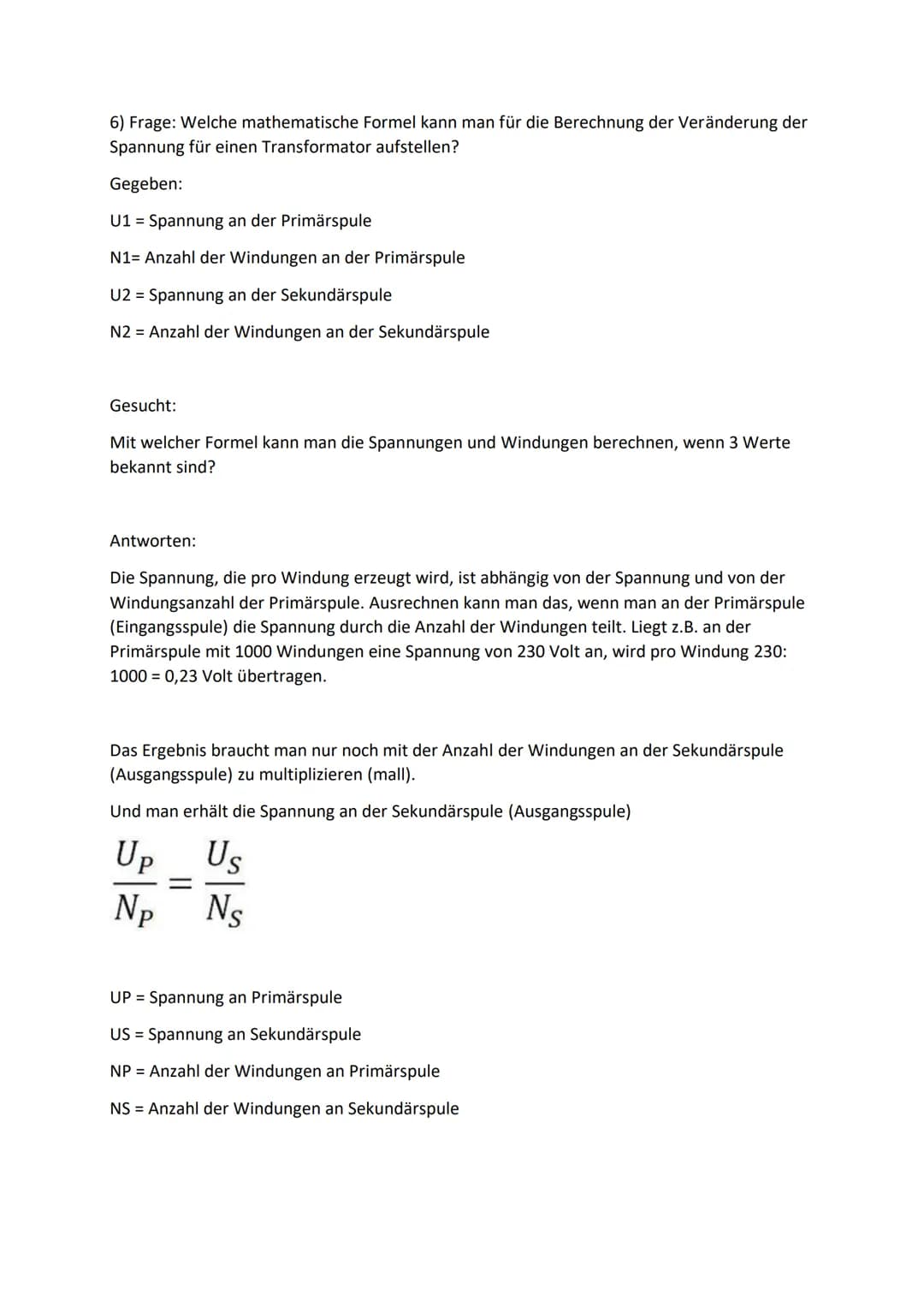

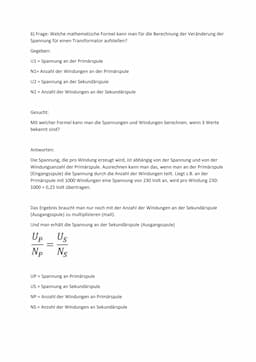

Mathematische Formel für Spannungsberechnung

Für die Berechnung der Spannungsveränderung in einem Transformator wird folgende Formel verwendet:

Formel: Up/Us = Np/Ns

Dabei steht:

Up für die Spannung an der Primärspule
Us für die Spannung an der Sekundärspule
Np für die Anzahl der Windungen an der Primärspule
Ns für die Anzahl der Windungen an der Sekundärspule

Diese Formel ermöglicht die Berechnung der Spannung oder der Windungszahl, wenn drei der vier Werte bekannt sind.

Beispiel: Bei einer Primärspule mit 1000 Windungen und einer angelegten Spannung von 230 Volt wird pro Windung 0,23 Volt übertragen. Multipliziert man diesen Wert mit der Anzahl der Windungen der Sekundärspule, erhält man die Ausgangsspannung.

Öffnen

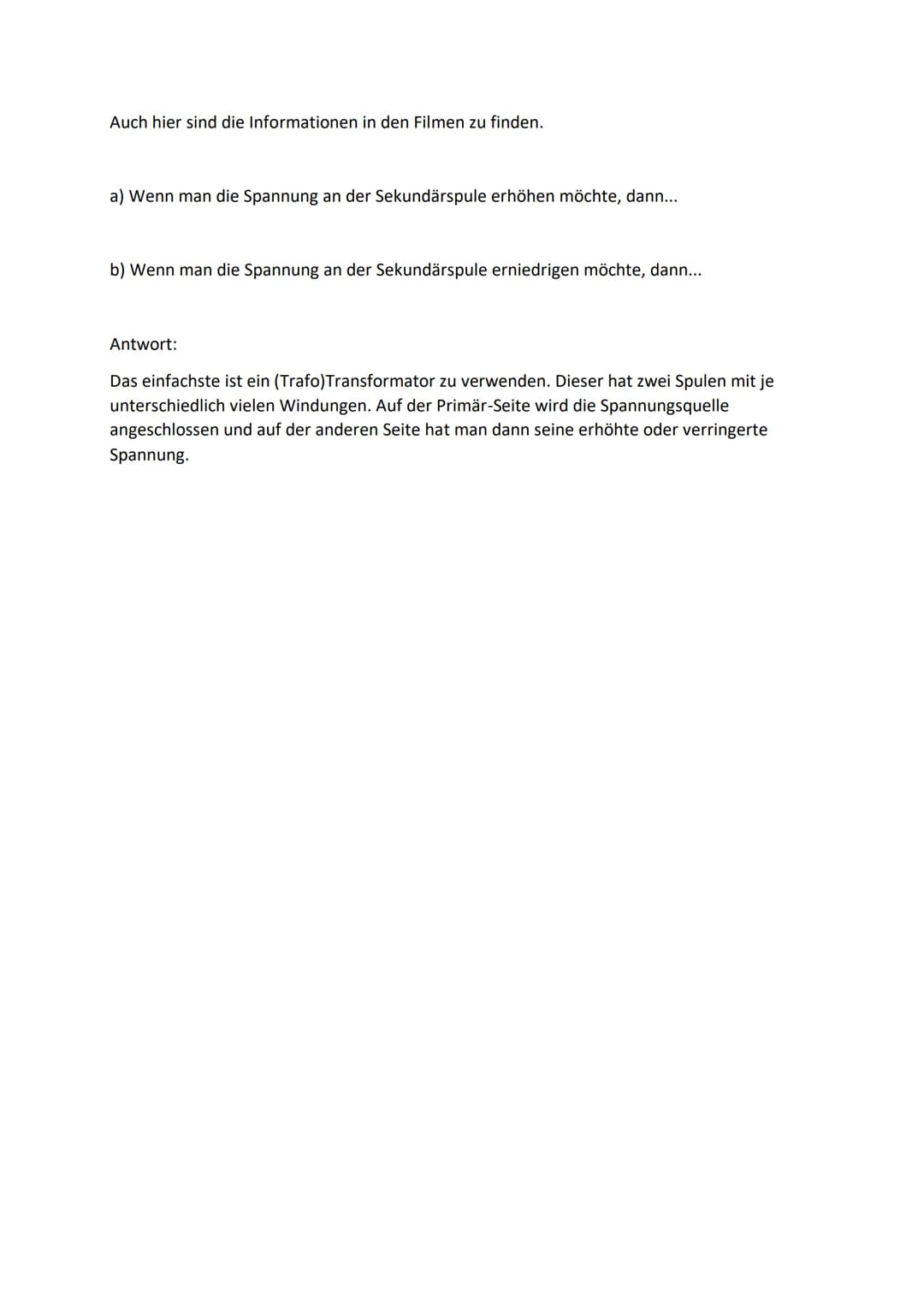

Spannungsveränderung durch Transformatoren

Ein Transformator kann effektiv zur Erhöhung oder Verringerung der Spannung einer Stromquelle eingesetzt werden. Der Prozess basiert auf dem Verhältnis der Windungszahlen zwischen Primär- und Sekundärspule.

Definition: Die Primärspule ist die Spule, an die die ursprüngliche Spannungsquelle angeschlossen wird, während die Sekundärspule die Spule ist, an der die veränderte Spannung abgegriffen wird.

Um die Spannung zu erhöhen, muss die Sekundärspule mehr Windungen als die Primärspule haben. Umgekehrt wird die Spannung verringert, wenn die Sekundärspule weniger Windungen als die Primärspule hat.

Highlight: Die Spannungsänderung ist direkt proportional zum Verhältnis der Windungszahlen zwischen Primär- und Sekundärspule.

Öffnen

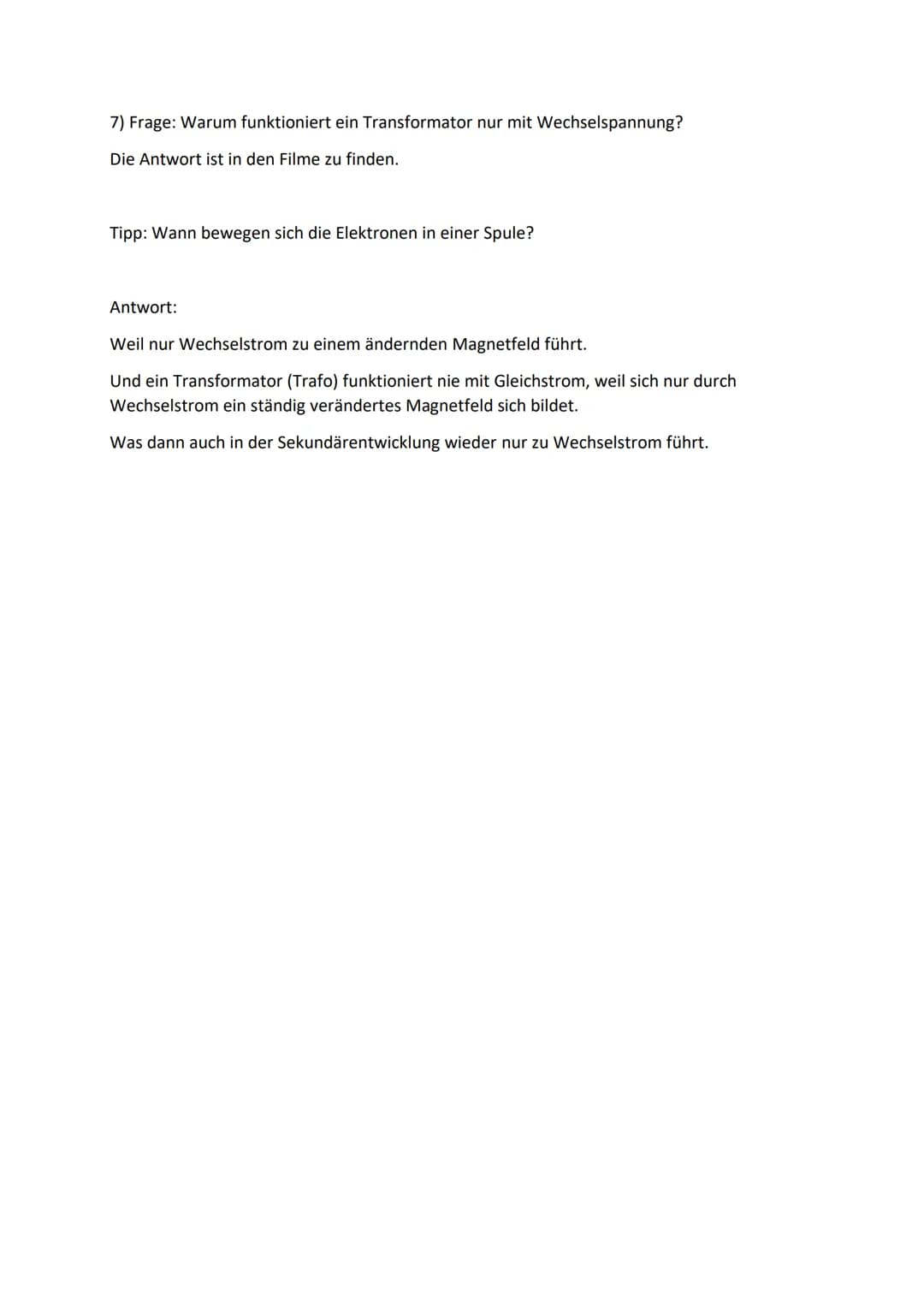

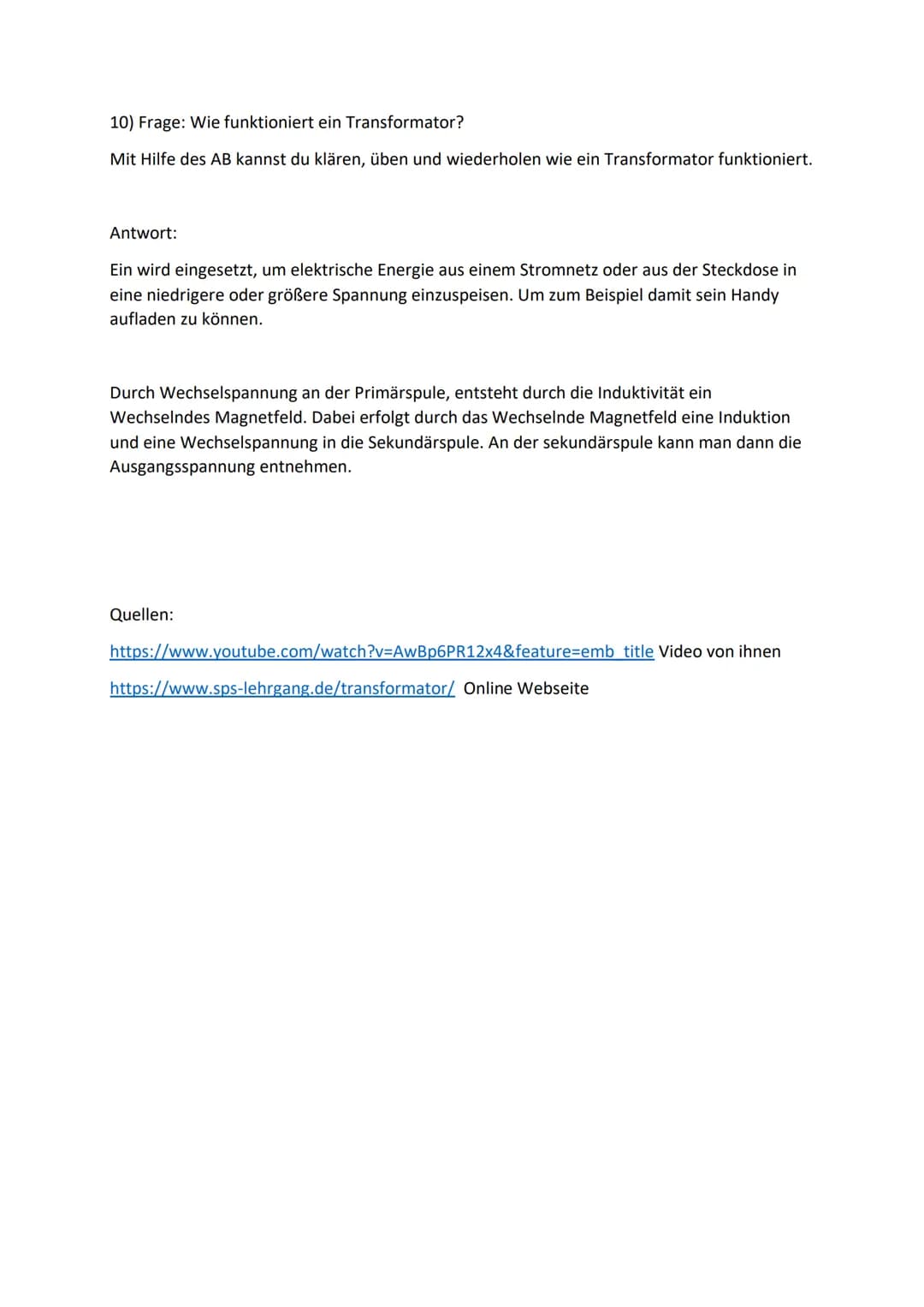

Funktionsweise des Transformators mit Wechselspannung

Ein Transformator funktioniert ausschließlich mit Wechselspannung, was auf dem Prinzip der elektromagnetischen Induktion beruht.

Definition: Wechselspannung ist eine elektrische Spannung, deren Polarität sich periodisch ändert.

Die Notwendigkeit von Wechselspannung für den Betrieb eines Transformators ergibt sich aus dem Faradayschen Induktionsgesetz. Dieses besagt, dass nur ein sich änderndes Magnetfeld eine Spannung in einem Leiter induzieren kann.

Highlight: Bei Gleichspannung würde sich das Magnetfeld nicht ändern, wodurch keine Induktion in der Sekundärspule stattfinden würde.

Die sich ständig ändernde Polarität der Wechselspannung erzeugt ein sich ständig änderndes Magnetfeld in der Primärspule. Dieses sich ändernde Magnetfeld induziert dann eine Spannung in der Sekundärspule, wodurch die Energieübertragung ermöglicht wird.

Vocabulary: Induktionsgesetz beschreibt, wie ein sich änderndes Magnetfeld eine elektrische Spannung in einem Leiter erzeugt.

Öffnen
