Elektrisches und magnetisches Feld: Einfache Physik-Zusammenfassung

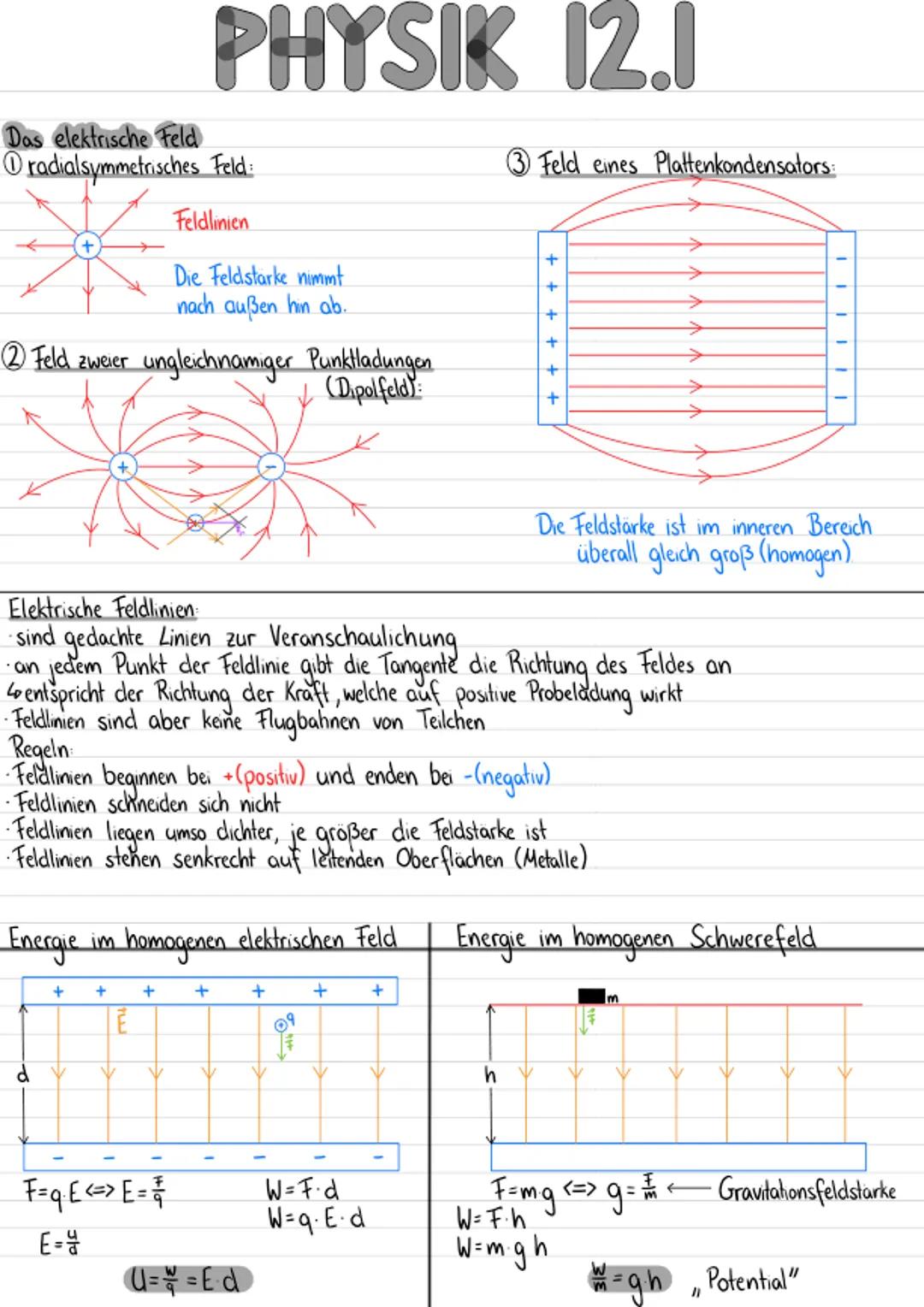

Das elektrische Feld - Grundlagen

Elektrische Feldlinien sind wie unsichtbare Straßen, die zeigen, wohin sich positive Ladungen bewegen würden. Sie starten immer bei positiven Ladungen und enden bei negativen - wie ein Fluss, der vom Berg ins Tal fließt.

Es gibt drei wichtige Feldtypen: Das radialsymmetrische Feld um einzelne Ladungen (wird nach außen schwächer), das Dipolfeld zwischen zwei gegensätzlichen Ladungen und das homogene Feld im Plattenkondensator (überall gleich stark).

Die Feldstärke E beschreibt, wie stark das Feld an einem Punkt ist. Im homogenen Feld gilt die einfache Formel: E = U/d (Spannung durch Abstand). Je dichter die Feldlinien, desto stärker das Feld.

Merktipp: Feldlinien sind keine Flugbahnen! Sie zeigen nur die Kraftrichtung an.

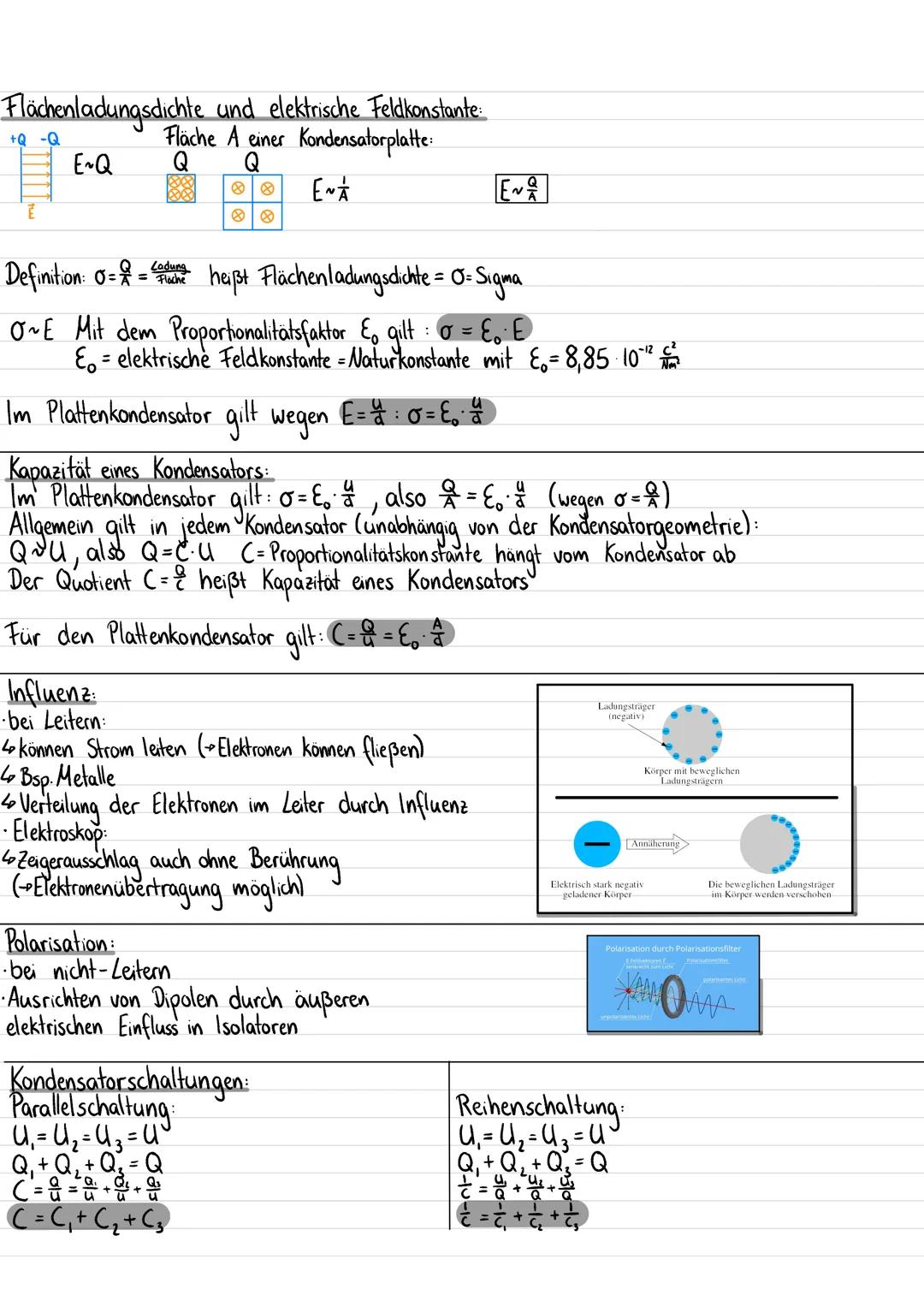

Kondensatoren und ihre Eigenschaften

Die Flächenladungsdichte σ (Sigma) gibt an, wie viel Ladung pro Quadratmeter auf einer Kondensatorplatte sitzt: σ = Q/A. Sie hängt direkt mit der Feldstärke zusammen über die elektrische Feldkonstante ε₀.

Kapazität C ist das Speichervermögen eines Kondensators: C = Q/U. Für Plattenkondensatoren gilt: C = ε₀ · A/d - größere Fläche bedeutet mehr Kapazität, größerer Abstand weniger.

Bei Kondensatorschaltungen addieren sich in der Parallelschaltung die Kapazitäten direkt $C = C₁ + C₂$, während sich in der Reihenschaltung die Kehrwerte addieren $1/C = 1/C₁ + 1/C₂$.

Influenz und Polarisation erklären, wie sich Ladungen in Leitern verschieben bzw. wie sich Dipole in Isolatoren ausrichten - deshalb funktioniert ein Elektroskop auch ohne direkten Kontakt.

Praxistipp: Parallelschaltung erhöht die Gesamtkapazität, Reihenschaltung verringert sie.

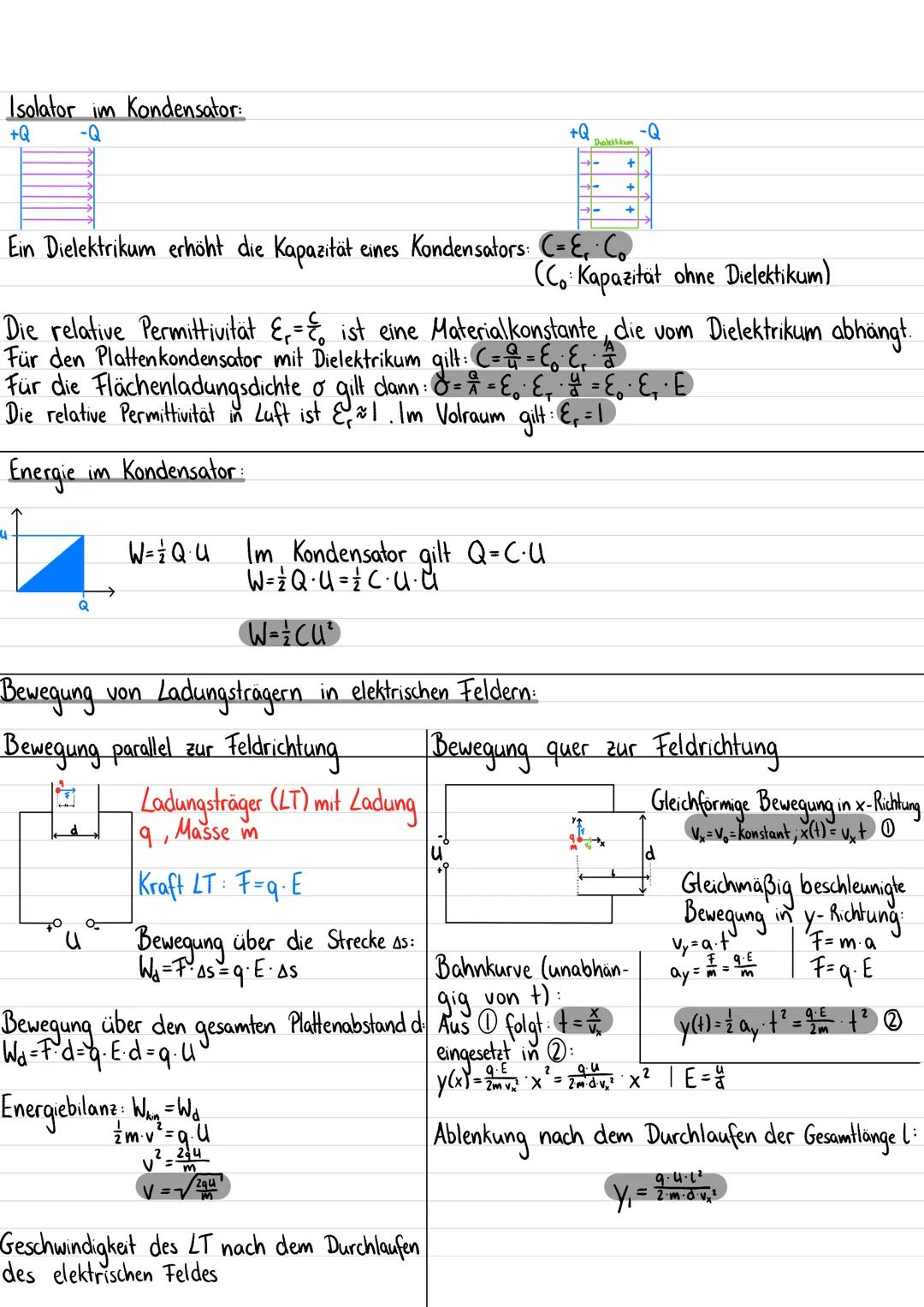

Dielektrika und Bewegung geladener Teilchen

Dielektrika (Isolatorstoffe) zwischen Kondensatorplatten erhöhen die Kapazität um den Faktor εᵣ: C = εᵣ · C₀. Die relative Permittivität εᵣ ist eine Materialkonstante - in Luft etwa 1, in anderen Stoffen deutlich höher.

Die Energie im Kondensator berechnet sich mit W = ½CU². Diese Energie steckt im elektrischen Feld und wird beim Entladen wieder freigesetzt.

Geladene Teilchen bewegen sich in elektrischen Feldern je nach Richtung unterschiedlich: Parallel zum Feld werden sie gleichmäßig beschleunigt (v = √$2qU/m$), quer zum Feld entstehen parabelförmige Bahnen wie beim schiefen Wurf.

Die Ablenkung von Teilchen nutzt man in Oszilloskopen und alten Röhrenfernsehern - die Formel Y = qUl²/(2mv₀²d) beschreibt, wie stark ein Teilchen abgelenkt wird.

Anwendung: Das Prinzip der Teilchenablenkung steckt in jedem Elektronenstrahl-Gerät.

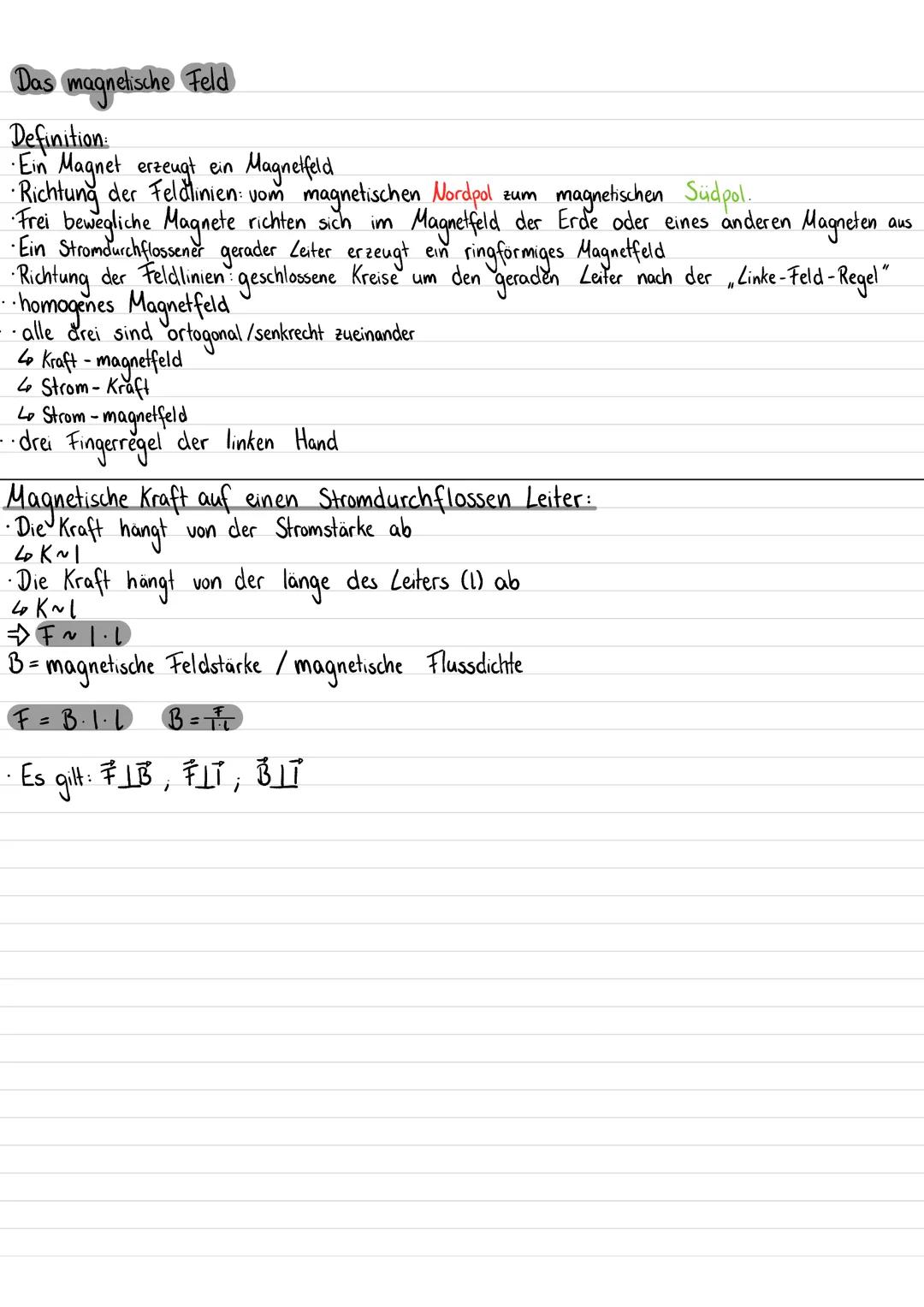

Das magnetische Feld

Magnetfelder entstehen überall, wo Strom fließt - von der einfachen Batterie bis zum Erdkern. Die Feldlinien verlaufen vom magnetischen Nord- zum Südpol und bilden um stromdurchflossene Leiter geschlossene Kreise.

Die Drei-Finger-Regel der linken Hand ist euer wichtigstes Werkzeug: Daumen = Stromrichtung, Zeigefinger = Magnetfeld, Mittelfinger = Kraft. Diese drei Größen stehen immer senkrecht zueinander.

Magnetische Kraft auf stromdurchflossene Leiter berechnet sich mit F = B · I · l. Die magnetische Flussdichte B (gemessen in Tesla) beschreibt die Stärke des Magnetfelds - je stärker das Feld und je mehr Strom fließt, desto größer die Kraft.

Diese Kraft nutzen alle Elektromotoren: Strom im Magnetfeld erzeugt Bewegung. Umgekehrt erzeugt Bewegung im Magnetfeld Strom - so funktionieren Generatoren.

Alltagsbezug: Jeder Elektromotor und Generator basiert auf der magnetischen Kraft.

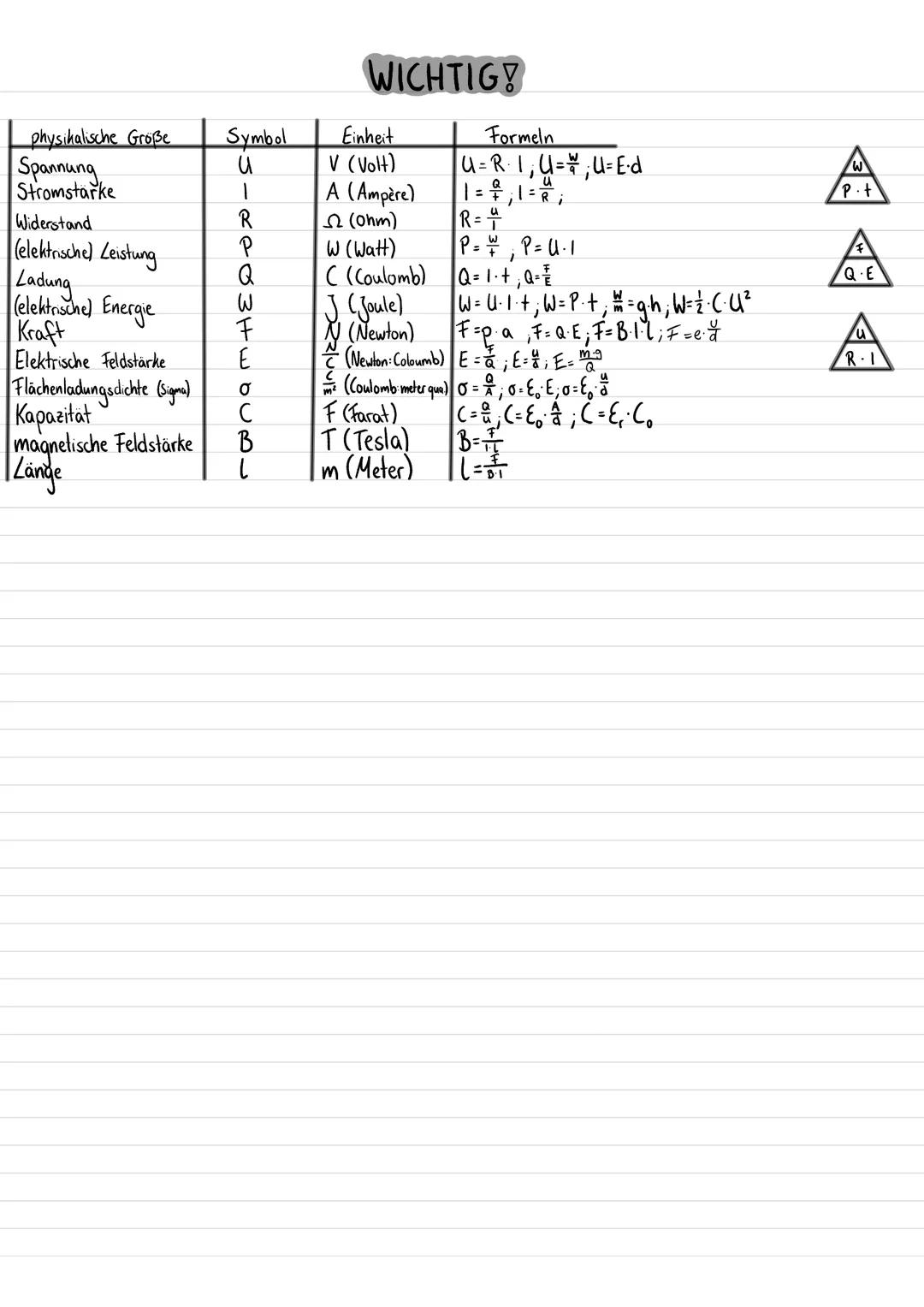

Wichtige physikalische Größen und Einheiten

Diese Übersicht zeigt euch alle wichtigen Größen mit ihren Symbolen und Einheiten. Besonders wichtig sind die elektrische Feldstärke E (in N/C), die Kapazität C (in Farad) und die magnetische Flussdichte B (in Tesla).

Die Flächenladungsdichte σ wird in C/m² gemessen und beschreibt die Ladungsverteilung auf Oberflächen. Die Kapazität in Farad ist meist sehr klein - typische Kondensatoren haben Werte im Mikro- oder Nanofarad-Bereich.

Bei der magnetischen Feldstärke ist Tesla eine sehr große Einheit - Erdmagnetfeld hat nur etwa 50 Mikrotesla, während MRT-Geräte mit 1-3 Tesla arbeiten.

Lerntipp: Prägt euch die Einheiten gut ein - sie helfen beim Überprüfen eurer Rechnungen.
