Zusammenfassung zur Elektrizitätslehre für das Physik-Abitur

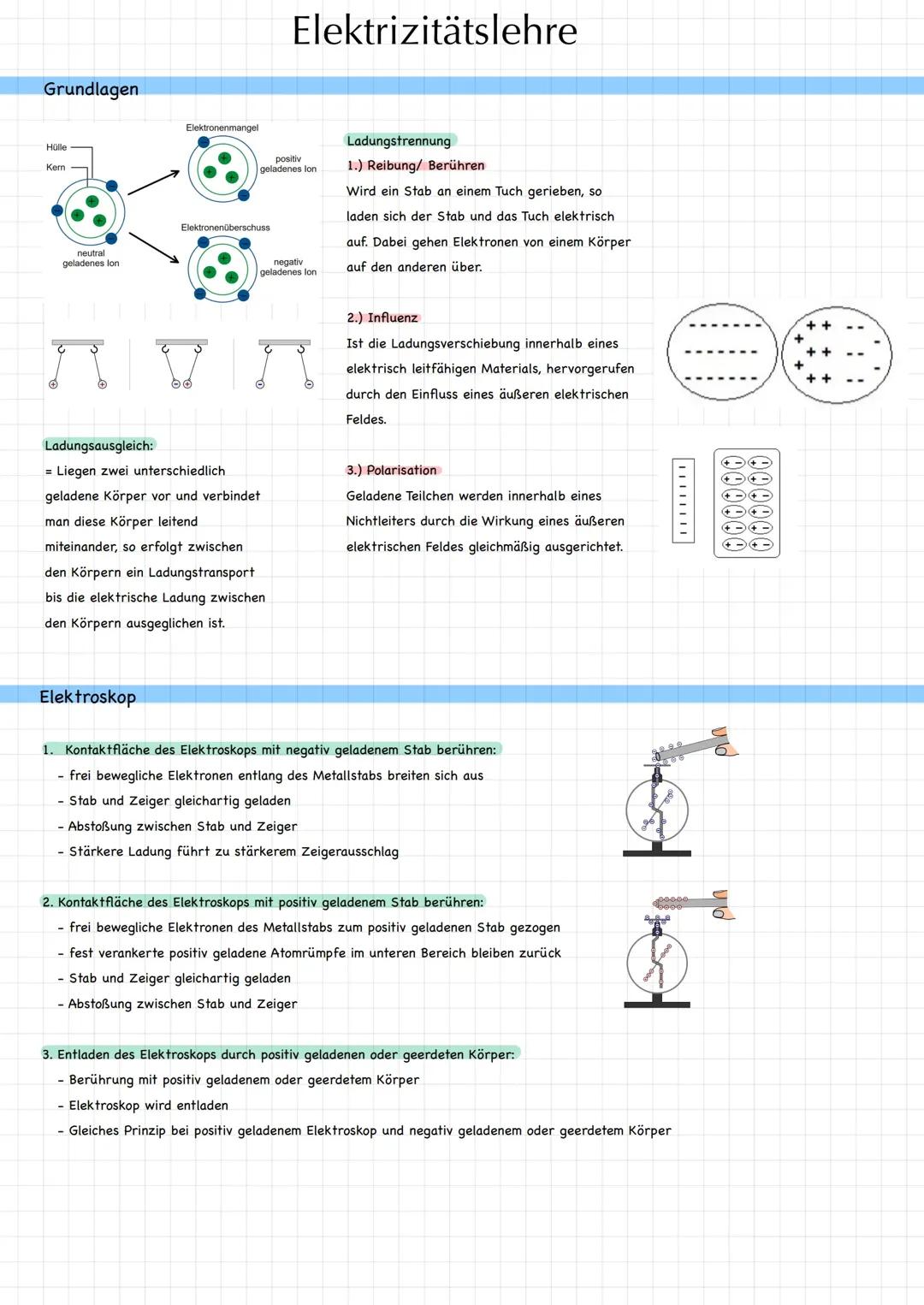

Grundlagen der Elektrizitätslehre

Stell dir vor, du reibst einen Luftballon an deinem Pullover - plötzlich ziehen sich deine Haare magisch zum Ballon! Das passiert durch Ladungstrennung, ein fundamentales Prinzip der Elektrizitätslehre.

Atome bestehen aus einem positiv geladenen Kern und einer negativ geladenen Hülle mit Elektronen. Normalerweise sind Atome neutral, aber durch bestimmte Prozesse können sie zu geladenen Ionen werden.

Es gibt drei wichtige Arten der Ladungstrennung: Bei der Reibung wandern Elektronen von einem Körper zum anderen über. Die Influenz verschiebt Ladungen innerhalb leitfähiger Materialien durch äußere elektrische Felder. Bei der Polarisation richten sich geladene Teilchen in Nichtleitern gleichmäßig aus.

Merktipp: Beim Ladungsausgleich fließen Ladungen immer so lange, bis beide Körper elektrisch neutral sind - genau wie Wasser, das vom höheren zum tieferen Niveau fließt!

Das Elektroskop ist dein Werkzeug zum Nachweis elektrischer Ladungen. Der bewegliche Zeiger schlägt durch Abstoßung gleichnamiger Ladungen aus - je stärker die Ladung, desto größer der Ausschlag.

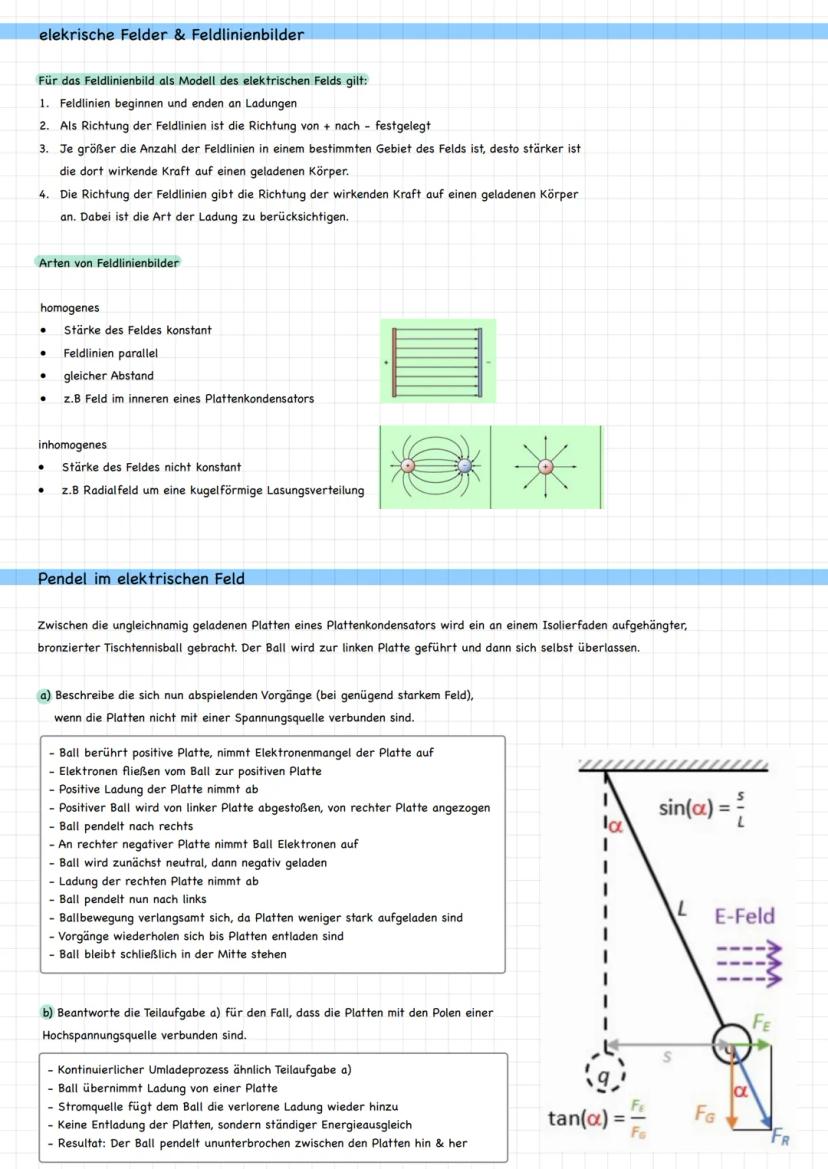

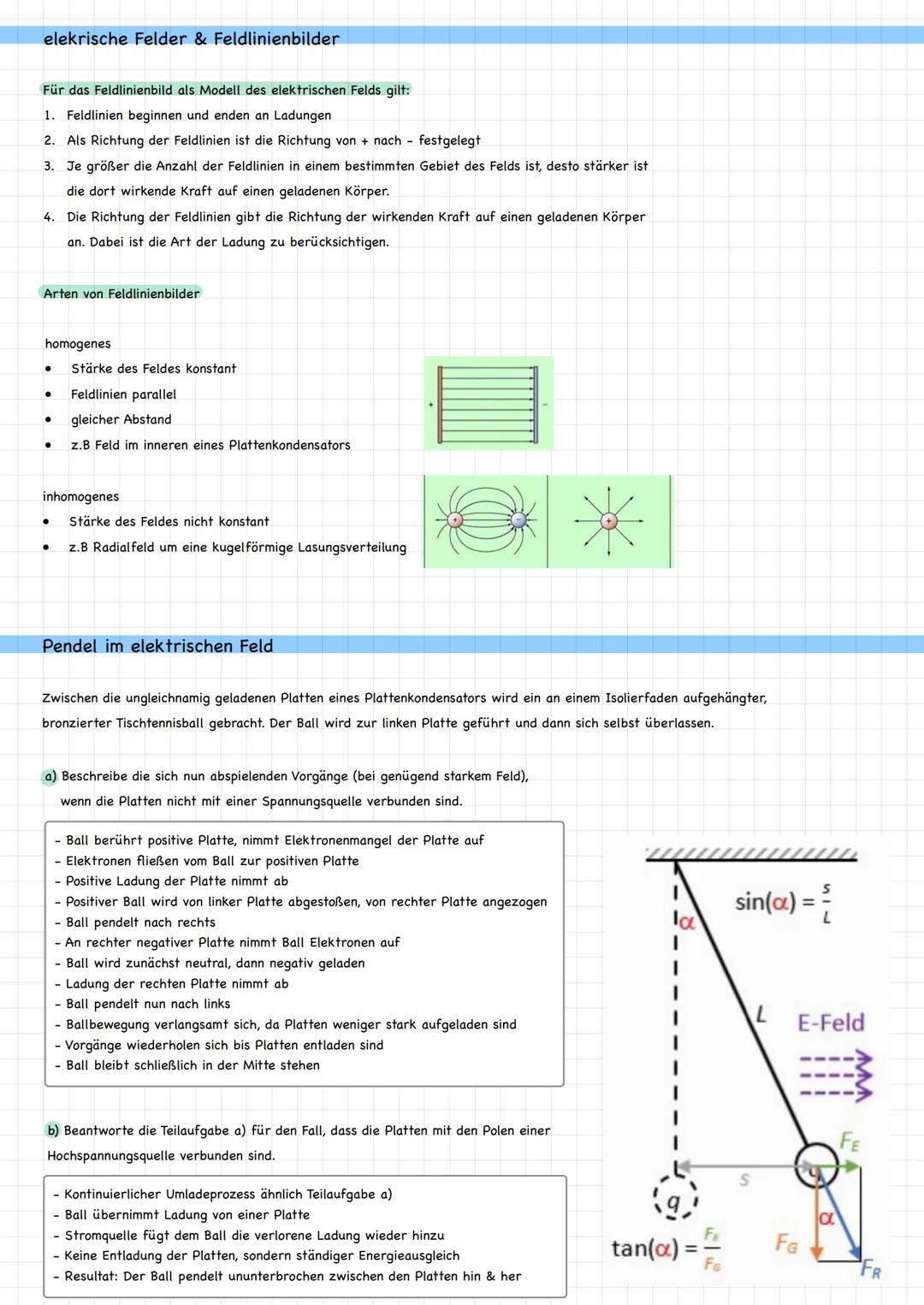

Elektrische Felder verstehen

Elektrische Felder sind unsichtbare Kraftbereiche um geladene Körper - wie unsichtbare Magnetzonen, die andere Ladungen beeinflussen! Feldlinienbilder helfen dir dabei, diese Felder zu visualisieren.

Die wichtigsten Regeln für Feldlinien: Sie beginnen und enden immer an Ladungen, zeigen von positiv nach negativ und ihre Dichte zeigt die Feldstärke an. Je enger die Linien, desto stärker das Feld!

Homogene Felder haben überall die gleiche Stärke - die Feldlinien verlaufen parallel mit gleichem Abstand, wie im Plattenkondensator. Inhomogene Felder variieren in ihrer Stärke, wie das Radialfeld um eine Kugel.

Das Pendel-Experiment im elektrischen Feld zeigt dir die Wirkung perfekt: Ein Tischtennisball pendelt zwischen geladenen Platten hin und her. Ohne Stromquelle wird er langsamer und bleibt stehen, mit Stromquelle pendelt er endlos weiter.

Praxistipp: Bei Prüfungsaufgaben zu Feldlinien immer daran denken - die Richtung zeigt, wohin eine positive Testladung bewegt würde!

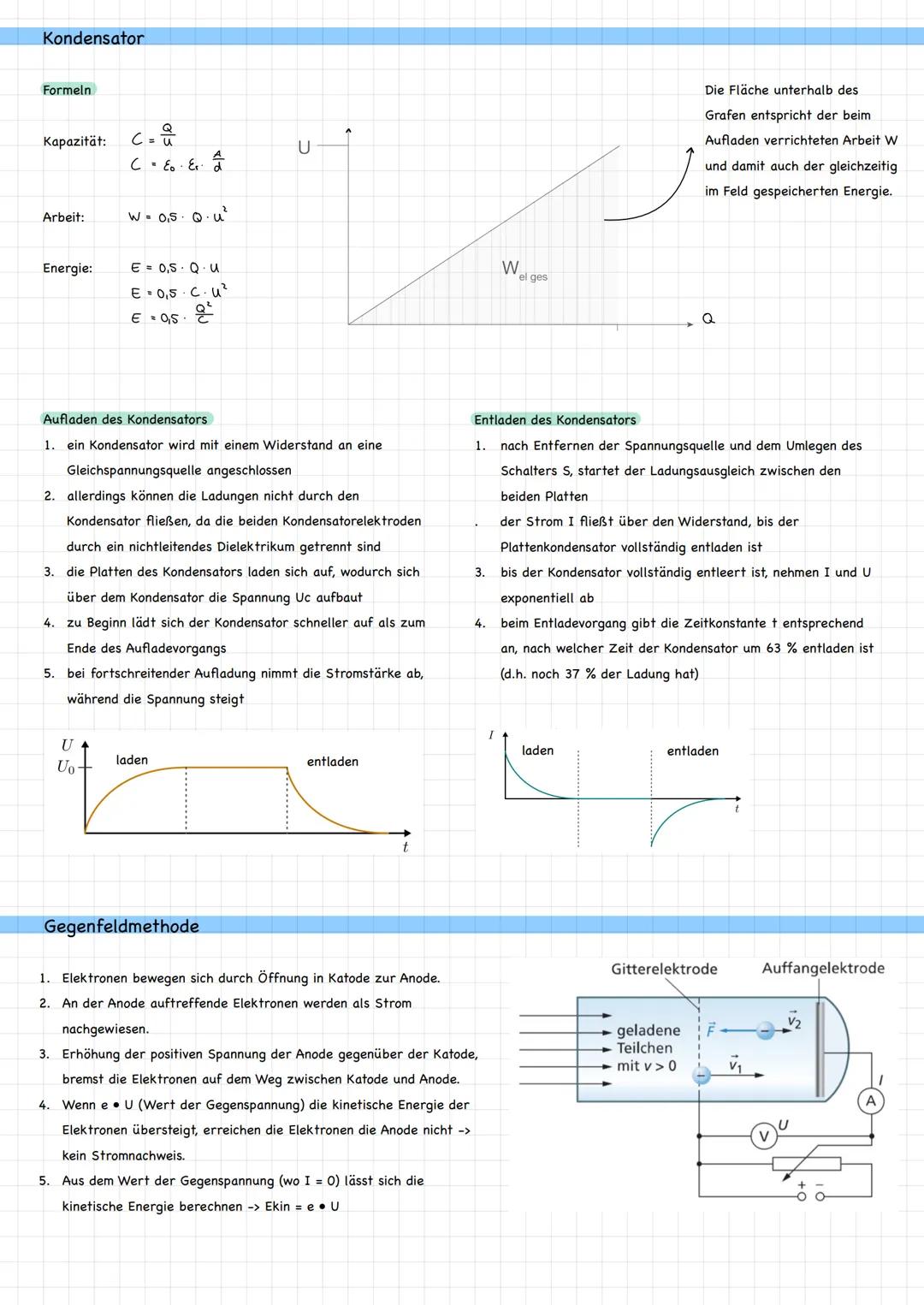

Kondensatoren - Energiespeicher der Elektrotechnik

Kondensatoren sind wie elektrische Akkus, die Energie in Form von elektrischen Feldern speichern! Sie bestehen aus zwei Platten, die durch ein nichtleitendes Material getrennt sind.

Die Kapazität C gibt an, wie viel Ladung bei einer bestimmten Spannung gespeichert werden kann: C = Q/U. Sie hängt von der Plattenfläche, dem Abstand und dem Material dazwischen ab.

Beim Aufladen fließt anfangs viel Strom, der mit steigender Spannung abnimmt. Beim Entladen nehmen Strom und Spannung exponentiell ab - nach der Zeitkonstante τ sind noch 37% der ursprünglichen Ladung vorhanden.

Die Gegenfeldmethode nutzt Kondensatoren zur Messung der kinetischen Energie von Elektronen. Durch eine Gegenspannung werden die Elektronen abgebremst, bis sie die Anode nicht mehr erreichen.

Formel-Hack: Die Energie im Kondensator ist E = ½CU² - die Fläche unter der Q-U-Kurve zeigt dir grafisch diese gespeicherte Energie!

Kondensatoren findest du in Blitzlichtgeräten, Computern und sogar in Herzschrittmachern - überall dort, wo schnell viel Energie freigesetzt werden muss.

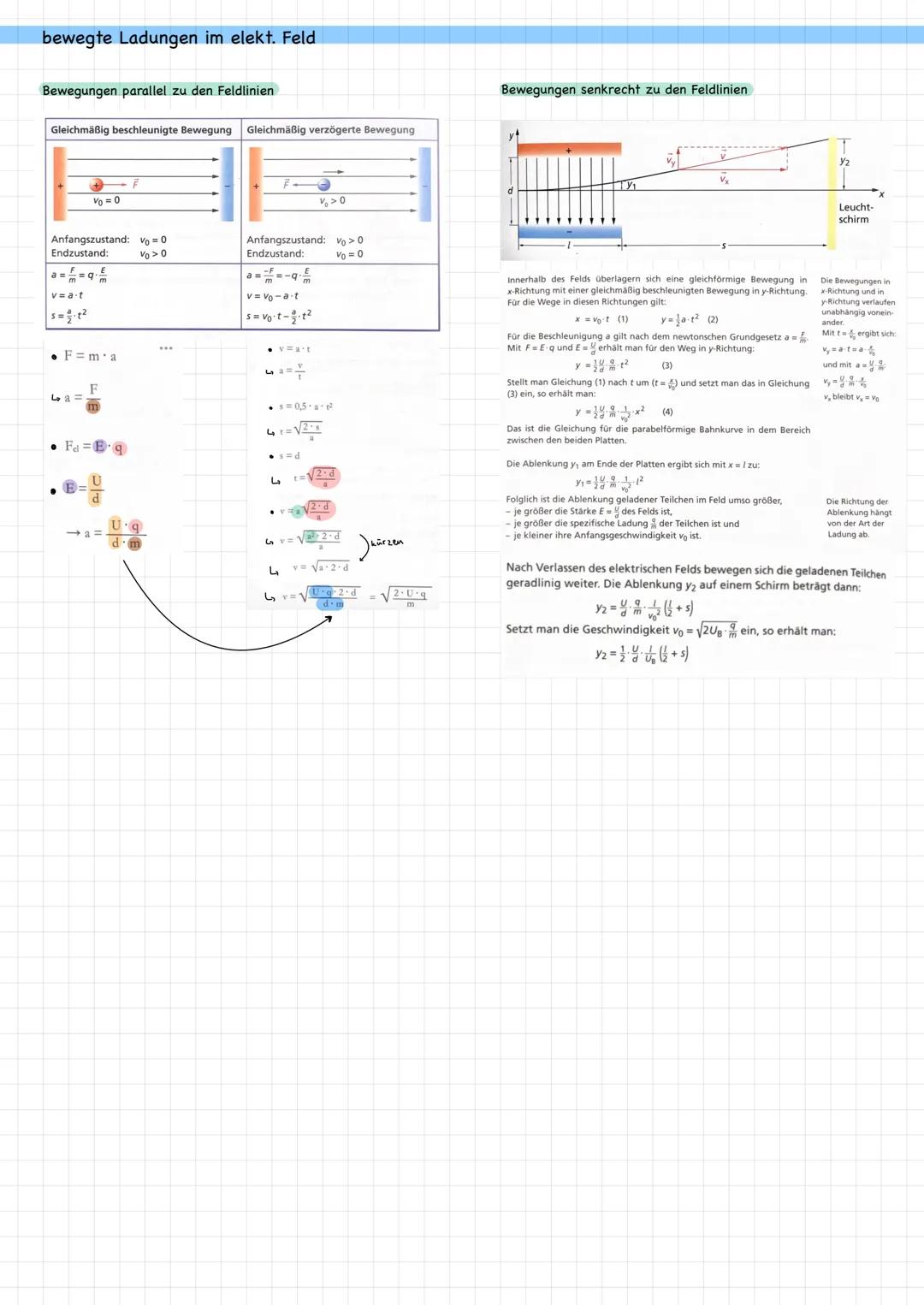

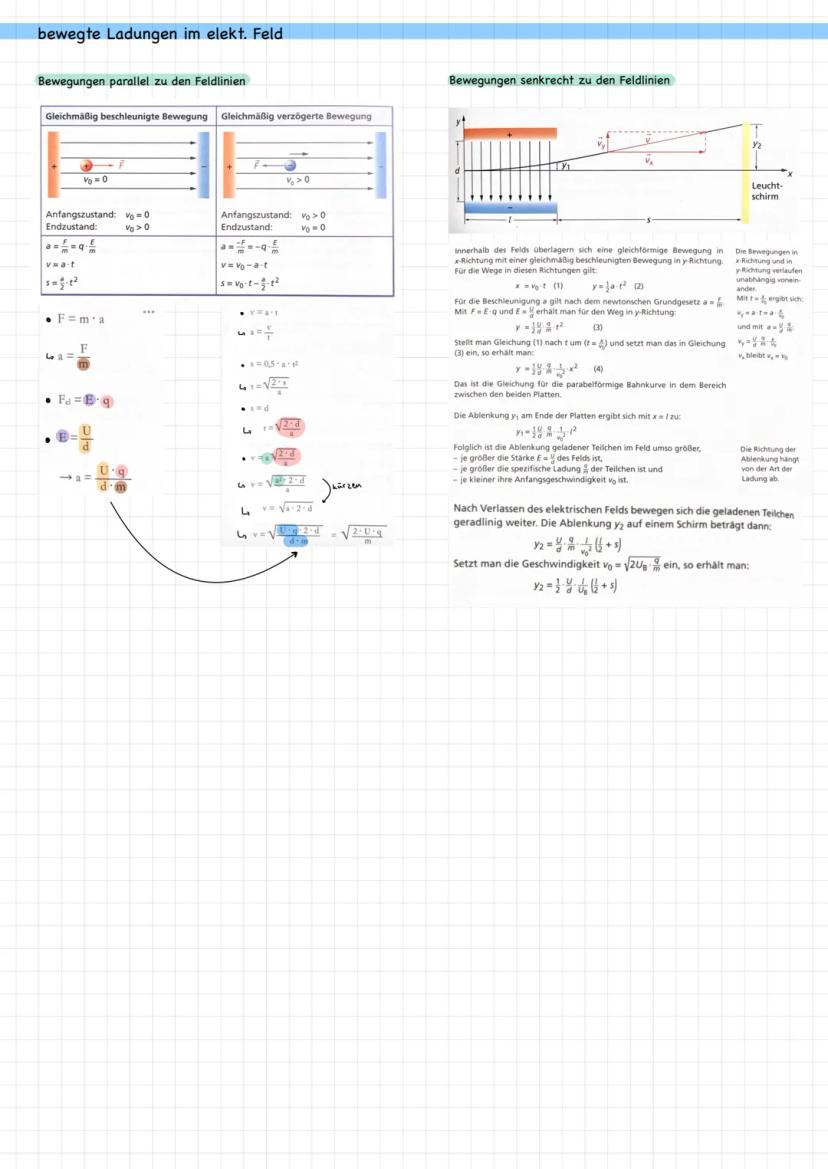

Bewegte Ladungen im elektrischen Feld

Geladene Teilchen im elektrischen Feld verhalten sich wie Bälle im Schwerefeld - nur dass die "Schwerkraft" hier elektrisch ist! Die Bewegungsrichtung hängt davon ab, ob die Teilchen parallel oder senkrecht zu den Feldlinien starten.

Bei paralleler Bewegung zu den Feldlinien werden positive Ladungen zum Minuspol beschleunigt oder vom Pluspol abgebremst. Die Formeln ähneln denen der mechanischen Bewegung: v = at und s = ½at², wobei a = Uq/(dm) ist.

Bei senkrechter Bewegung entsteht eine Parabelbahn - wie bei einem waagerecht geworfenen Ball! Die gleichförmige Bewegung in x-Richtung überlagert sich mit der beschleunigten Bewegung in y-Richtung.

Die Ablenkung wird größer bei stärkerem Feld, größerer spezifischer Ladung oder kleinerer Anfangsgeschwindigkeit. Diese Prinzipien nutzen Oszilloskope und alte Röhrenmonitore zur Strahlsteuerung.

Anwendung: In der Braun'schen Röhre werden Elektronenstrahlen durch elektrische Felder abgelenkt - so entstanden die Bilder auf alten Fernsehern!

Die Bahngleichung y = ½(Uq/dmv₀²)x² beschreibt die exakte Parabelform mathematisch und ermöglicht präzise Berechnungen der Teilchenbahnen.
