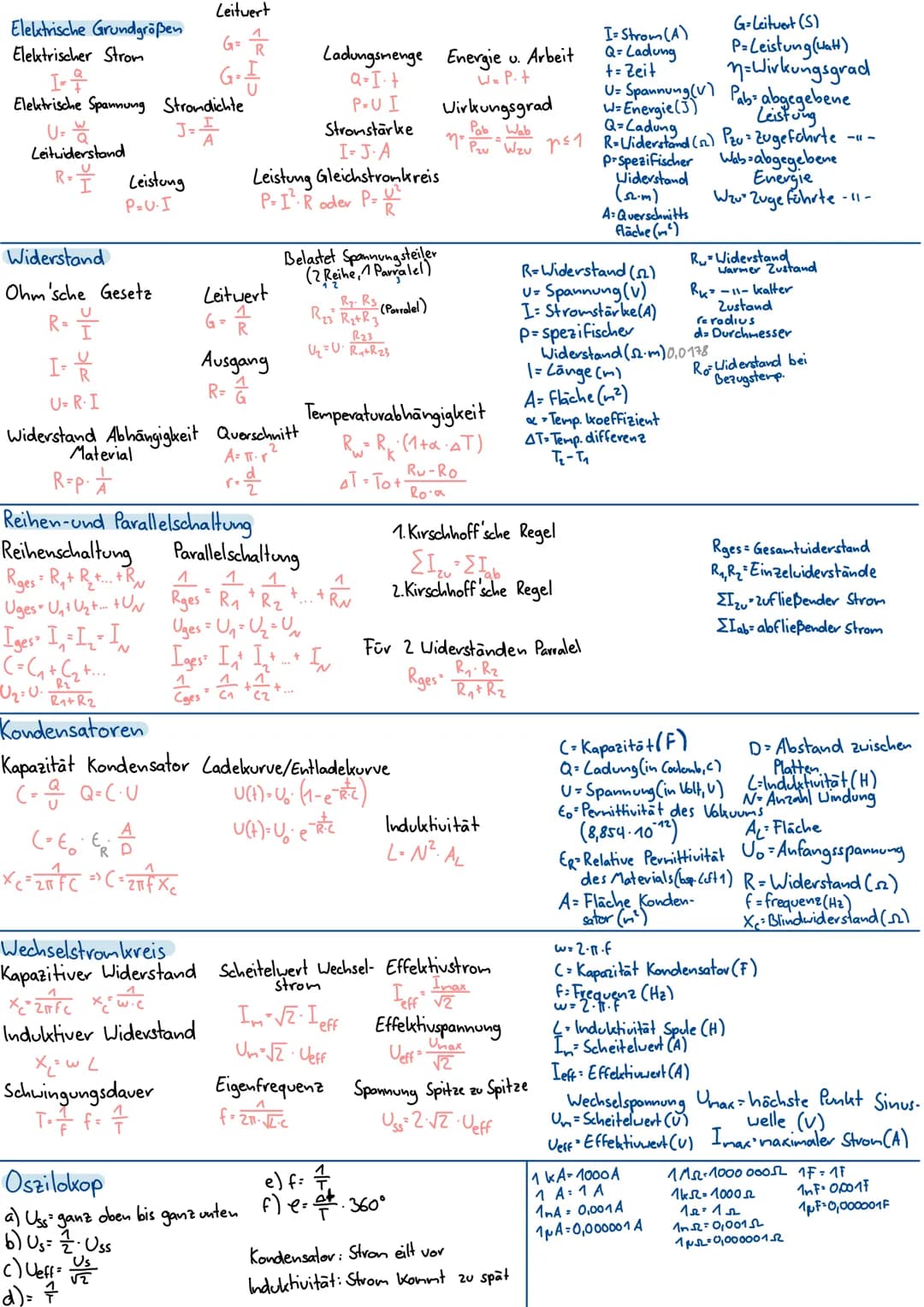

Elektrische Grundgrößen und Widerstand
Strom, Spannung und Widerstand sind die drei wichtigsten Größen in der Elektrotechnik. Das Ohmsche Gesetz verbindet sie miteinander - verstehst du eins davon, kannst du die anderen beiden berechnen.
Die Leistung zeigt dir, wie viel Energie pro Sekunde umgewandelt wird. Bei Gleichstrom gilt P = U · I, aber auch P = I² · R funktioniert. Der Wirkungsgrad verrät dir, wie effizient ein Gerät arbeitet - ein Handy-Ladegerät mit 90% Wirkungsgrad verschwendet nur 10% der Energie als Wärme.
Der Widerstand hängt vom Material, der Länge und dem Querschnitt ab. Dünne, lange Drähte haben mehr Widerstand als dicke, kurze. Bei Temperaturänderungen verändert sich der Widerstand nach der Formel R_W = R_0 · .
Bei Reihenschaltung addieren sich die Widerstände einfach, bei Parallelschaltung wird's komplizierter: 1/R_ges = 1/R_1 + 1/R_2. Merktrick: Parallel bedeutet mehr Wege für den Strom = weniger Gesamtwiderstand.
Tipp: Das Ohmsche Gesetz ist wie ein Dreisatz - kennst du zwei Werte, findest du immer den dritten!
2
of 2
Kondensatoren, Spulen und Wechselstrom
Kondensatoren speichern elektrische Ladung wie ein Akku, aber viel schneller. Die Kapazität C = Q/U zeigt, wie viel Ladung bei gegebener Spannung reinpasst. Beim Laden und Entladen folgen sie einer e-Funktion - das erklärt, warum dein Handy am Anfang schnell lädt und dann langsamer wird.
Spulen erzeugen Magnetfelder und haben eine Induktivität. Sie verhalten sich genau gegenteilig zu Kondensatoren: Spulen mögen keine schnellen Stromänderungen, Kondensatoren keine schnellen Spannungsänderungen.
Im Wechselstromkreis wird's spannend: Hier gibt es Blindwiderstände . Die Effektivwerte sind die Werte, die du auf deinem Multimeter siehst - sie sind um √2 kleiner als die Maximalwerte.
RLC-Schwingkreise sind wie das Herz deines WLAN-Routers - sie schwingen bei bestimmten Frequenzen und ermöglichen drahtlose Kommunikation. Die Eigenfrequenz f = 1/(2π√LC) bestimmt, auf welcher "Frequenz" dein Gerät "hört".
Merkhilfe: Bei Kondensatoren eilt der Strom vor, bei Spulen kommt er zu spät - wie ein ungeduldiger bzw. träger Mensch!
