Physik Abitur Vorbereitungsleitfaden

Überblick Elektromagnetismus

Du startest mit drei großen Bereichen: elektrische Felder, magnetische Felder und Induktion. Dazu kommt noch die Bewegung von Ladungen in technischen Geräten.

Diese Themen bauen aufeinander auf und zeigen dir, wie Physik in der Technik funktioniert. Am Ende verstehst du, warum dein Smartphone lädt und wie Elektromotoren arbeiten.

💡 Tipp: Die Formeln sehen kompliziert aus, aber die Grundideen sind eigentlich simpel - es geht immer um Kräfte zwischen Ladungen!

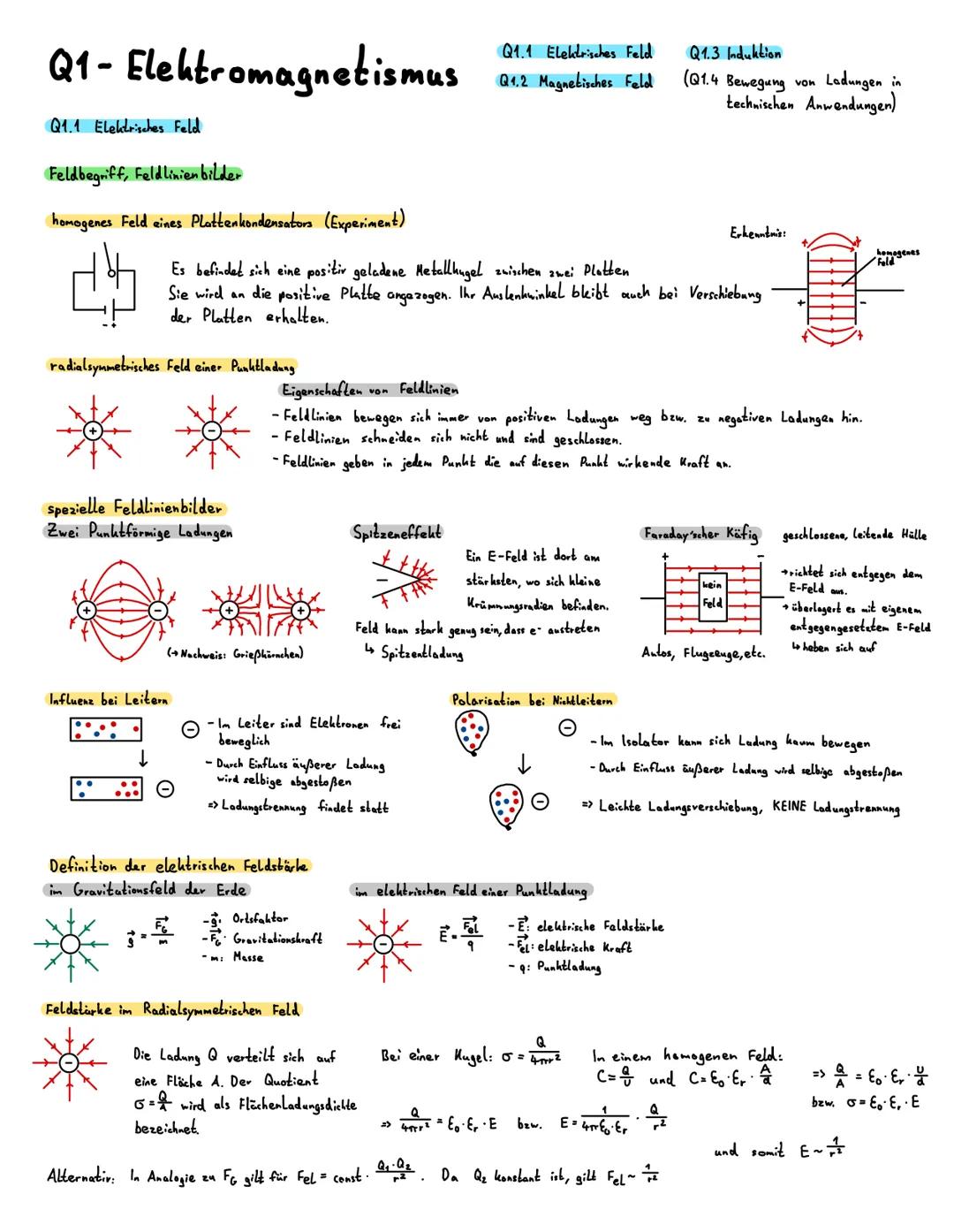

Elektrisches Feld - Grundlagen

Feldlinien zeigen dir, wo und wie stark elektrische Kräfte wirken. Sie verlaufen immer von positiven zu negativen Ladungen und schneiden sich nie. Je dichter die Linien, desto stärker das Feld.

Der Spitzeneffekt erklärt, warum Blitzableiter spitz sind. An scharfen Kanten wird das elektrische Feld extrem stark und kann sogar Elektronen aus dem Metall reißen.

Ein Faraday'scher Käfig (wie dein Auto) schützt dich vor elektrischen Feldern. Das Metall leitet die Ladungen um dich herum, sodass innen kein Feld herrscht. Deshalb bist du im Auto bei Gewitter sicher.

⚡ Merksatz: Feldlinien sind wie unsichtbare Kraftpfeile - sie zeigen dir, in welche Richtung eine positive Ladung geschubst würde!

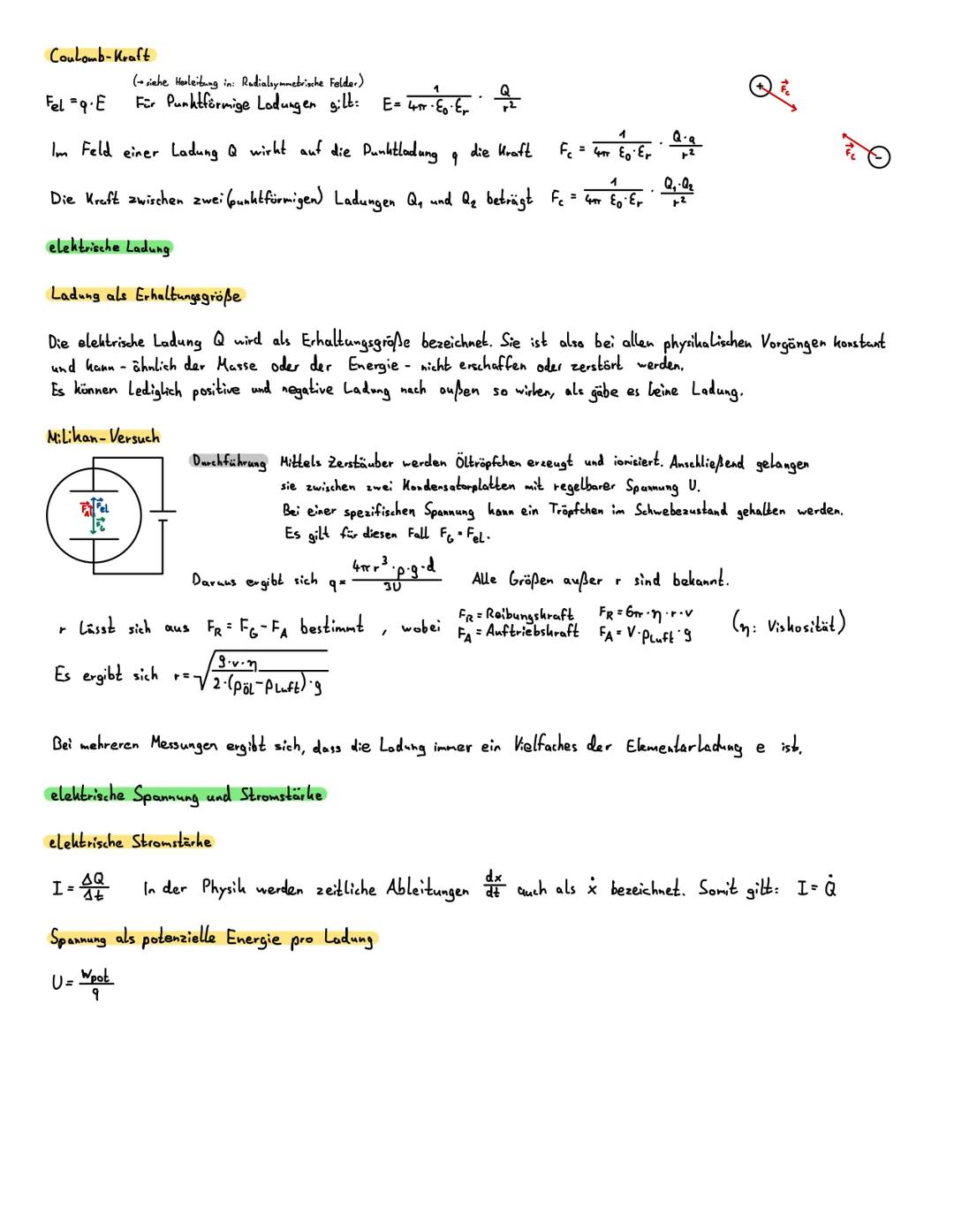

Coulomb-Kraft und Ladungen

Die Coulomb-Kraft beschreibt, wie stark sich zwei Ladungen anziehen oder abstoßen: F = $1/4πε₀$ × $Q₁Q₂/r²$. Je größer die Ladungen und je kleiner der Abstand, desto stärker die Kraft.

Elektrische Ladung ist eine Erhaltungsgröße - sie kann nicht erschaffen oder zerstört werden, nur verschoben. Das ist wie mit Geld: Du kannst es von einer Tasche in die andere stecken, aber die Gesamtmenge bleibt gleich.

Der Millikan-Versuch bewies, dass Ladung immer in kleinen Portionen (Elementarladungen) auftritt. Öltröpfchen schwebten zwischen Kondensatorplatten, wenn elektrische und Gravitationskraft sich die Waage hielten.

🔬 Fun Fact: Millikan brauchte hunderte Messungen und fand heraus, dass alle Ladungen Vielfache einer kleinsten Einheit sind - der Elementarladung!

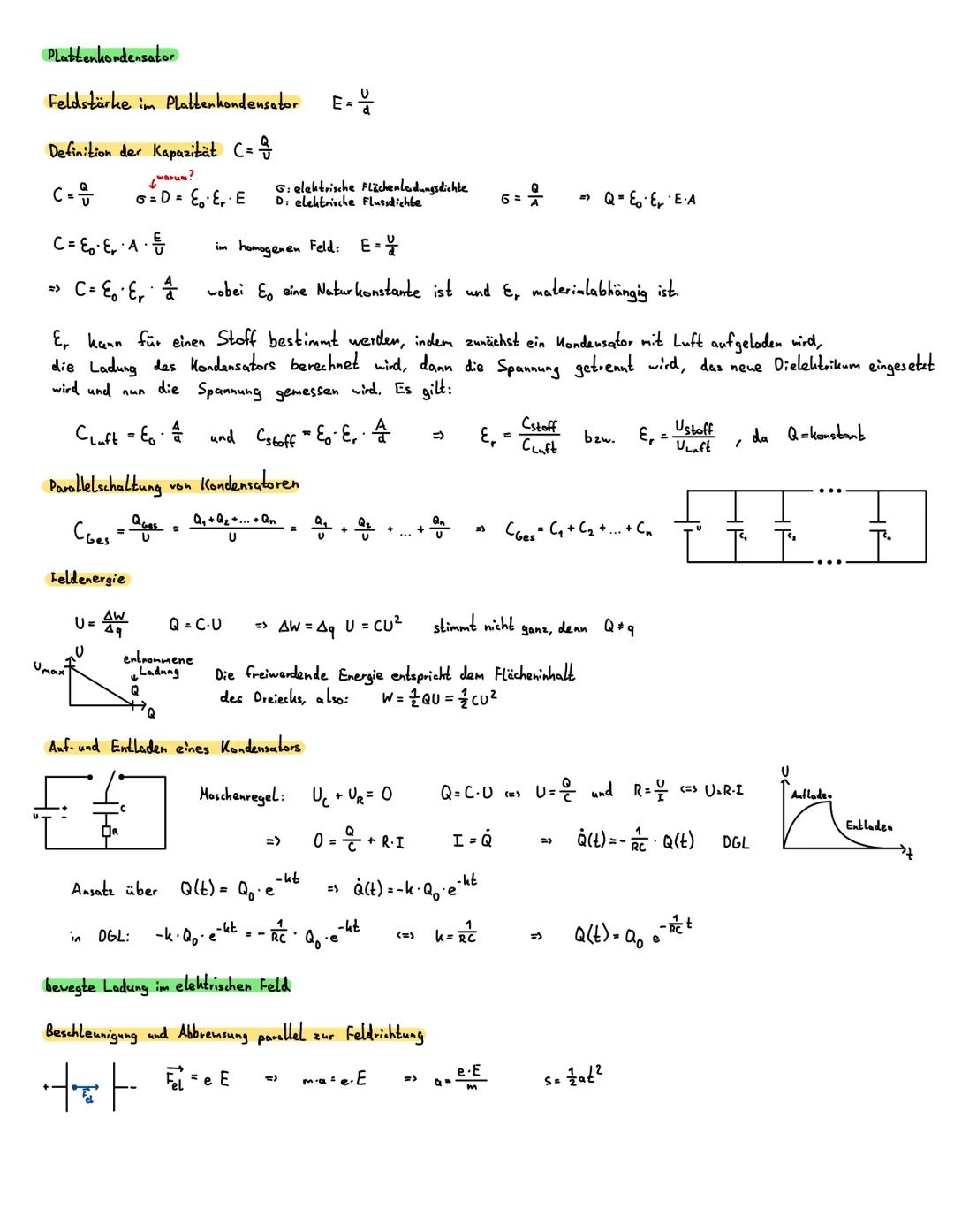

Plattenkondensator und Energie

Der Plattenkondensator erzeugt ein gleichmäßiges elektrisches Feld zwischen zwei Metallplatten. Die Feldstärke beträgt E = U/d - je höher die Spannung und je kleiner der Abstand, desto stärker das Feld.

Die Kapazität C = Q/U gibt an, wie viel Ladung bei einer bestimmten Spannung gespeichert werden kann. Sie hängt von der Plattenfläche und dem Abstand ab: C = ε₀εᵣ(A/d).

Kondensatoren speichern Energie wie ein elektrischer Akku: W = ½CU². Beim Laden und Entladen folgen sie einer e-Funktion - zuerst schnell, dann immer langsamer.

🔋 Alltagsbezug: Kondensatoren stecken in Blitzgeräten von Kameras - sie laden sich langsam auf und geben dann blitzschnell ihre Energie ab!

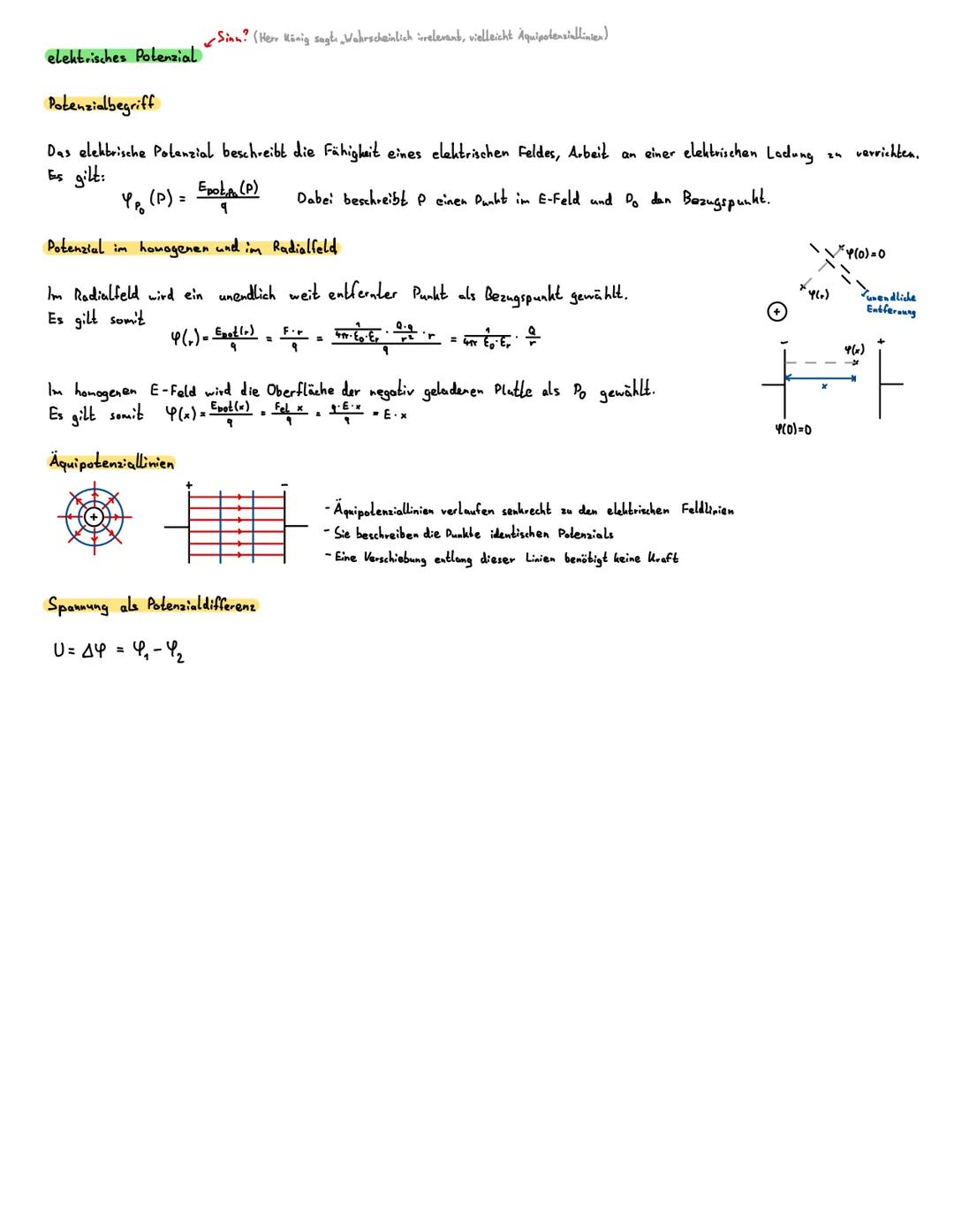

Elektrisches Potenzial

Das elektrische Potenzial beschreibt die "Höhe" im elektrischen Feld - wie ein Berg, von dem Wasser (Ladungen) herunterfließen kann. φ = Epot/q zeigt die potenzielle Energie pro Ladung an.

Äquipotenziallinien verbinden Punkte gleicher "elektrischer Höhe". Sie stehen immer senkrecht zu den Feldlinien. Entlang dieser Linien zu wandern kostet keine Energie - wie auf einem Bergkamm in konstanter Höhe.

Die Spannung ist die Potenzialdifferenz: U = φ₁ - φ₂. Sie gibt an, wie viel Energie frei wird, wenn eine Ladung von einem Punkt zum anderen fließt.

🏔️ Analogie: Denk an elektrisches Potenzial wie an die Höhe eines Bergs - Wasser fließt immer bergab, genau wie Strom vom höheren zum niedrigeren Potenzial!

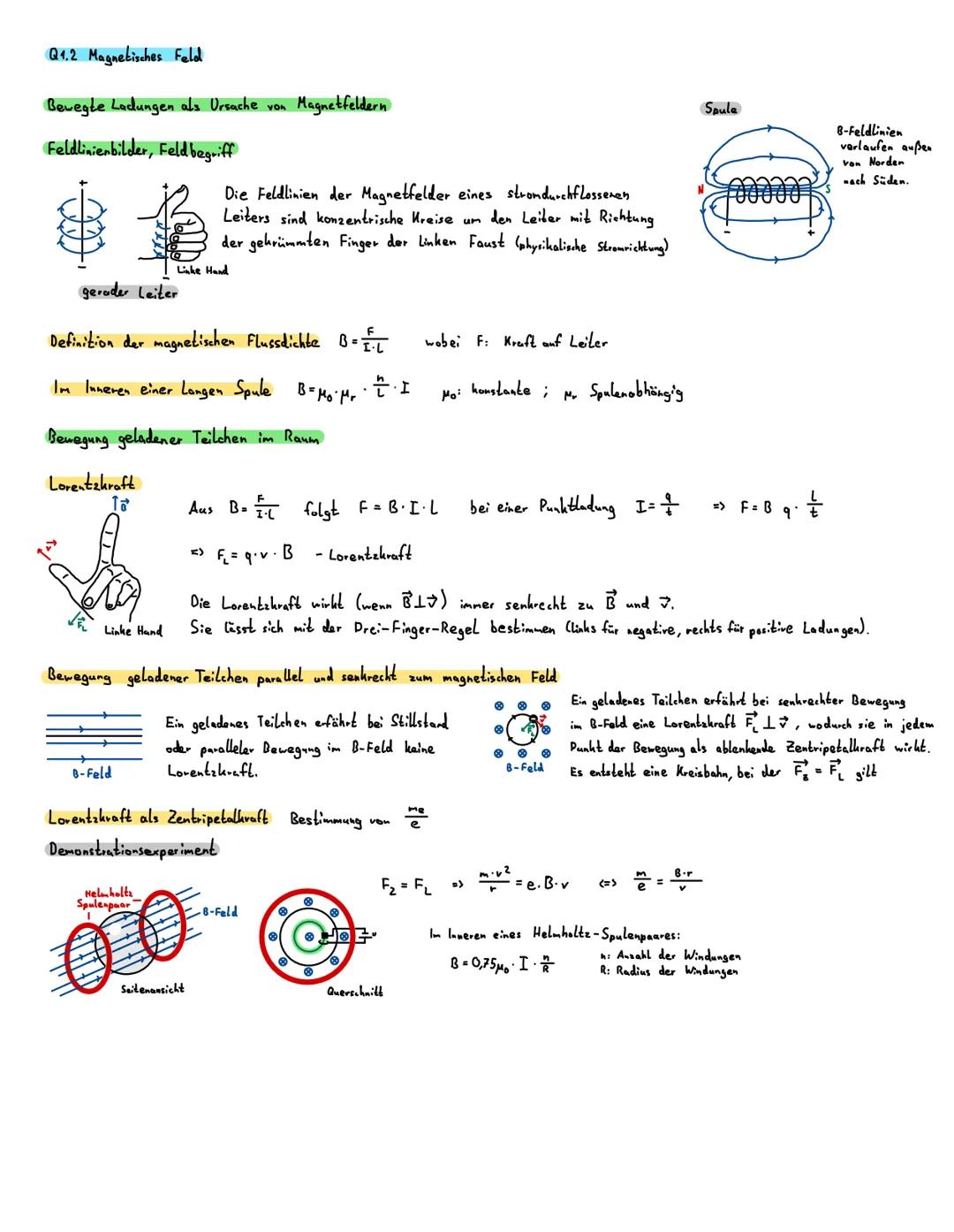

Magnetisches Feld

Bewegte Ladungen erzeugen Magnetfelder. Bei einem stromdurchflossenen Leiter entstehen kreisförmige Feldlinien drumherum. Die Richtung bestimmst du mit der linken Faust (Daumen = Stromrichtung, Finger = Feldrichtung).

Die magnetische Flussdichte B = F/(I×L) beschreibt die Stärke des Magnetfeldes. In einer langen Spule ist sie B = μ₀(N/L)×I - mehr Windungen und mehr Strom bedeuten stärkeres Feld.

Die Lorentzkraft FL = q×v×B wirkt auf bewegte Ladungen im Magnetfeld. Sie steht immer senkrecht zur Geschwindigkeit und zum Magnetfeld, wodurch geladene Teilchen auf Kreisbahnen gelenkt werden.

👋 Handregel: Mit der Drei-Finger-Regel findest du die Kraftrichtung: Daumen = Geschwindigkeit, Zeigefinger = Magnetfeld, Mittelfinger = Kraft!

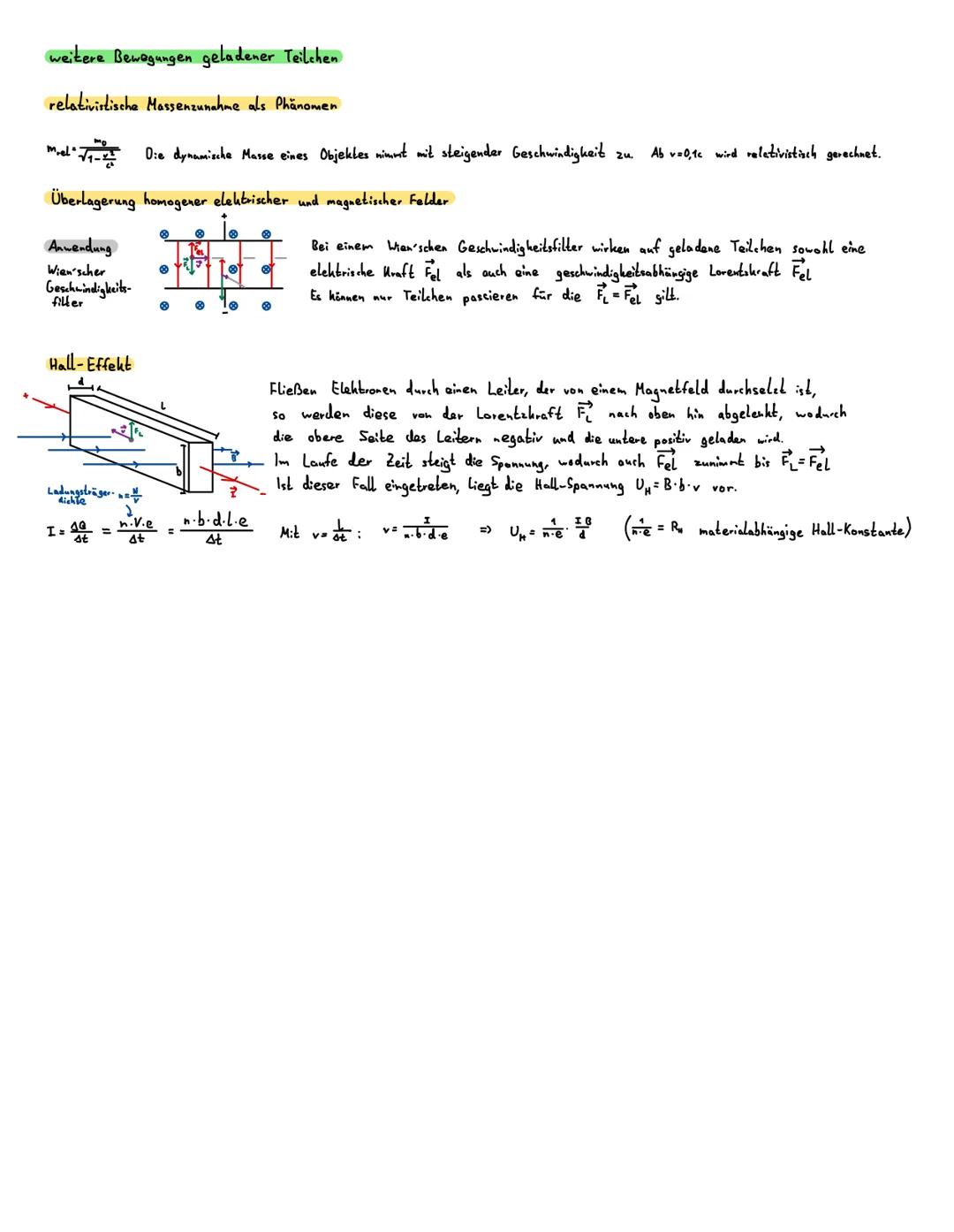

Bewegung geladener Teilchen

Bei hohen Geschwindigkeiten (ab etwa 10% der Lichtgeschwindigkeit) wird die relativistische Massenzunahme wichtig: mrel = m₀/√$1-v²/c²$. Die Teilchen werden "schwerer" und schwieriger zu beschleunigen.

Der Wien'sche Geschwindigkeitsfilter nutzt überlagertes E- und B-Feld. Nur Teilchen mit ganz bestimmter Geschwindigkeit können passieren, wenn sich elektrische und Lorentzkraft genau aufheben.

Beim Hall-Effekt werden Elektronen in einem stromdurchflossenen Leiter zur Seite abgelenkt. Dadurch entsteht eine messbare Spannung quer zum Strom - ein Effekt, der in vielen Sensoren genutzt wird.

📱 Tech-Tipp: Hall-Sensoren stecken in deinem Smartphone und erkennen, ob ein Magnetcover das Display zuklappen soll!

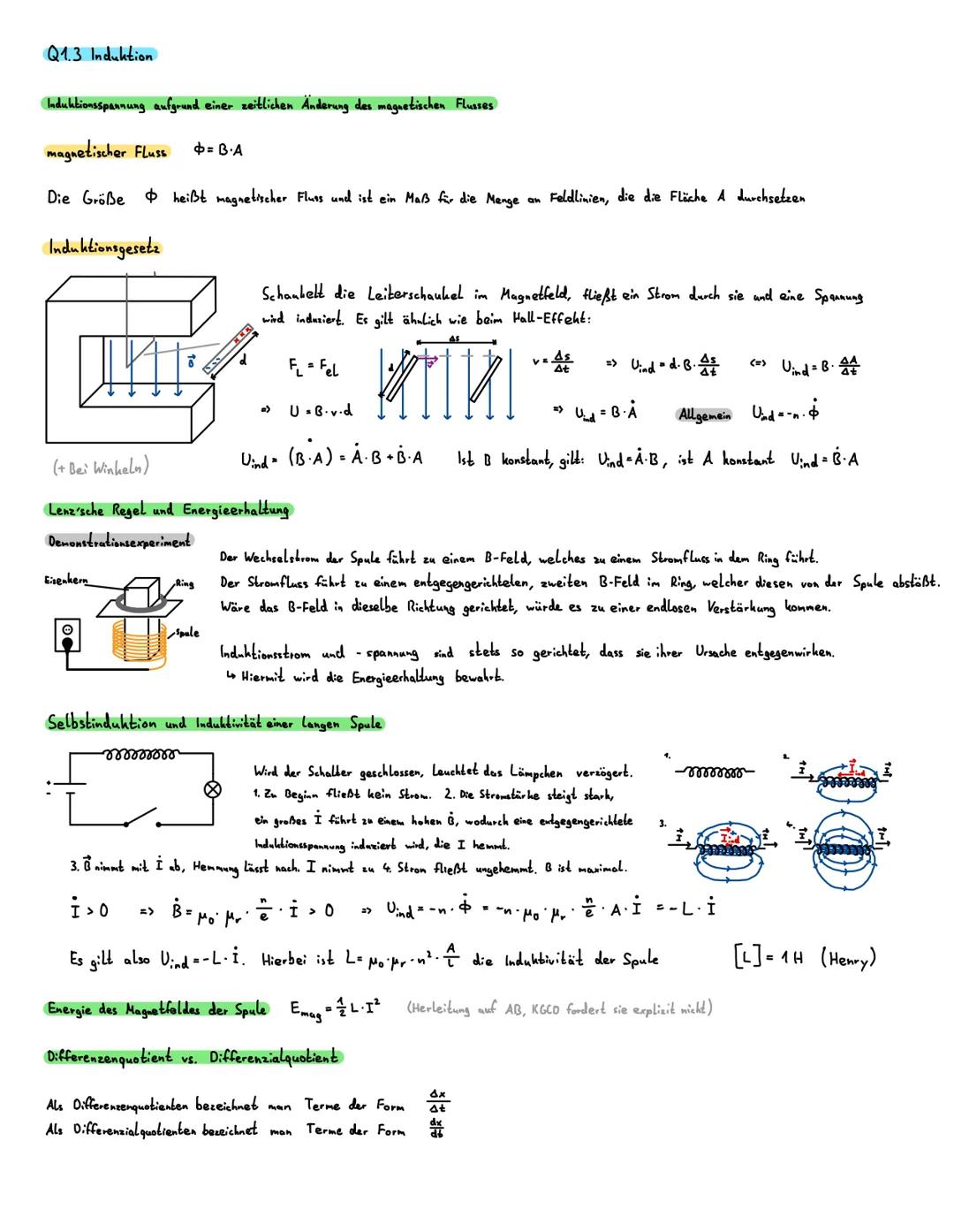

Induktion - Grundlagen

Der magnetische Fluss Φ = B×A beschreibt, wie viele Magnetfeldlinien durch eine Fläche hindurchgehen. Ändert sich dieser Fluss, entsteht eine Spannung.

Das Induktionsgesetz Uind = -n×(dΦ/dt) ist das Herzstück der Stromerzeugung. Jede Änderung des Magnetflusses erzeugt eine Spannung - egal ob sich das Magnetfeld ändert oder die Fläche bewegt wird.

Die Lenz'sche Regel besagt: Der Induktionsstrom wirkt immer seiner Ursache entgegen. Das sorgt für Energieerhaltung und verhindert ein perpetuum mobile.

⚡ Alltagsbeispiel: Jedes Mal wenn du einen Generator oder Dynamo drehst, nutzt du Induktion - die Bewegung wird in elektrische Energie umgewandelt!

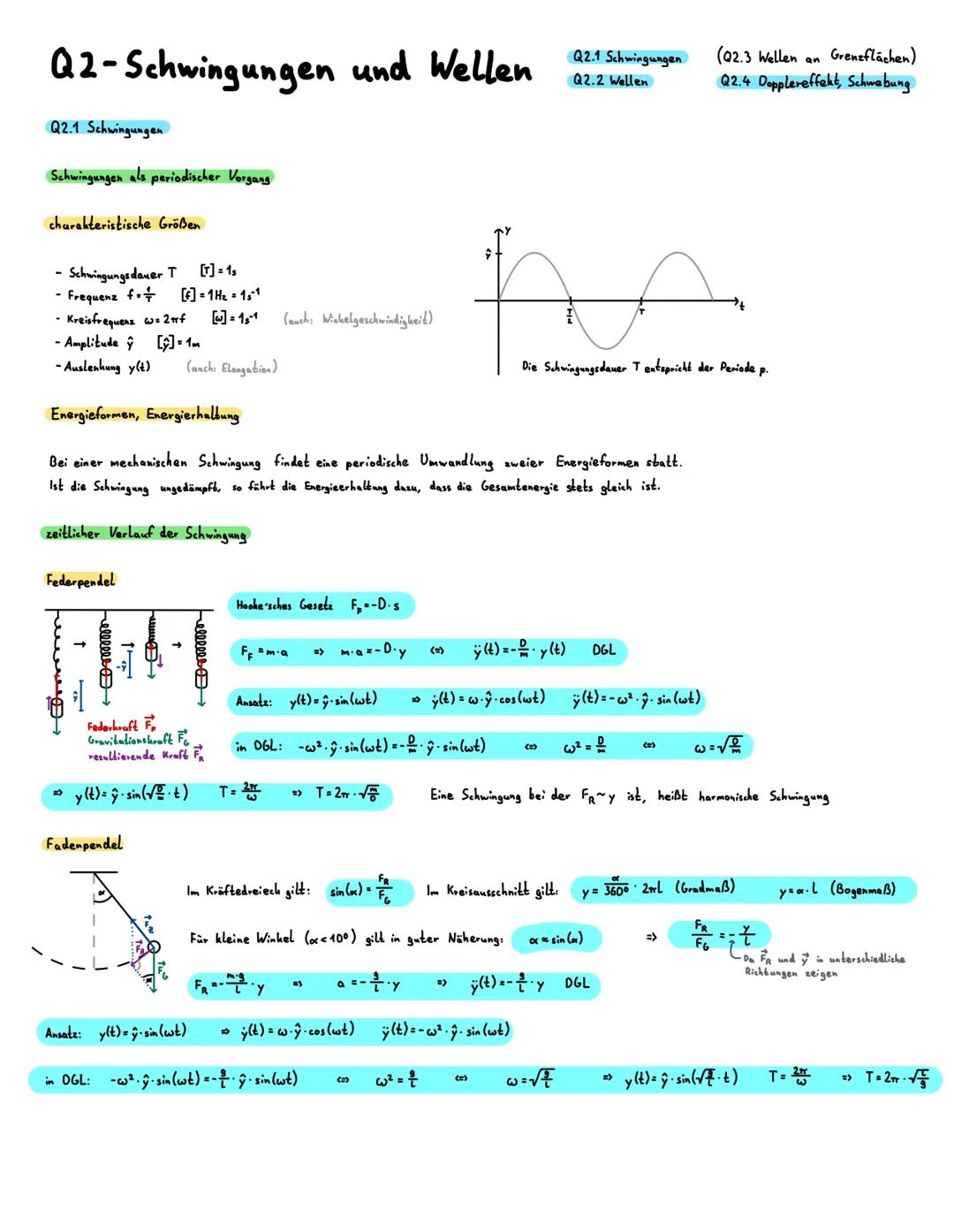

Schwingungen verstehen

Schwingungen sind periodische Vorgänge mit charakteristischen Größen: Schwingungsdauer T, Frequenz f = 1/T und Amplitude ŷ. Die Kreisfrequenz ω = 2πf taucht in fast allen Formeln auf.

Bei harmonischen Schwingungen ist die Rückstellkraft proportional zur Auslenkung. Federpendel $T = 2π√(m/D)$ und Fadenpendel $T = 2π√(L/g)$ folgen beiden diesem Prinzip.

Die Energieumwandlung zwischen kinetischer und potenzieller Energie sorgt für die periodische Bewegung. Bei ungedämpften Schwingungen bleibt die Gesamtenergie konstant.

🎸 Musikbezug: Jede Gitarrensaite ist ein schwingendes System - je kürzer und straffer, desto höher die Frequenz und der Ton!

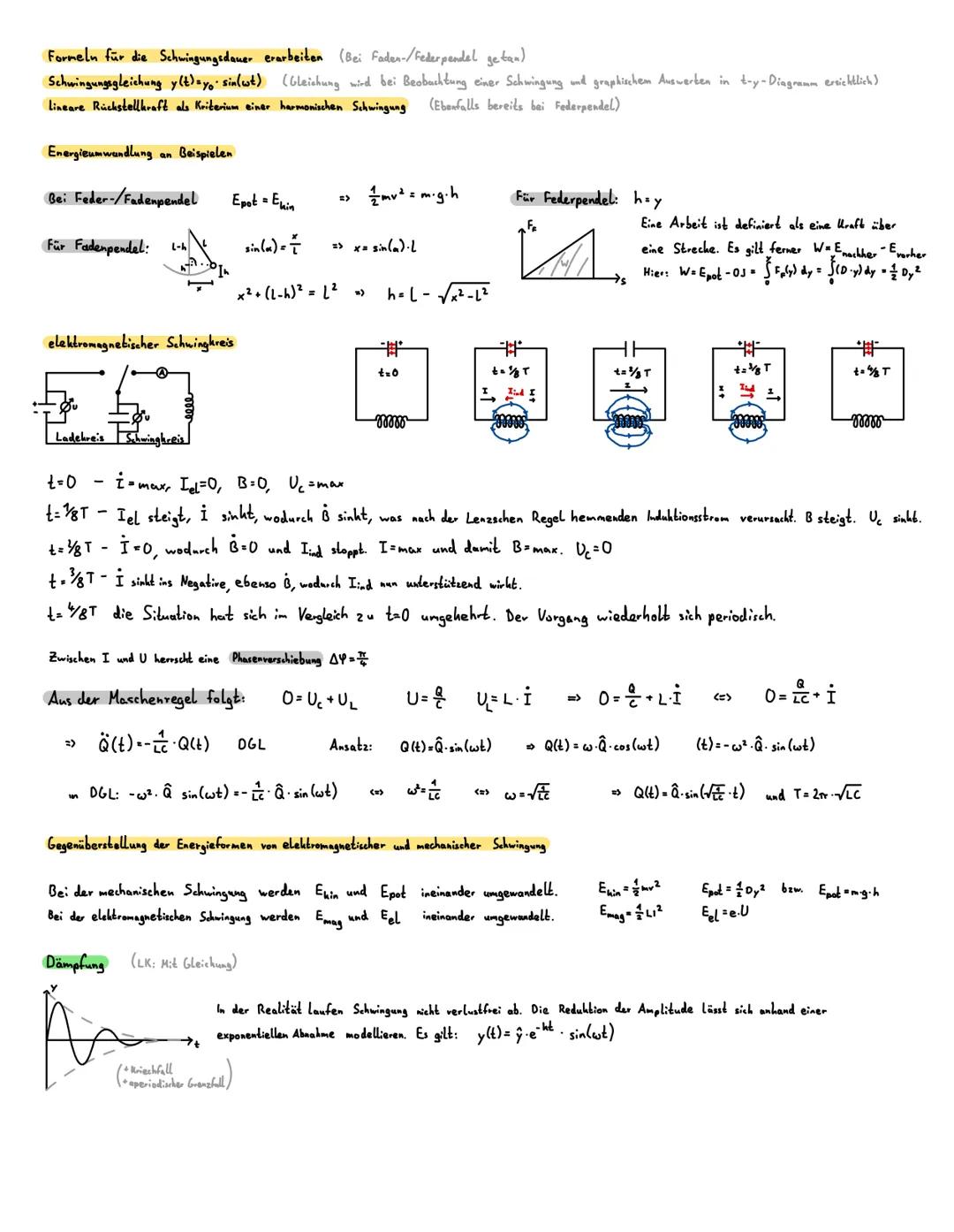

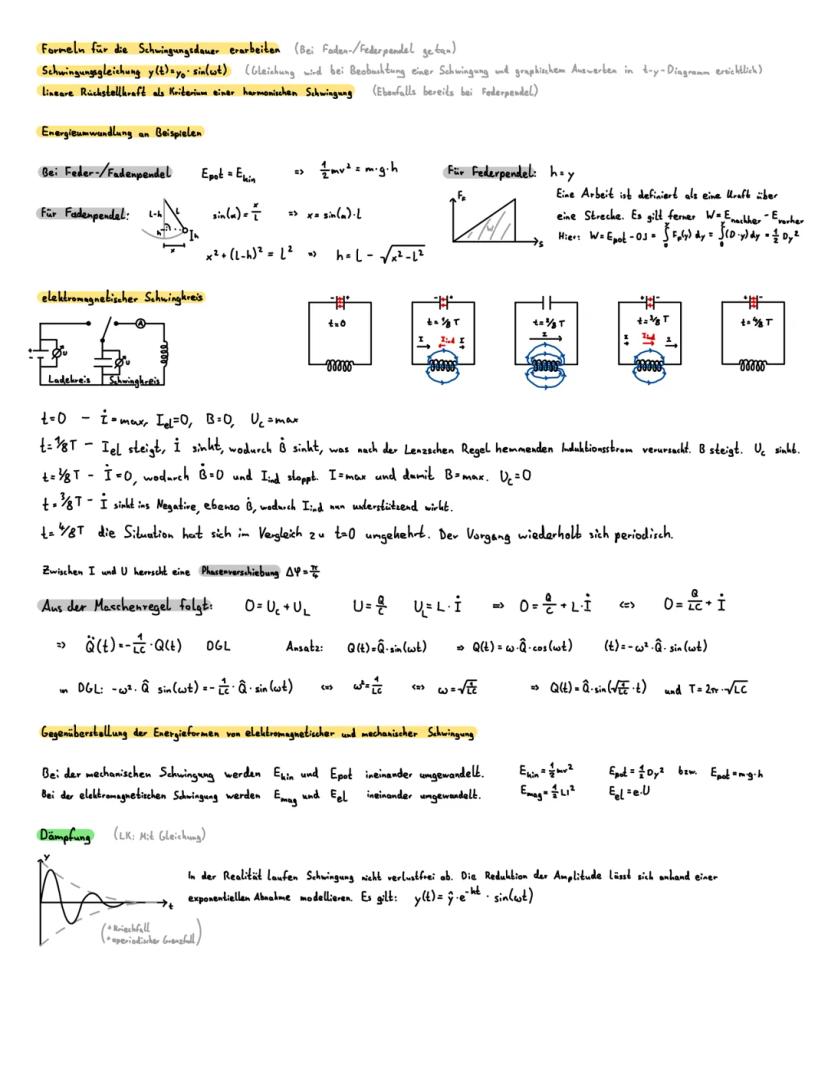

Elektromagnetische Schwingungen

Der elektromagnetische Schwingkreis funktioniert wie ein Pendel: Statt kinetischer und potenzieller Energie wandeln sich hier magnetische (Emag = ½LI²) und elektrische Energie (Eel = ½CU²) ineinander um.

Die Schwingungsdauer beträgt T = 2π√(LC). Je größer Induktivität L und Kapazität C, desto langsamer schwingt der Kreis. Strom und Spannung sind um π/2 phasenverschoben.

Dämpfung sorgt dafür, dass reale Schwingungen abnehmen: y$t$ = ŷe^$-λt$sin(ωt). Die Amplitude fällt exponentiell ab, während die Frequenz fast gleich bleibt.

📻 Radio-Connection: Dein Radio nutzt elektromagnetische Schwingkreise zum Empfangen - jeder Sender hat seine eigene Frequenz!
