Schaltsymbole und Stromkreise
Stell dir vor, du willst jemandem erklären, wie dein Zimmer aufgebaut ist - dafür zeichnest du einen Grundriss. Genauso funktioniert das mit Schaltplänen: Sie zeigen, wie elektrische Geräte miteinander verbunden sind.

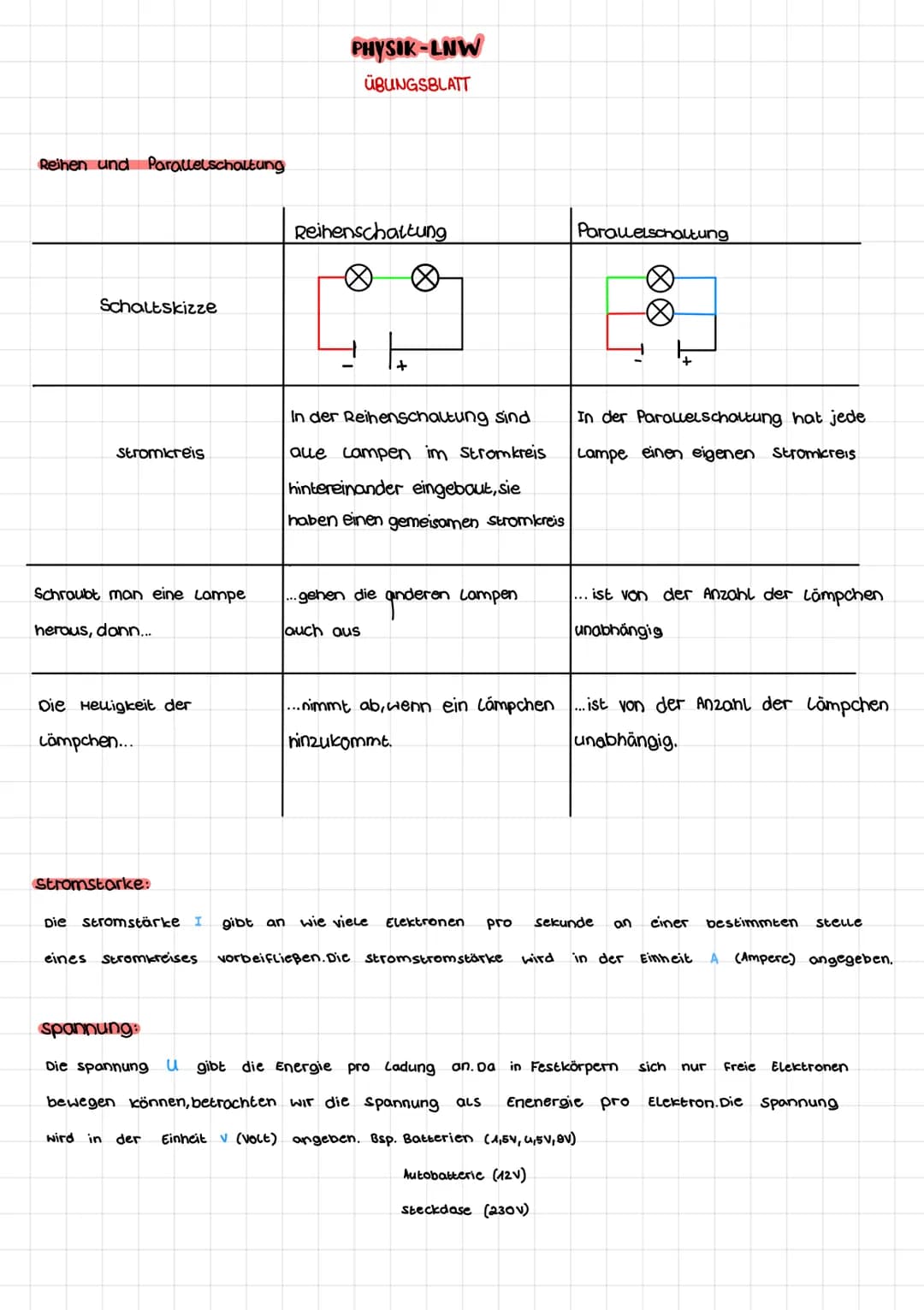

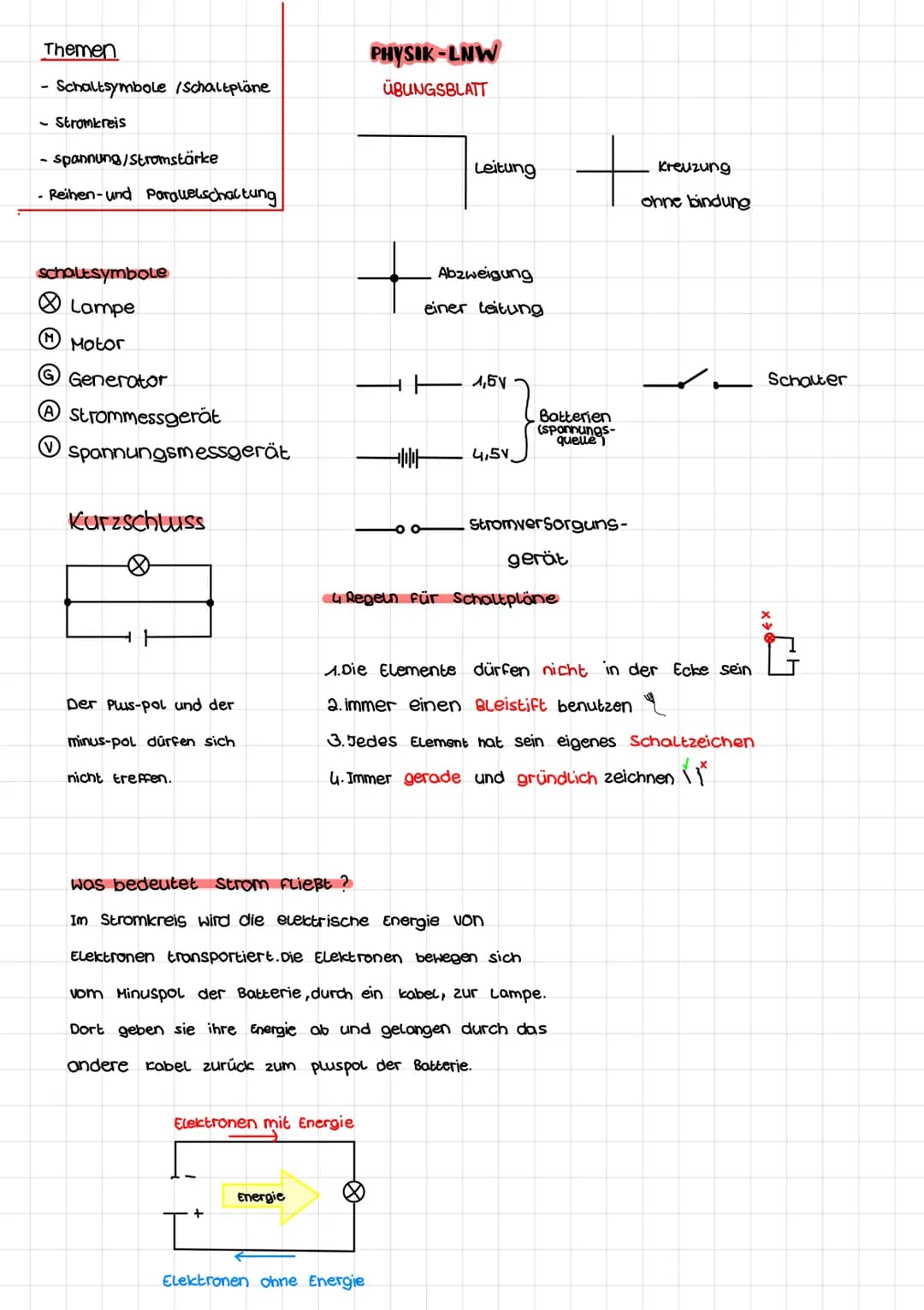

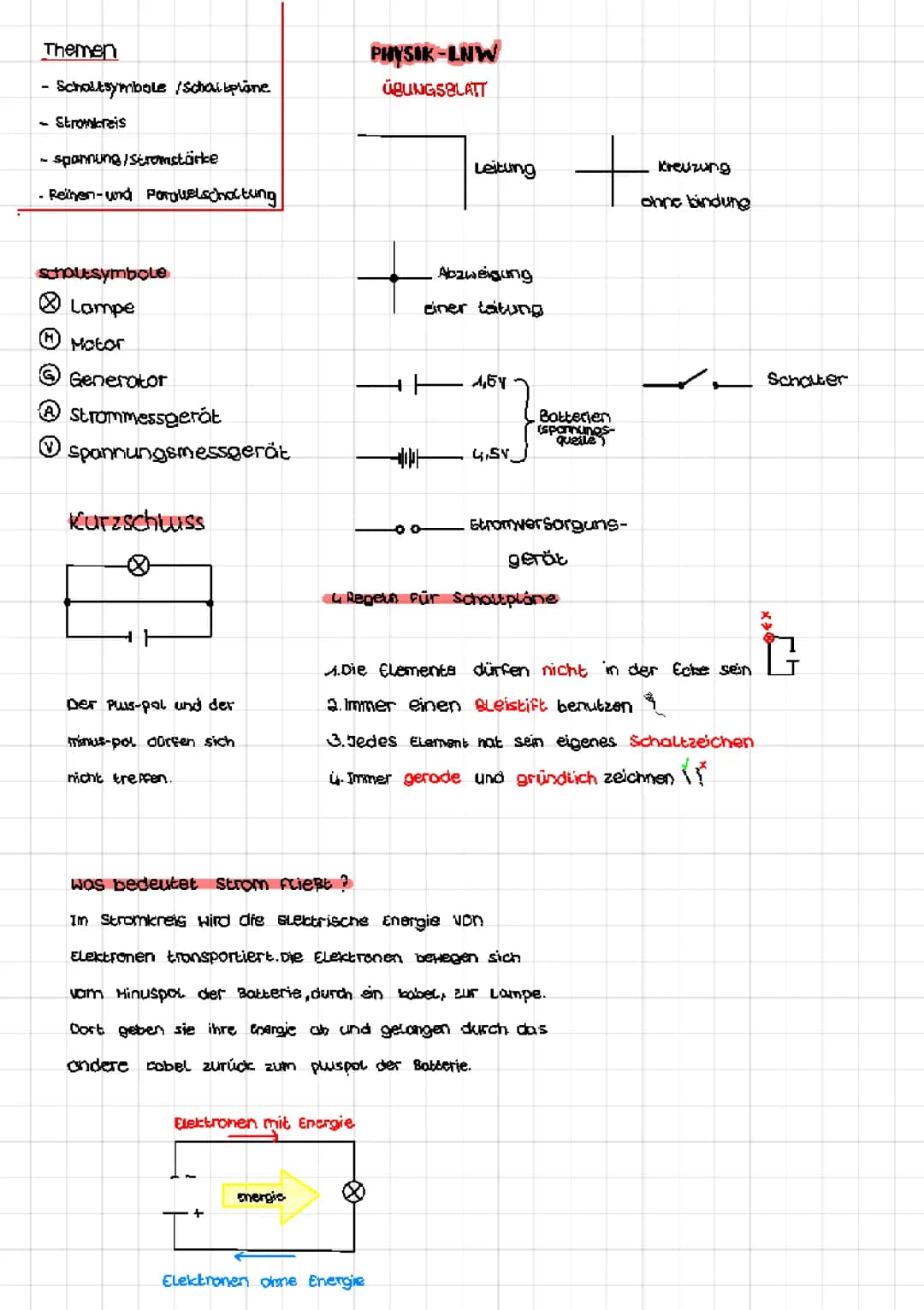

Jedes elektrische Bauteil hat sein eigenes Schaltsymbol. Eine Lampe wird als Kreis mit einem X dargestellt, ein Motor als Kreis mit M, und Batterien als zwei parallele Striche. Das Strommessgerät (A) und Spannungsmessgerät (V) haben ebenfalls ihre eigenen Symbole.
Beim Zeichnen von Schaltplänen gibt es vier wichtige Regeln: Verwende immer einen Bleistift, zeichne gerade Linien, setze keine Bauteile in Ecken und nutze die korrekten Schaltzeichen. Plus- und Minuspol dürfen sich niemals direkt treffen - das wäre ein gefährlicher Kurzschluss.
Elektrischer Strom bedeutet, dass sich Elektronen bewegen. Sie starten am Minuspol der Batterie, transportieren Energie durch Kabel zur Lampe, geben dort ihre Energie ab und kehren energielos zum Pluspol zurück.
Merktipp: Elektronen sind wie Lieferboten - sie bringen Energie von der Batterie zu deinen Geräten!
