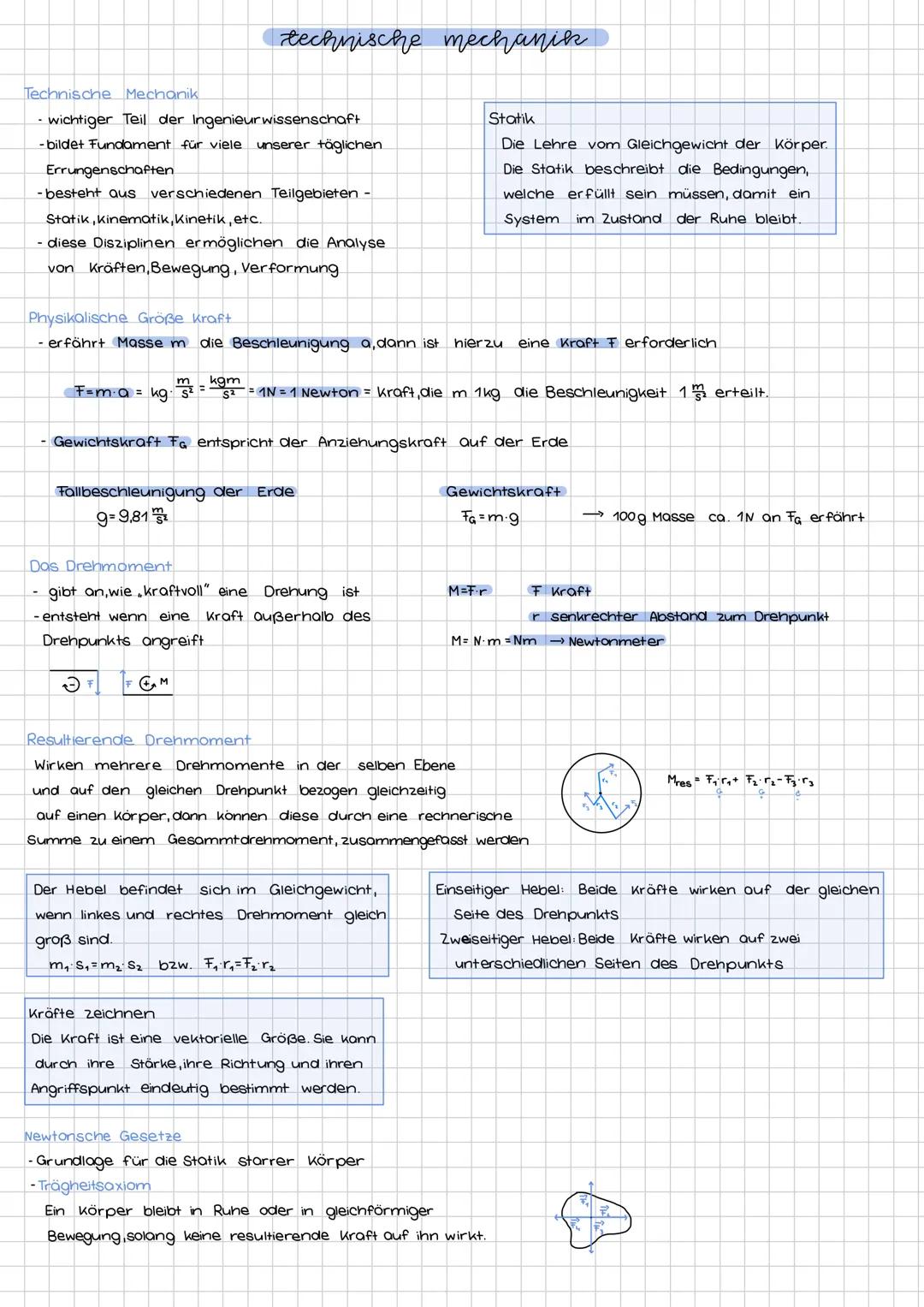

Grundlagen der Technischen Mechanik
Die Technische Mechanik besteht aus verschiedenen Teilgebieten wie Statik, Kinematik und Kinetik. Diese helfen dir dabei, Kräfte und Bewegungen zu analysieren und zu verstehen, warum Dinge stehen bleiben oder sich bewegen.
Die wichtigste physikalische Größe ist die Kraft F, die nach Newton's Formel F = ma berechnet wird. Ein Newton (1N) ist die Kraft, die einer Masse von 1kg eine Beschleunigung von 1 m/s² verleiht. Als Faustregel: 100g Masse entsprechen etwa 1N Gewichtskraft.
Das Drehmoment M = F × r gibt an, wie "kraftvoll" eine Drehung ist. Dabei ist r der senkrechte Abstand zum Drehpunkt. Ein Hebel ist im Gleichgewicht, wenn das linke und rechte Drehmoment gleich groß sind .
Merktipp: Bei Drehmomenten zählen Bewegungen gegen den Uhrzeigersinn als positiv, im Uhrzeigersinn als negativ!
Das Trägheitsaxiom besagt: Ein Körper bleibt in Ruhe oder in gleichförmiger Bewegung, solange keine resultierende Kraft auf ihn wirkt.
2
of 4

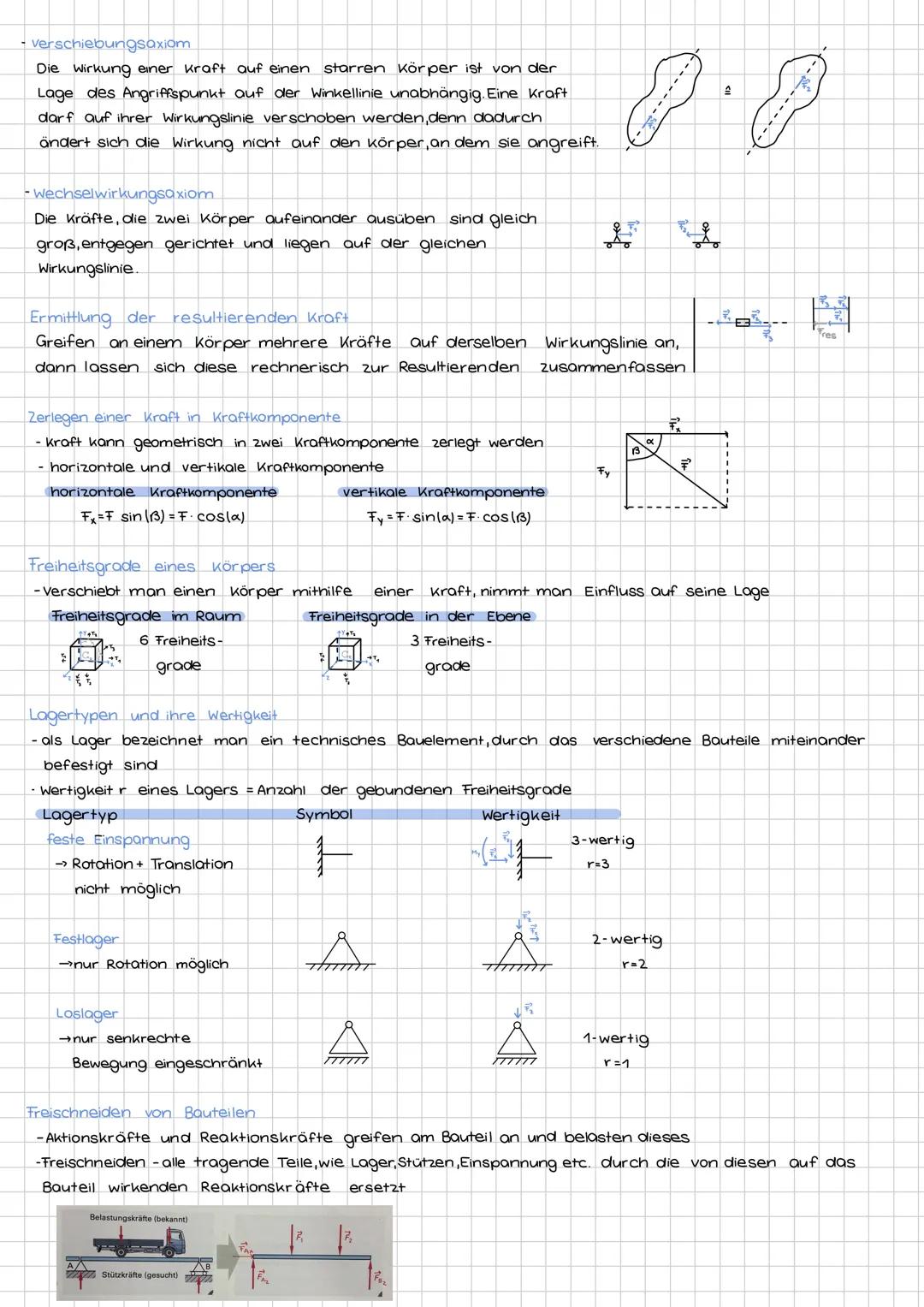

Kräfte und Freiheitsgrade
Das Verschiebungsaxiom erlaubt es dir, eine Kraft entlang ihrer Wirkungslinie zu verschieben, ohne ihre Wirkung zu ändern. Das Wechselwirkungsaxiom erklärt, dass zwei Körper immer gleich große, aber entgegengerichtete Kräfte aufeinander ausüben.
Jede Kraft kannst du in Kraftkomponenten zerlegen: Fx = F × cos(α) für horizontal und Fy = F × sin(α) für vertikal. Das macht komplexe Berechnungen viel einfacher!
Freiheitsgrade zeigen dir, wie sich ein Körper bewegen kann: 3 in der Ebene (2× Verschiebung, 1× Rotation) und 6 im Raum (3× Verschiebung, 3× Rotation).
Wichtig: Die Wertigkeit eines Lagers entspricht der Anzahl der eingeschränkten Freiheitsgrade!
Bei Lagertypen unterscheidest du: Festlager (2-wertig), Loslager (1-wertig) und feste Einspannung (3-wertig). Beim Freischneiden ersetzt du alle Lager durch ihre Reaktionskräfte.
3
of 4

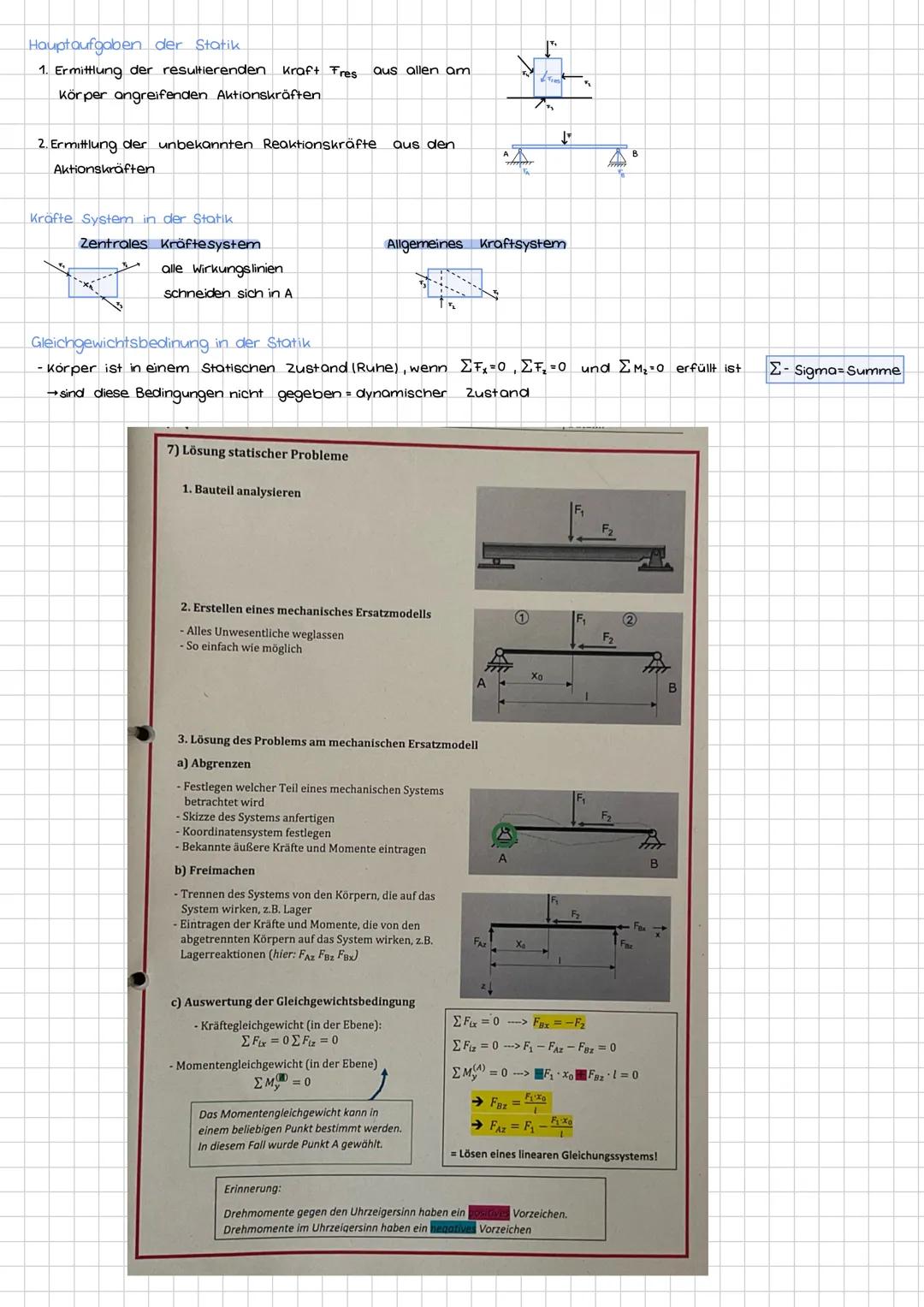

Statische Gleichgewichtsbedingungen
Die Statik hat zwei Hauptaufgaben: Ermittlung der resultierenden Kraft aus allen Aktionskräften und Berechnung der unbekannten Reaktionskräfte. Du unterscheidest zwischen zentralen Kräftesystemen (alle Wirkungslinien schneiden sich in einem Punkt) und allgemeinen Kraftsystemen.
Ein Körper ist im statischen Gleichgewicht, wenn drei Bedingungen erfüllt sind: ∑Fx = 0, ∑Fz = 0 und ∑Mz = 0. Sind diese nicht erfüllt, befindet sich der Körper im dynamischen Zustand.
Zur Lösung statischer Probleme gehst du systematisch vor: 1) Bauteil analysieren, 2) mechanisches Ersatzmodell erstellen, 3) Problem am Modell lösen. Dabei grenzst du das System ab, machst es frei (trennst Lager ab) und wertest die Gleichgewichtsbedingungen aus.
Praxistipp: Das Lösen statischer Probleme ist letztendlich das Lösen eines linearen Gleichungssystems!
Die Momentengleichgewichtsbedingung ∑M = 0 hilft dir besonders bei der Berechnung von Lagerreaktionen.
4
of 4

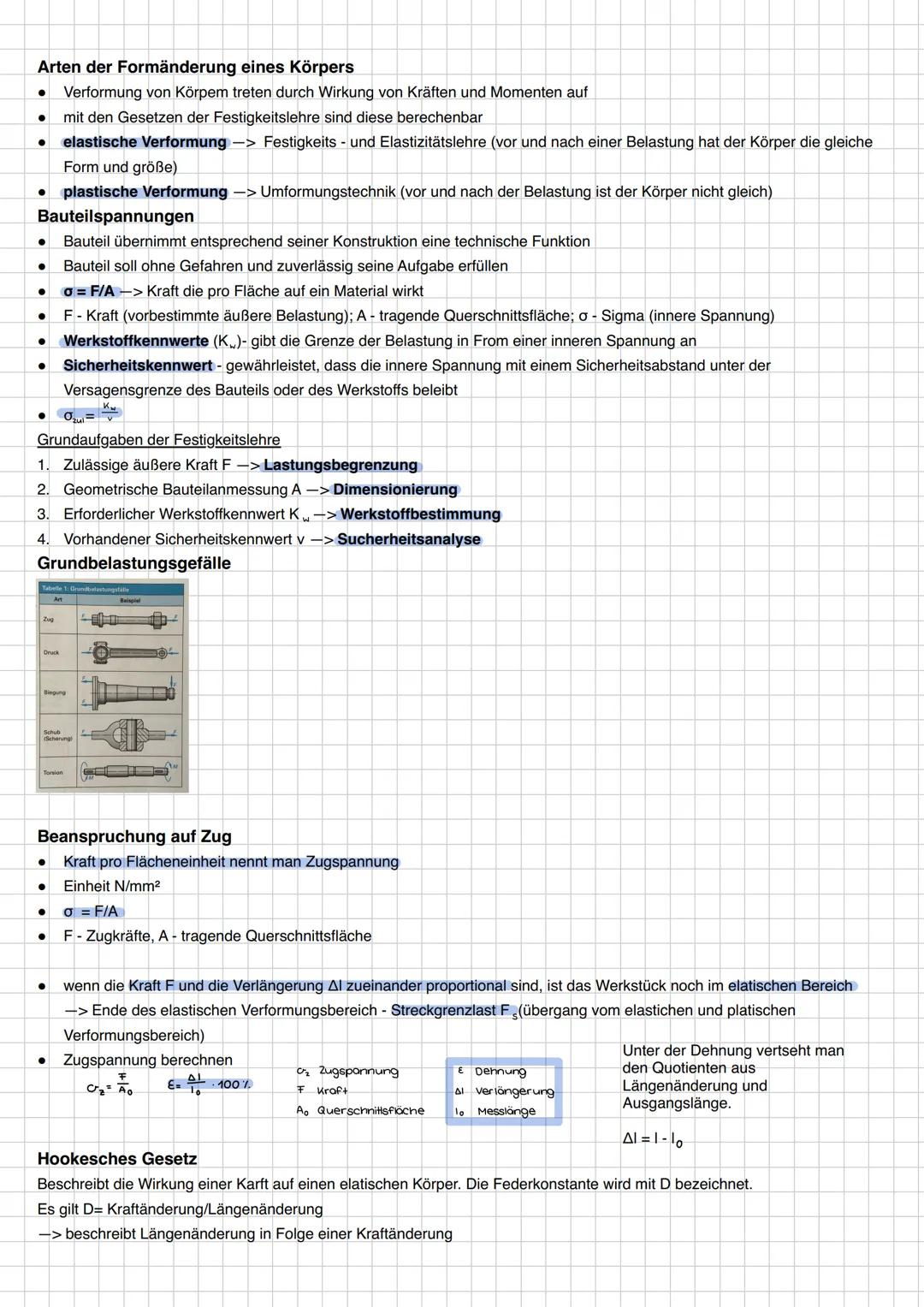

Festigkeitslehre und Werkstoffverhalten
Körper verformen sich unter Krafteinwirkung auf zwei Arten: elastisch (kehrt zur ursprünglichen Form zurück) oder plastisch (bleibt verformt). Die Festigkeitslehre berechnet diese Verformungen.
Die Bauteilspannung σ = F/A gibt die Kraft pro Fläche an, die auf ein Material wirkt. Diese innere Spannung muss immer unter der Versagensgrenze des Werkstoffs bleiben – dafür sorgen Sicherheitskennwerte.
Die Festigkeitslehre löst vier Grundaufgaben: Bestimmung der zulässigen Kraft, Dimensionierung des Bauteils, Werkstoffauswahl und Sicherheitsanalyse. Bei Zugbeanspruchung berechnest du die Zugspannung mit σ = F/A.
Das Hookesche Gesetz beschreibt elastische Verformung: Kraft und Verlängerung sind proportional (F ~ Δl).
Die Streckgrenze markiert den Übergang vom elastischen zum plastischen Verformungsbereich. Unterhalb dieser Grenze kehrt das Material zur ursprünglichen Form zurück, darüber bleibt es verformt.
