EPK Grundlagen und Symbole
EPK steht für Ereignisgesteuerte Prozessketten und ist Teil des ARIS-Konzepts. Du verwendest sie, um die Bestandteile eines Unternehmens grafisch abzubilden - praktisch wie ein Flowchart für Geschäftsprozesse.

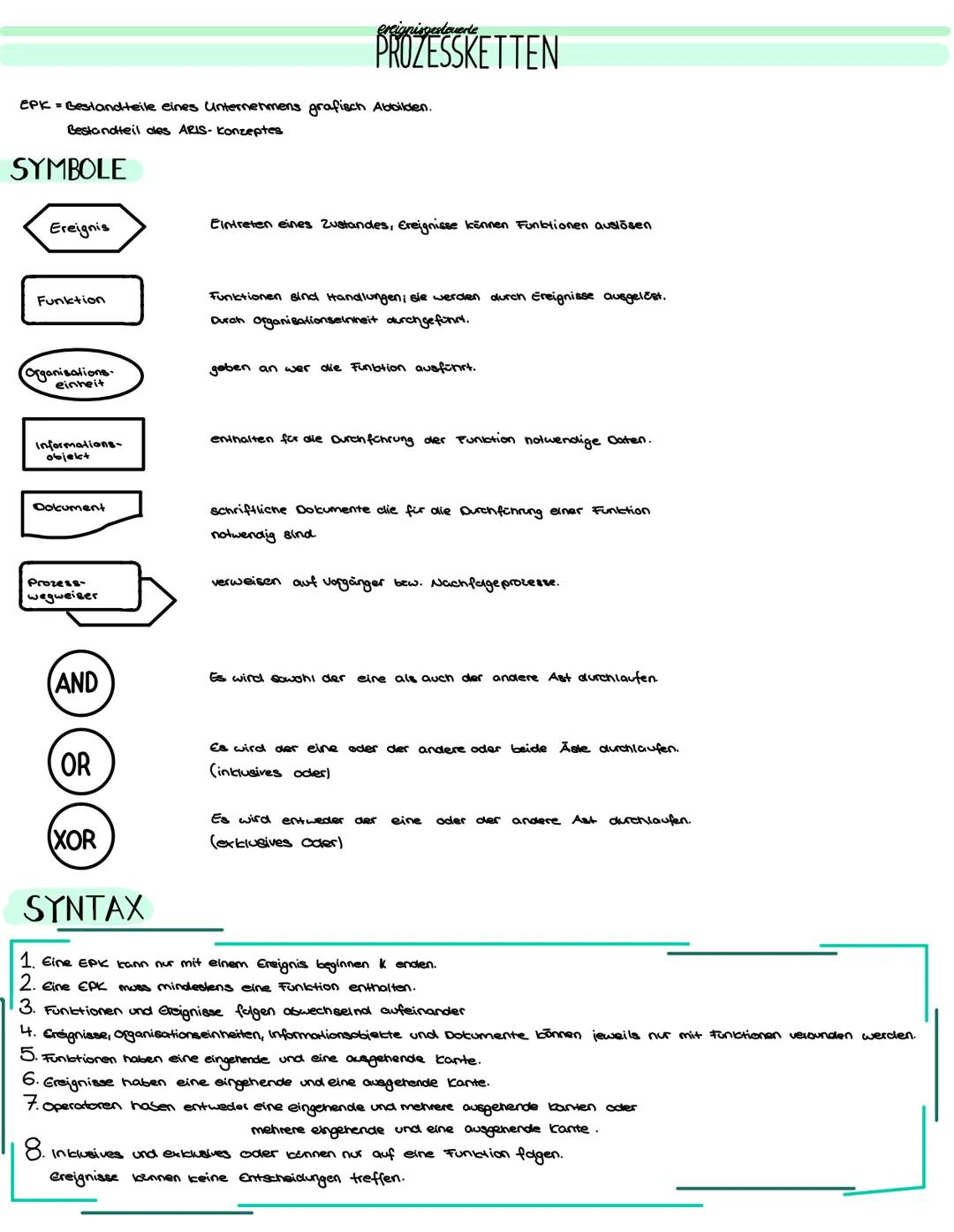

Die wichtigsten Symbole sind schnell erklärt: Ereignisse (sechseckig) zeigen an, dass etwas passiert ist und lösen Funktionen (rechteckig) aus. Funktionen sind konkrete Handlungen, die von Organisationseinheiten durchgeführt werden.
Informationsobjekte und Dokumente liefern die nötigen Daten für Funktionen. Prozesswegweiser verbinden verschiedene Prozesse miteinander.
Merktipp: Ereignisse passieren einfach, Funktionen werden aktiv durchgeführt!

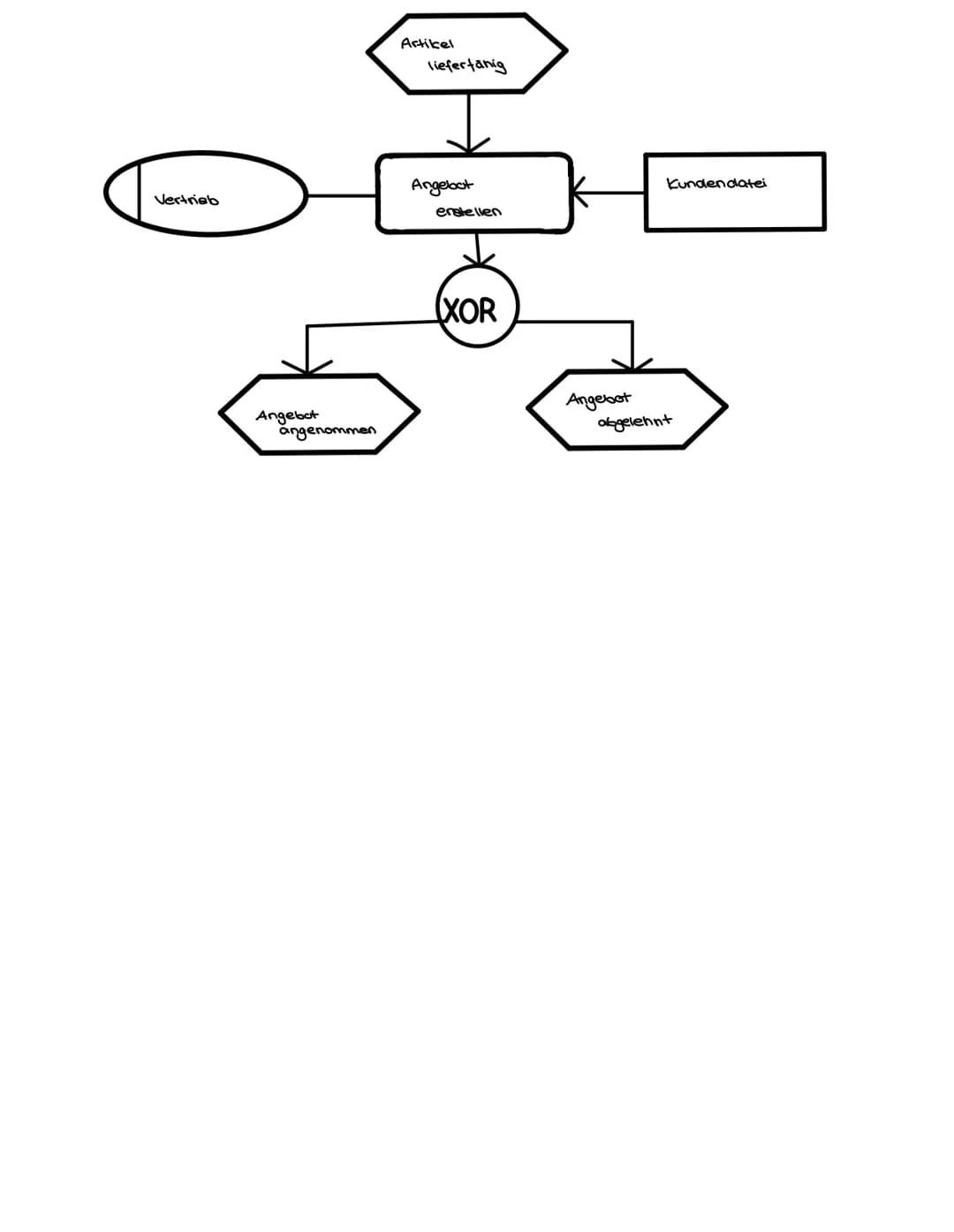

Bei den Operatoren hast du drei Möglichkeiten: AND (beide Wege werden durchlaufen), OR (einer oder beide Wege) und XOR (entweder der eine oder der andere Weg).
