Elektrischer Strom ist überall um uns herum - in deinem Handy, im Auto und sogar in deinem Körper! In der Elektrotechnik lernst du, wie Strom funktioniert und wie du ihn sicher messen und nutzen kannst.
Grundlagen Elektotechnik – Seite 1

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

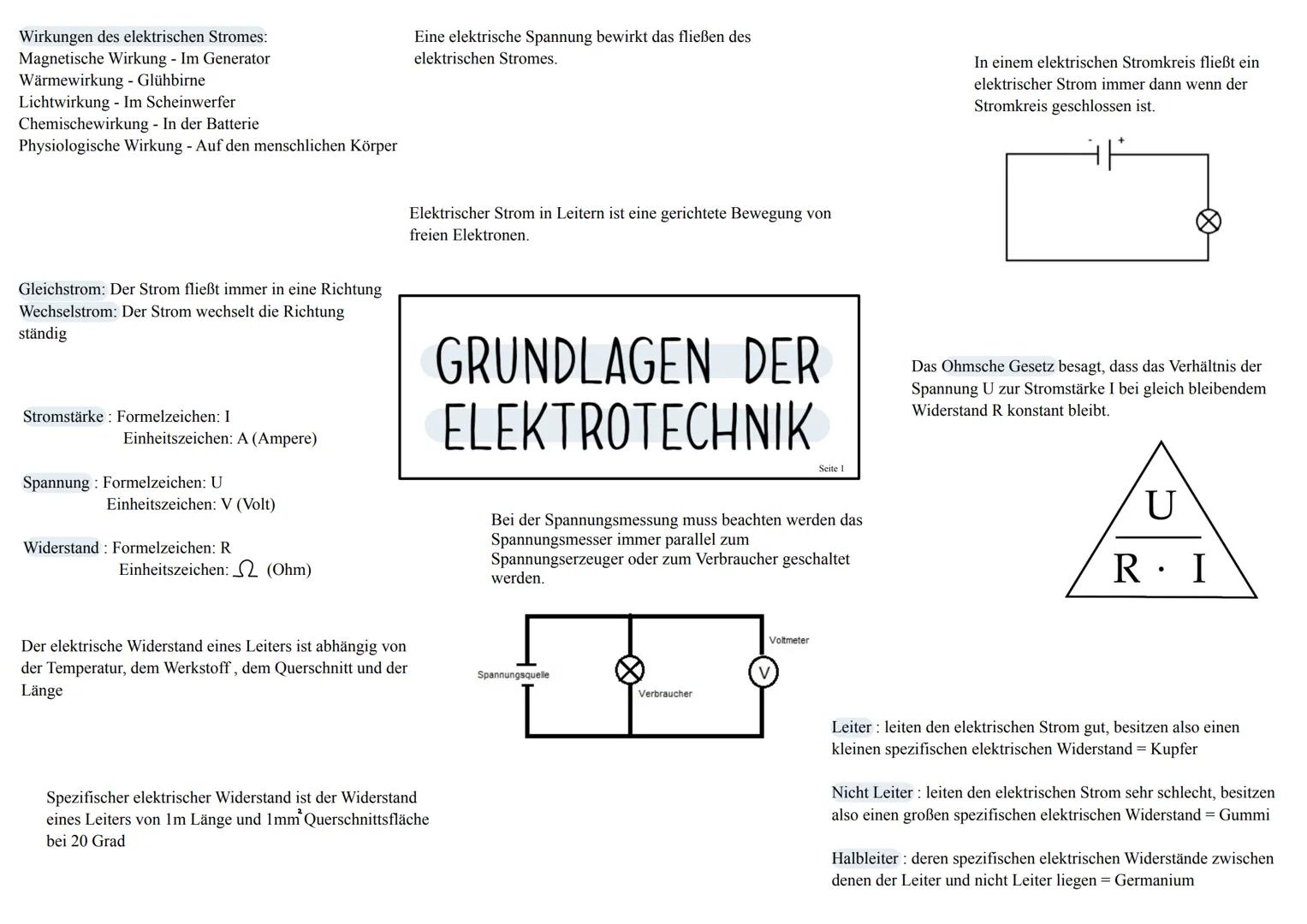

Grundlagen der Elektrotechnik

Elektrischer Strom hat fünf wichtige Wirkungen, die du täglich erlebst: Die magnetische Wirkung findest du im Generator, die Wärmewirkung in der Glühbirne und die Lichtwirkung im Scheinwerfer. Dazu kommen noch die chemische Wirkung in Batterien und die physiologische Wirkung auf deinen Körper.

Damit Strom fließt, brauchst du eine elektrische Spannung und einen geschlossenen Stromkreis. Gleichstrom fließt immer in eine Richtung, während Wechselstrom ständig die Richtung wechselt - wie bei der Steckdose zu Hause.

Die drei wichtigsten Größen sind Stromstärke (I, gemessen in Ampere), Spannung (U, gemessen in Volt) und Widerstand (R, gemessen in Ohm). Der Widerstand hängt von Temperatur, Material, Querschnitt und Länge des Leiters ab.

Merktipp: Das Ohmsche Gesetz zeigt, dass bei konstantem Widerstand das Verhältnis von Spannung zu Stromstärke immer gleich bleibt!

Leiter wie Kupfer haben einen kleinen Widerstand, Nichtleiter wie Gummi einen großen. Halbleiter wie Germanium liegen dazwischen und sind besonders wichtig für moderne Elektronik.

Grundlagen Elektotechnik – Seite 2

Melde dich an, um den Inhalt zu sehen.
Kostenlos!

Mit der Anmeldung akzeptierst du die Nutzungsbedingungen und Datenschutzerklärung

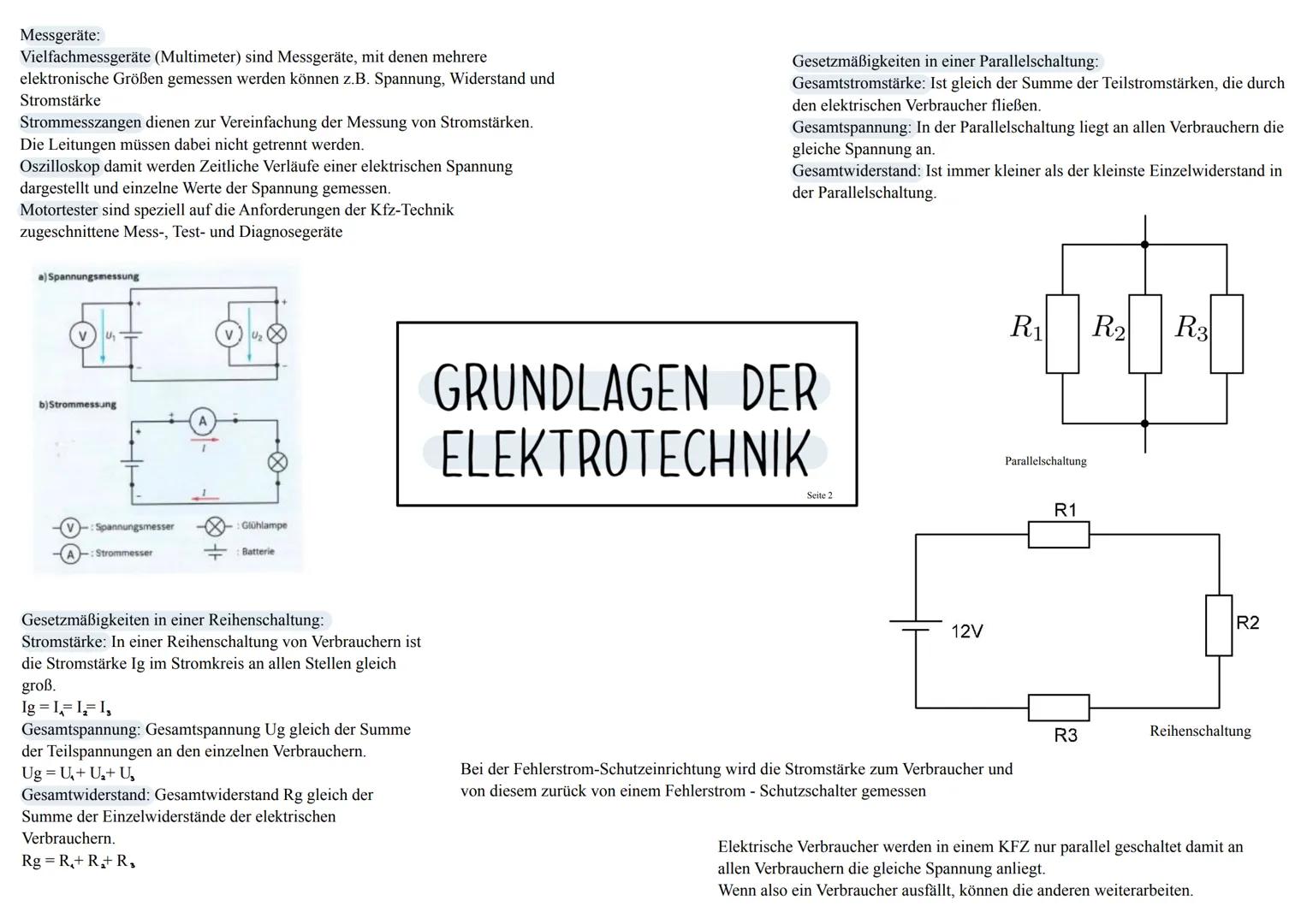

Messgeräte und Schaltungen

Multimeter sind deine Alleskönner - damit misst du Spannung, Strom und Widerstand in einem Gerät. Strommesszangen machen's noch einfacher, weil du keine Leitungen trennen musst. Mit einem Oszilloskop siehst du, wie sich Spannungen zeitlich verändern.

Bei der Reihenschaltung ist die Stromstärke überall gleich, aber die Gesamtspannung teilt sich auf die Verbraucher auf. Der Gesamtwiderstand ist die Summe aller Einzelwiderstände.

Die Parallelschaltung funktioniert anders: Hier liegt an allen Verbrauchern die gleiche Spannung an, aber die Gesamtstromstärke ist die Summe der Teilströme. Der Gesamtwiderstand ist immer kleiner als der kleinste Einzelwiderstand.

Praxistipp: Im Auto werden alle Verbraucher parallel geschaltet - so funktioniert das Radio weiter, auch wenn das Licht kaputt ist!

Fehlerstrom-Schutzeinrichtungen vergleichen den hinein- und herausfließenden Strom und schützen dich vor gefährlichen Stromschlägen.
