Brennstoffzelle einfach erklärt: Aufbau, Funktion und Anwendungen

Öffnen

Brennstoffzelle einfach erklärt: Aufbau, Funktion und Anwendungen
user profile picture

Kim/chi

@kimanhdothi_xfkm

·

19 Follower

Follow

Brennstoffzellen sind effiziente Energiewandler, die chemische in elektrische Energie umwandeln. Sie bieten vielfältige Anwendungsmöglichkeiten von portablen Geräten bis hin zu stationären Energiesystemen. Ihre Hauptvorteile sind hohe Effizienz und umweltfreundlicher Betrieb, während Herausforderungen in Kosten und Infrastruktur bestehen.

Wasserstoff-Brennstoffzellen nutzen die Reaktion von Wasserstoff und Sauerstoff zu Wasser für die Stromerzeugung.
• Die Direktmethanol-Brennstoffzelle verwendet Methanol als Brennstoff bei niedrigen Temperaturen.
• Einsatzgebiete umfassen portable, mobile und stationäre Anwendungen wie Smartphones, Fahrzeuge und Hausenergieversorgung.
• Trotz einiger Nachteile bieten Brennstoffzellen großes Potenzial für eine nachhaltige Energiezukunft.

2.3.2021

602

Aufbau und Funktion von Brennstoffzellen

Die Wasserstoff-Sauerstoff-Brennstoffzelle (AFC) ist ein faszinierendes Beispiel für die Brennstoffzelle Funktion. Ihr Aufbau besteht aus zwei Elektroden, die durch eine Membran getrennt sind. An der Anode wird Wasserstoff zugeführt, während an der Kathode Sauerstoff einströmt.

Highlight: Die Elektroden sind mit fein verteiltem Platin beschichtet, das als Katalysator fungiert.

Die PEM-Membran (Proton Exchange Membrane) spielt eine entscheidende Rolle, indem sie die Gase räumlich trennt und nur Protonen durchlässt. Dies verhindert die Bildung eines gefährlichen Knallgasgemisches.

Vocabulary: PEM steht für "Proton Exchange Membrane" und ist ein Schlüsselelement in der Brennstoffzelle Funktion.

Die Brennstoffzelle Reaktionsgleichung lautet:

2 H₂ + O₂ → 2 H₂O

Diese Reaktion wird oft als "kalte Verbrennung" bezeichnet, da sie sehr effizient abläuft und elektrische Energie erzeugt, ohne dass eine tatsächliche Verbrennung stattfindet.

Definition: Die "kalte Verbrennung" in einer Brennstoffzelle ist ein hocheffizienter Prozess zur Energieumwandlung ohne direkte Verbrennung.

Eine weitere interessante Variante ist die Direktmethanol-Brennstoffzelle (DMFC). Sie funktioniert bei niedrigeren Temperaturen (90-120°C) und verwendet Methanol als Brennstoff. Ihr Aufbau ähnelt dem der Wasserstoff-Brennstoffzelle, was die Vielseitigkeit dieser Technologie unterstreicht.

Example: Die DMFC findet Anwendung in der Stromversorgung für Elektroantriebe, tragbare Geräte und als Batterieersatz.

Handout zu Tertiärelementen - Brennstoffzellen
1. Wasserstoff-Sauerstoff-Brennstoffzelle (AFC)
➤ Aufbau und Funktion:
Elektronen (e)
Zugefüh

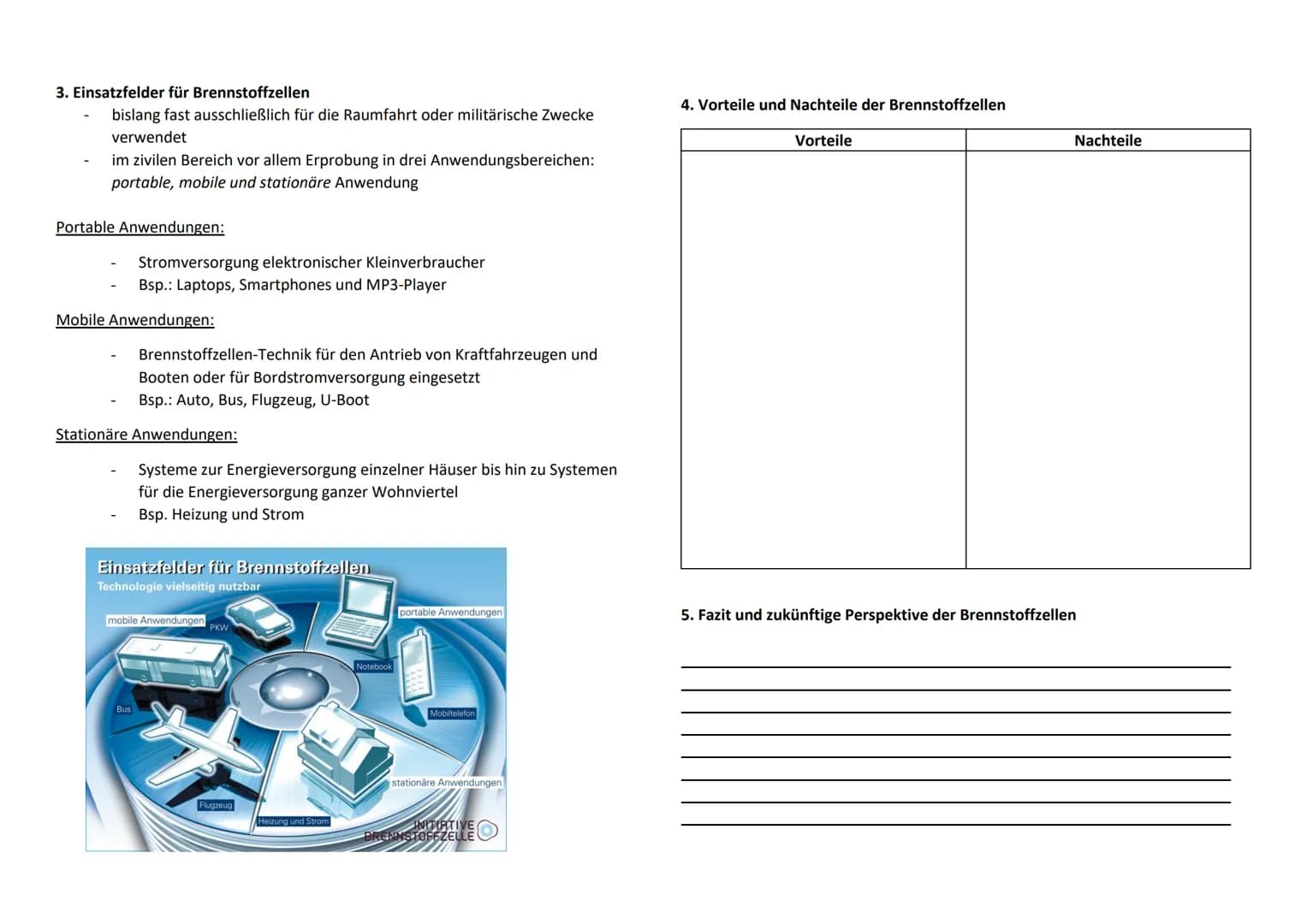

Einsatzfelder und Anwendungen von Brennstoffzellen

Brennstoffzellen haben ein breites Spektrum an Anwendungsmöglichkeiten, die weit über ihre ursprüngliche Nutzung in der Raumfahrt und für militärische Zwecke hinausgehen. Im zivilen Bereich lassen sich drei Hauptanwendungsbereiche identifizieren: portable, mobile und stationäre Anwendungen.

Portable Anwendungen der Brennstoffzellentechnologie umfassen die Stromversorgung elektronischer Kleinverbraucher. Laptops, Smartphones und MP3-Player sind typische Beispiele für diese Kategorie. Die kompakte Größe und hohe Energiedichte machen Brennstoffzellen besonders attraktiv für diese Geräte.

Bei mobilen Anwendungen wird die Brennstoffzelle Auto-Technologie für den Antrieb von Kraftfahrzeugen und Booten oder für die Bordstromversorgung eingesetzt. Autos, Busse, Flugzeuge und sogar U-Boote können von dieser umweltfreundlichen Energiequelle profitieren.

Highlight: Die Vielseitigkeit der Brennstoffzellentechnologie zeigt sich besonders in ihren mobilen Anwendungen, die von Autos bis hin zu U-Booten reichen.

Stationäre Anwendungen von Brennstoffzellen reichen von Systemen zur Energieversorgung einzelner Häuser bis hin zu Lösungen für ganze Wohnviertel. Hier dienen sie sowohl der Heizung als auch der Stromerzeugung.

Example: Ein Einfamilienhaus könnte durch eine stationäre Brennstoffzellenanlage mit Wärme und Strom versorgt werden, was die Energieeffizienz erheblich steigert.

Die Vor- und Nachteile von Brennstoffzellen sind vielfältig und müssen sorgfältig abgewogen werden. Zu den Vorteilen gehören zweifellos die hohe Effizienz und die Umweltfreundlichkeit, während Nachteile wie hohe Kosten und die noch unzureichende Infrastruktur Herausforderungen darstellen.

Vocabulary: Der Wasserstoff-Brennstoffzelle Wirkungsgrad ist ein wichtiger Faktor bei der Beurteilung ihrer Effizienz im Vergleich zu anderen Energiequellen.

Abschließend lässt sich sagen, dass Brennstoffzellen trotz einiger Herausforderungen ein enormes Potenzial für eine nachhaltige Energiezukunft bieten. Ihre Vielseitigkeit und Effizienz machen sie zu einer vielversprechenden Technologie, deren Weiterentwicklung und breitere Anwendung in den kommenden Jahren zu erwarten ist.

Handout zu Tertiärelementen - Brennstoffzellen
1. Wasserstoff-Sauerstoff-Brennstoffzelle (AFC)
➤ Aufbau und Funktion:
Elektronen (e)
Zugefüh
