Entity-Relationship-Modelle erstellen

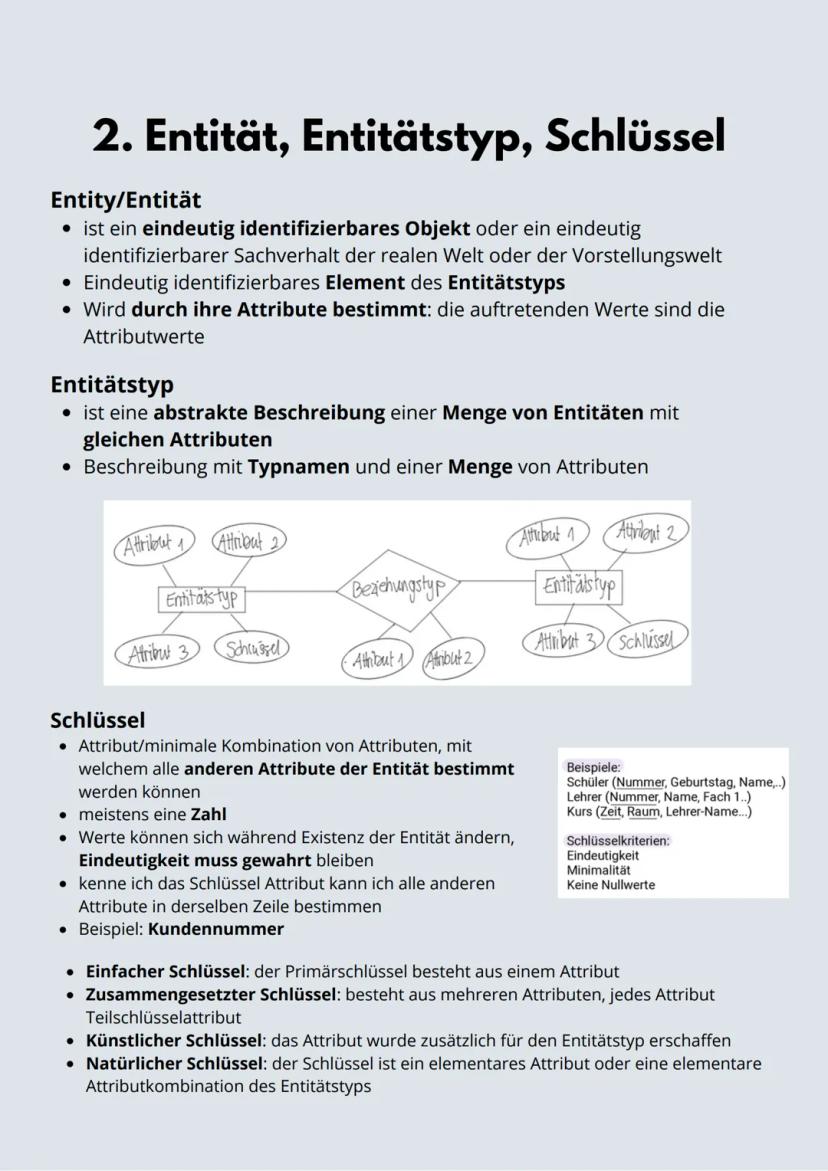

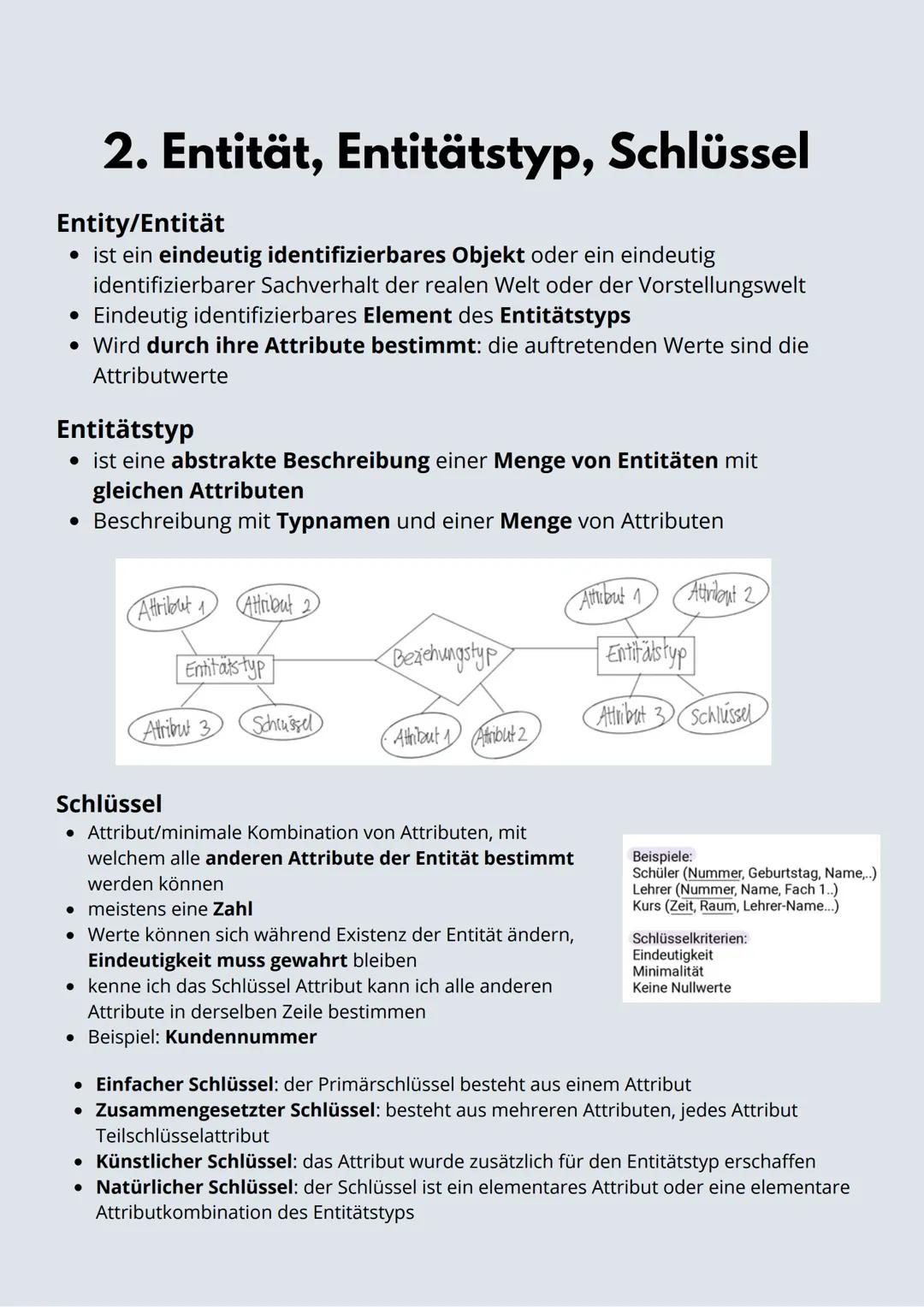

ER-Modelle sind wie Baupläne für Datenbanken - sie zeigen grafisch, welche Datentypen existieren und wie sie zusammenhängen. Du zeichnest Entitätstypen als Rechtecke, Beziehungstypen als Rauten und Attribute als Ovale.

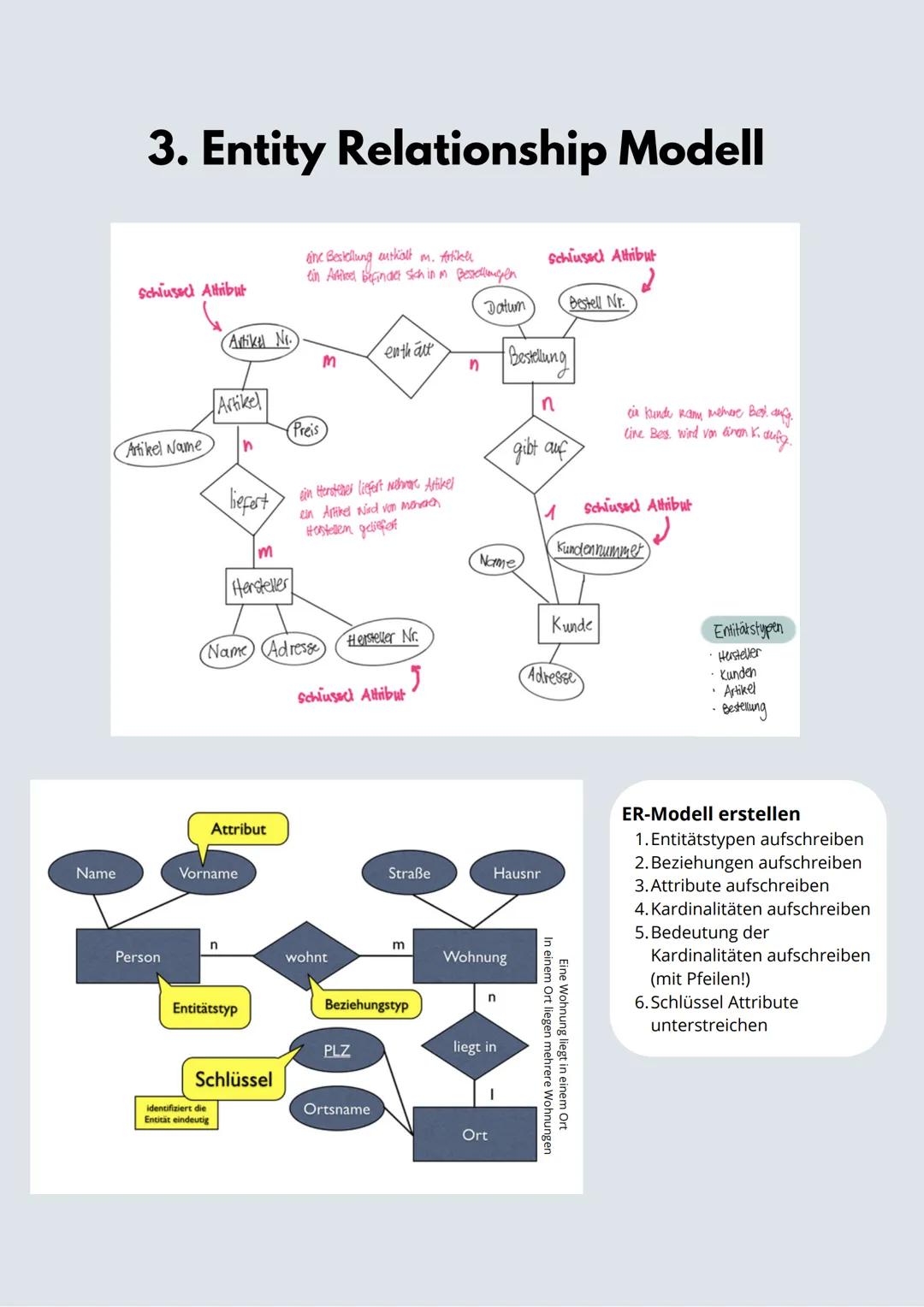

Die systematische Erstellung funktioniert in sechs Schritten: Erst alle Entitätstypen aufschreiben, dann Beziehungen definieren, Attribute zuordnen, Kardinalitäten bestimmen, deren Bedeutung mit Pfeilen erklären und schließlich Schlüsselattribute unterstreichen.

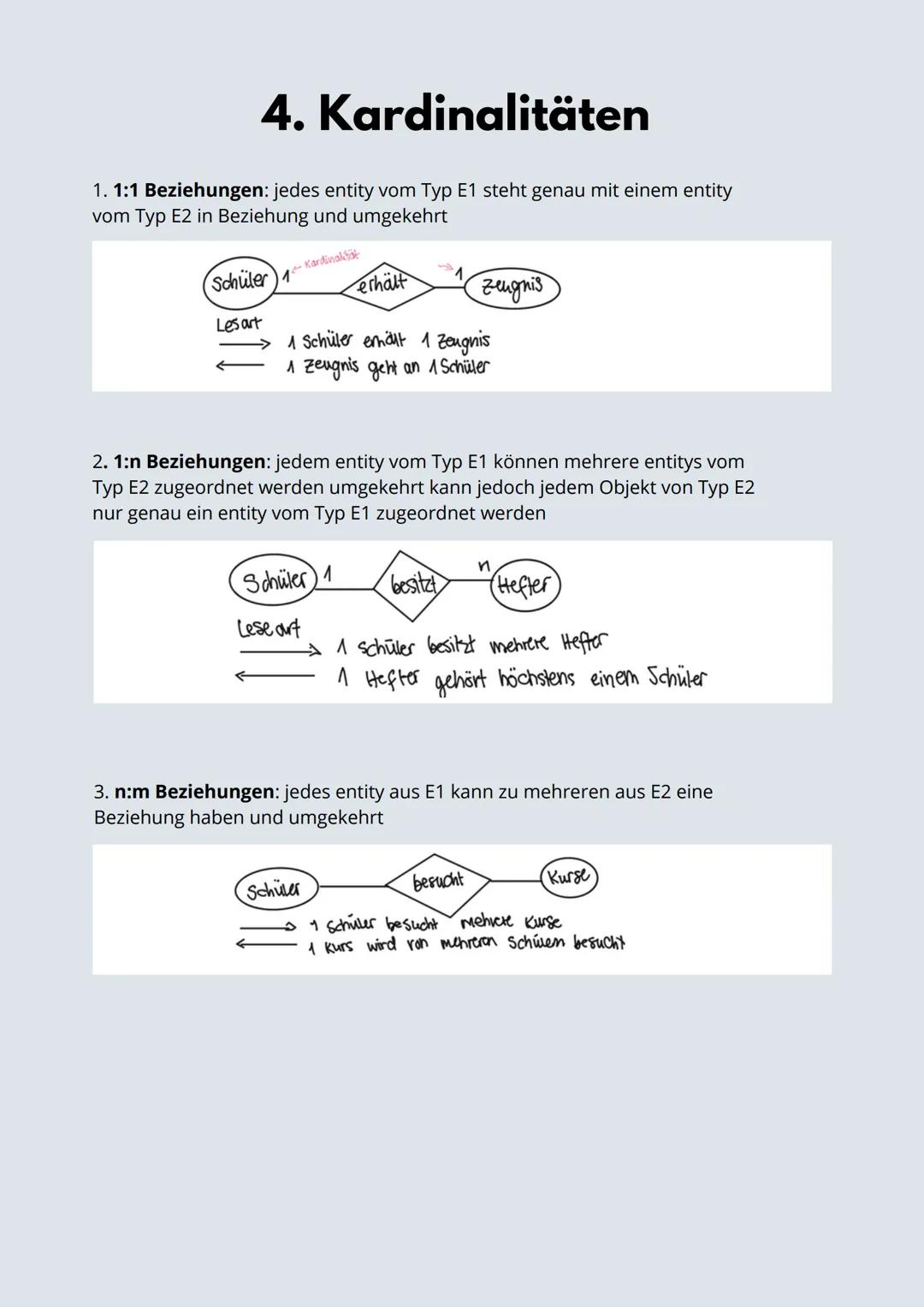

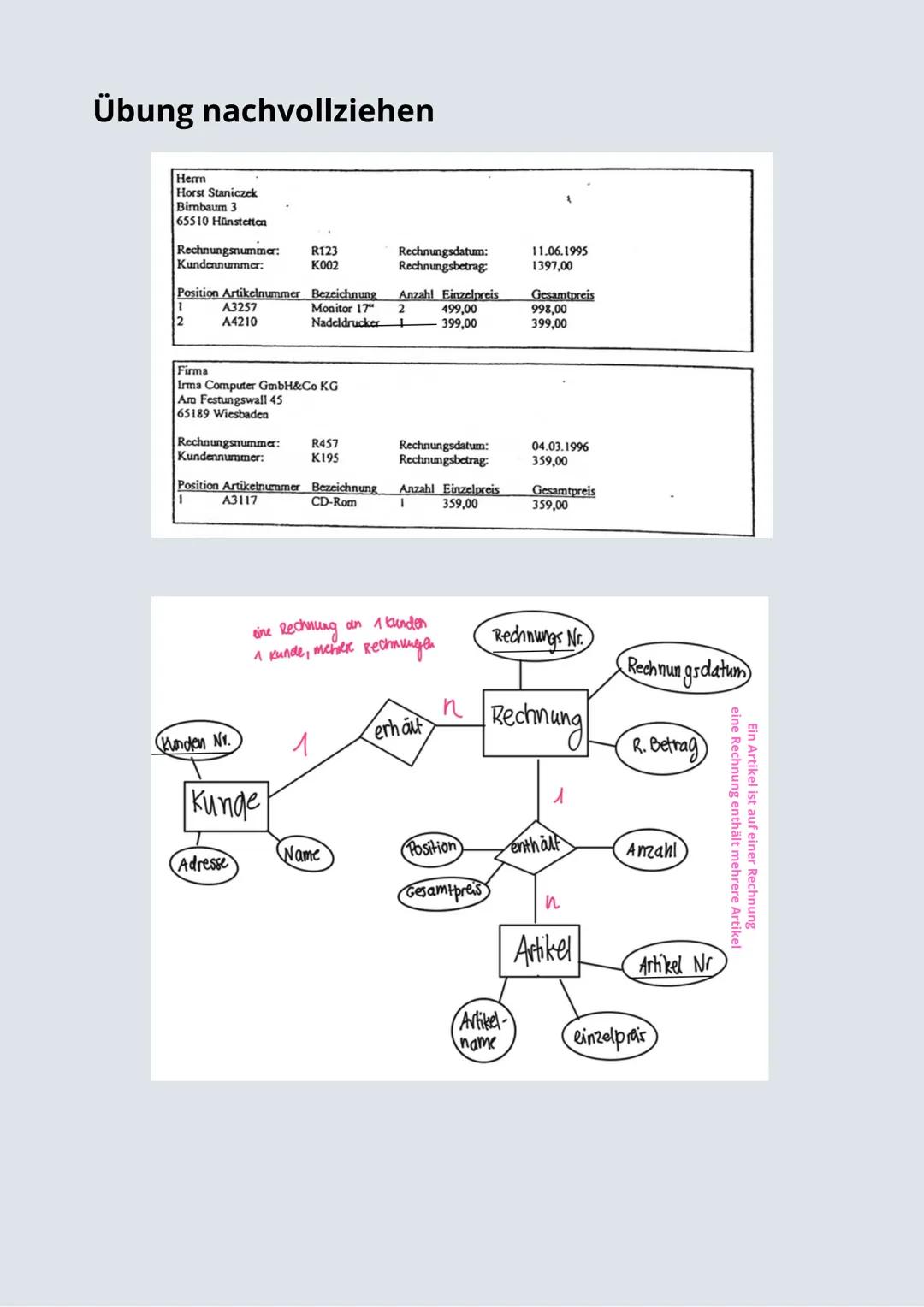

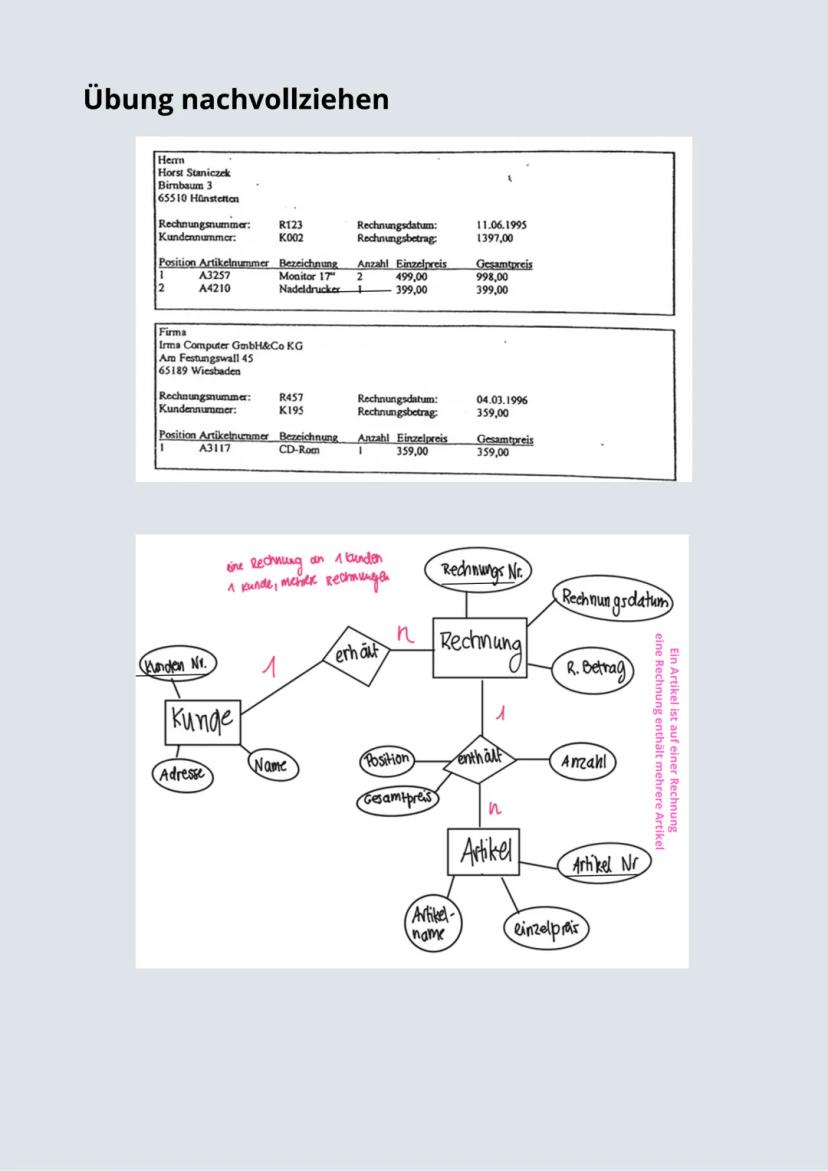

Am Beispiel einer Rechnung siehst du: Ein Kunde erhält mehrere Rechnungen (1:n), aber jede Rechnung gehört zu genau einem Kunden. Eine Rechnung kann mehrere Artikel enthalten n:m−Beziehung.
Übungstipp: Arbeite immer mit konkreten Beispielen wie Rechnungen oder Schulverwaltung - das macht abstrakte Konzepte greifbar!
