Der pn-Übergang und Diodenfunktion

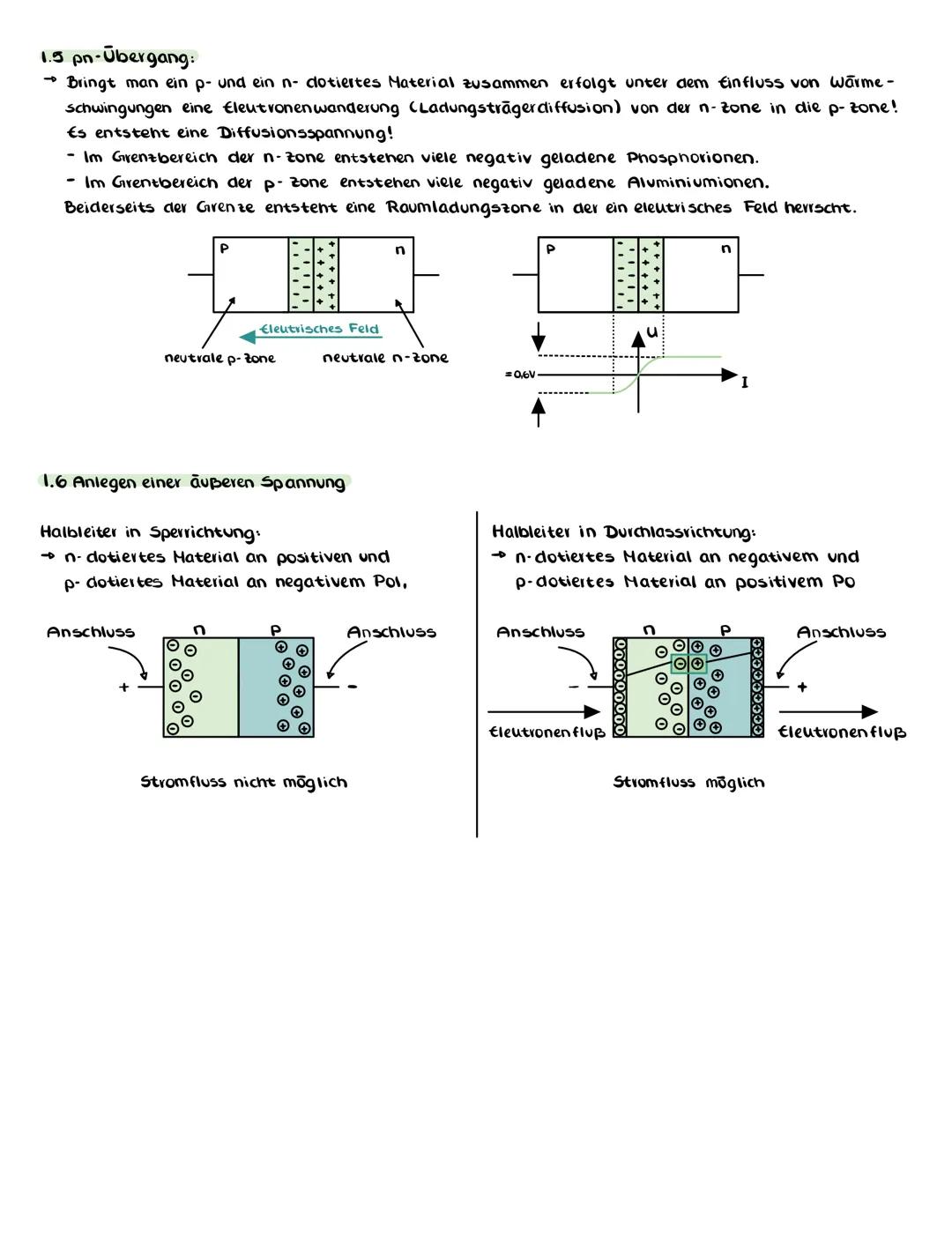

Wenn du p- und n-dotiertes Material zusammenbringst, passiert etwas Faszinierendes: Die Elektronen wandern von der n-Zone zur p-Zone - das nennt man Ladungsträgerdiffusion. Dadurch entsteht eine Diffusionsspannung von etwa 0,6V.
An der Grenze bildet sich eine Raumladungszone mit einem elektrischen Feld. In der n-Zone entstehen positive Phosphor-Ionen, in der p-Zone negative Aluminium-Ionen - ein natürlicher Sperrbereich.
Das Geniale kommt erst beim Anlegen einer äußeren Spannung: In Sperrichtung n−MaterialanPlus,p−MaterialanMinus fließt kein Strom - die Sperrschicht wird noch breiter. In Durchlassrichtung n−MaterialanMinus,p−MaterialanPlus wird die Sperrschicht überwunden und Strom kann fließen.
Eselsbrücke: Durchlass = Dreieck zeigt in Stromrichtung, genau wie das Diodensymbol!
