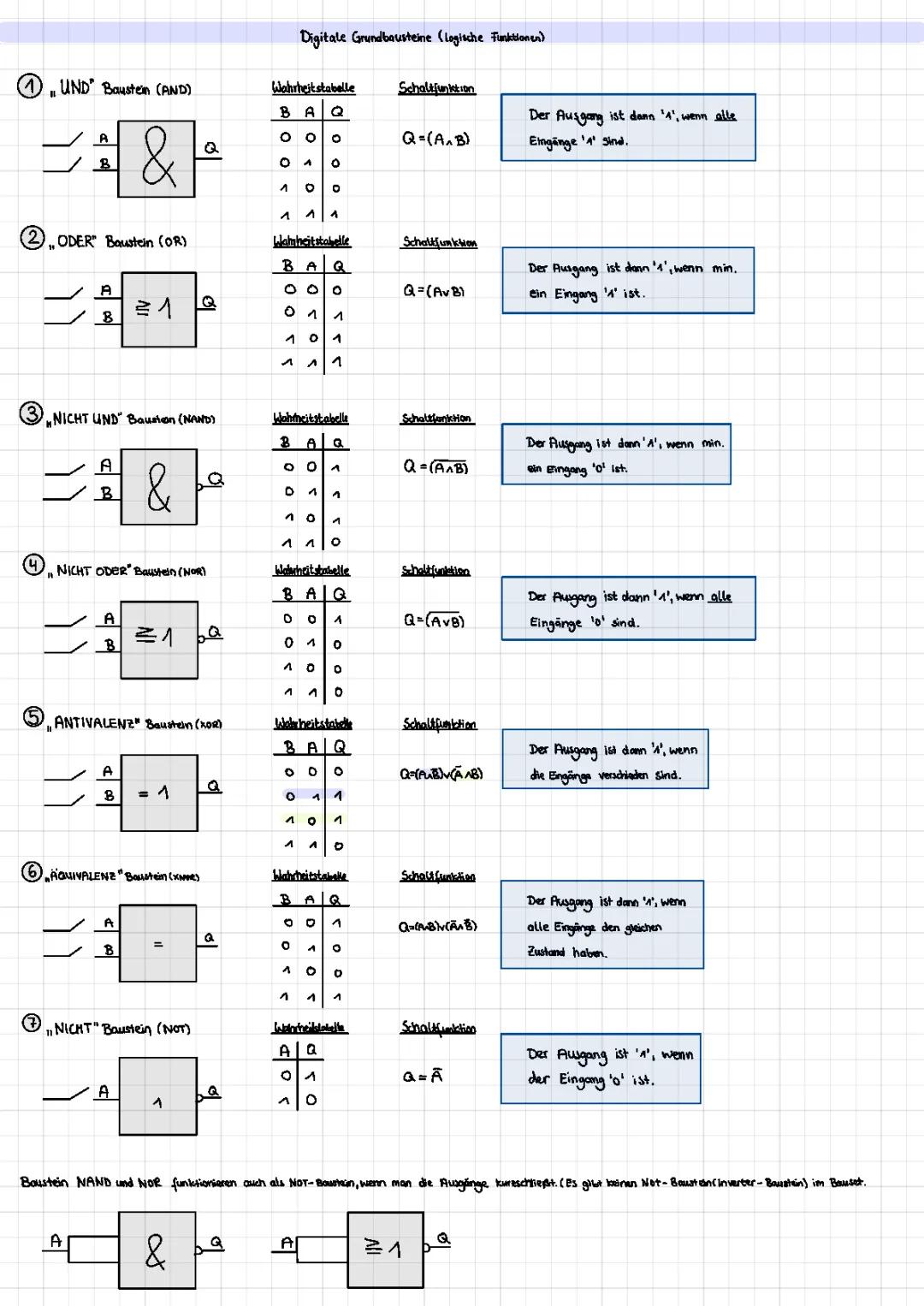

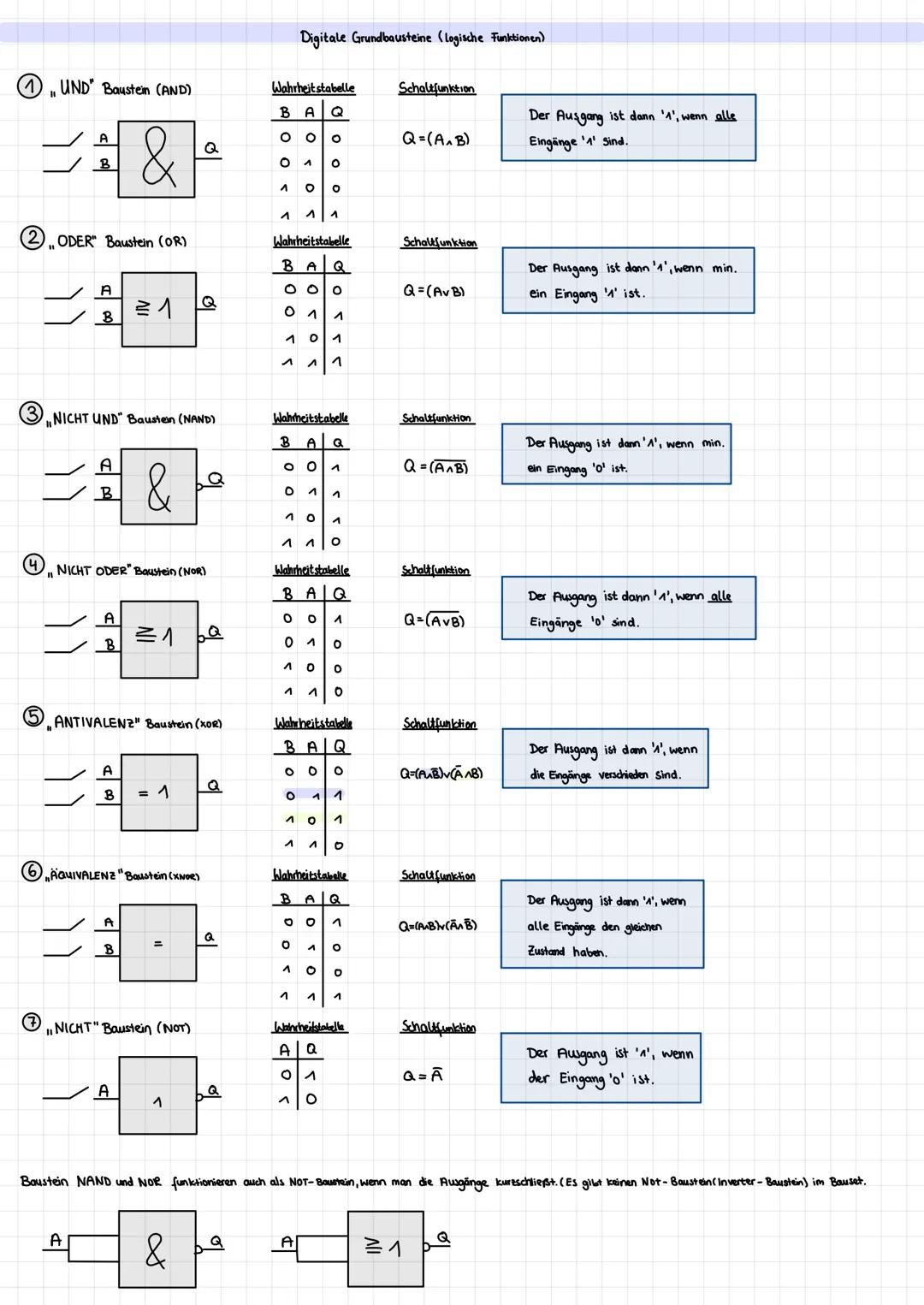

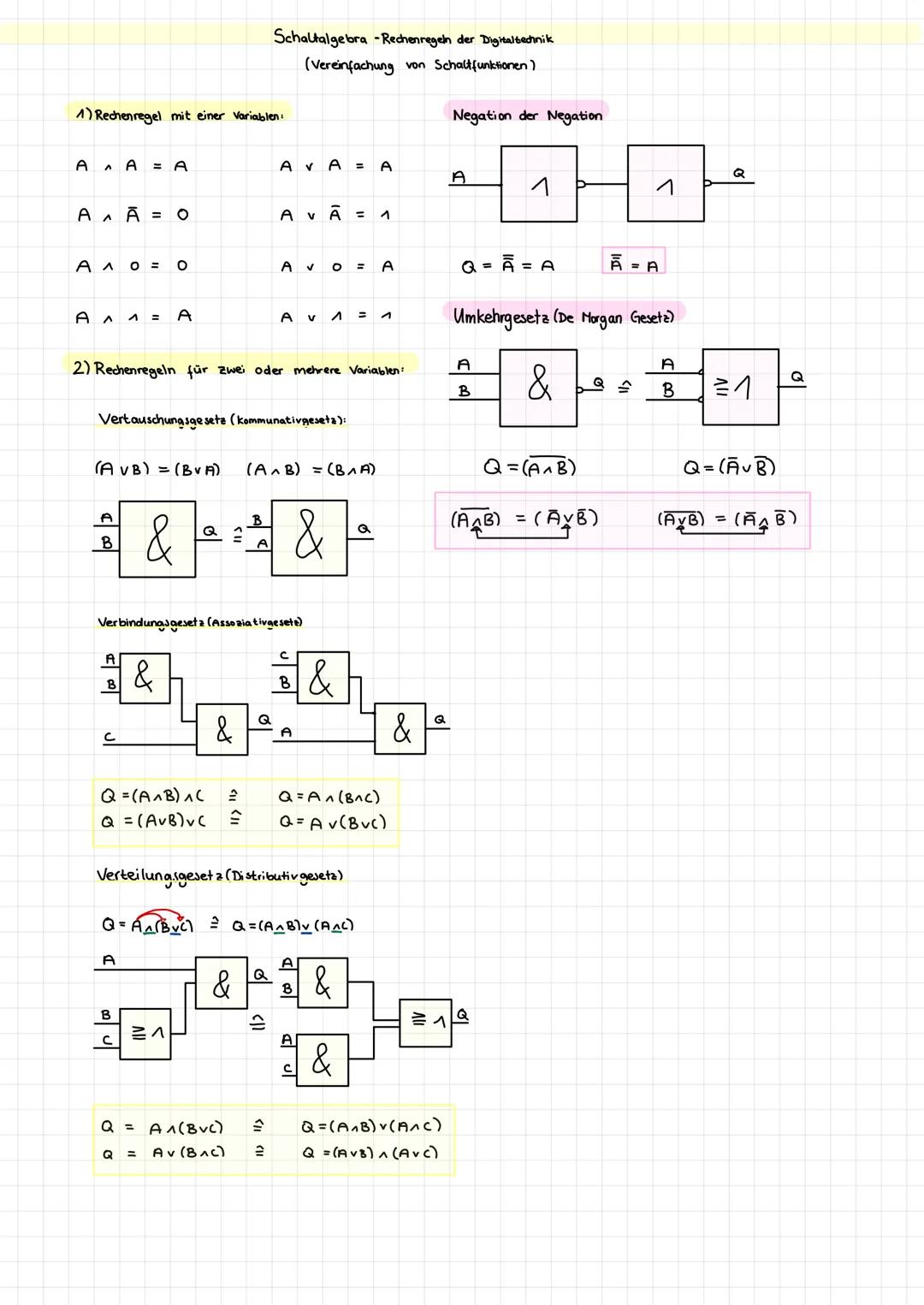

Digitale Grundbausteine - Die Basis der Logik
Stell dir vor, digitale Schaltungen sind wie Lego-Bausteine, nur dass sie mit logischen Funktionen arbeiten. Jeder Baustein hat spezielle Regeln, wann er eine '1' oder '0' ausgibt.
Der UND-Baustein (AND) ist wie ein strenger Türsteher - nur wenn ALLE Eingänge '1' sind, gibt er eine '1' aus. Der ODER-Baustein (OR) ist dagegen entspannter und gibt schon eine '1' aus, wenn mindestens ein Eingang '1' ist.
Die NAND- und NOR-Bausteine sind einfach die umgekehrten Versionen von UND und ODER. NAND gibt '1' aus, wenn mindestens ein Eingang '0' ist, während NOR nur bei allen Eingängen '0' eine '1' ausgibt.
Besonders interessant sind XOR (Antivalenz) und XNOR (Äquivalenz). XOR gibt '1' aus, wenn die Eingänge verschieden sind, XNOR wenn sie gleich sind. Der NOT-Baustein dreht einfach alles um: aus '0' wird '1' und umgekehrt.
Praxis-Tipp: NAND und NOR können auch als NOT-Bausteine funktionieren, wenn du ihre Eingänge kurzschließt!
