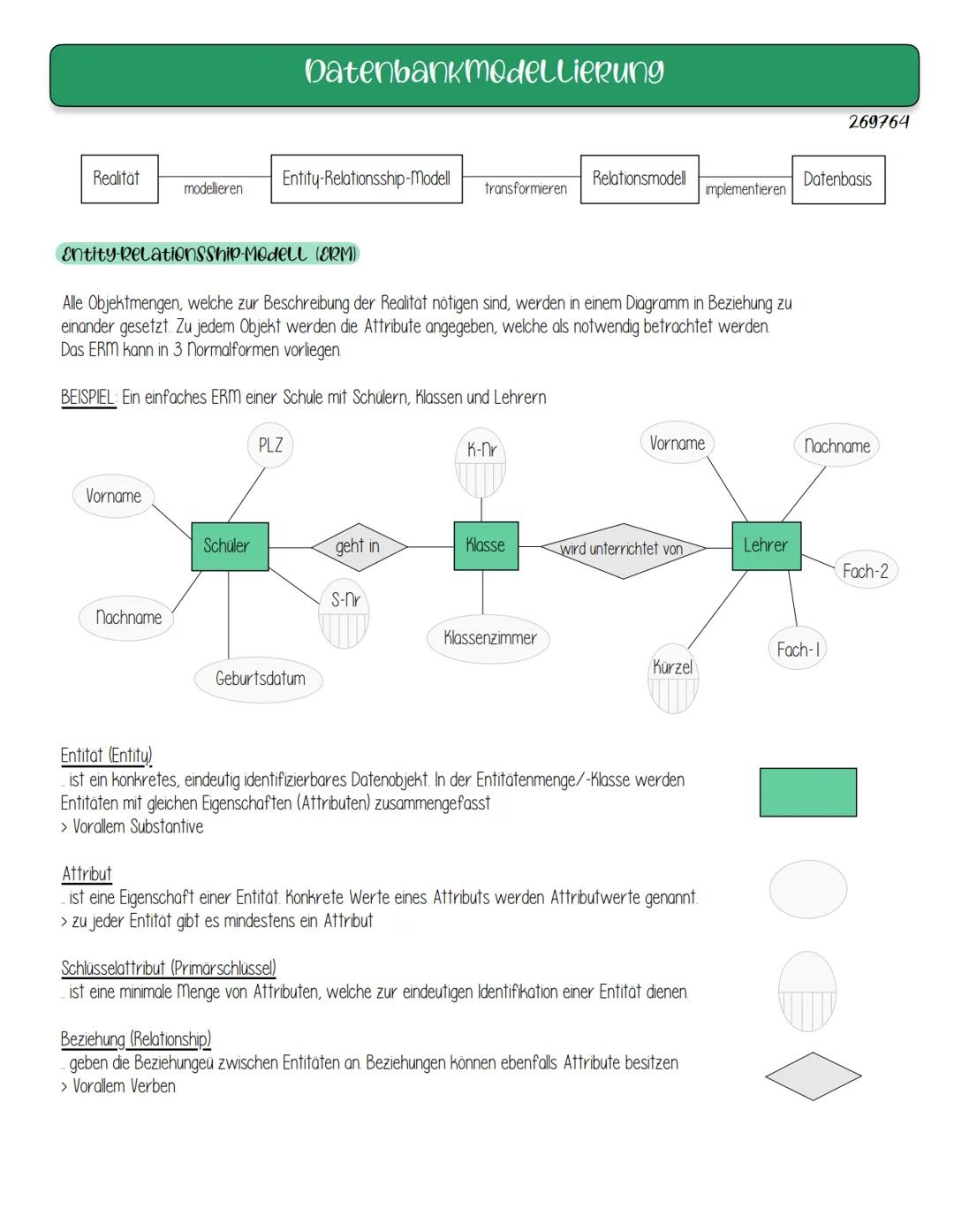

Datenbankmodellierung - Das ERM verstehen
Stell dir vor, du sollst alle Daten deiner Schule digital verwalten - Schüler, Klassen, Lehrer. Genau hier kommt die Datenbankmodellierung ins Spiel! Du verwandelst die Realität in ein strukturiertes System.
Das Entity-Relationship-Modell (ERM) ist wie ein Bauplan für deine Datenbank. Du sammelst alle wichtigen Objektmengen und zeichnest deren Beziehungen in einem übersichtlichen Diagramm auf. Jedes Objekt bekommt seine notwendigen Eigenschaften zugeordnet.
Die Grundbausteine sind schnell erklärt: Entitäten sind deine Hauptobjekte (meist Substantive wie "Schüler" oder "Lehrer"). Attribute beschreiben deren Eigenschaften (Name, Geburtsdatum, etc.). Das Schlüsselattribut sorgt dafür, dass jede Entität eindeutig identifiziert werden kann - wie eine Art digitaler Fingerabdruck.
Beziehungen (meist Verben) verbinden deine Entitäten miteinander. Ein Schüler "geht in" eine Klasse, eine Klasse "wird unterrichtet von" einem Lehrer. So entsteht dein komplettes Datenmodell!
Merktipp: Entitäten = Substantive, Beziehungen = Verben, Attribute = Eigenschaften
2
of 2

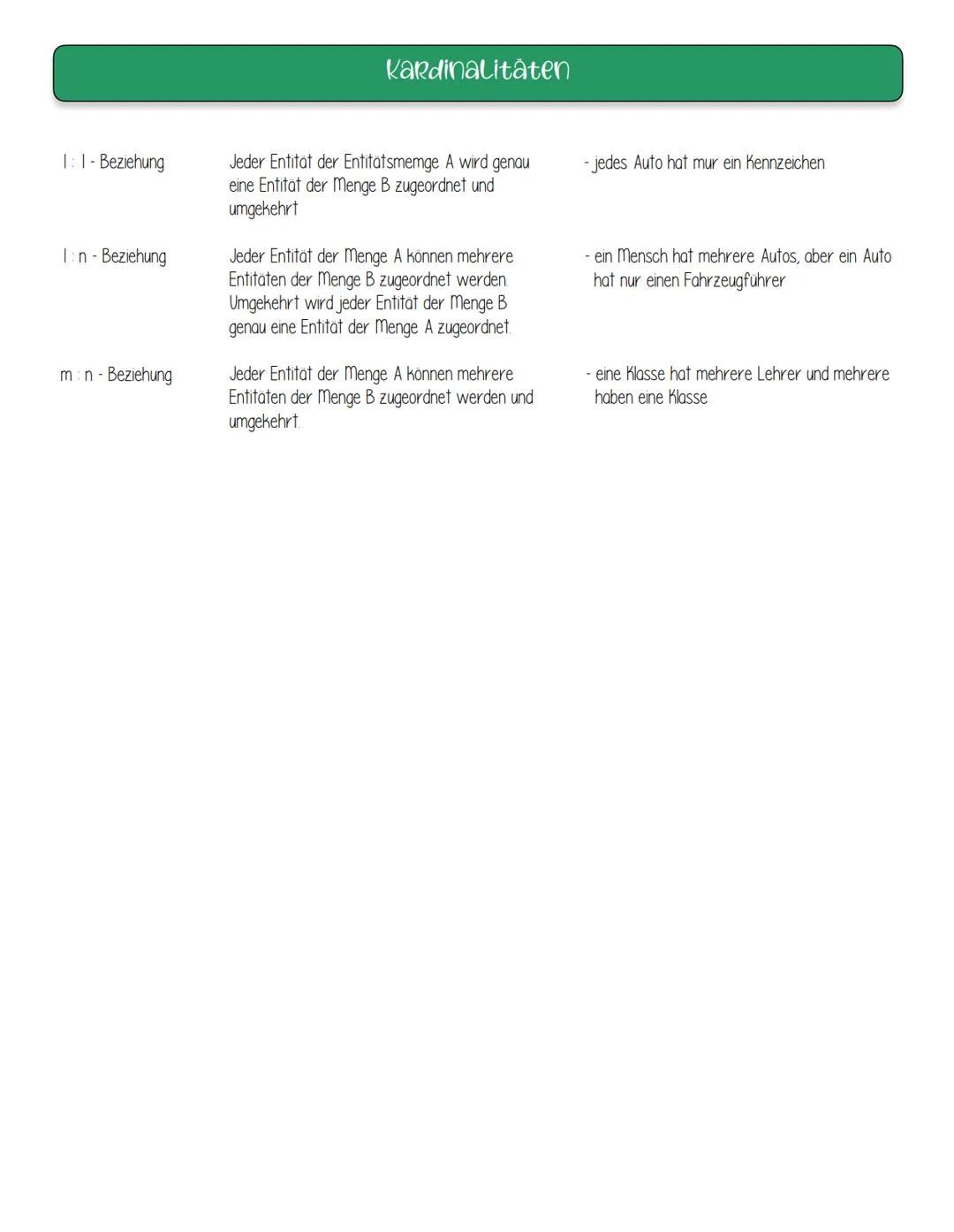

Kardinalitäten - Wer gehört zu wem?
Kardinalitäten bestimmen, wie viele Objekte miteinander in Beziehung stehen können. Das ist wichtiger als es klingt - denn falsche Kardinalitäten ruinieren deine ganze Datenbank!
Bei einer 1:1-Beziehung gehört immer genau ein Objekt zu einem anderen. Beispiel: Jedes Auto hat nur ein Kennzeichen, und jedes Kennzeichen gehört nur zu einem Auto. Ziemlich simpel!
Die 1:n-Beziehung wird schon interessanter: Ein Mensch kann mehrere Autos besitzen, aber jedes Auto hat nur einen Fahrzeugführer. Ein Objekt der ersten Gruppe kann also mehrere Partner haben, umgekehrt aber nicht.
m:n-Beziehungen sind am komplexesten: Hier können beide Seiten mehrere Partner haben. Eine Klasse wird von mehreren Lehrern unterrichtet, und ein Lehrer unterrichtet mehrere Klassen. Das kommt in der Realität sehr häufig vor!
Praxistipp: Zeichne dir die Beziehungen mit Pfeilen auf - das macht Kardinalitäten viel verständlicher!
