Arduino Mikrocontroller Einführung

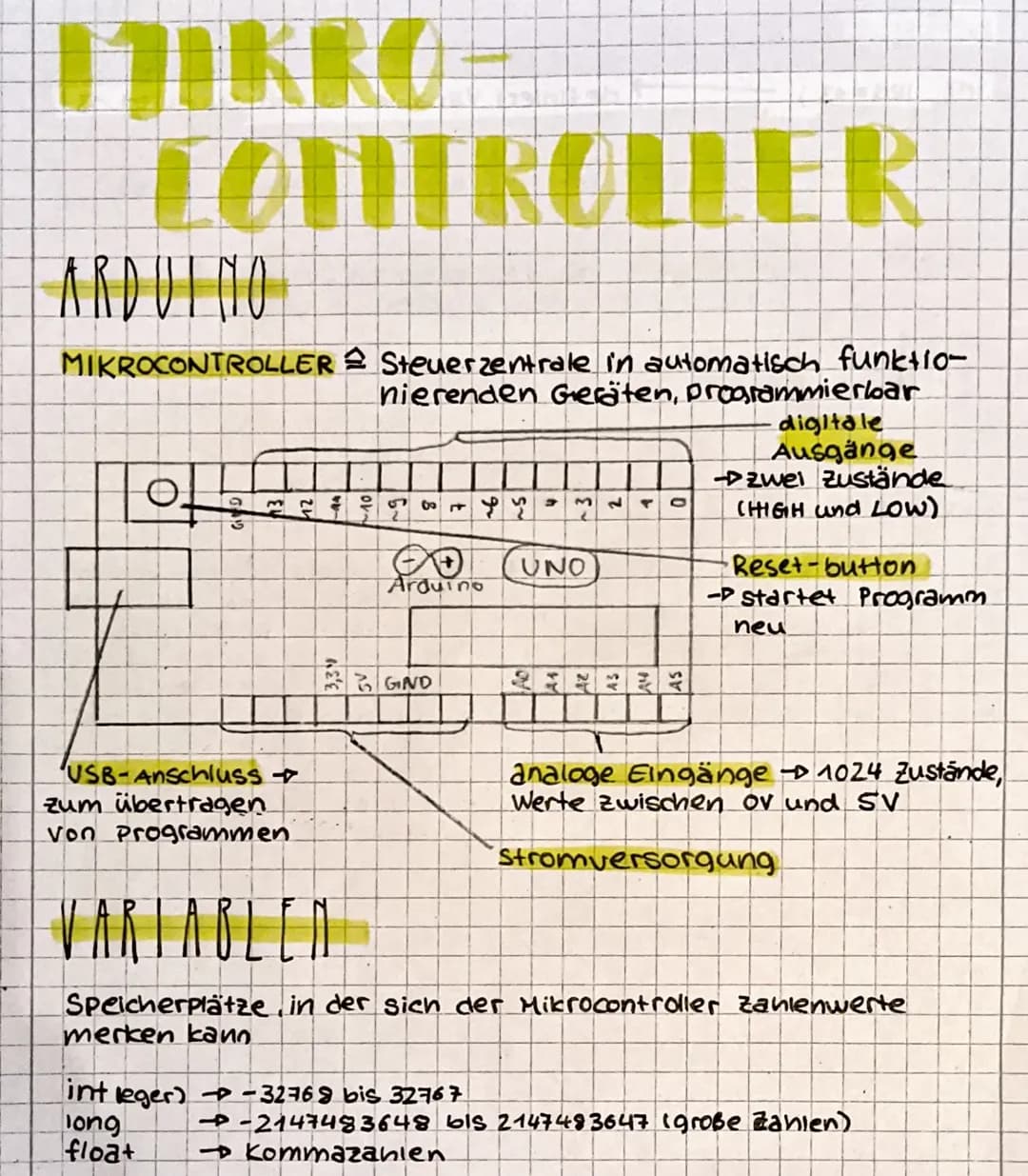

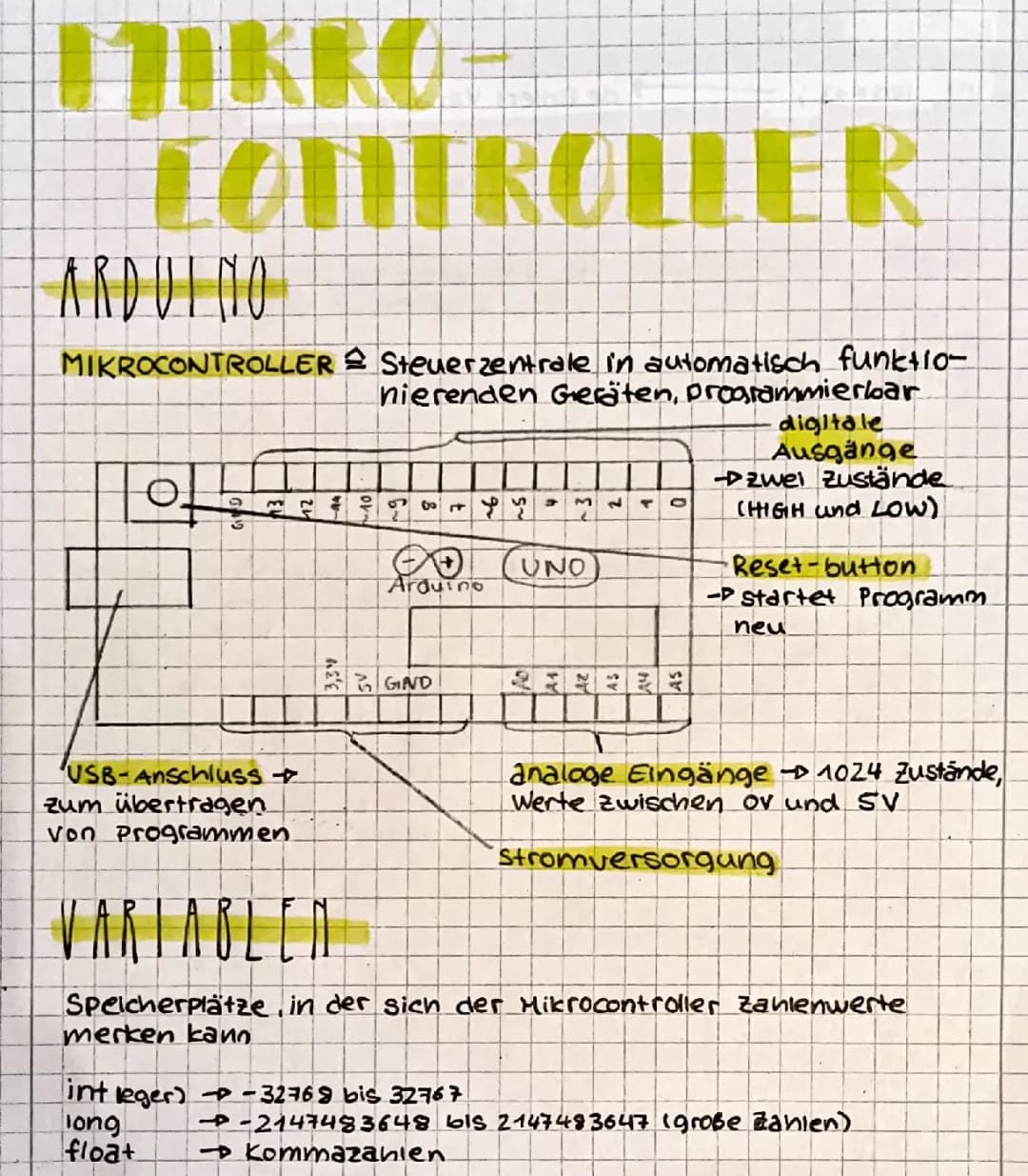

Arduino Mikrocontroller - Die Basics

Der Arduino ist im Grunde wie das Gehirn deines elektronischen Projekts. Er hat verschiedene Ein- und Ausgänge: digitale Ausgänge mit nur zwei Zuständen (HIGH und LOW) und analoge Eingänge mit 1024 verschiedenen Zuständen zwischen 0V und 5V.

Mit dem Reset-Button startest du dein Programm neu, und über den USB-Anschluss überträgst du deine Programme auf den Arduino. Die Stromversorgung sorgt dafür, dass alles läuft.

Der Arduino kann sich Zahlenwerte in verschiedenen Speicherplätzen merken: int für ganze Zahlen $-32768 bis 32767$, long für große Zahlen, float für Kommazahlen.

Tipp: Stell dir den Arduino wie einen sehr einfachen Computer vor - er kann nur das machen, was du ihm programmierst!

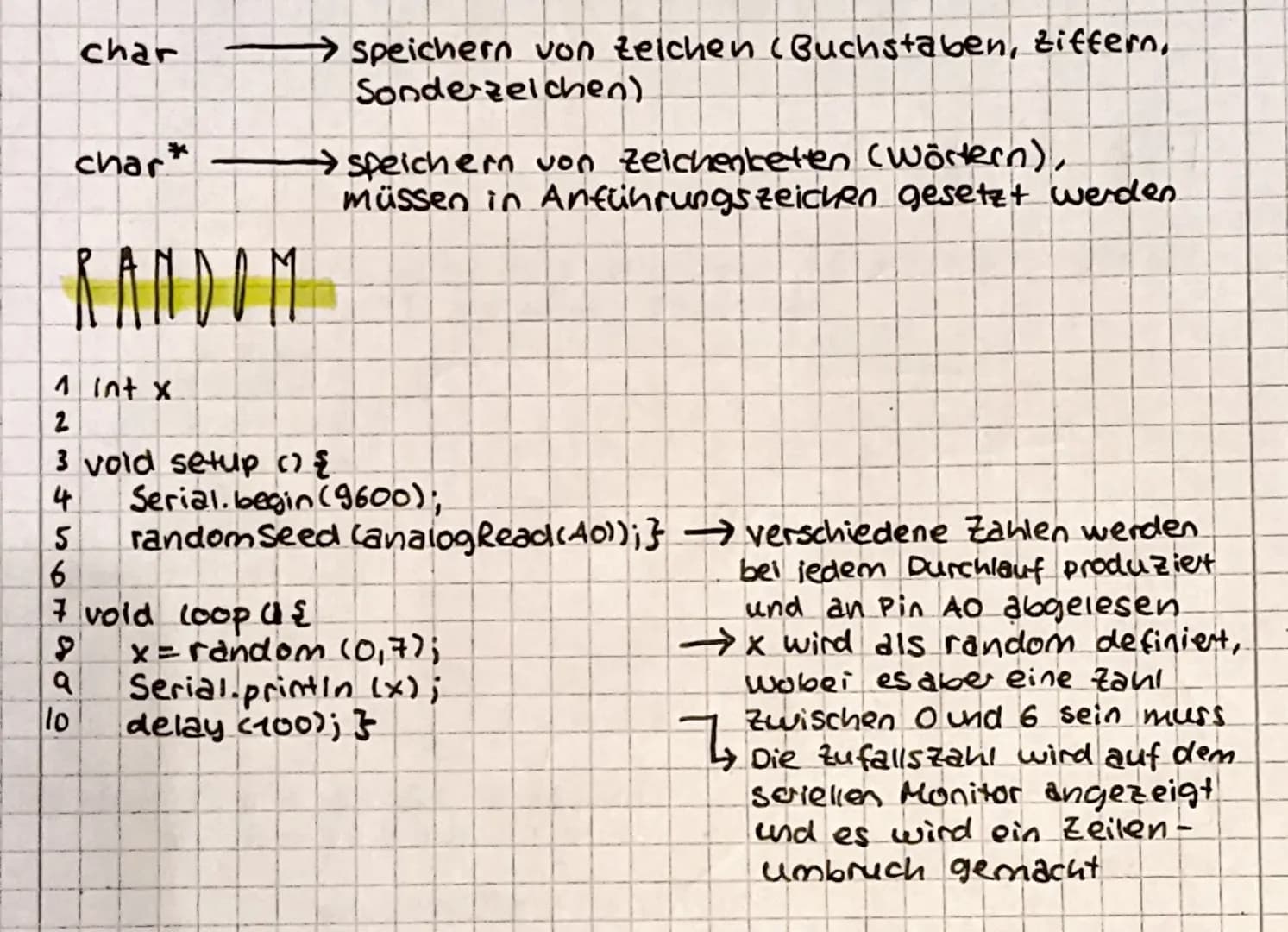

Datentypen und Zufallszahlen

Neben Zahlen kann der Arduino auch Zeichen speichern: char für einzelne Buchstaben oder Ziffern und char* für ganze Wörter (müssen in Anführungszeichen stehen).

Ein praktisches Beispiel ist die Zufallszahl-Generierung. Mit random(0,7) erzeugst du zufällige Zahlen zwischen 0 und 6. Das randomSeed(analogRead(A0)) sorgt dafür, dass bei jedem Neustart verschiedene Zahlen kommen.

Der serielle Monitor zeigt dir die Ergebnisse an - super praktisch zum Testen deiner Programme. Mit Serial.println() wird die Zahl ausgegeben und automatisch eine neue Zeile gemacht.

Merke: Zufallszahlen sind perfekt für Würfelspiele oder andere spielerische Projekte!

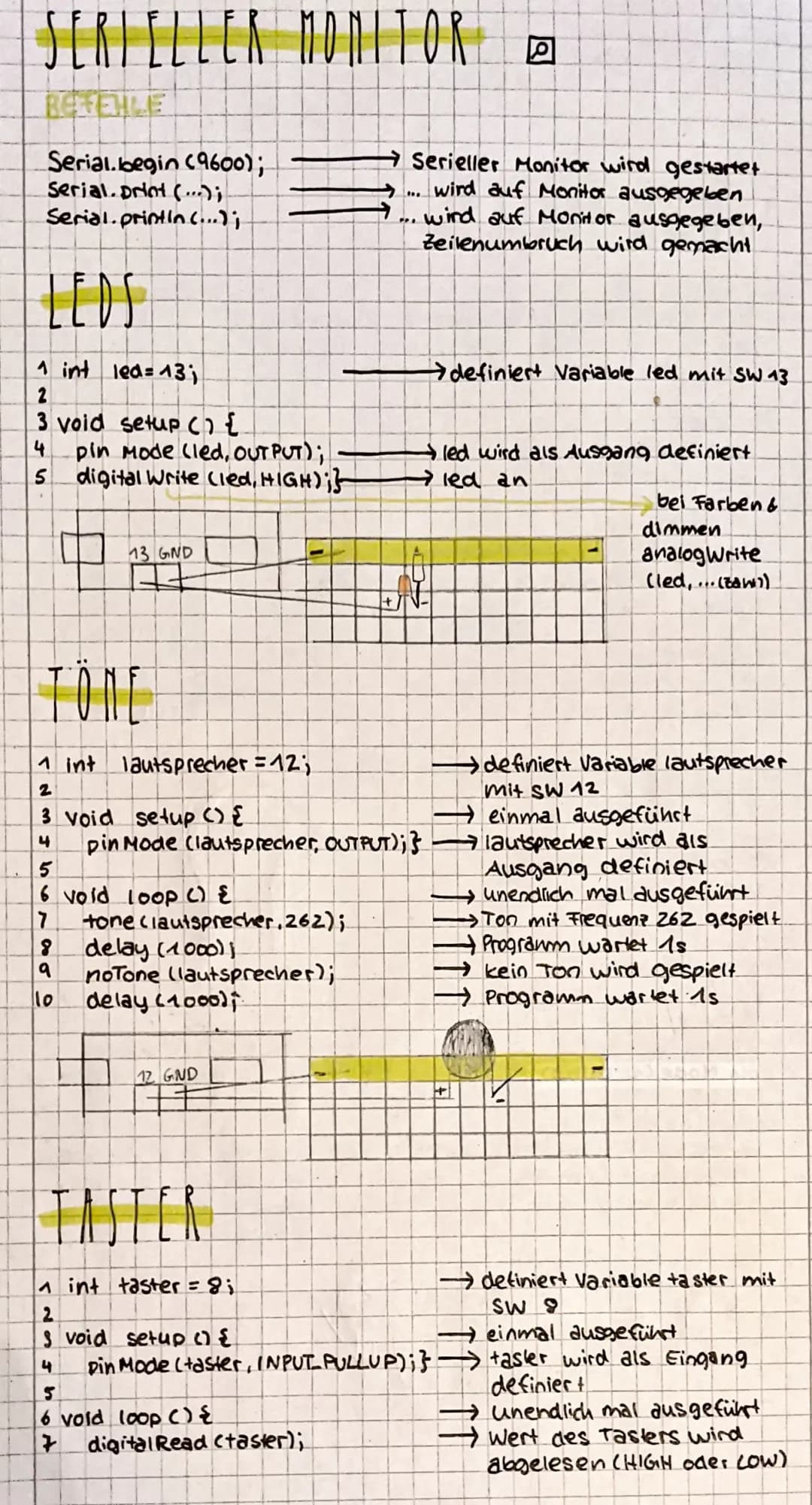

LEDs, Töne und Taster programmieren

Der serielle Monitor ist dein bester Freund beim Programmieren. Mit Serial.begin(9600) startest du ihn, Serial.print() gibt Text aus und Serial.println() macht zusätzlich einen Zeilenumbruch.

LEDs steuerst du ganz einfach: Pin als OUTPUT definieren, dann mit digitalWrite(led, HIGH) anschalten. Für dimmbare LEDs verwendest du analogWrite() mit Werten zwischen 0 und 255.

Töne erzeugst du mit tone(lautsprecher, 262) - die 262 ist die Frequenz für den Ton C. Mit noTone() schaltest du den Ton wieder aus. Taster liest du mit digitalRead() ab - sie geben HIGH oder LOW zurück.

Praxis-Tipp: Kombiniere LED, Ton und Taster für dein erstes interaktives Projekt!

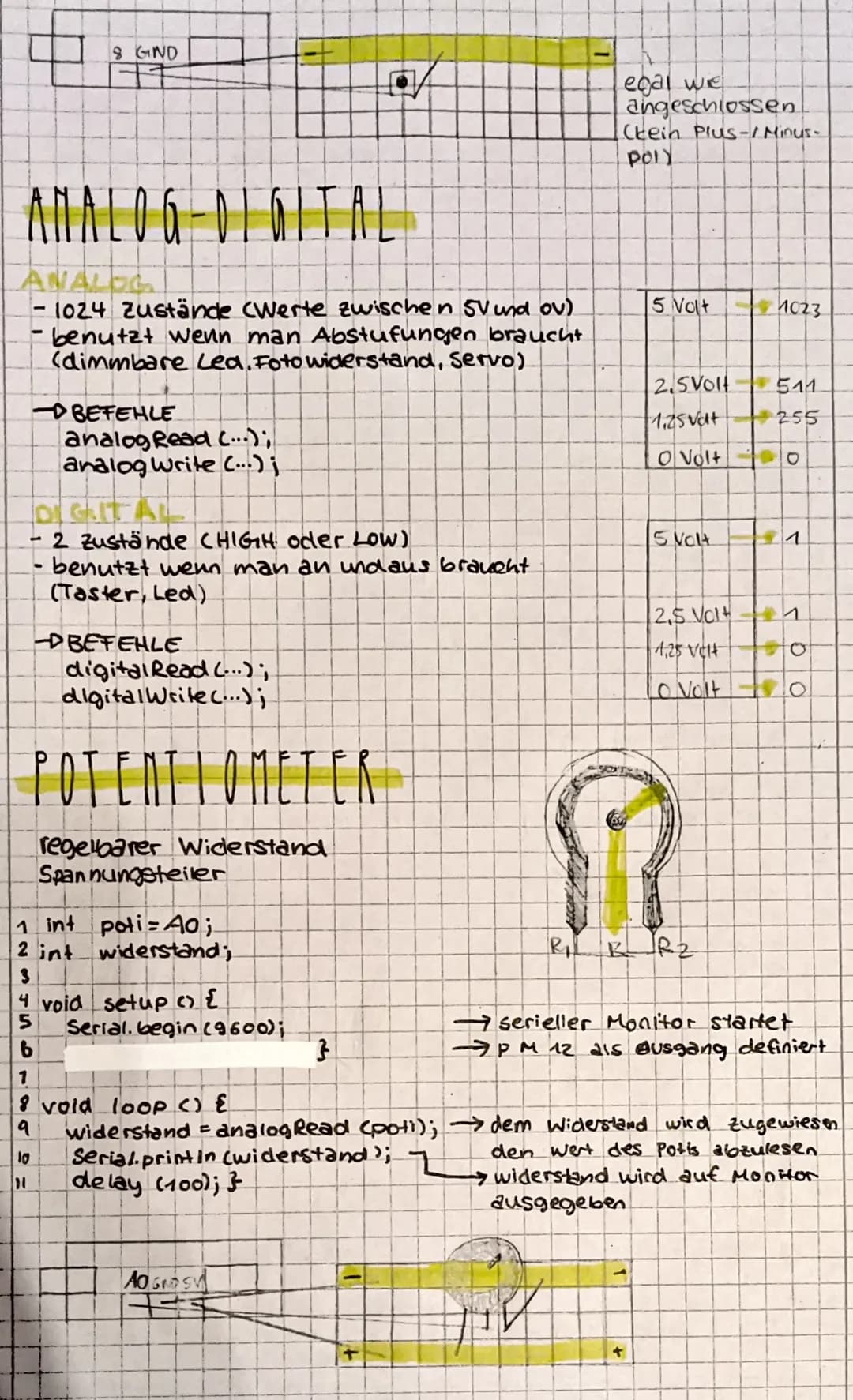

Analoge vs. Digitale Signale

Digitale Signale haben nur zwei Zustände: HIGH oder LOW. Das brauchst du für einfache An/Aus-Funktionen wie Taster oder normale LEDs. Die Befehle sind digitalRead() und digitalWrite().

Analoge Signale haben dagegen 1024 verschiedene Zustände zwischen 0V und 5V. Das ist perfekt für Abstufungen wie dimmbare LEDs, Fotowiderstände oder Servos. Hier verwendest du analogRead() und analogWrite().

Ein Potentiometer (Poti) ist ein regelbarer Widerstand, der als Spannungsteiler funktioniert. Bei 5V gibt er den Wert 1023 aus, bei 2,5V etwa 541 und bei 0V den Wert 0.

Das praktische Beispiel zeigt, wie du den Wert eines Potis ausliest und auf dem Monitor anzeigst - perfekt zum Verstehen analoger Werte.

Wichtig: 5V entspricht dem Wert 1023, 0V entspricht dem Wert 0 - dazwischen wird linear umgerechnet!

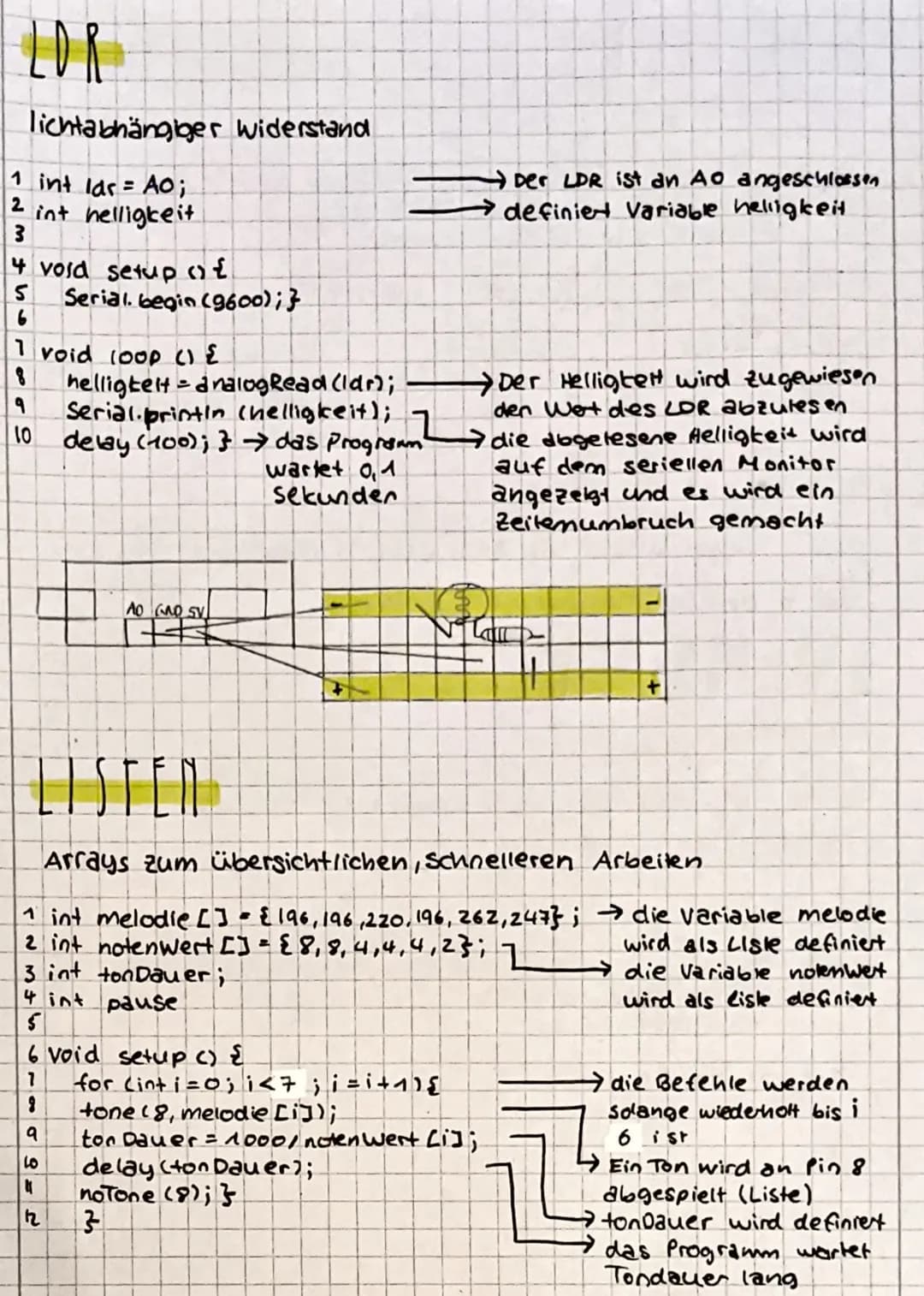

Sensoren und Arrays nutzen

Ein LDR (Light Dependent Resistor) ist ein lichtabhängiger Widerstand - je heller es wird, desto geringer wird sein Widerstand. Du liest ihn genauso aus wie ein Potentiometer mit analogRead().

Arrays machen dein Leben viel einfacher, wenn du mit mehreren ähnlichen Werten arbeitest. Statt sechs einzelne Variablen zu definieren, packst du alles in eine Liste: int melodie[] = {196, 196, 220, 196, 262, 247}.

Im Melodie-Beispiel siehst du, wie Arrays praktisch werden: Du definierst die Töne und ihre Notenwerte als Listen und spielst sie dann mit einer Schleife nacheinander ab. So sparst du dir viel Code!

Cool: Mit Arrays kannst du ganze Melodien programmieren - perfekt für Klingeltöne oder Spiele!

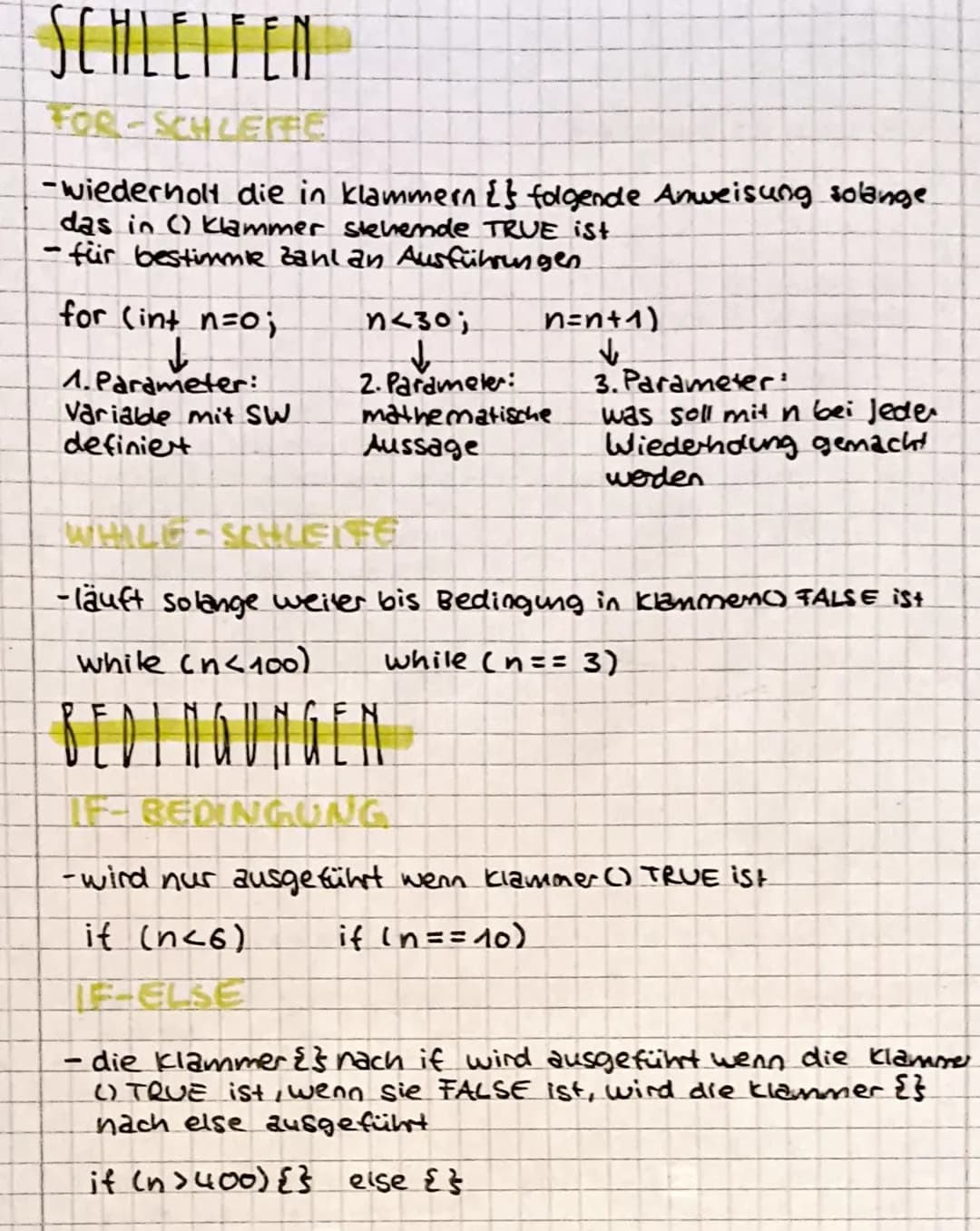

Schleifen und Bedingungen meistern

For-Schleifen wiederholst du eine bestimmte Anzahl von Malen. Die drei Parameter sind: Startwert (int n=0), Bedingung (n<30) und was bei jeder Wiederholung passiert (n=n+1).

While-Schleifen laufen solange weiter, bis die Bedingung in den Klammern FALSE wird. Das ist praktisch, wenn du nicht weißt, wie oft etwas wiederholt werden soll.

If-Bedingungen führen Code nur aus, wenn etwas wahr ist. Mit If-Else hast du zwei Möglichkeiten: Ist die Bedingung TRUE, wird der erste Code-Block ausgeführt, ist sie FALSE, der zweite nach "else".

Diese Programmstrukturen sind das Herzstück jeder Arduino-Programmierung - damit machst du aus simplen Befehlen intelligente, reagierende Geräte.

Programmier-Power: Kombiniere Schleifen und Bedingungen für richtig smarte Arduino-Projekte!
