Grafische Darstellung von Bewegungen

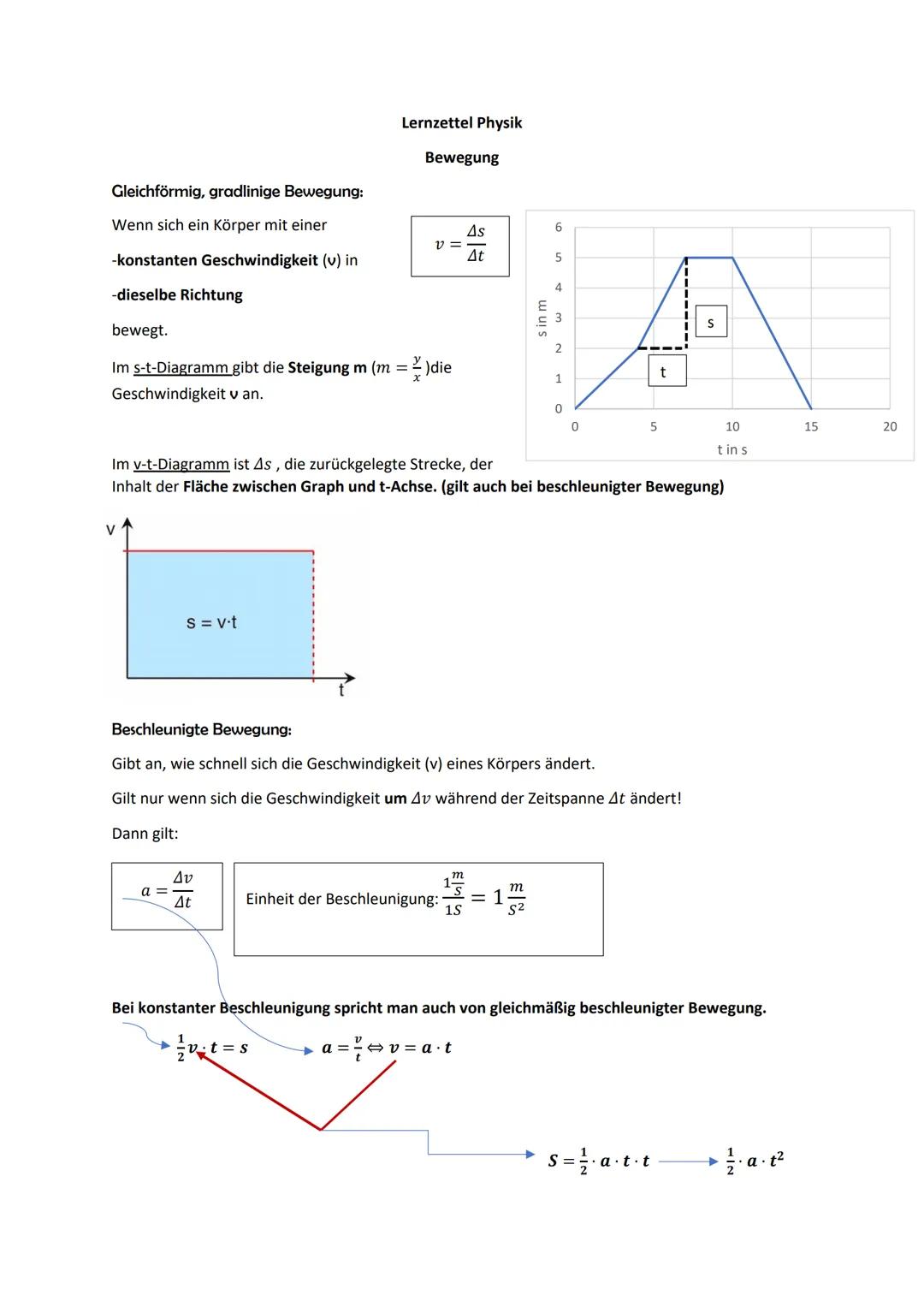

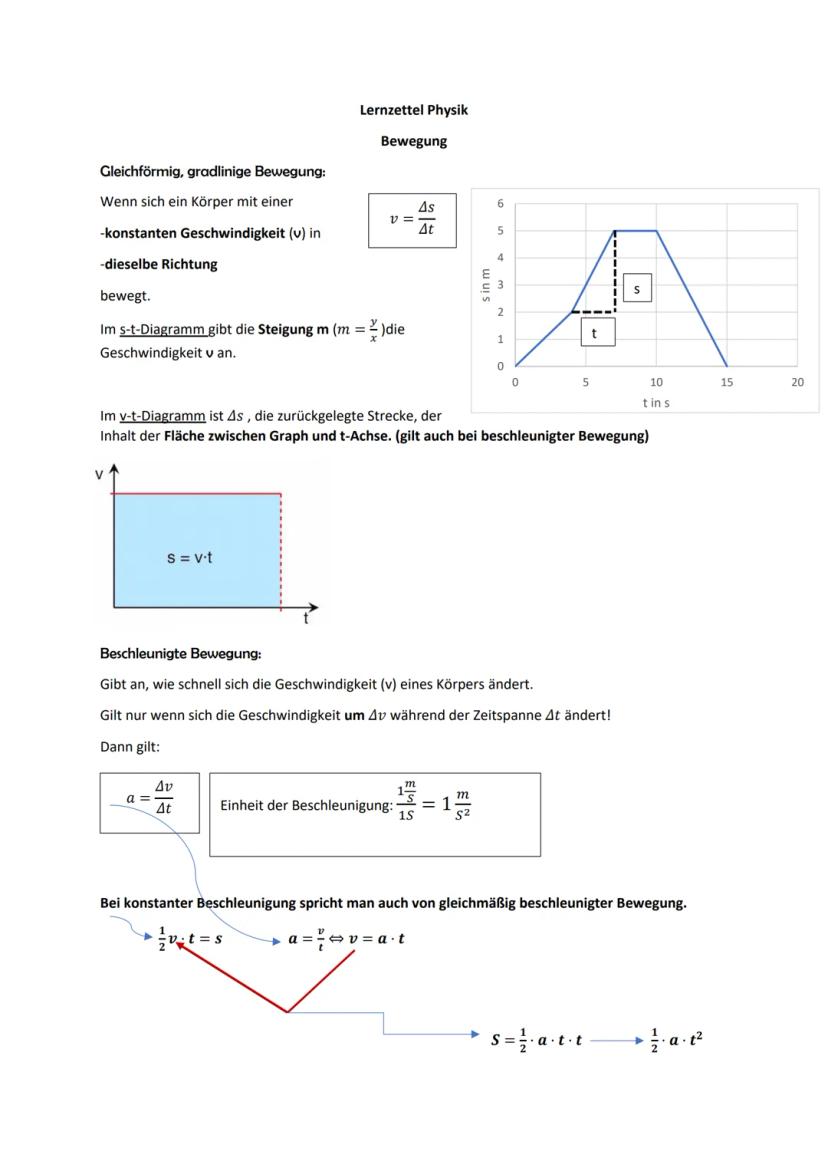

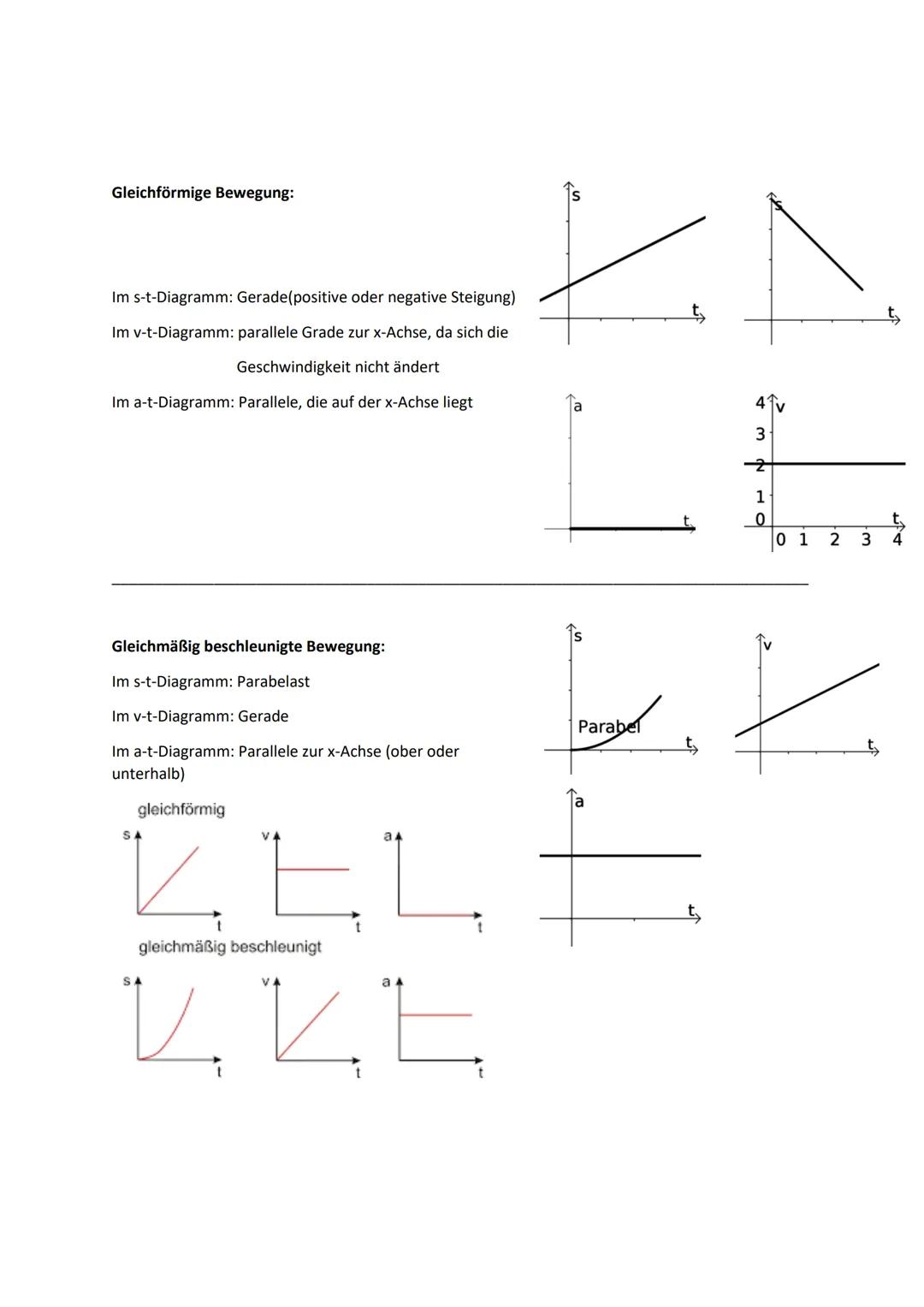

Bei gleichförmiger Bewegung erkennt man im s-t-Diagramm eine Gerade mit positiver oder negativer Steigung. Im v-t-Diagramm zeigt sich eine zur x-Achse parallele Gerade, weil sich die Geschwindigkeit nicht ändert. Das a-t-Diagramm zeigt einfach eine Linie auf der x-Achse a=0.
Die gleichmäßig beschleunigte Bewegung erscheint im s-t-Diagramm als Parabelast, was die zunehmende Steigung der Kurve verdeutlicht. Im v-t-Diagramm siehst du eine Gerade mit Steigung, die der Beschleunigung entspricht. Das a-t-Diagramm zeigt eine zur x-Achse parallele Linie oberhalb oder unterhalb der x-Achse, je nachdem, ob die Beschleunigung positiv oder negativ ist.
Diese Diagramme helfen dir, Bewegungen visuell zu analysieren und zwischen verschiedenen Bewegungsarten zu unterscheiden. Mit ihrer Hilfe kannst du auch Rückschlüsse auf Position, Geschwindigkeit und Beschleunigung zu jedem Zeitpunkt ziehen.
🔍 Praxistipp: In Klausuren werden oft Diagramme gegeben, aus denen du Informationen ablesen sollst. Lerne, die typischen Kurvenformen zu erkennen – eine Gerade im v-t-Diagramm bedeutet immer eine gleichmäßige Beschleunigung!
