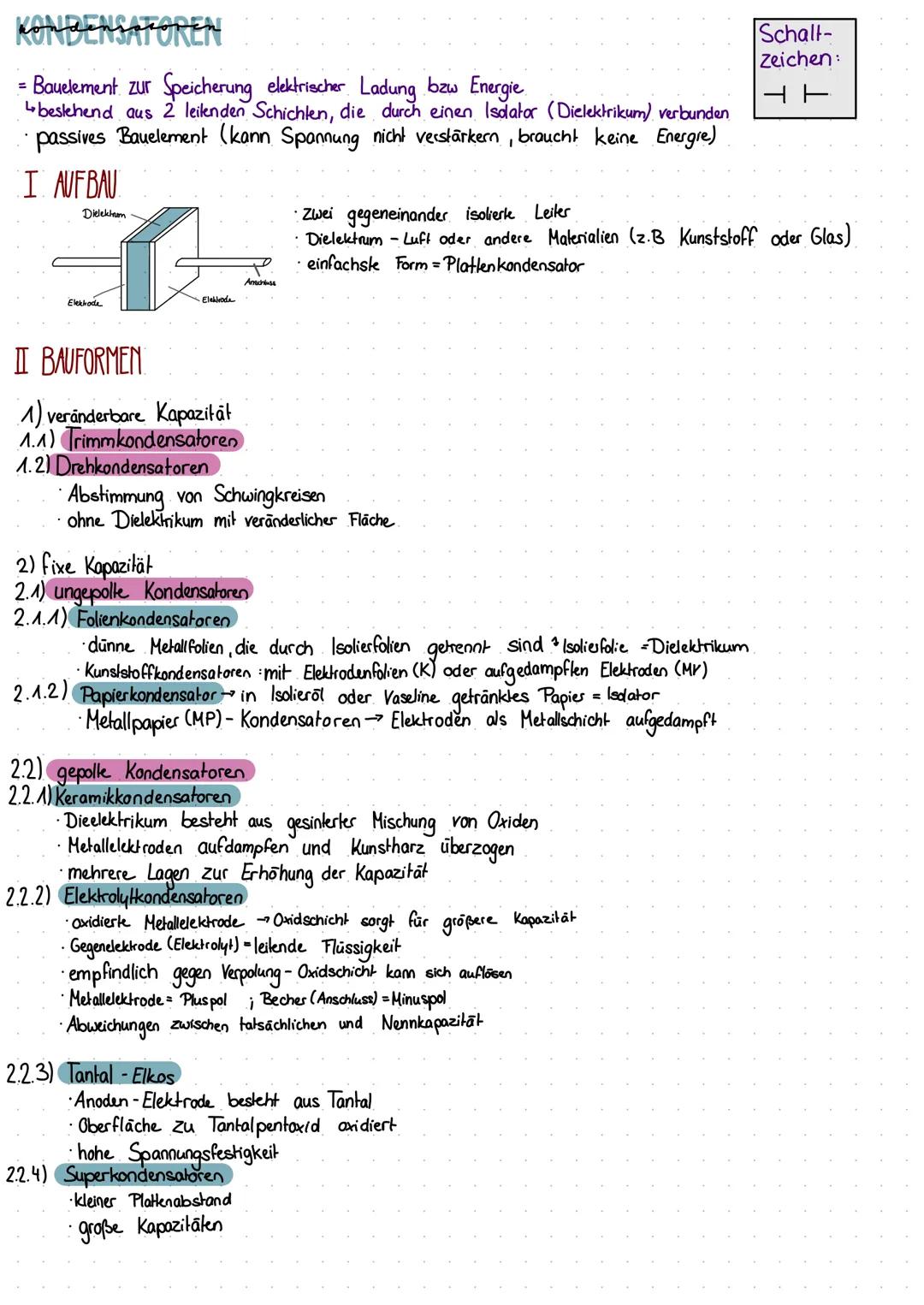

Was sind Kondensatoren und wie sind sie aufgebaut?

Ein Kondensator ist ein passives Bauelement, das aus zwei leitenden Schichten besteht, die durch einen Isolator (das Dielektrikum) getrennt sind. Stell dir vor wie ein Sandwich: zwei Metallscheiben mit Luft, Kunststoff oder Glas dazwischen.

Es gibt Kondensatoren mit veränderbarer Kapazität wie Dreh- oder Trimmkondensatoren, die du zum Beispiel in alten Radios findest. Dort kannst du durch Drehen die Fläche der Platten verändern und damit verschiedene Sender einstellen.

Bei Kondensatoren mit fixer Kapazität unterscheidest du zwischen gepolten und ungepolten Typen. Folienkondensatoren bestehen aus dünnen Metallfolien mit Isolierfolien dazwischen, während Keramikkondensatoren aus einer gesinterten Oxidmischung bestehen.

Wichtig: Elektrolytkondensatoren sind empfindlich gegen Verpolung - schließt du sie falsch an, können sie sich auflösen oder sogar explodieren!

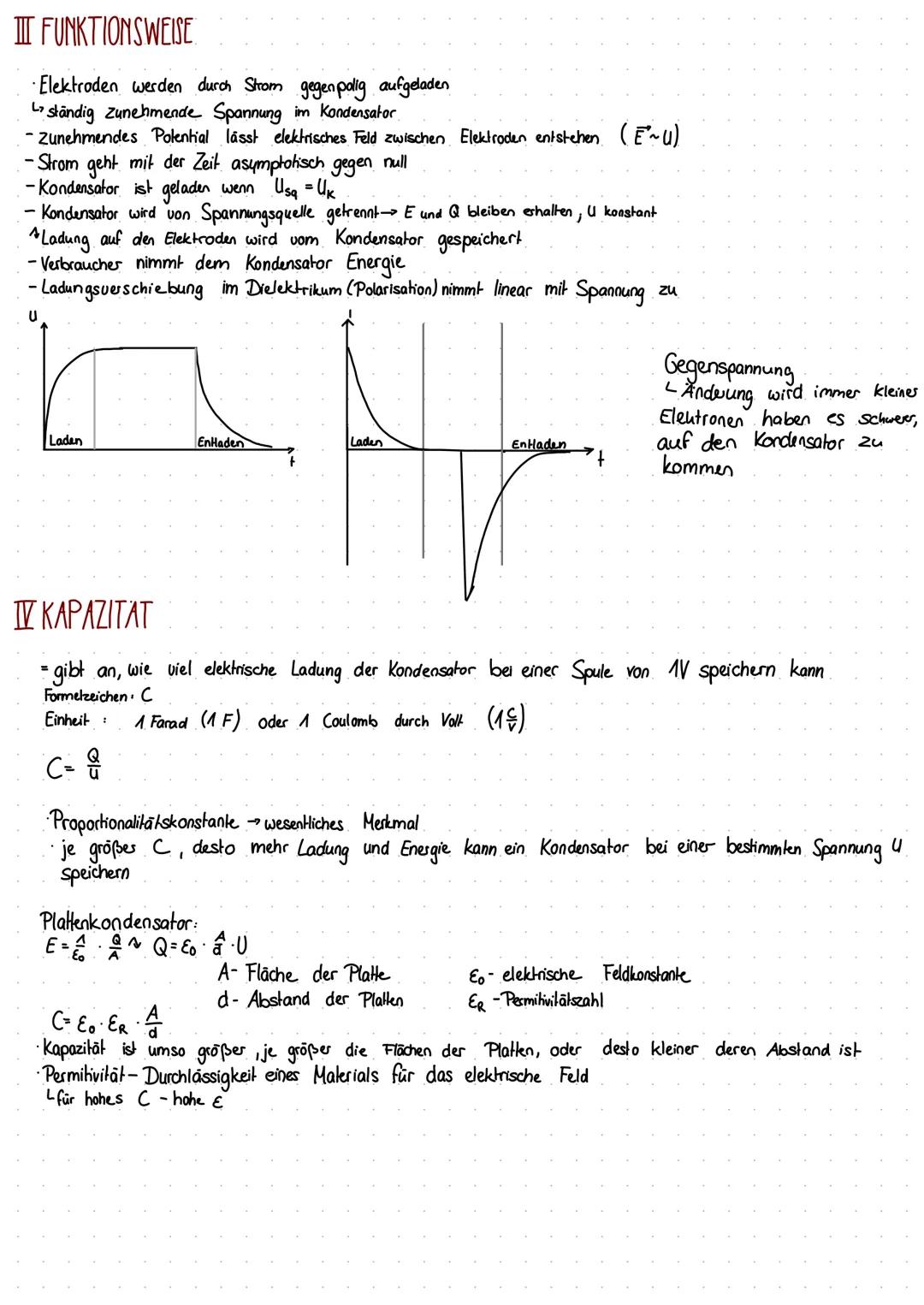

Wie funktionieren Kondensatoren?

Beim Laden werden die Elektroden durch Strom gegenpolig aufgeladen - eine Seite wird positiv, die andere negativ. Dadurch entsteht ein elektrisches Feld zwischen den Platten, das mit der Spannung zunimmt.

Je mehr sich der Kondensator auflädt, desto schwieriger wird es für weitere Elektronen "reinzukommen" - der Strom geht gegen null. Wenn die Kondensatorspannung gleich der Quellenspannung ist, ist er voll geladen.

Die Kapazität C gibt an, wie viel Ladung ein Kondensator bei einer bestimmten Spannung speichern kann. Die Formel lautet: C = Q/U. Die Einheit ist Farad (F), wobei praktisch meist kleinere Einheiten wie Mikrofarad (µF) verwendet werden.

Bei einem Plattenkondensator gilt: C = ε₀ · εᵣ · A/d. Das bedeutet: größere Flächen oder kleinere Abstände ergeben höhere Kapazitäten.

Merksatz: Je größer C, desto mehr Energie kann der Kondensator bei gleicher Spannung speichern!

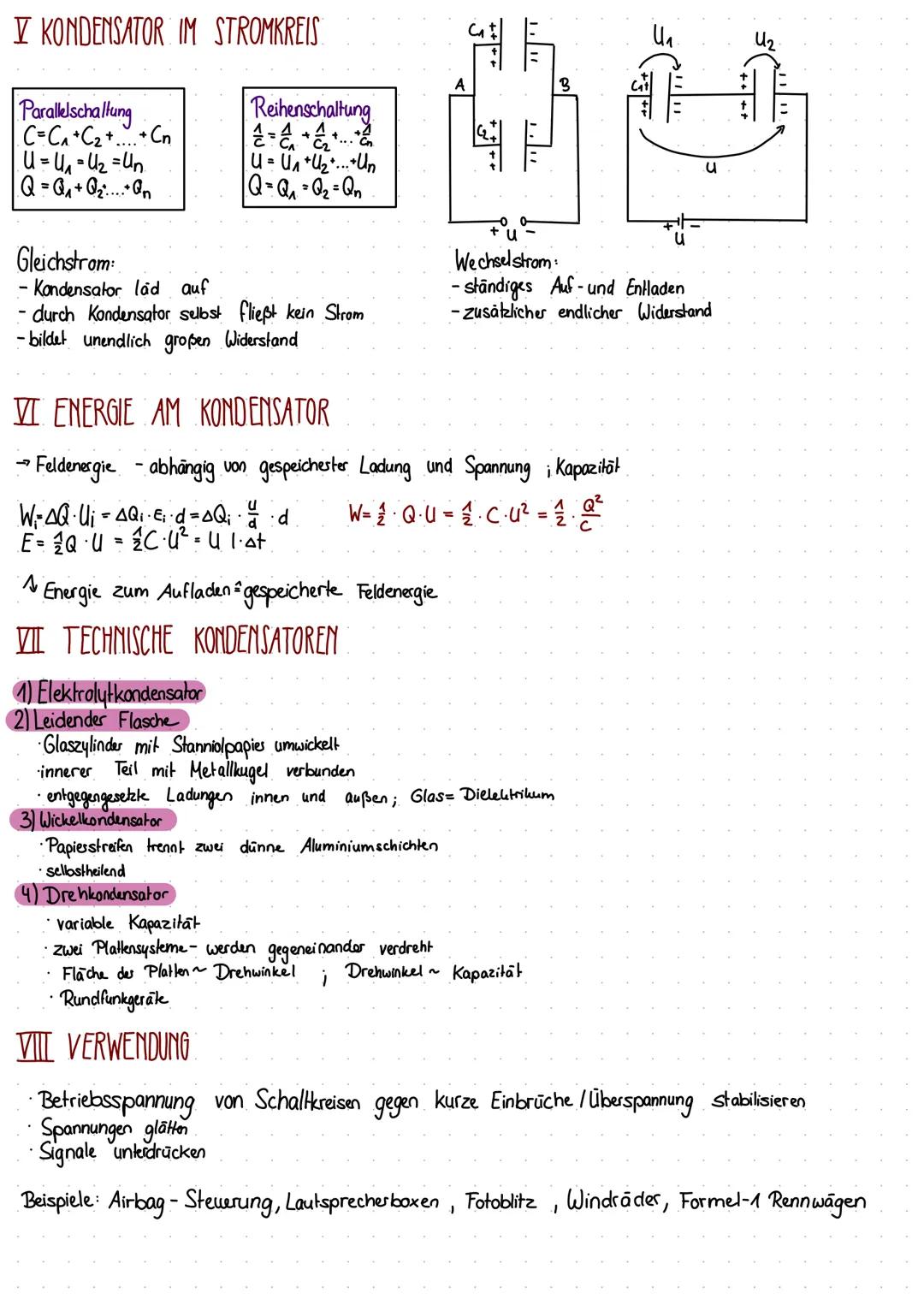

Kondensatoren in Schaltungen und ihre Anwendungen

In Parallelschaltung addieren sich die Kapazitäten: C = C₁ + C₂ + ... In Reihenschaltung ist es komplizierter - die Gesamtkapazität wird kleiner als die kleinste Einzelkapazität.

Bei Gleichstrom lädt sich der Kondensator einmal auf und dann fließt kein Strom mehr - er wirkt wie eine Unterbrechung. Bei Wechselstrom hingegen lädt und entlädt er sich ständig, wodurch scheinbar Strom "durchfließt".

Die gespeicherte Energie berechnest du mit: W = ½ · C · U². Diese Feldenergie kann der Kondensator bei Bedarf wieder abgeben - deshalb funktionieren Fotoblitze oder Airbag-Steuerungen auch bei kurzem Stromausfall.

Technische Anwendungen findest du überall: Kondensatoren glätten Spannungen in Netzteilen, stabilisieren Schaltkreise gegen Spannungseinbrüche und unterdrücken störende Signale in Lautsprechern.

Praxis-Tipp: In Windrädern und Formel-1-Rennwägen speichern riesige Superkondensatoren Bremsenergie und geben sie beim Beschleunigen wieder ab!
