Physik Abitur Lernzettel Hessen 2023

Grundlagen der Elektrizitätslehre

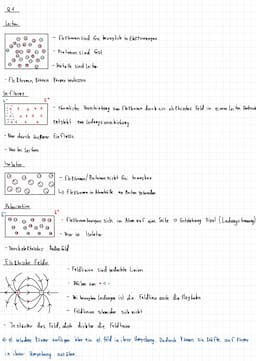

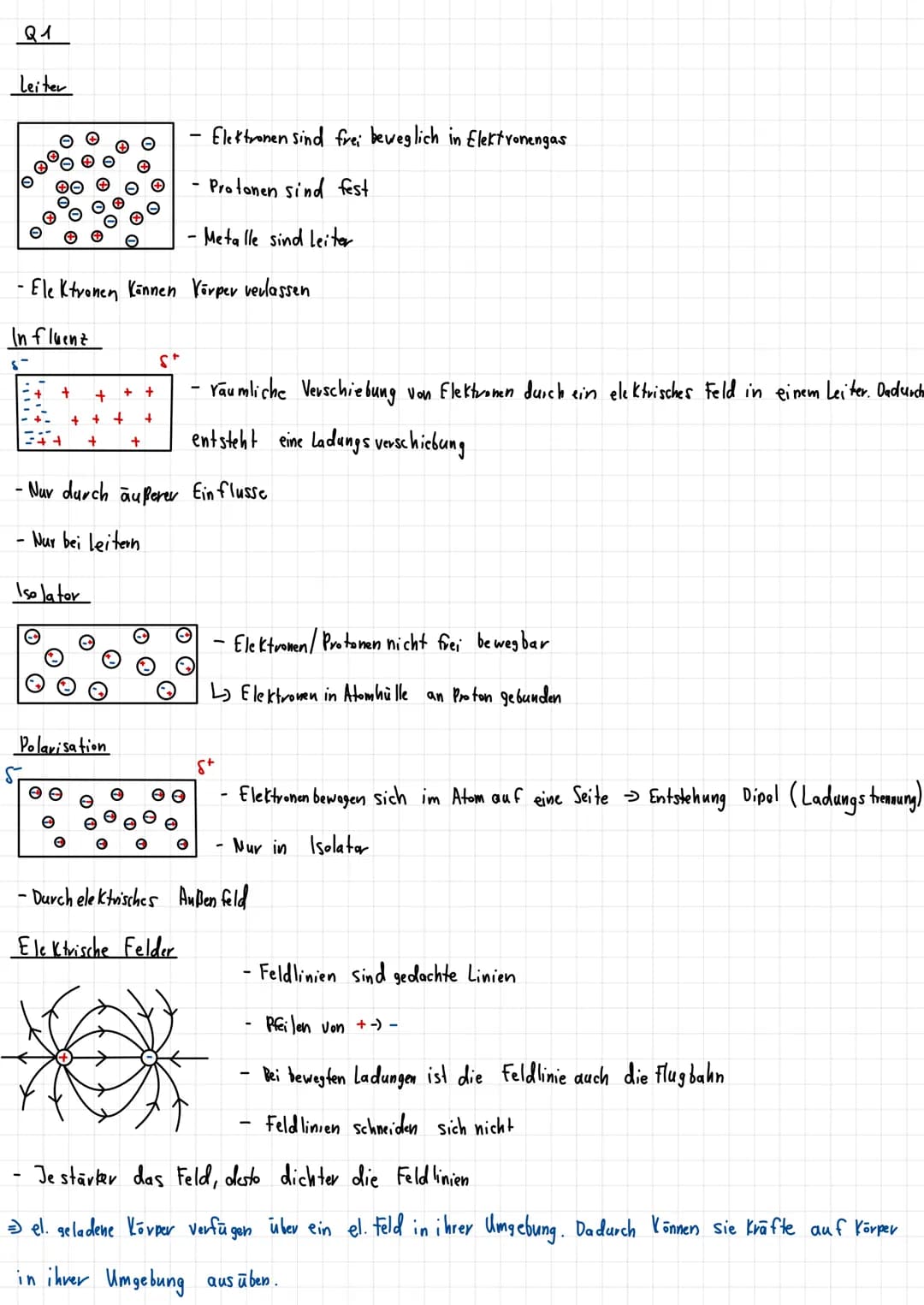

In der Elektrizitätslehre unterscheiden wir zwischen Leitern und Isolatoren. Leiter, vor allem Metalle, enthalten freie Elektronen im "Elektronengas", während die Protonen fest gebunden bleiben. Diese freien Elektronen können sich durch das Material bewegen oder es sogar verlassen.

Bei der Influenz werden Elektronen in einem Leiter durch ein äußeres elektrisches Feld räumlich verschoben. Dadurch entsteht eine Ladungsverschiebung, ohne dass Elektronen das Material verlassen. Dieser Effekt tritt nur bei Leitern und nur durch äußere Einwirkung auf.

Im Gegensatz dazu steht die Polarisation bei Isolatoren. Hier sind Elektronen an Protonen gebunden und nicht frei beweglich. Unter Einfluss eines elektrischen Feldes bewegen sich die Elektronen innerhalb des Atoms auf eine Seite, wodurch ein Dipol mit getrennten Ladungen entsteht.

💡 Merke: Während Influenz die Verschiebung freier Elektronen in Leitern beschreibt, bezeichnet Polarisation die Ausrichtung gebundener Elektronen in Isolatoren.

Elektrische Felder werden durch Feldlinien dargestellt, die immer von positiv zu negativ verlaufen. Die Dichte der Feldlinien zeigt die Feldstärke an. Wichtig zu wissen: Feldlinien schneiden sich nie, und bei bewegten Ladungen zeigen sie auch deren Flugbahn an.

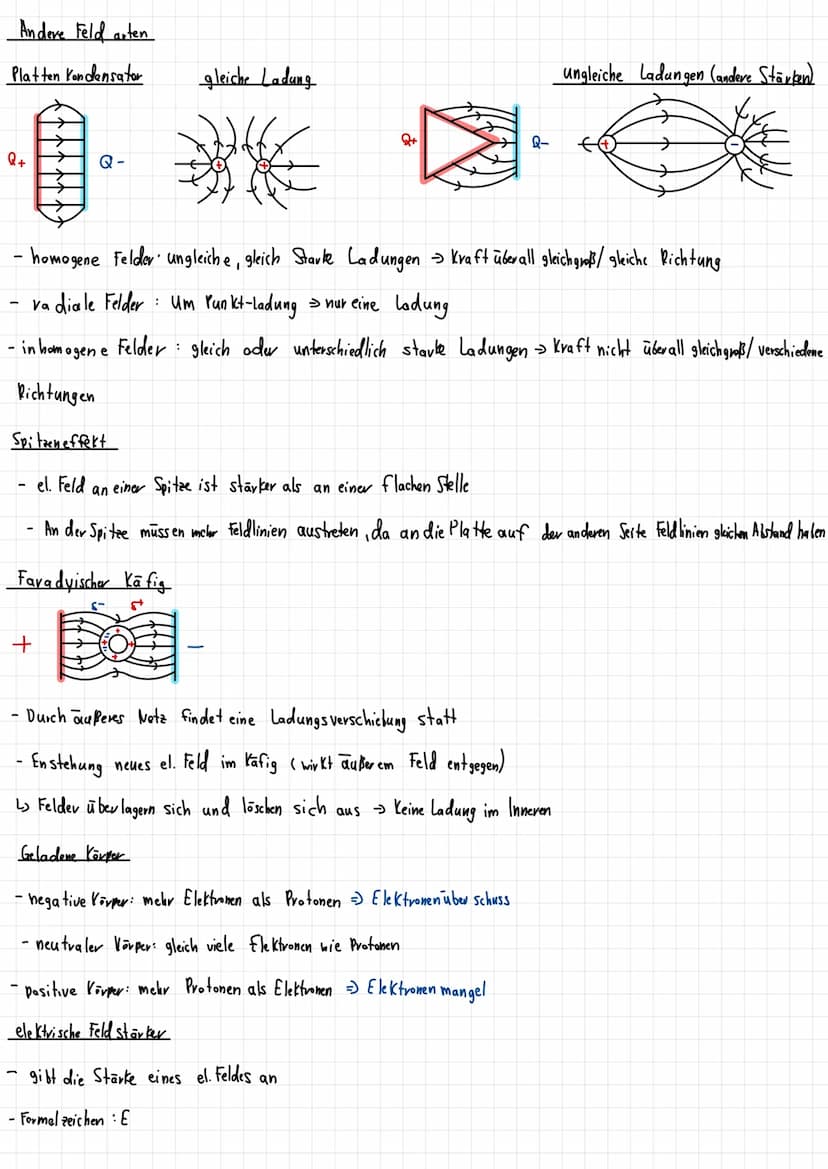

Elektrische Feldarten und Effekte

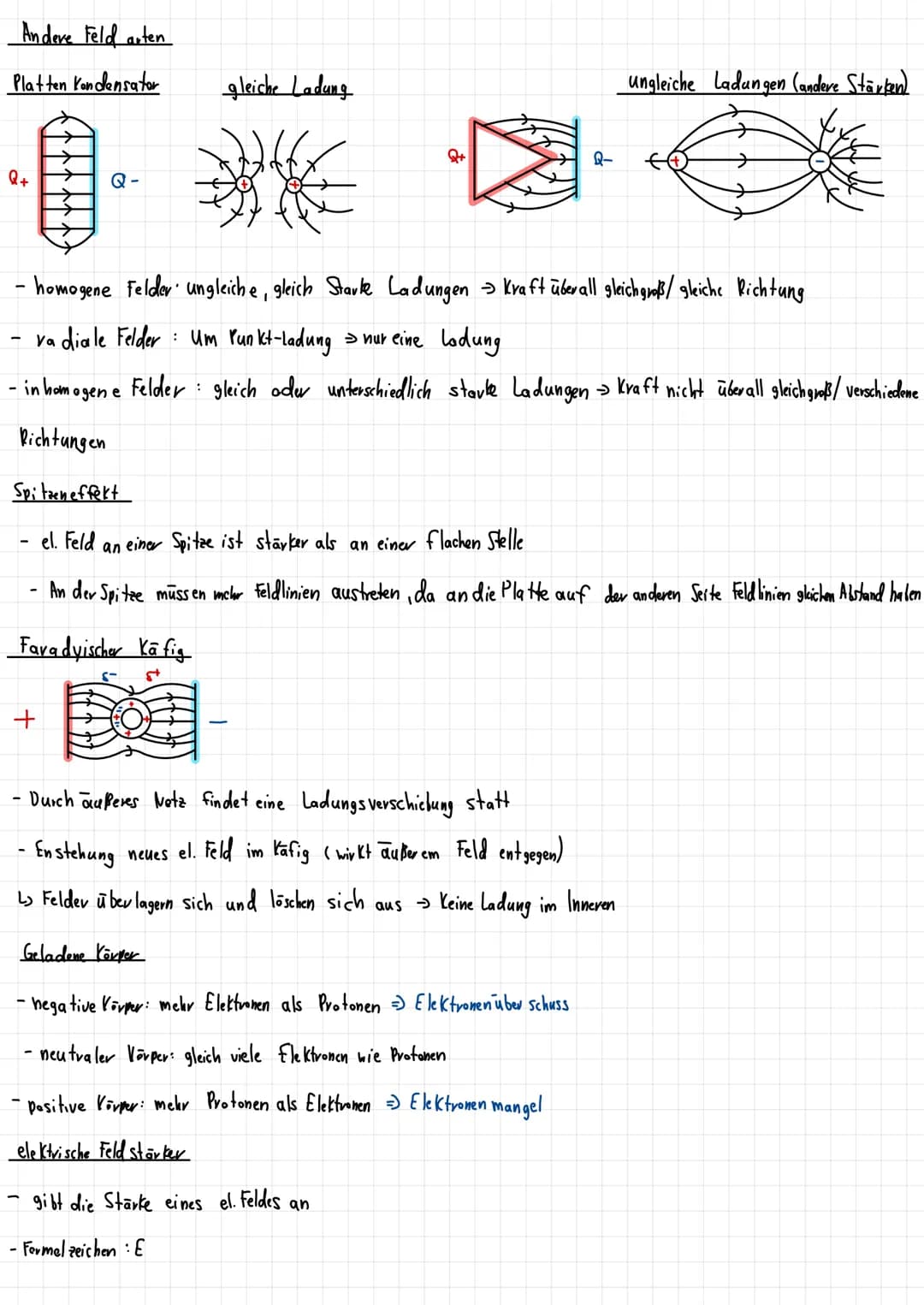

Elektrische Felder lassen sich in verschiedene Arten einteilen:

• Homogene Felder: Gleich starke Ladungen erzeugen überall gleichgroße Kraft in gleicher Richtung (wie beim Plattenkondensator)
• Radiale Felder: Entstehen um eine Punktladung
• Inhomogene Felder: Kraft ist nicht überall gleich stark oder hat unterschiedliche Richtungen

Ein interessantes Phänomen ist der Spitzeneffekt: An spitzen Stellen ist das elektrische Feld stärker als an flachen Stellen. Dies liegt daran, dass an der Spitze mehr Feldlinien auf kleiner Fläche austreten müssen.

Der Faraday'sche Käfig demonstriert einen wichtigen Schutzeffekt: Durch ein äußeres Netz findet eine Ladungsverschiebung statt, die ein Gegenfeld im Käfiginneren erzeugt. Die Felder überlagern und löschen sich aus - im Inneren herrscht daher kein elektrisches Feld.

💡 Praxistipp: Deshalb bietet ein Auto bei Gewitter Schutz - es funktioniert wie ein Faraday'scher Käfig!

Je nach Verteilung von Elektronen und Protonen unterscheiden wir:

• Negative Körper: Elektronenüberschuss
• Neutrale Körper: Gleiche Anzahl Elektronen und Protonen
• Positive Körper: Elektronenmangel

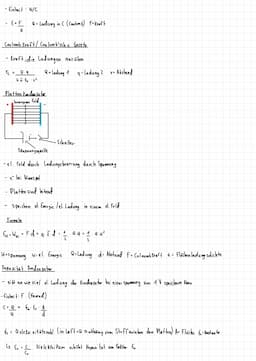

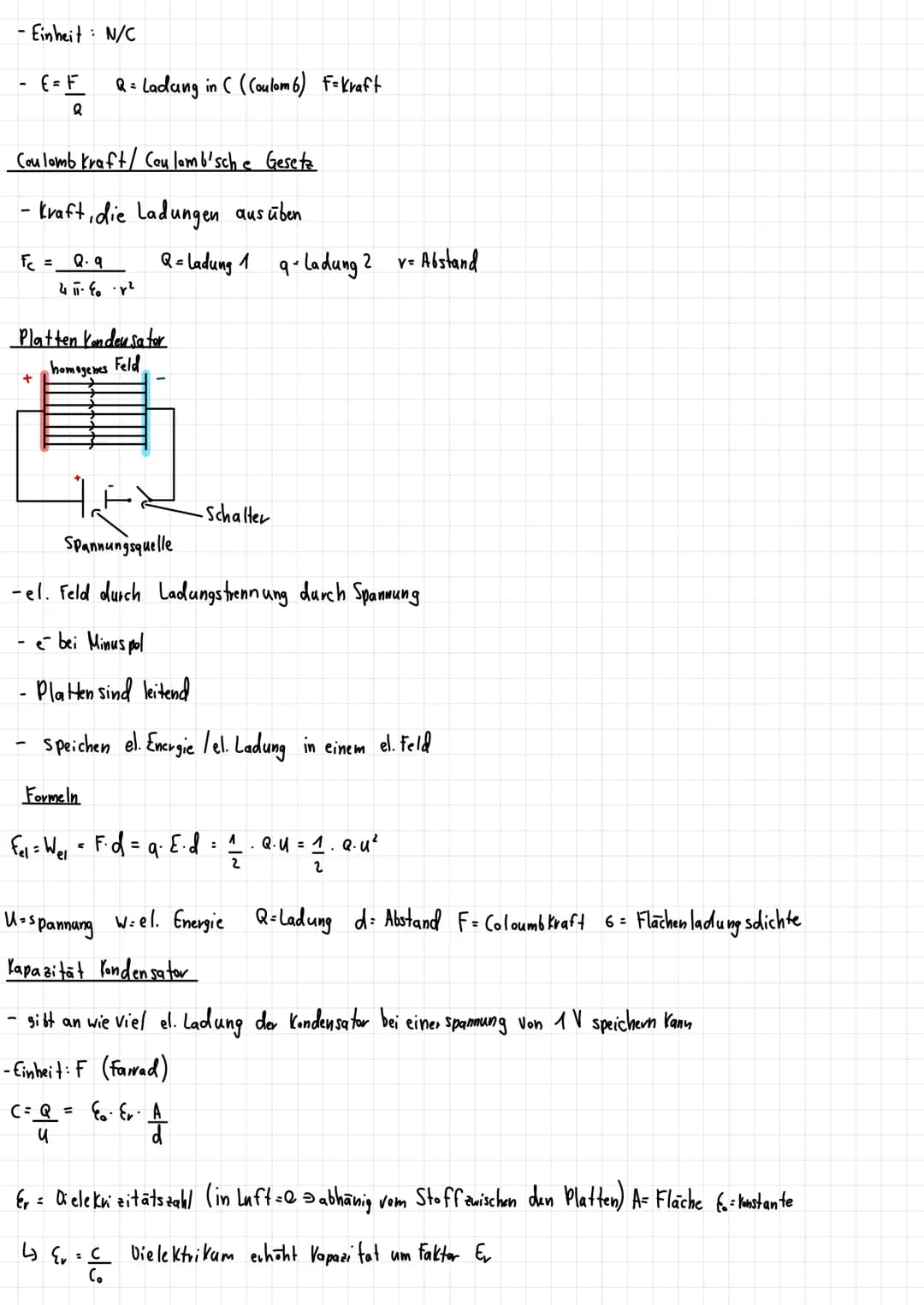

Die elektrische Feldstärke E (in N/C) gibt die Stärke eines elektrischen Feldes an und lässt sich berechnen mit: E = F/Q.

Elektrische Kräfte und Kondensatoren

Die Coulomb-Kraft beschreibt die Kraft zwischen zwei Ladungen und wird berechnet durch: Fₑ = (Q·q)/(4·π·ε₀·r²), wobei Q und q die beiden Ladungen und r der Abstand ist.

Ein Plattenkondensator besteht aus zwei leitenden Platten, die durch ein homogenes elektrisches Feld getrennt sind. Durch eine Spannungsquelle entsteht eine Ladungstrennung - Elektronen sammeln sich am Minuspol. Kondensatoren speichern elektrische Energie in diesem Feld.

Die Kapazität eines Kondensators gibt an, wie viel elektrische Ladung er bei einer bestimmten Spannung speichern kann: C = Q/U = $ε₀·ε_r·A$/d

Dabei ist:

• ε₀: elektrische Feldkonstante
• ε_r: Dielektrizitätszahl (abhängig vom Material zwischen den Platten)
• A: Fläche der Platten
• d: Abstand zwischen den Platten

💡 Wichtig für die Prüfung: Ein Dielektrikum zwischen den Platten erhöht die Kapazität um den Faktor ε_r!

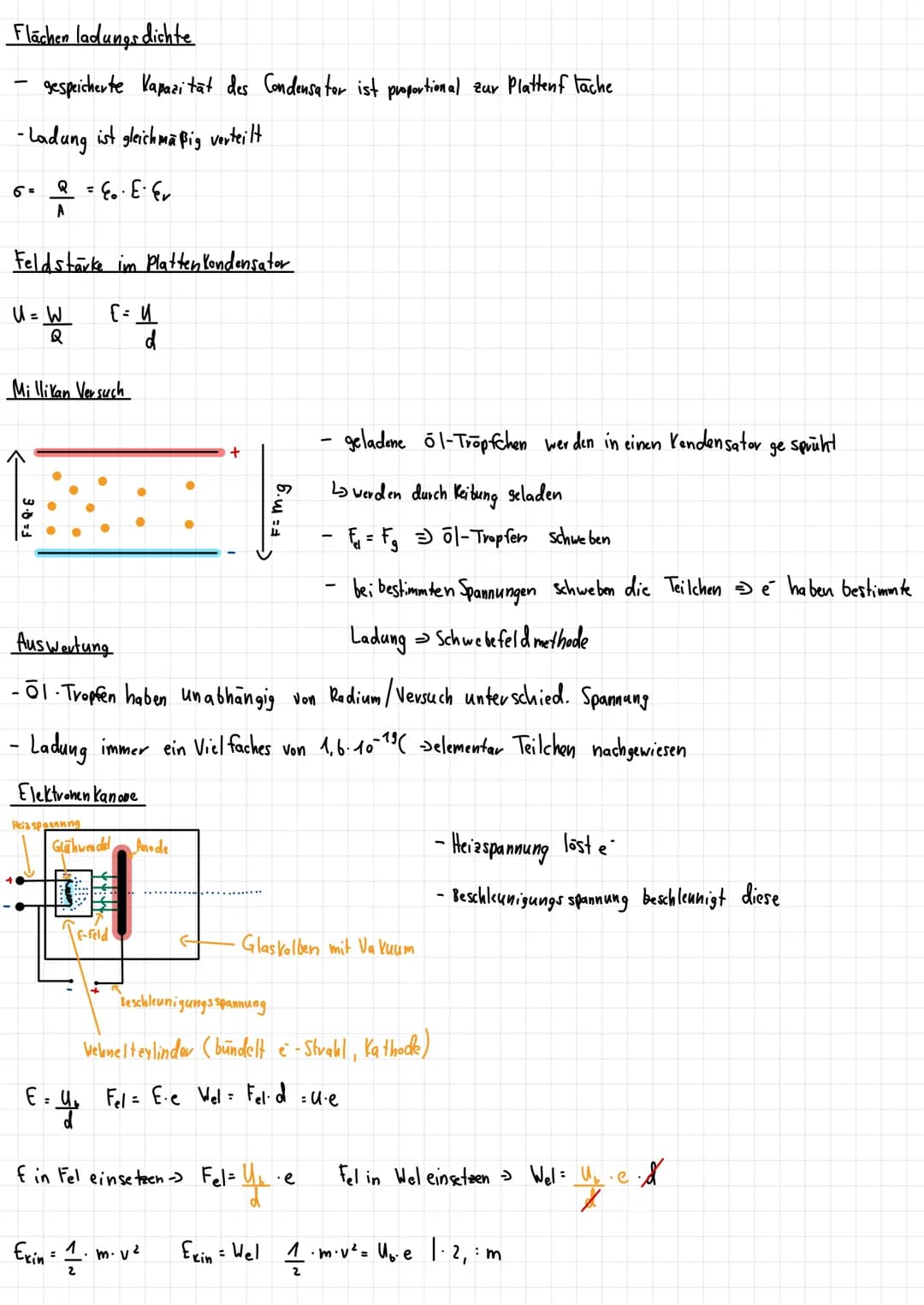

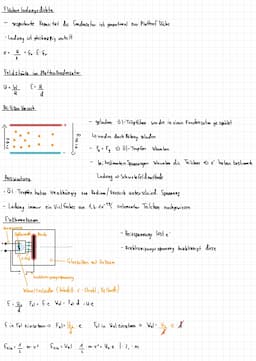

Die Flächenladungsdichte σ beschreibt, wie viel Ladung pro Flächeneinheit auf den Kondensatorplatten vorhanden ist: σ = Q/A = ε₀·E·U

Die Feldstärke im Plattenkondensator ergibt sich aus: E = U/d

Elektronen im elektrischen Feld

Im Millikan-Versuch werden geladene Öltröpfchen in einen Kondensator gesprüht. Durch eine passende Spannung können die Tröpfchen zum Schweben gebracht werden, wenn die elektrische Kraft und die Gewichtskraft gleich groß sind: F_e = F_g.

Der Versuch zeigt: Die Ladung der Öltröpfchen ist immer ein Vielfaches der Elementarladung e = 1,6·10^$-19$ C. Hiermit wurde die Existenz von Elementarteilchen nachgewiesen.

In einer Elektronenkanone werden Elektronen durch eine Glühwendel freigesetzt und anschließend durch ein elektrisches Feld beschleunigt. Dabei wird elektrische Energie in Bewegungsenergie umgewandelt:

E_kin = W_el = ½·m·v² = U_B·e

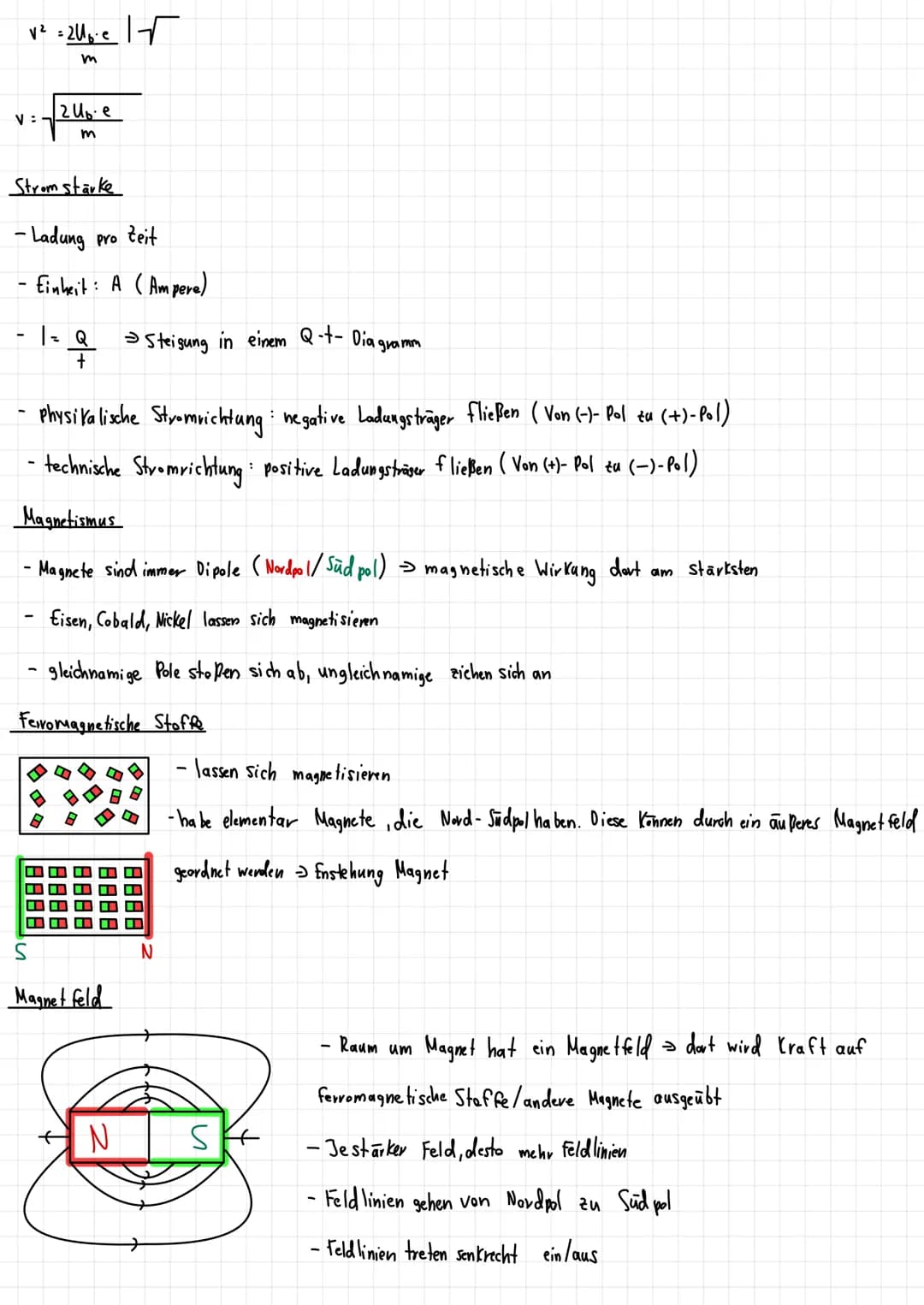

Dies führt zur Gleichung für die Geschwindigkeit: v = √$2·U_B·e/m$

💡 Praxisrelevant: Elektronenkanonen sind die Grundlage für Kathodenstrahlröhren in alten Fernsehern, Oszilloskopen und Elektronenmikroskopen!

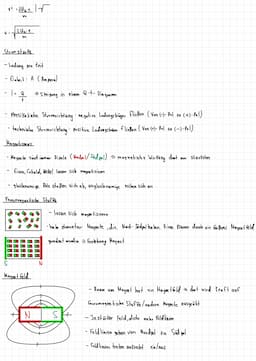

Die Stromstärke I beschreibt den Ladungstransport pro Zeit: I = Q/t

• Einheit: Ampere (A)
• Physikalische Stromrichtung: negative Ladungsträger fließen von (-) nach (+)
• Technische Stromrichtung: von (+) nach (-)

Grundlagen des Magnetismus

Magnetismus ist ein faszinierendes Phänomen mit wichtigen Eigenschaften:

• Magnete sind immer Dipole mit Nord- und Südpol
• Gleichnamige Pole stoßen sich ab, ungleichnamige ziehen sich an
• Materialien wie Eisen, Cobalt und Nickel sind ferromagnetisch - sie lassen sich magnetisieren

In ferromagnetischen Stoffen gibt es Elementarmagnete mit Nord-Südpol-Ausrichtung. Durch ein äußeres Magnetfeld können diese ausgerichtet werden, wodurch der Stoff selbst magnetisch wird.

Das Magnetfeld umgibt einen Magneten und übt Kräfte auf andere Magnete oder ferromagnetische Materialien aus. Magnetfelder werden durch Feldlinien dargestellt:

• Sie verlaufen vom Nord- zum Südpol
• Die Feldliniendichte zeigt die Feldstärke an
• Feldlinien treten senkrecht aus der Magnetoberfläche aus

💡 Visualisierungstipp: Streue Eisenfeilspäne um einen Magneten, um die Feldlinien sichtbar zu machen!

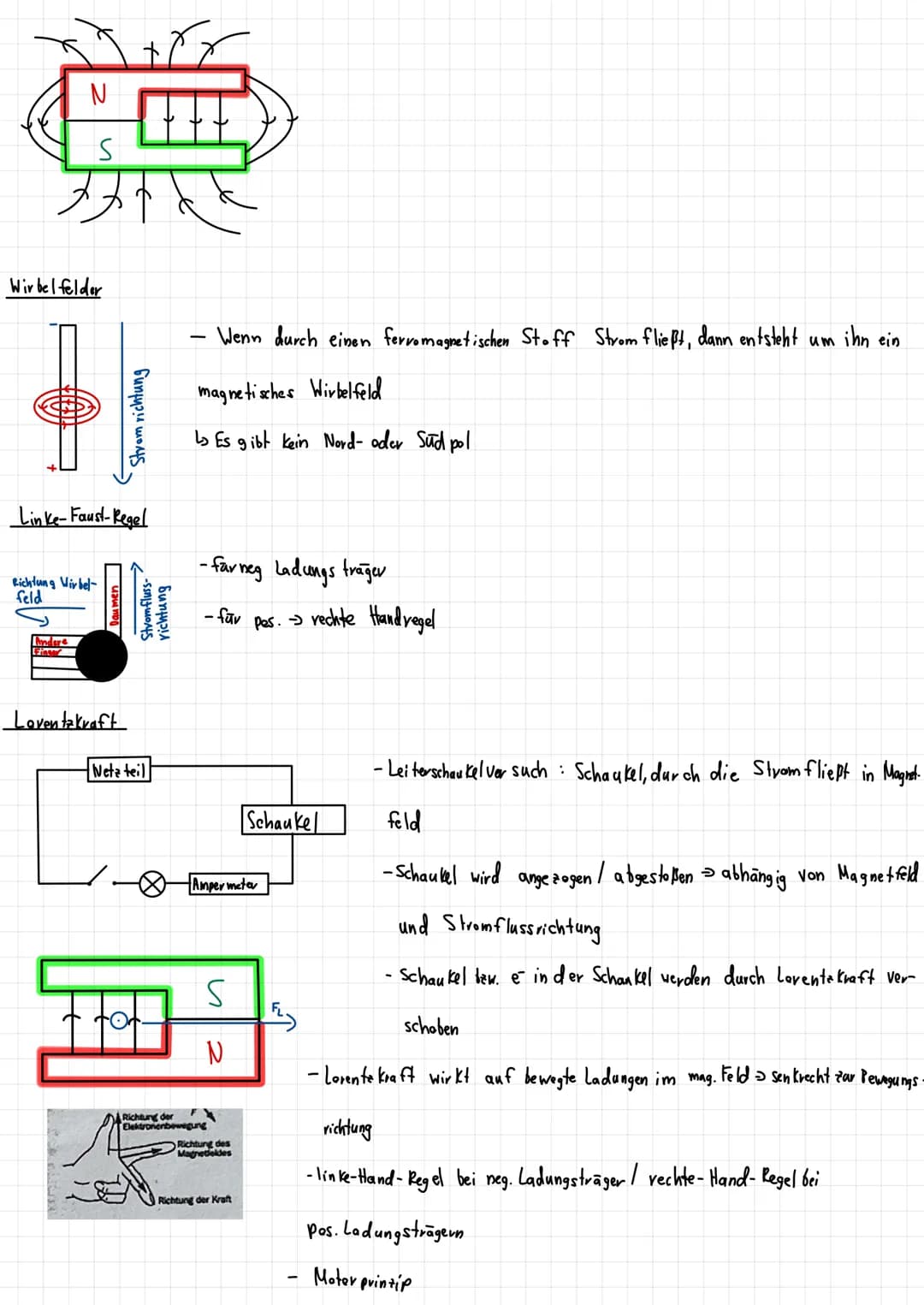

Wirbelfelder entstehen, wenn durch einen ferromagnetischen Stoff Strom fließt. Anders als bei Permanentmagneten gibt es hier keine Pole. Die Richtung des Wirbelfelds kann mit der Linken-Hand-Regel bestimmt werden: Zeigt der Daumen in Stromrichtung, zeigen die gekrümmten Finger die Richtung des Magnetfelds an.

Magnetische Kräfte und Anwendungen

Die Lorentzkraft ist eine wichtige magnetische Kraft, die auf bewegte Ladungen im Magnetfeld wirkt. Sie wird beim Leiterschaukelversuch demonstriert, bei dem eine stromdurchflossene Schaukel je nach Stromrichtung und Magnetfeldrichtung angezogen oder abgestoßen wird.

Die Lorentzkraft wirkt immer senkrecht zur Bewegungsrichtung der Ladungsträger und lässt sich mit der linken Hand (für negative Ladungsträger) oder rechten Hand (für positive Ladungsträger) bestimmen:

• Daumen: Bewegungsrichtung der Ladung
• Zeigefinger: Magnetfeldrichtung
• Mittelfinger: Richtung der Lorentzkraft

Diese Kraft ist die Grundlage für das Motorprinzip: Durch die Lorentzkraft kann elektrische Energie in Bewegungsenergie umgewandelt werden.

💡 Anwendungsbeispiel: Elektromotoren in Waschmaschinen, Staubsaugern oder Elektroautos nutzen genau dieses Prinzip!

Für die Lorentzkraft gilt die Formel: F_L = B·I·s = B·q·v, wobei:

• B: magnetische Flussdichte
• I: Stromstärke
• s: Leiterlänge
• q: Ladung
• v: Geschwindigkeit

Elektromagnetische Induktion

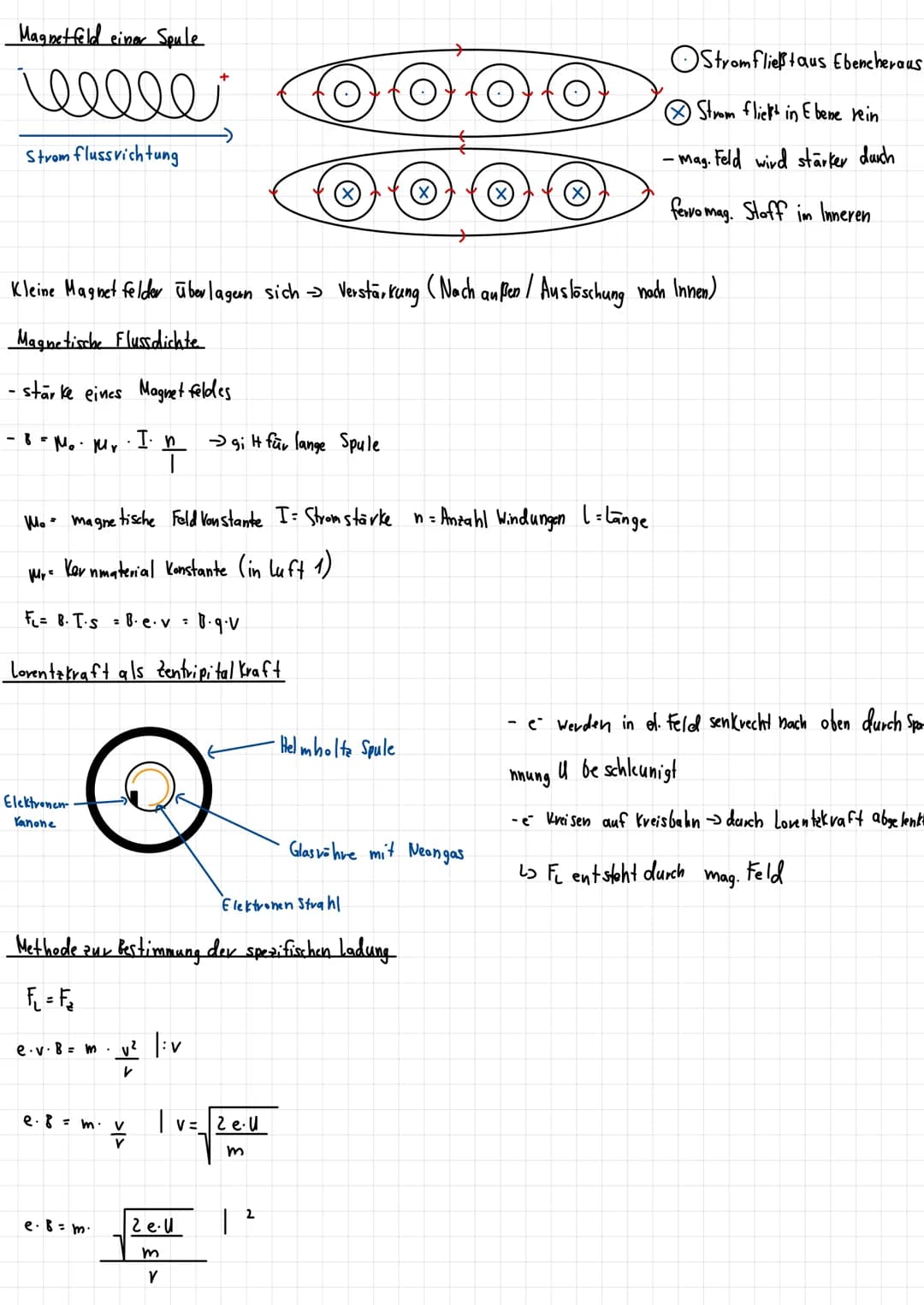

Eine Spule erzeugt ein Magnetfeld, das dem eines Stabmagneten ähnelt. Die magnetischen Feldlinien verlaufen innen parallel und außen gekrümmt, sodass sie einen geschlossenen Kreis bilden. Die Feldstärke wird durch einen ferromagnetischen Kern im Inneren verstärkt.

Die magnetische Flussdichte B beschreibt die Stärke eines Magnetfelds und berechnet sich bei einer langen Spule mit: B = μ₀·μᵣ·I·n/l

Dabei ist:

• μ₀: magnetische Feldkonstante
• μᵣ: Kernmaterialkonstante (in Luft = 1)
• I: Stromstärke
• n: Windungszahl
• l: Länge der Spule

Die Helmholtz-Spule ist eine spezielle Anordnung zur Bestimmung der spezifischen Ladung von Elektronen. Hier werden Elektronen in einem Magnetfeld auf eine Kreisbahn gezwungen, wobei die Lorentzkraft als Zentripetalkraft wirkt.

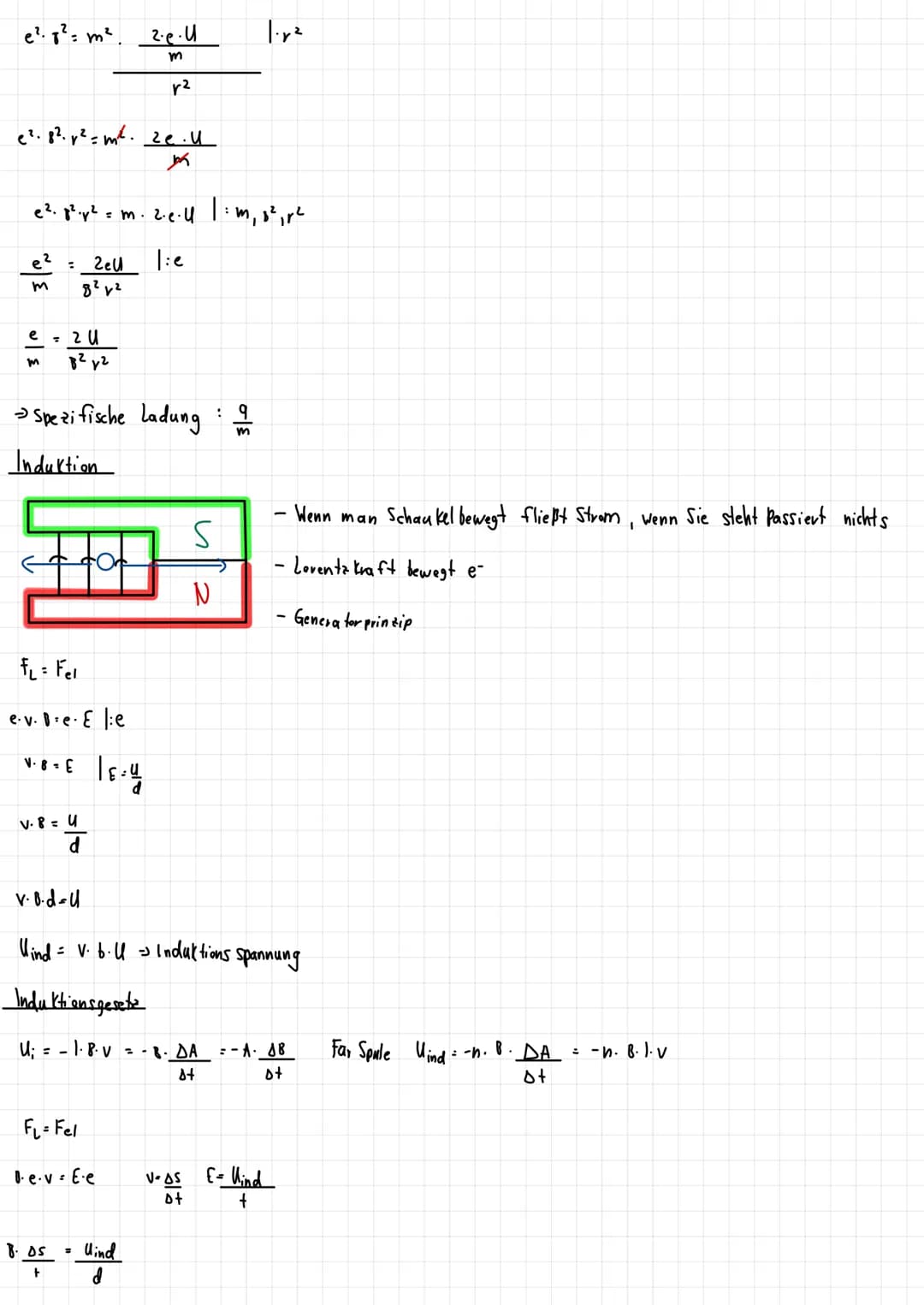

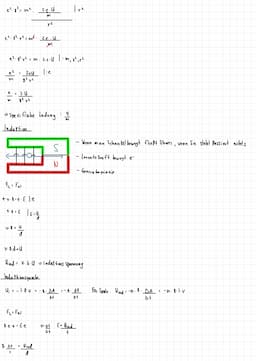

💡 Physikalischer Zusammenhang: Aus der Gleichheit von Lorentzkraft und Zentripetalkraft lässt sich die spezifische Ladung e/m berechnen mit: e/m = 2U/(B²·r²)

Das Phänomen der Induktion tritt auf, wenn sich ein Leiter in einem Magnetfeld bewegt oder wenn sich das Magnetfeld um einen Leiter ändert. Dabei wird eine Spannung induziert, deren Größe von der Änderungsgeschwindigkeit des magnetischen Flusses abhängt.

Induktionsgesetz und Anwendungen

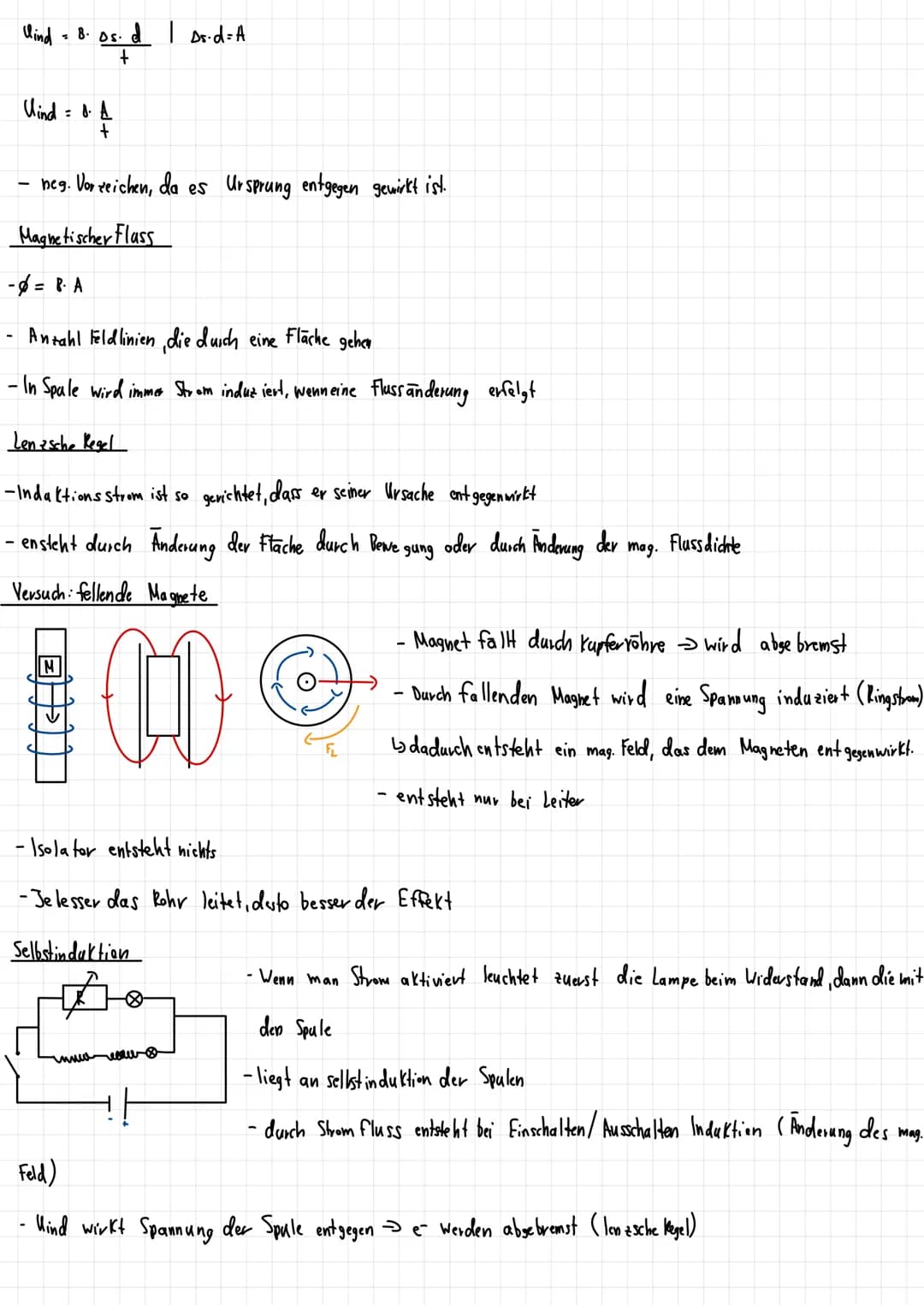

Das Induktionsgesetz beschreibt quantitativ, wie groß die induzierte Spannung ist: Uᵢₙₗ = -B·ΔA/Δt = -B·l·v

Für eine Spule gilt: Uᵢₙₗ = -n·B·ΔA/Δt = -n·B·l·v

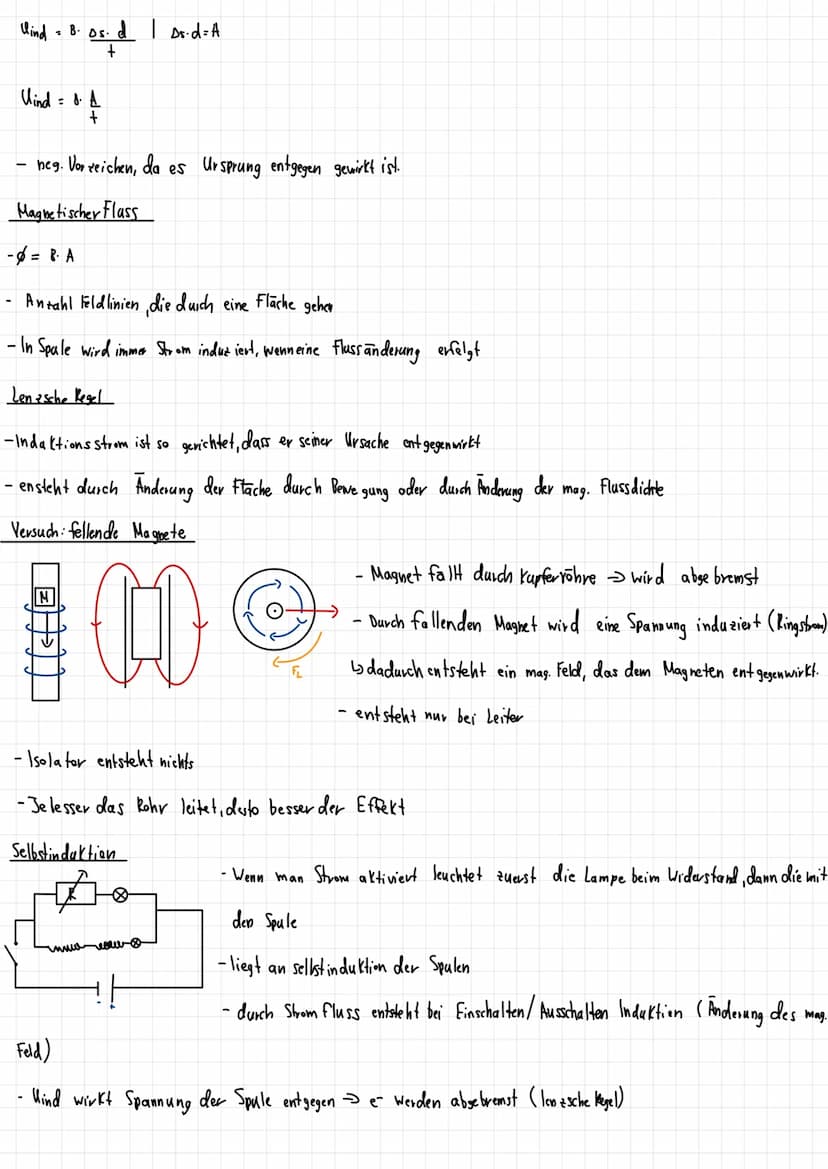

Der magnetische Fluss Φ = B·A beschreibt die Anzahl der Feldlinien, die durch eine Fläche gehen. Eine Änderung dieses Flusses führt zur Induktion.

Die Lenzsche Regel besagt, dass der Induktionsstrom stets so gerichtet ist, dass er seiner Ursache entgegenwirkt. Diese Gesetzmäßigkeit ist ein Ausdruck des Energieerhaltungssatzes.

💡 Alltagsbeispiel: Wenn ein Magnet durch eine Kupferröhre fällt, wird er durch den induzierten Gegenstrom abgebremst - je besser die Röhre leitet, desto stärker der Effekt!

Die Selbstinduktion tritt auf, wenn sich der Strom in einer Spule ändert. Durch die Änderung des Magnetfelds wird eine Spannung induziert, die dem Verursacher entgegenwirkt:

• Bei Stromzunahme wirkt sie dem Anstieg entgegen
• Bei Stromabnahme verzögert sie das Abfallen

Diesen Effekt kann man beobachten, wenn in einer Schaltung mit Spule und Widerstand die Lampe am Widerstand schneller leuchtet als die an der Spule.

Induktivität und Energiespeicherung

Die induzierte Spannung bei Selbstinduktion lässt sich berechnen mit: Uᵢₙₗ = -L·ΔI/Δt

Dabei ist L die Induktivität der Spule, die angibt, wie stark die Selbstinduktion ausfällt. Sie hat die Einheit Henry (H) und berechnet sich für eine Spule mit: L = n²·A·μᵣ·μ₀·l/l

Bei der Induktion wird Energie umgewandelt. Die in einer Spule gespeicherte Energie beträgt: W = ½·L·I²

💡 Anwendungsbeispiel: Induktionsherde nutzen Wirbelströme, die durch ein wechselndes Magnetfeld in metallischen Töpfen erzeugt werden und diese erhitzen.

Die Lenzsche Regel erklärt, warum ein fallender Magnet in einer Kupferröhre abgebremst wird:

1. Der fallende Magnet induziert einen Strom in der Röhre (Ringstrom)
2. Dieser Strom erzeugt ein Magnetfeld, das dem des fallenden Magneten entgegenwirkt
3. Je besser die Leitfähigkeit des Rohrs, desto stärker ist dieser Bremseffekt

Dieser Effekt tritt nur bei Leitern auf - in Isolatoren entsteht keine Bremswirkung, weil kein Strom fließen kann.

Induktionsformeln und Zusammenhänge

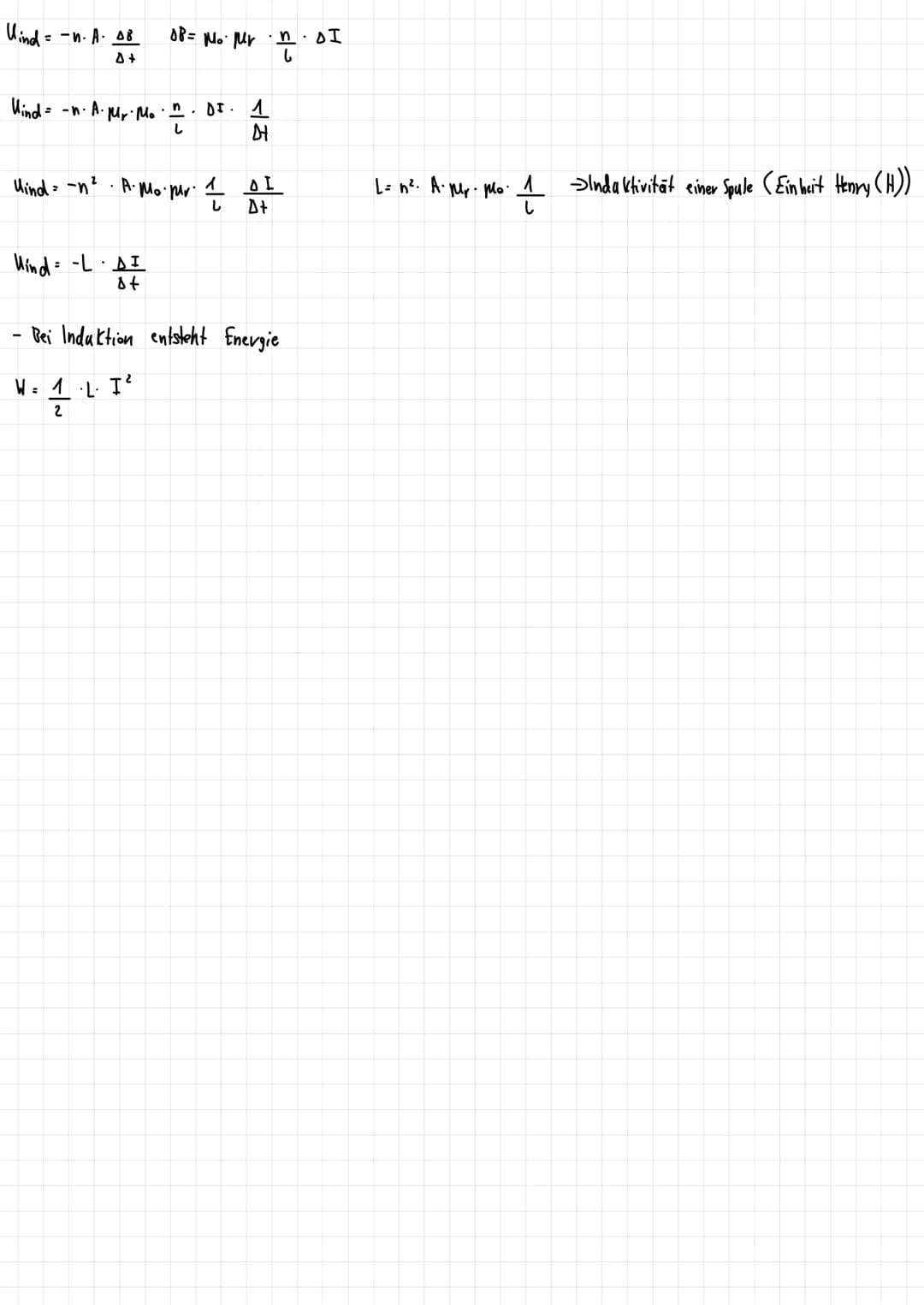

Für die induzierte Spannung bei Selbstinduktion können wir verschiedene Formeln herleiten:

Uᵢₙₗ = -n·A·ΔB/Δt

Wir wissen, dass für eine Spule gilt: B = μ₀·μᵣ·n·I/l Setzen wir dies ein, erhalten wir: Uᵢₙₗ = -n·A·μ₀·μᵣ·n·ΔI/(l·Δt) = -n²·A·μ₀·μᵣ·ΔI/(l·Δt)

Dies lässt sich vereinfachen zu: Uᵢₙₗ = -L·ΔI/Δt

Wobei L die Induktivität der Spule ist, die wie folgt berechnet wird: L = n²·A·μᵣ·μ₀/l

💡 Anwendungsbezug: Die Induktivität ist ein wichtiger Parameter bei der Konstruktion von Transformatoren, Drosseln und elektrischen Filtern.

Die in einer Spule gespeicherte Energie beträgt: W = ½·L·I²

Diese Gleichung zeigt, dass die gespeicherte Energie quadratisch mit dem Strom ansteigt. Sie ist vergleichbar mit der Formel für die kinetische Energie $Eₖᵢₙ = ½·m·v²$, wobei die Induktivität L der Masse m entspricht und der Strom I der Geschwindigkeit v.
