Elektrizitätslehre - Lernzettel für Physik Leistungskurs

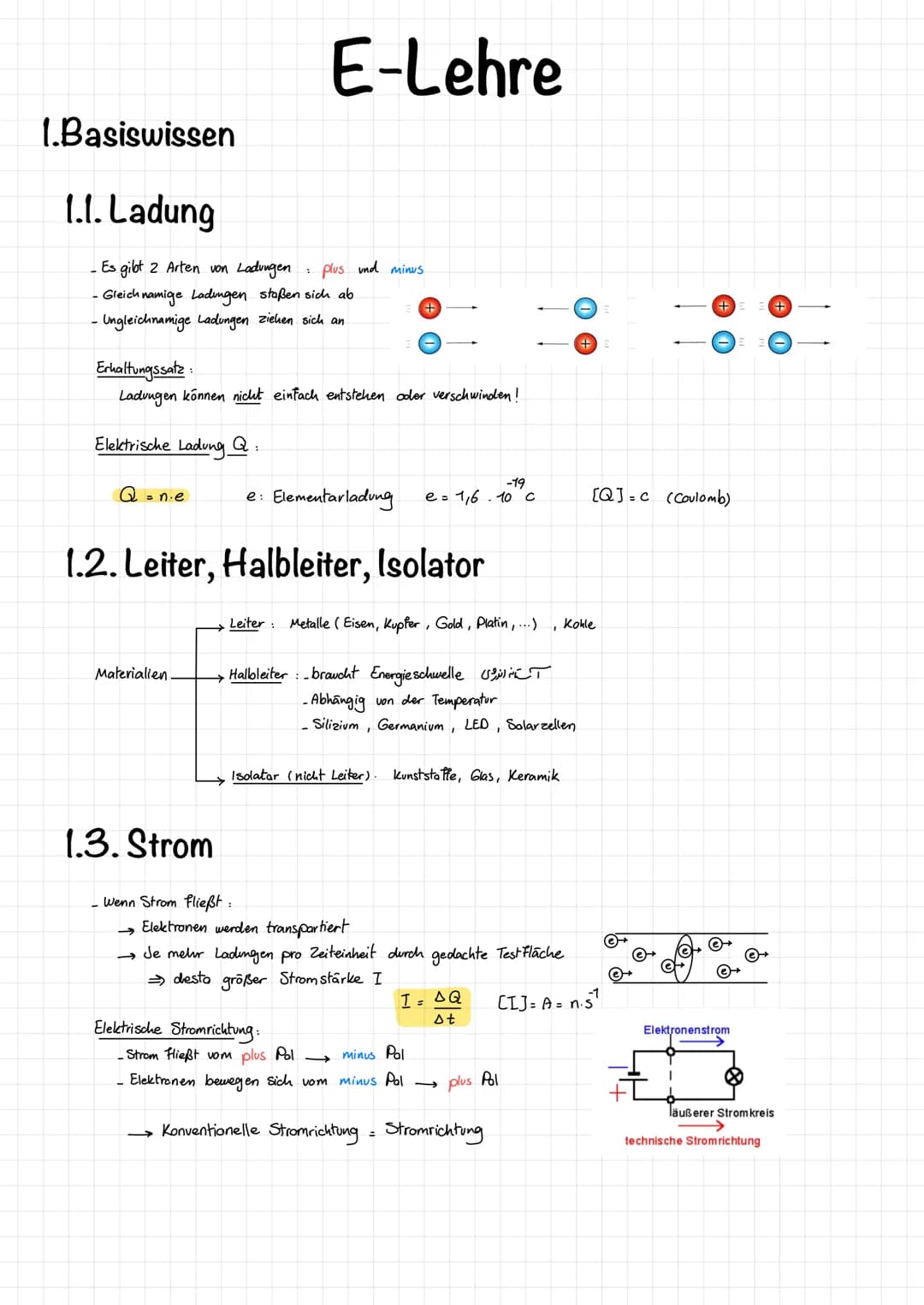

Basiswissen der Elektrizitätslehre

Elektrische Ladung ist die Grundlage aller elektrischen Phänomene. Es gibt zwei Arten von Ladungen: positiv und negativ. Gleichnamige Ladungen stoßen sich ab, während ungleichnamige Ladungen sich anziehen. Wichtig ist: Ladungen können weder entstehen noch verschwinden (Erhaltungssatz).

Die Formel für elektrische Ladung lautet: Q = n·e, wobei e die Elementarladung mit dem Wert 1,6·10^-19 C (Coulomb) ist. Jedes Material lässt sich bezüglich seiner elektrischen Eigenschaften in eine von drei Kategorien einteilen:

• Leiter: Metalle wie Eisen, Kupfer oder Gold sowie Kohle
• Halbleiter: Materialien wie Silizium oder Germanium, deren Leitfähigkeit temperaturabhängig ist
• Isolatoren: Stoffe wie Kunststoffe, Glas oder Keramik, die kaum Strom leiten

💡 Gut zu wissen: Während du die Stromrichtung (vom Plus- zum Minuspol) lernst, bewegen sich die Elektronen tatsächlich in die entgegengesetzte Richtung!

Strom entsteht, wenn Elektronen transportiert werden. Die Stromstärke I gibt an, wie viele Ladungen pro Zeiteinheit fließen: I = ΔQ/Δt und wird in Ampere (A) gemessen.

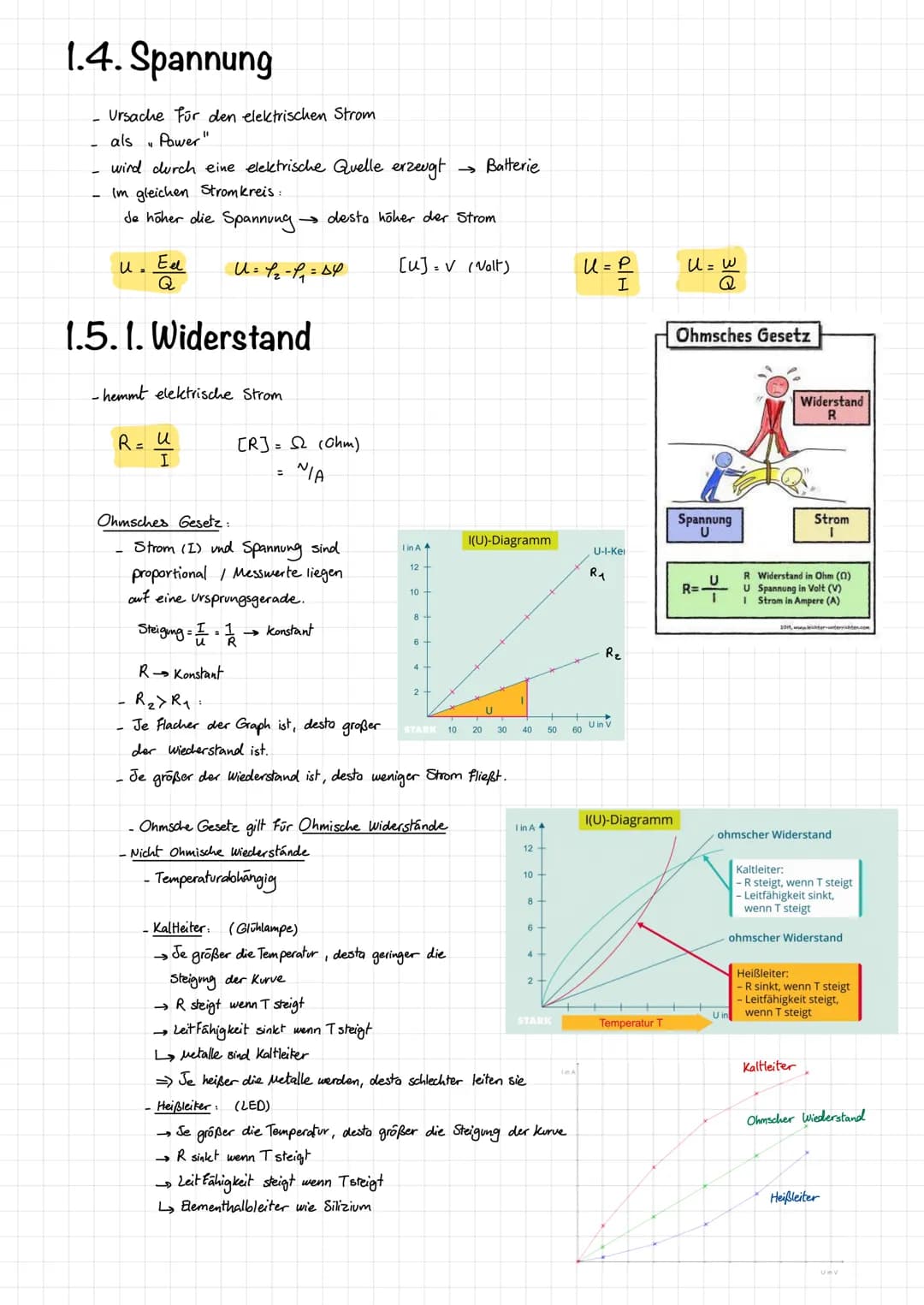

Spannung und Widerstand

Spannung ist die treibende Kraft für elektrischen Strom. Sie wird durch eine elektrische Quelle wie eine Batterie erzeugt. Je höher die Spannung in einem Stromkreis ist, desto höher ist der Strom. Die Spannung U wird in Volt (V) gemessen und kann durch verschiedene Formeln ausgedrückt werden: U = E_el/Q oder U = φ₂ - φ₁ oder U = P/I.

Der elektrische Widerstand hemmt den Stromfluss. Nach dem Ohmschen Gesetz gilt: R = U/I. Der Widerstand wird in Ohm (Ω) gemessen. Bei einem ohmschen Widerstand ist die Spannung proportional zum Strom – die Messwerte ergeben in einem Diagramm eine Gerade durch den Ursprung.

Nicht alle Widerstände verhalten sich nach dem Ohmschen Gesetz. Manche sind temperaturabhängig:

• Kaltleiter (wie Glühlampen): Der Widerstand steigt mit zunehmender Temperatur
• Heißleiter (wie LEDs): Der Widerstand sinkt mit zunehmender Temperatur

🔥 Praxistipp: Auf Klassenarbeiten werden häufig U-I-Diagramme abgefragt! Merke: Je flacher die Kurve, desto größer der Widerstand.

Bei Kaltleitern (typischerweise Metalle) nimmt die Leitfähigkeit mit steigender Temperatur ab, bei Heißleitern (wie Elementhalbleitern) steigt sie mit der Temperatur an.

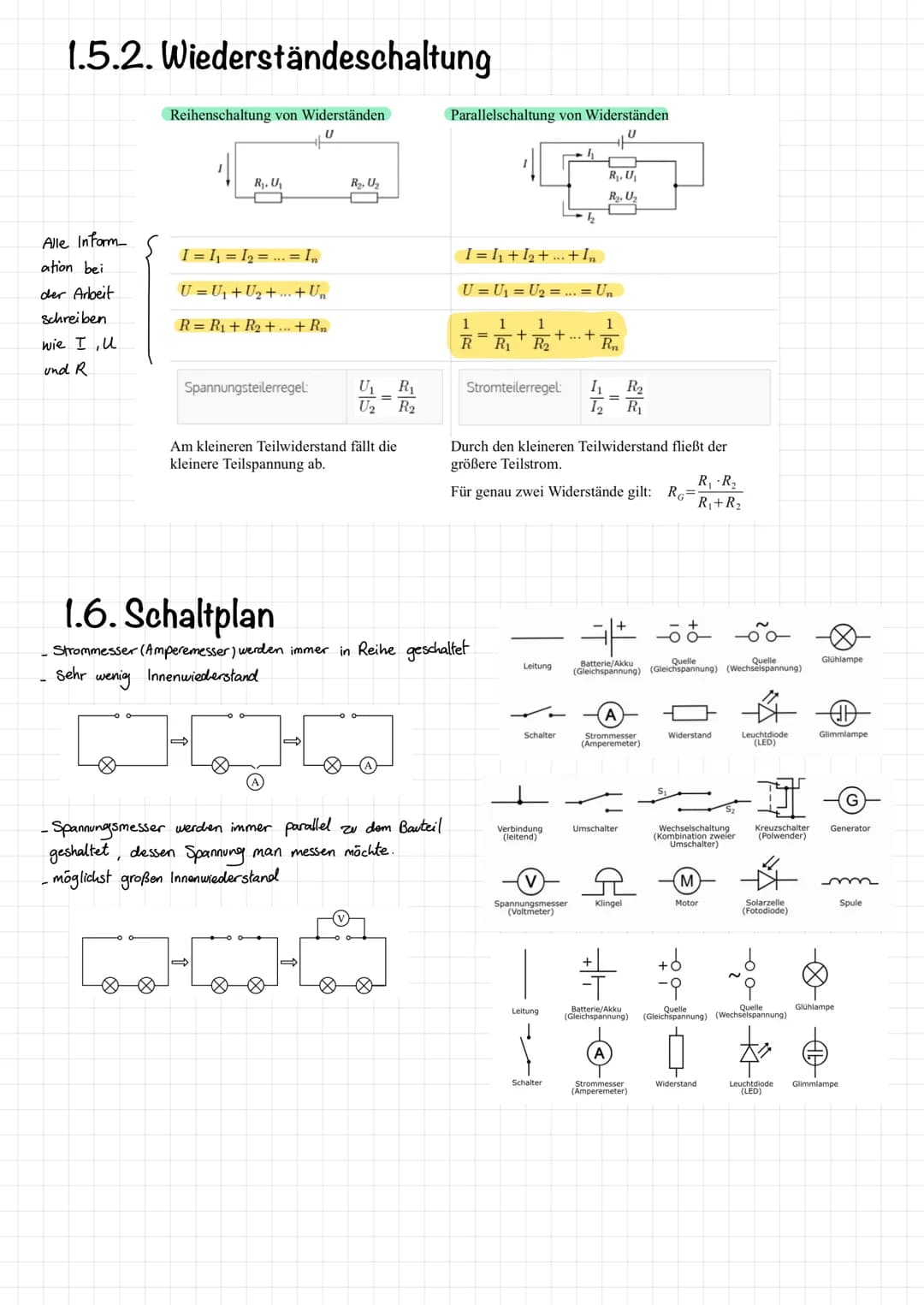

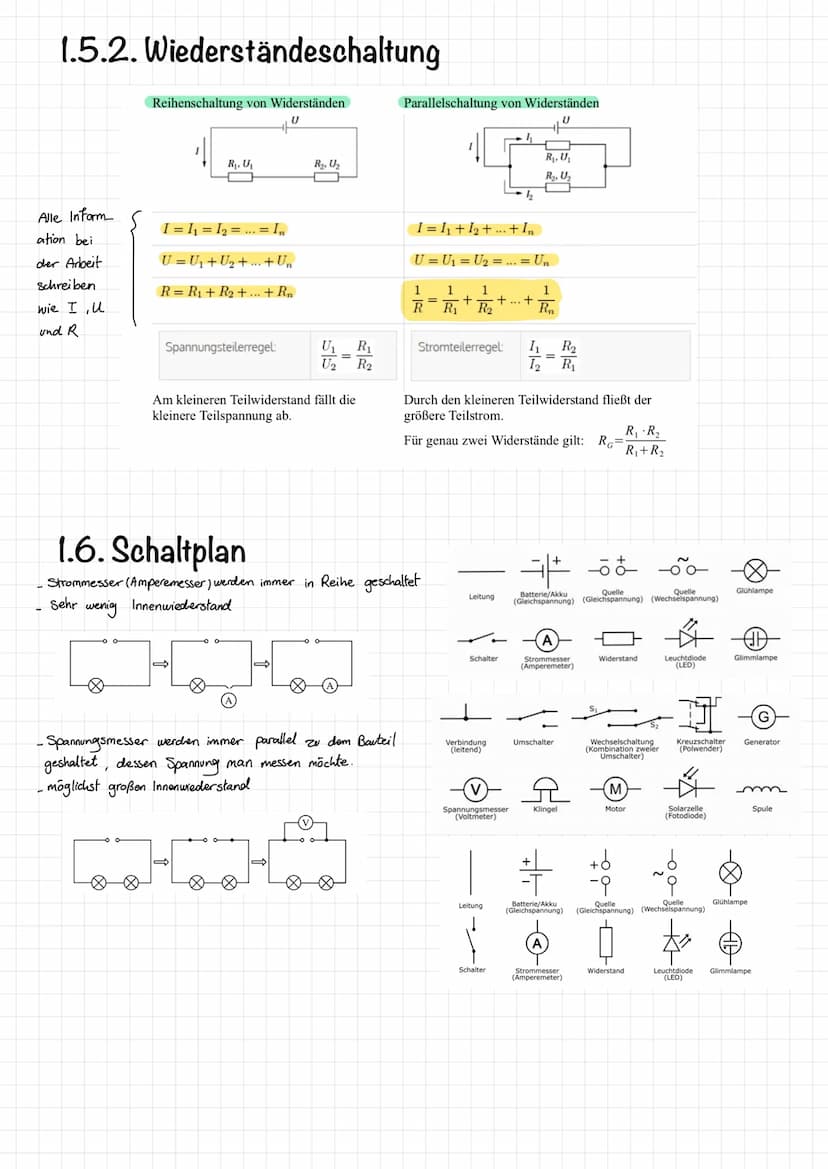

Widerstandsschaltungen und Schaltpläne

Bei Reihenschaltungen von Widerständen fließt durch jeden Widerstand derselbe Strom: I = I₁ = I₂ = ... = I_n. Die Gesamtspannung ist die Summe der Teilspannungen: U = U₁ + U₂ + ... + U_n. Der Gesamtwiderstand ist die Summe aller Einzelwiderstände: R = R₁ + R₂ + ... + R_n.

Bei Parallelschaltungen liegt an jedem Widerstand die gleiche Spannung an: U = U₁ = U₂ = ... = U_n. Der Gesamtstrom ist die Summe der Teilströme: I = I₁ + I₂ + ... + I_n. Für den Gesamtwiderstand gilt: 1/R = 1/R₁ + 1/R₂ + ... + 1/R_n.

Praktische Merkhilfen:

• Spannungsteilerregel: Bei Reihenschaltungen gilt U₁/U₂ = R₁/R₂
• Stromteilerregel: Bei Parallelschaltungen gilt I₁/I₂ = R₂/R₁

💡 Klausur-Tipp: Bei Parallelschaltungen fließt durch den kleineren Widerstand der größere Strom!

In Schaltplänen werden verschiedene Bauteile durch standardisierte Symbole dargestellt. Strommesser (Amperemeter) werden immer in Reihe geschaltet und haben einen sehr geringen Innenwiderstand. Spannungsmesser (Voltmeter) werden immer parallel zum zu messenden Bauteil geschaltet und haben einen möglichst großen Innenwiderstand.

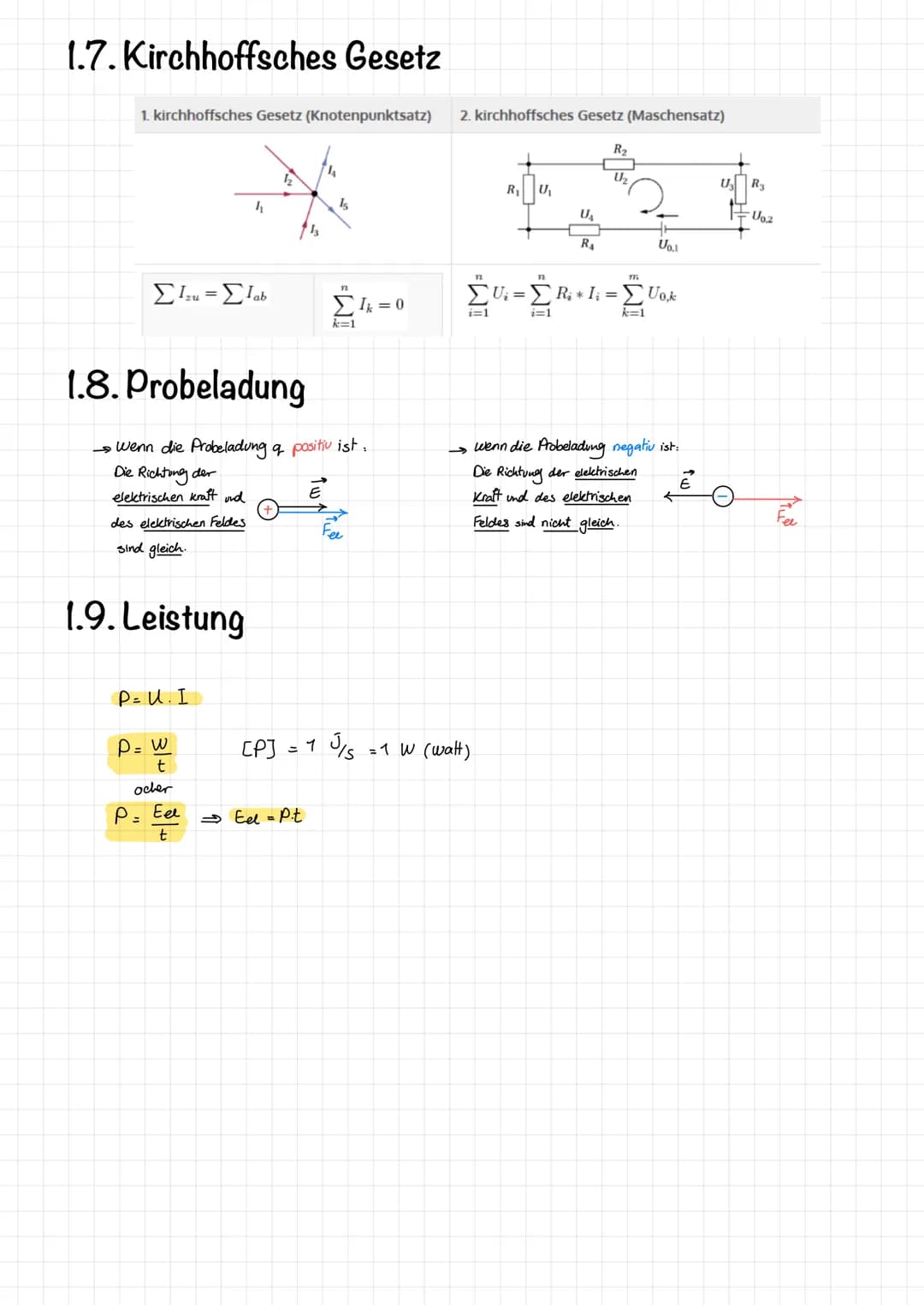

Kirchhoffsche Gesetze und elektrische Felder

Die Kirchhoffschen Gesetze sind grundlegend für die Analyse von Stromkreisen:

1. Knotenpunktsatz: Die Summe aller zufließenden Ströme in einem Knoten ist gleich der Summe aller abfließenden Ströme: ∑I_zu = ∑I_ab
2. Maschensatz: Die Summe aller Spannungen in einer geschlossenen Masche ist null: ∑U_i = ∑R_i·I_i = ∑U_{0,k}

Jede Ladung erzeugt ein elektrisches Feld. Die Wirkung dieses Feldes auf eine Probeladung hängt von deren Vorzeichen ab:

• Bei einer positiven Probeladung zeigen elektrische Kraft und Feldrichtung in dieselbe Richtung
• Bei einer negativen Probeladung zeigen sie in entgegengesetzte Richtungen

Die elektrische Leistung gibt an, wie viel elektrische Energie pro Zeit umgesetzt wird: P = U·I = W/t oder P = E_el/t. Sie wird in Watt (W) gemessen.

⚡ Erinnerungshilfe: Die Formel P = U·I lässt sich leicht als "PUI" merken!

Die elektrische Energie, die in einem bestimmten Zeitraum umgesetzt wird, ergibt sich aus: E_el = P·t.

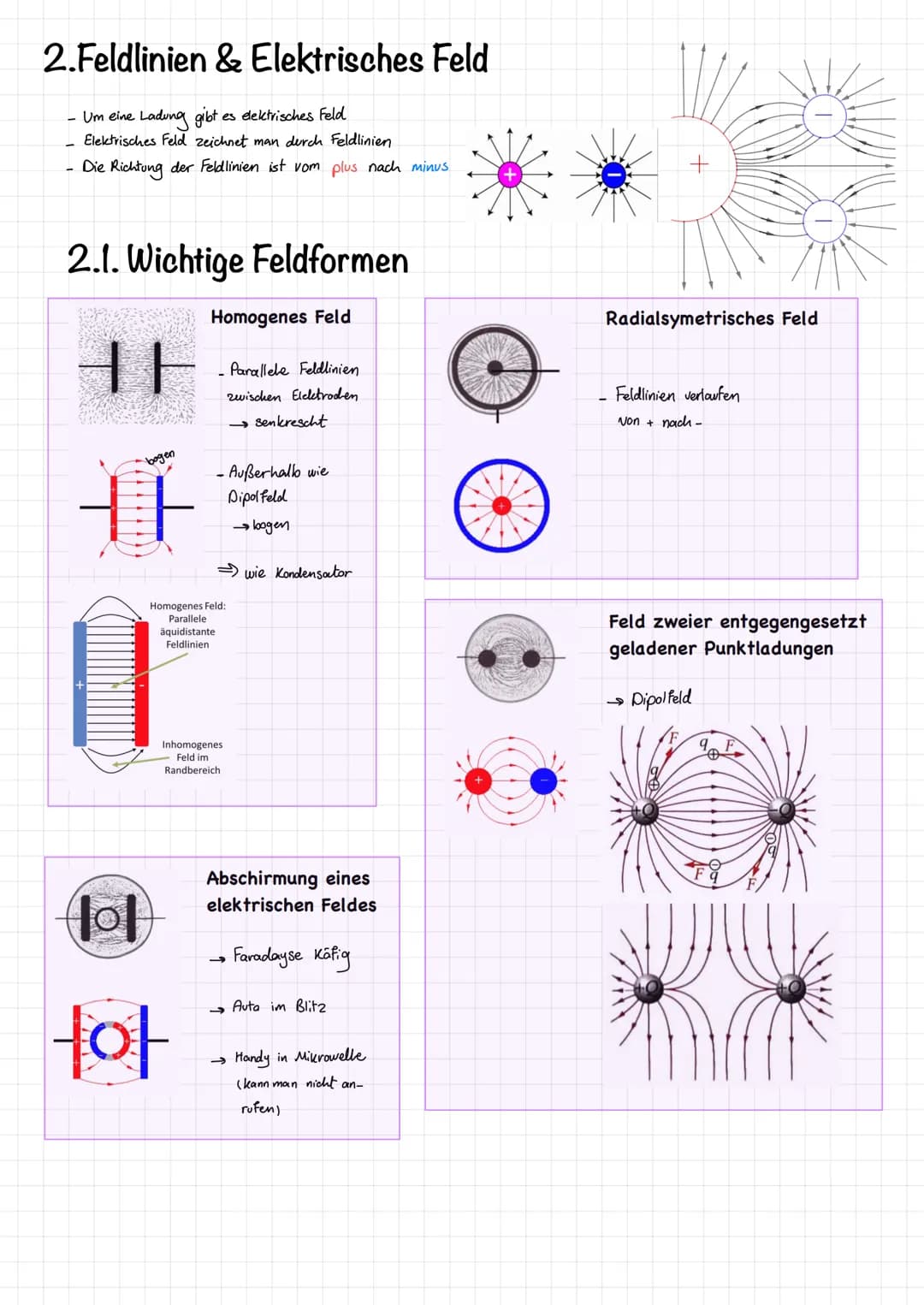

Elektrische Felder und Feldlinien

Um elektrische Felder zu visualisieren, verwenden wir Feldlinien. Diese zeigen die Richtung der Kraft auf eine positive Probeladung und verlaufen immer von positiven zu negativen Ladungen.

Es gibt verschiedene wichtige Feldformen:

• Homogenes Feld: Parallele Feldlinien mit konstantem Abstand (wie zwischen Kondensatorplatten)
• Radialsymmetrisches Feld: Feldlinien gehen gleichmäßig von einer Punktladung aus
• Dipolfeld: Entsteht zwischen zwei entgegengesetzt geladenen Punktladungen

Die Dichte der Feldlinien zeigt die Stärke des elektrischen Feldes an: Je dichter die Linien, desto stärker das Feld.

🛡️ Anwendungsbeispiel: Der Faradaysche Käfig (wie Autos bei Gewitter oder Mikrowellen) schirmt elektrische Felder ab. Deshalb kannst du in einer Mikrowelle nicht mit dem Handy telefonieren!

Bei der Abschirmung elektrischer Felder durch leitende Materialien (Faradayscher Käfig) werden Ladungen so auf der Außenfläche verteilt, dass im Inneren des Leiters kein elektrisches Feld herrscht.

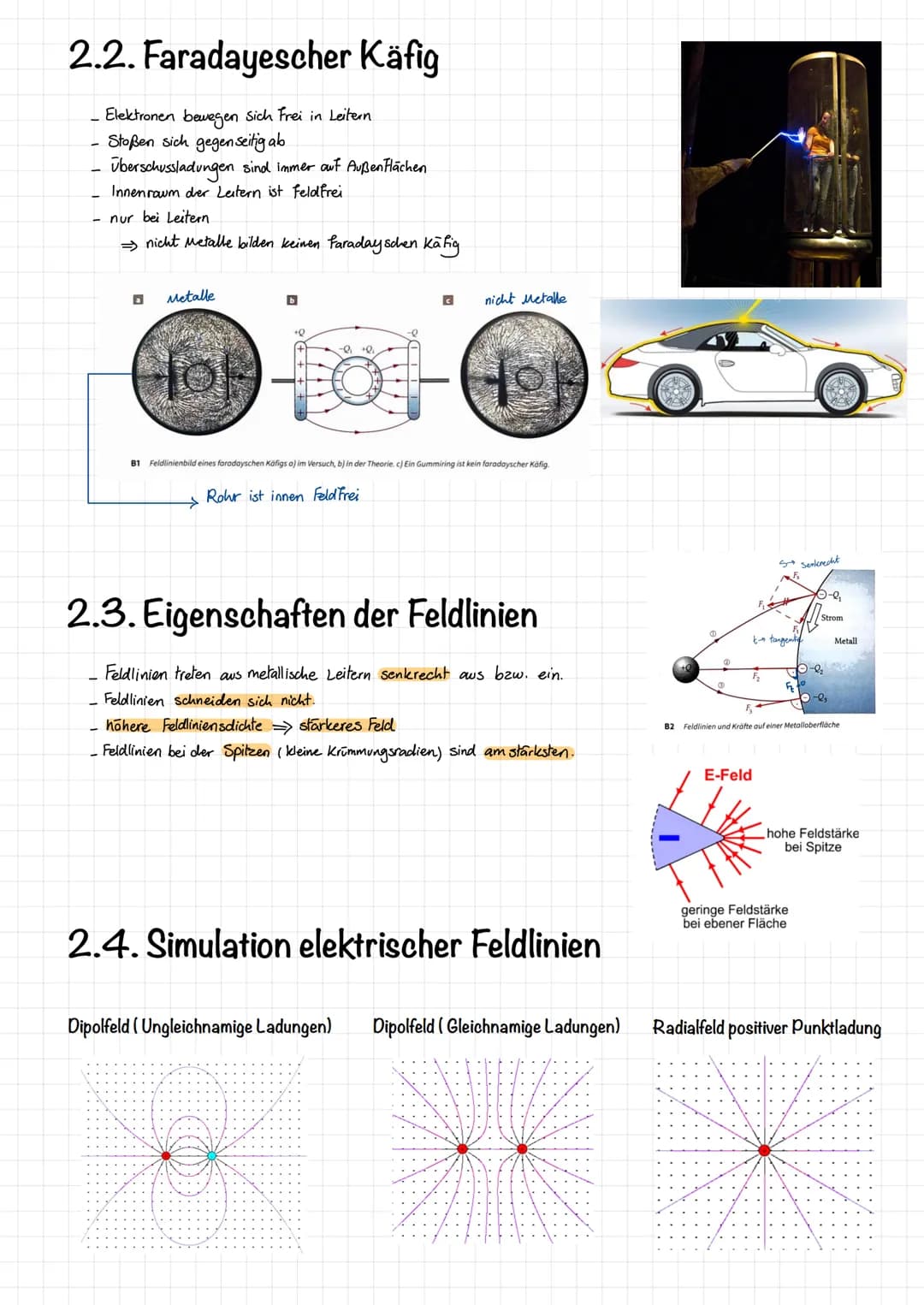

Faradayscher Käfig und Feldeigenschaften

Der Faradaysche Käfig ist ein faszinierendes Phänomen der Elektrostatik. Er funktioniert, weil sich Elektronen in Leitern frei bewegen können und sich gegenseitig abstoßen. Überschussladungen verteilen sich immer auf den Außenflächen, wodurch der Innenraum eines Leiters feldfrei bleibt.

Wichtig: Dieser Effekt tritt nur bei Leitern (Metallen) auf. Nicht-metallische Materialien wie Gummi bilden keinen Faradayschen Käfig!

Elektrische Feldlinien haben folgende Eigenschaften:

• Sie treten aus metallischen Leitern immer senkrecht aus bzw. ein
• Sie schneiden sich nicht
• Eine höhere Feldliniendichte zeigt ein stärkeres elektrisches Feld an
• An Spitzen und Kanten (kleine Krümmungsradien) ist die Feldstärke am höchsten

🔍 Prüfungswissen: Bei Spitzen ist die elektrische Feldstärke besonders hoch, was z.B. bei Blitzableitern ausgenutzt wird.

Mithilfe von Simulationen kann man verschiedene Feldformen untersuchen, wie Dipolfelder (entstehend zwischen ungleichnamigen oder gleichnamigen Ladungen), Radialfelder (um einzelne Punktladungen) oder komplexere Anordnungen wie Quadrupolfelder.

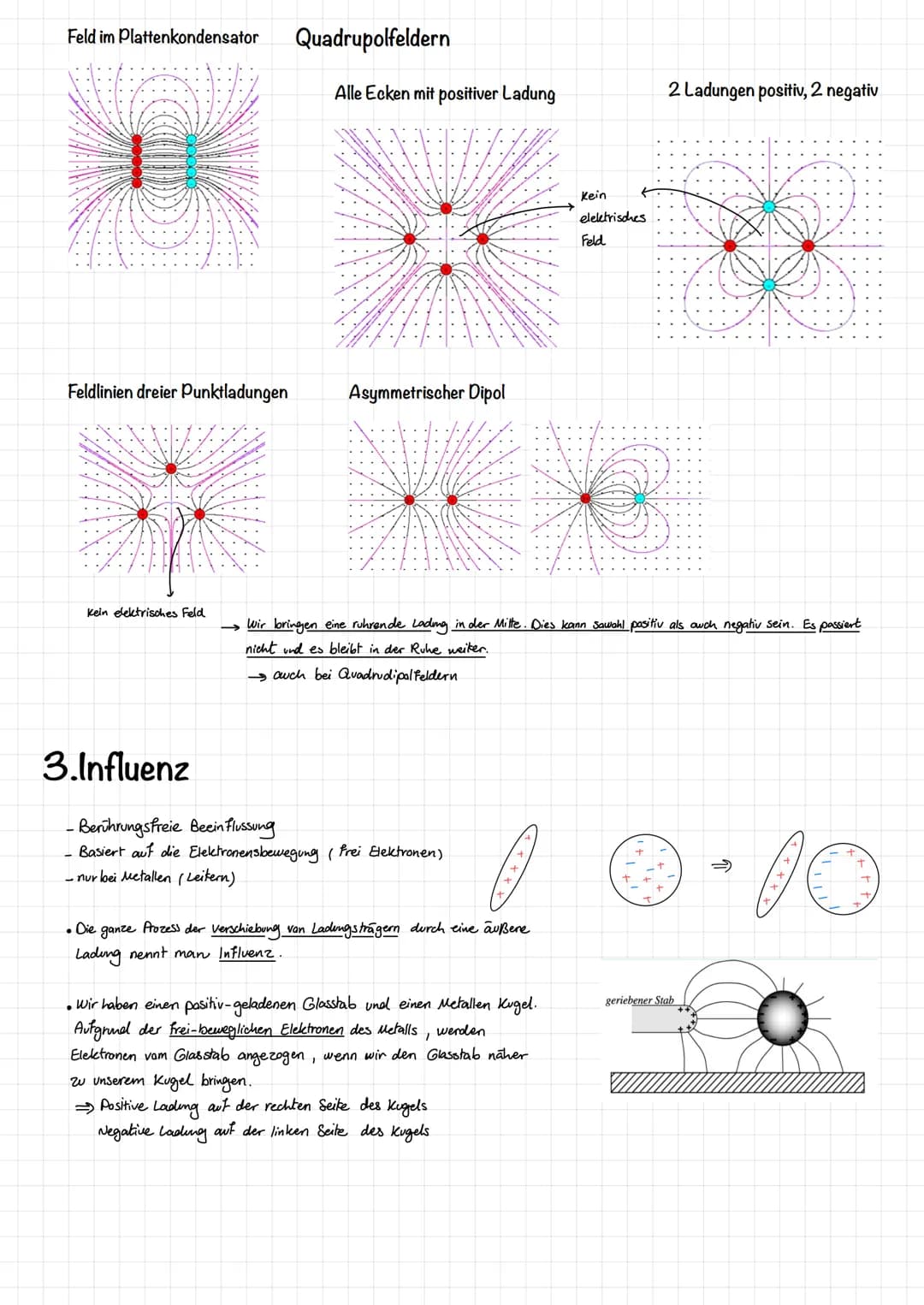

Feldformen und elektrische Beeinflussungen

Elektrische Felder treten in verschiedenen Formen auf, darunter:

• Plattenkondensatoren mit gleichmäßigen Feldlinien zwischen den Platten
• Quadrupolfelder mit vier Ladungen an den Ecken (entweder alle positiv oder abwechselnd positiv und negativ)
• Asymmetrische Dipole mit unterschiedlich starken Ladungen

In bestimmten Anordnungen gibt es Punkte ohne elektrisches Feld, etwa im Zentrum eines Quadrupolfeldes. Eine Ladung (positiv oder negativ) würde an solchen Punkten in Ruhe bleiben.

Influenz bezeichnet die berührungsfreie Beeinflussung von Ladungsträgern in Leitern durch eine äußere Ladung. Dieser Prozess basiert auf der Bewegung freier Elektronen und tritt nur bei Metallen (Leitern) auf.

⚡ Unterscheidungshilfe: Influenz tritt nur bei Leitern auf, Polarisation nur bei Nichtleitern!

Nähert man beispielsweise einen positiv geladenen Glasstab einer metallischen Kugel, werden die freien Elektronen des Metalls vom Glasstab angezogen. Dies führt zu negativer Ladung auf der dem Stab zugewandten Seite und positiver Ladung auf der gegenüberliegenden Seite.

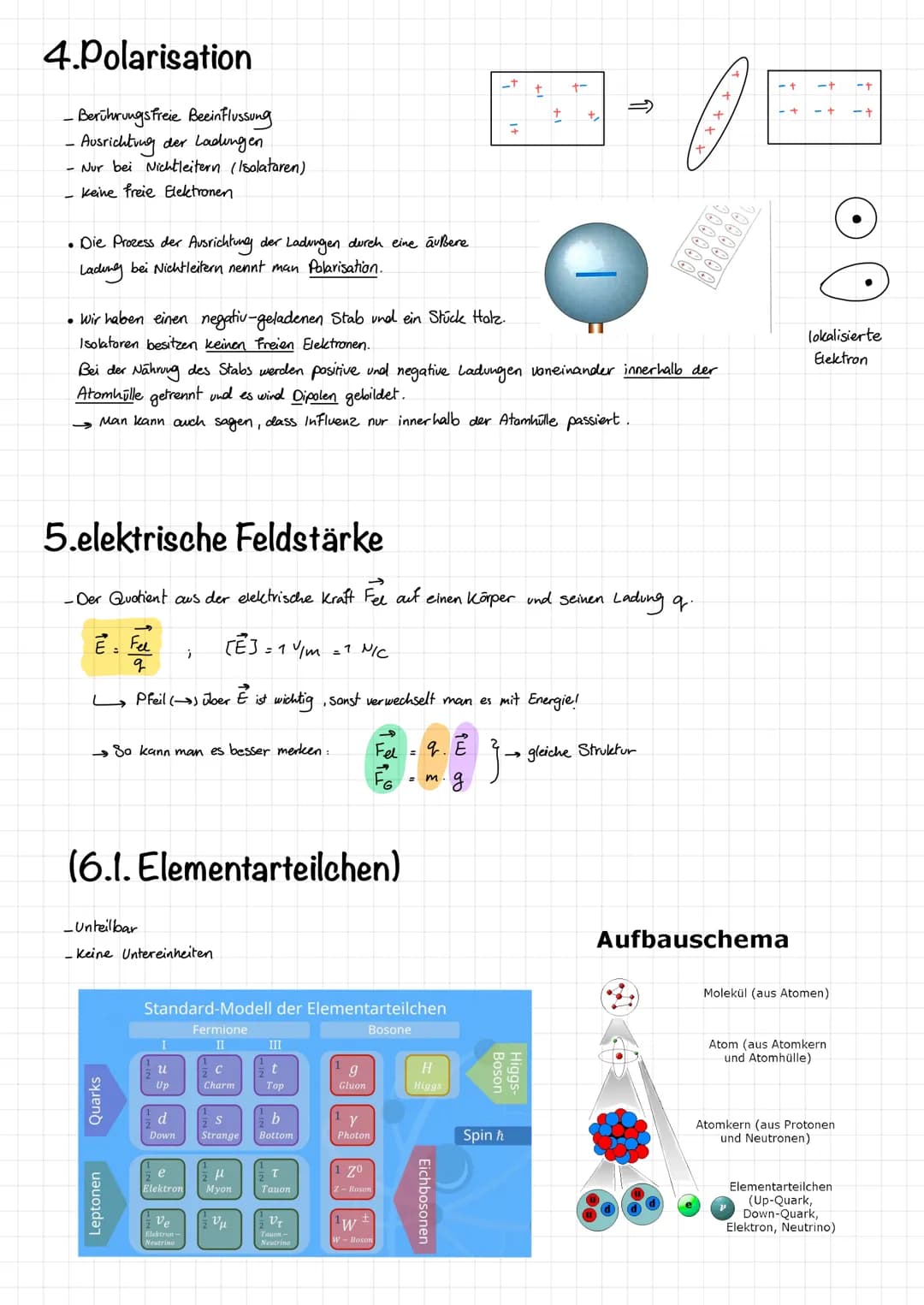

Polarisation und elektrische Feldstärke

Polarisation ist die berührungsfreie Beeinflussung von Ladungsträgern in Nichtleitern (Isolatoren). Anders als bei der Influenz gibt es hier keine freien Elektronen. Stattdessen werden positive und negative Ladungen innerhalb der Atomhülle voneinander getrennt, wodurch Dipole entstehen.

Wenn man z.B. einen negativ geladenen Stab einem Stück Holz nähert, richten sich die gebundenen Ladungen aus – man kann sagen, dass eine Art "Influenz innerhalb der Atomhülle" stattfindet.

Die elektrische Feldstärke beschreibt die Stärke des elektrischen Feldes an einem Punkt. Sie ist definiert als Quotient aus der elektrischen Kraft auf einen Körper und seiner Ladung: E = F_el/q und wird in Newton pro Coulomb (N/C) oder Volt pro Meter (V/m) gemessen.

📝 Klausurtipp: Achte auf den Vektorpfeil über E, damit du elektrische Feldstärke nicht mit Energie verwechselst!

Eine Analogie zur Schwerkraft kann helfen: Wie die Gravitationskraft F_G = m·g von der Masse abhängt, hängt die elektrische Kraft F_el = q·E von der Ladung ab.

Im Standardmodell der Elementarteilchen werden die grundlegenden Bausteine der Materie (Leptonen wie Elektronen, Quarks) und die Austauschteilchen (Bosonen wie Photonen) beschrieben. Diese Elementarteilchen sind unteilbar und besitzen keine Untereinheiten.

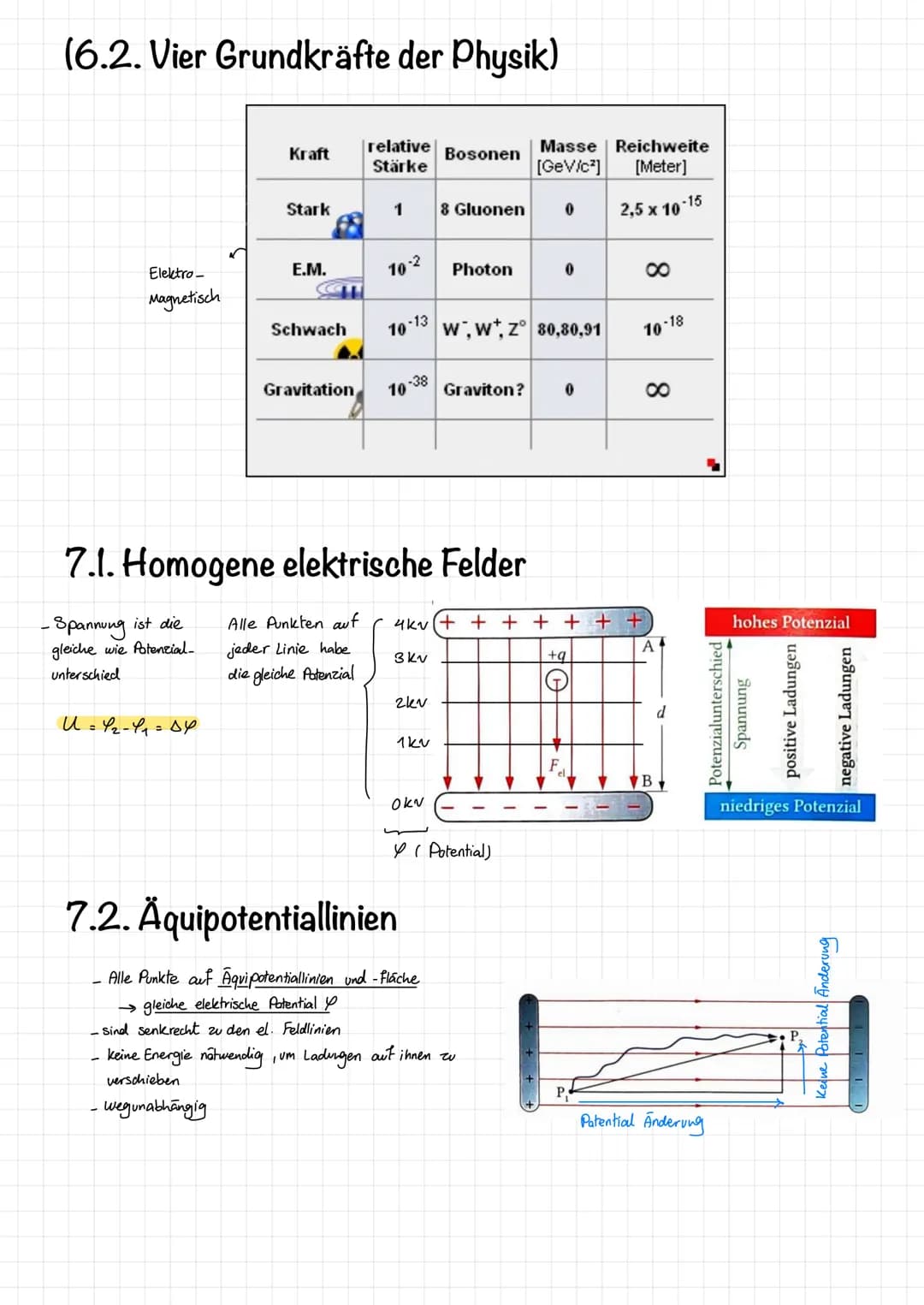

Grundkräfte und elektrische Felder

Die Physik kennt vier Grundkräfte: die starke Kraft, die elektromagnetische Kraft, die schwache Kraft und die Gravitation. Jede dieser Kräfte hat unterschiedliche Stärke und Reichweite und wird durch spezifische Austauschteilchen (Bosonen) vermittelt.

In homogenen elektrischen Feldern ist die elektrische Feldstärke überall gleich stark und hat die gleiche Richtung. Ein Beispiel dafür ist das Feld zwischen zwei parallel angeordneten Platten.

Äquipotentiallinien (oder Äquipotentialflächen) verbinden Punkte mit gleichem elektrischem Potential. Wichtige Eigenschaften:

• Alle Punkte auf einer Äquipotentiallinie haben das gleiche elektrische Potential φ
• Sie stehen immer senkrecht zu den elektrischen Feldlinien
• Es ist keine Energie erforderlich, um Ladungen entlang einer Äquipotentiallinie zu verschieben
• Der Weg, den man nimmt, spielt keine Rolle (Wegunabhängigkeit)

🧲 Vergleich: Äquipotentiallinien im elektrischen Feld ähneln Höhenlinien auf einer Landkarte – entlang einer Linie bleibt die "elektrische Höhe" (das Potential) gleich.

Die Spannung zwischen zwei Punkten ist der Potentialunterschied: U = φ₂ - φ₁ = Δφ.

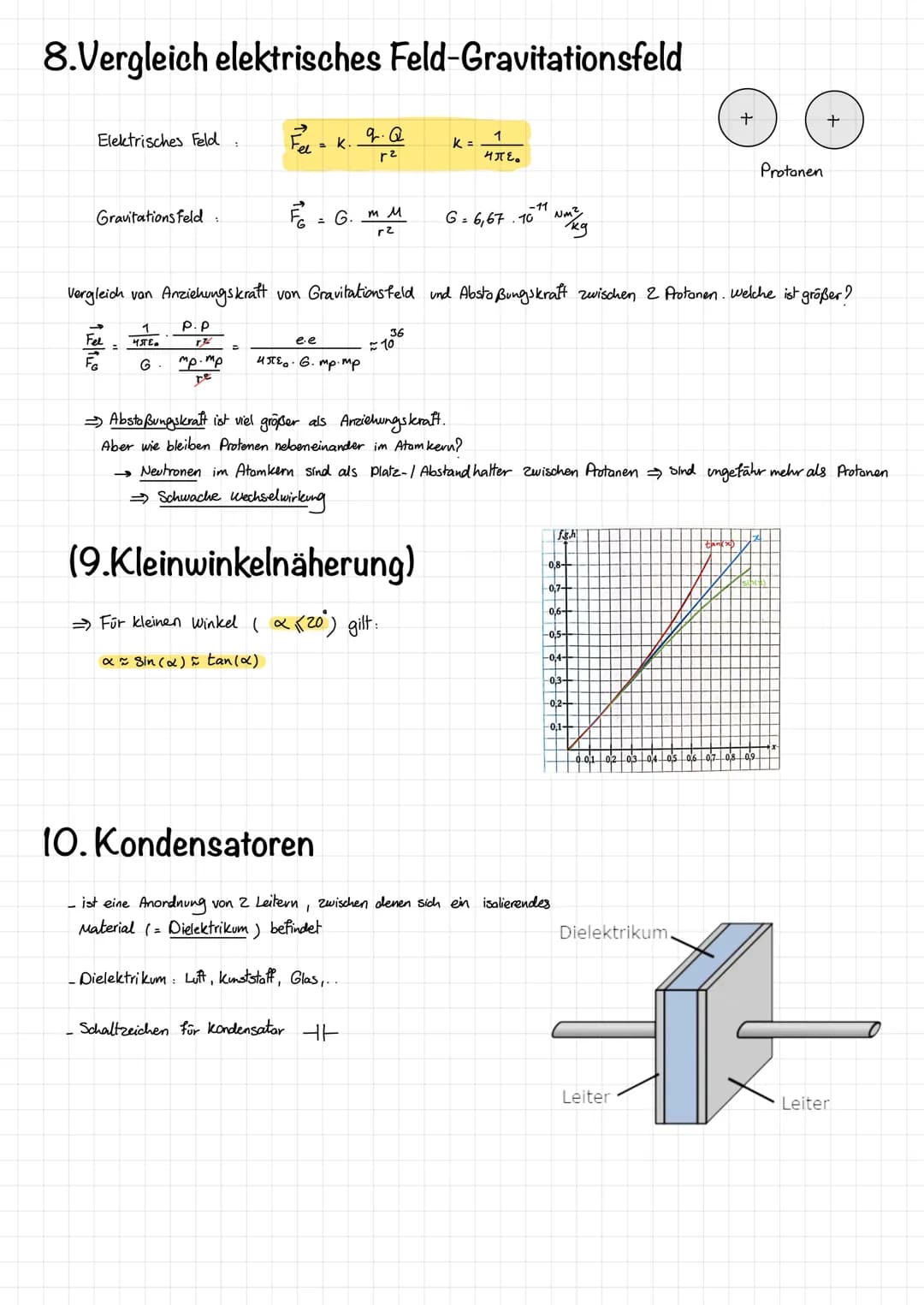

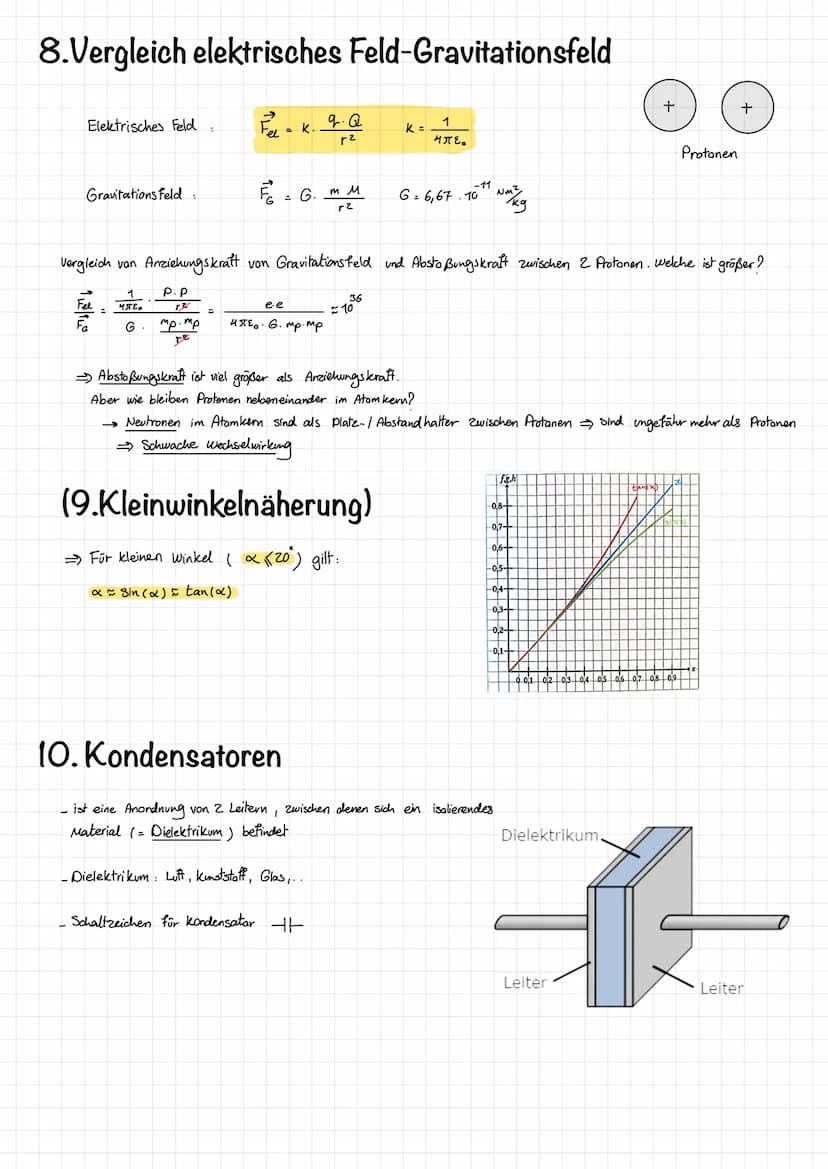

Vergleich elektrisches Feld - Gravitationsfeld

Elektrisches Feld und Gravitationsfeld weisen faszinierende Parallelen auf:

Für das elektrische Feld gilt: F_el = k · (q·Q)/r² mit k = 1/(4πε₀) Für das Gravitationsfeld gilt: F_G = G · (m·M)/r² mit G = 6,67·10⁻¹¹ Nm²/kg²

Beide Kräfte nehmen mit dem Quadrat der Entfernung ab und sind proportional zum Produkt zweier Eigenschaften (Ladungen bzw. Massen).

Ein bemerkenswerter Unterschied: Bei zwei Protonen ist die elektrische Abstoßungskraft viel größer als die gravitationale Anziehungskraft (etwa 10³⁶-mal stärker). Wie können Protonen dann im Atomkern nebeneinander existieren? Die Antwort: Durch die starke Kernkraft und die Neutronen, die als "Abstandhalter" zwischen den Protonen dienen.

⚛️ Physik-Einblick: Ohne die starke Kernkraft würden Atomkerne durch die elektrische Abstoßung auseinanderfliegen - es gäbe keine Elemente schwerer als Wasserstoff!

Für kleine Winkel (α < 20°) gilt die Kleinwinkelnäherung: α ≈ sin(α) ≈ tan(α), was Berechnungen oft vereinfacht.

Kondensatoren sind Anordnungen von zwei Leitern, zwischen denen sich ein isolierendes Material (Dielektrikum) befindet. Sie können elektrische Ladung speichern und haben viele technische Anwendungen.
