Elektrizität und Magnetismus - Grundlagen für das Physik-Abitur

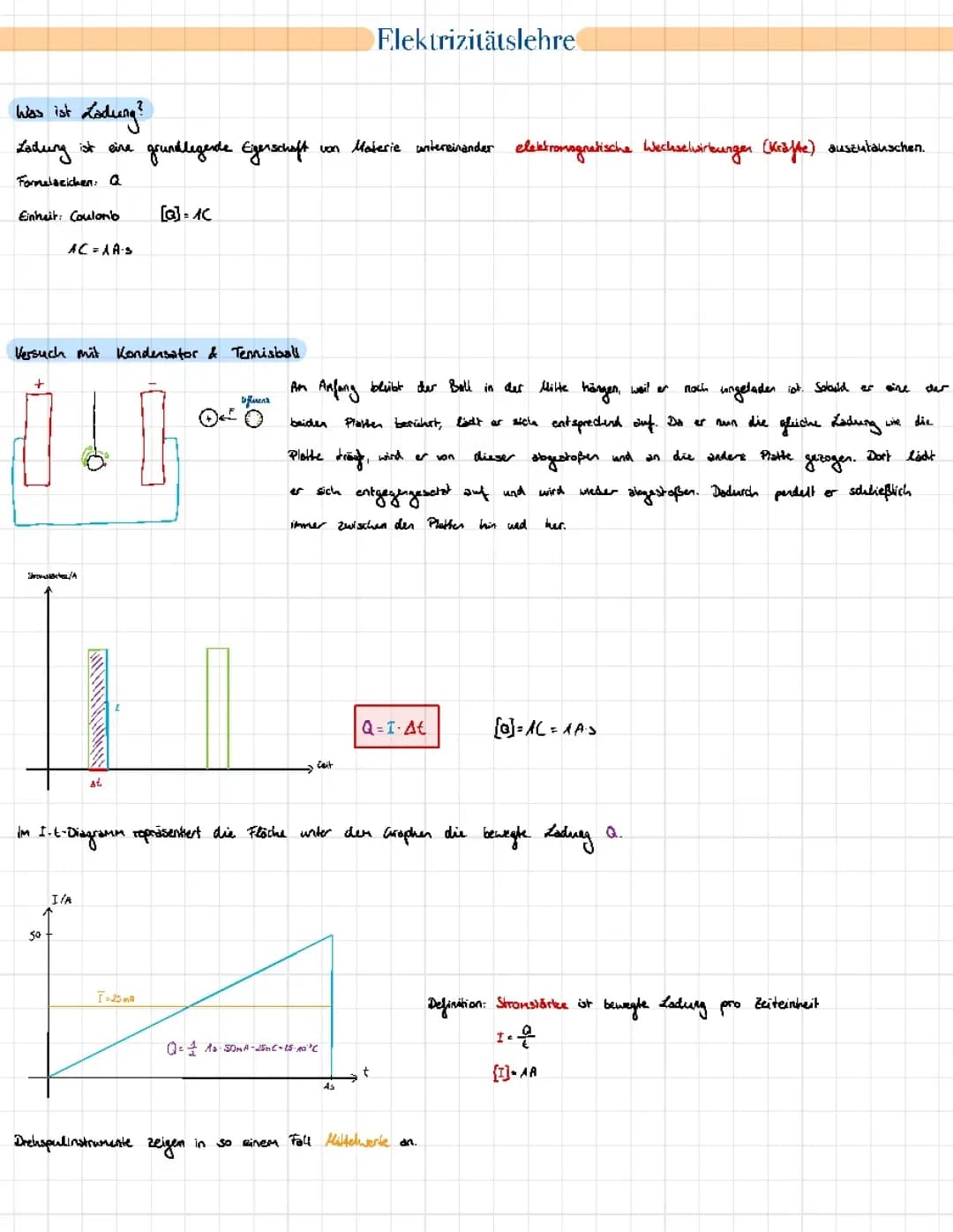

Grundlagen der Elektrizität

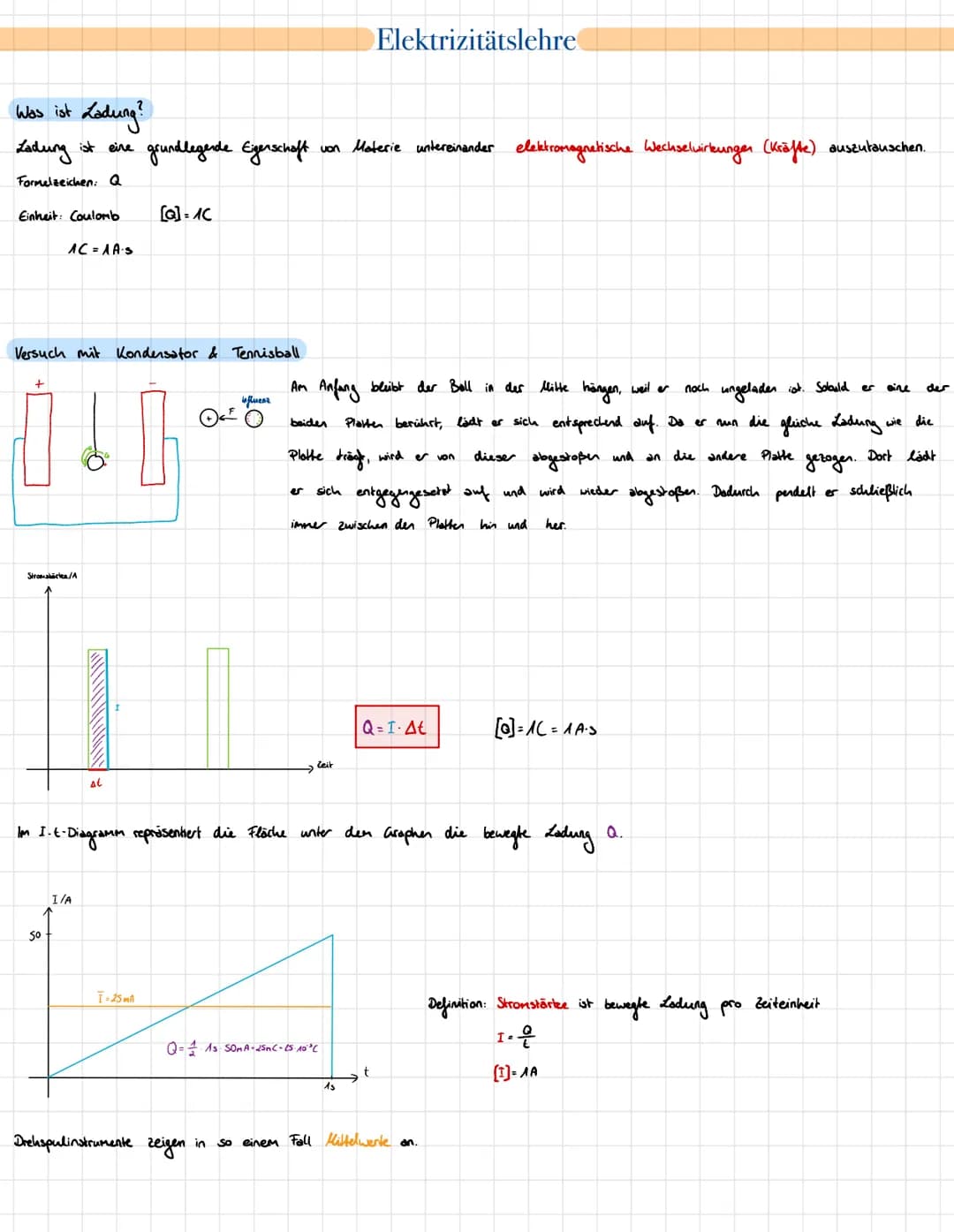

Stell dir vor, du reibst einen Ballon an deinem Pullover - das ist Ladung in Aktion! Ladung ist eine fundamentale Eigenschaft von Materie, die elektromagnetische Kräfte ermöglicht. Das Formelzeichen ist Q und die Einheit Coulomb (C).

Der Kondensator-Tennisball-Versuch zeigt dir anschaulich, wie Ladungen funktionieren. Der Ball pendelt zwischen den Platten hin und her, weil er sich immer wieder neu auflädt und dann von der gleichnamigen Ladung abgestoßen wird.

Stromstärke ist bewegte Ladung pro Zeit: I = Q/t. Die Einheit ist Ampere (A). Im I-t-Diagramm entspricht die Fläche unter dem Graphen der bewegten Ladungsmenge - das ist super wichtig für Berechnungen!

Merktipp: 1 Coulomb = 1 Amperesekunde. Drehspulinstrumente zeigen bei schwankenden Strömen immer den Mittelwert an.

Spannung und elektrische Felder

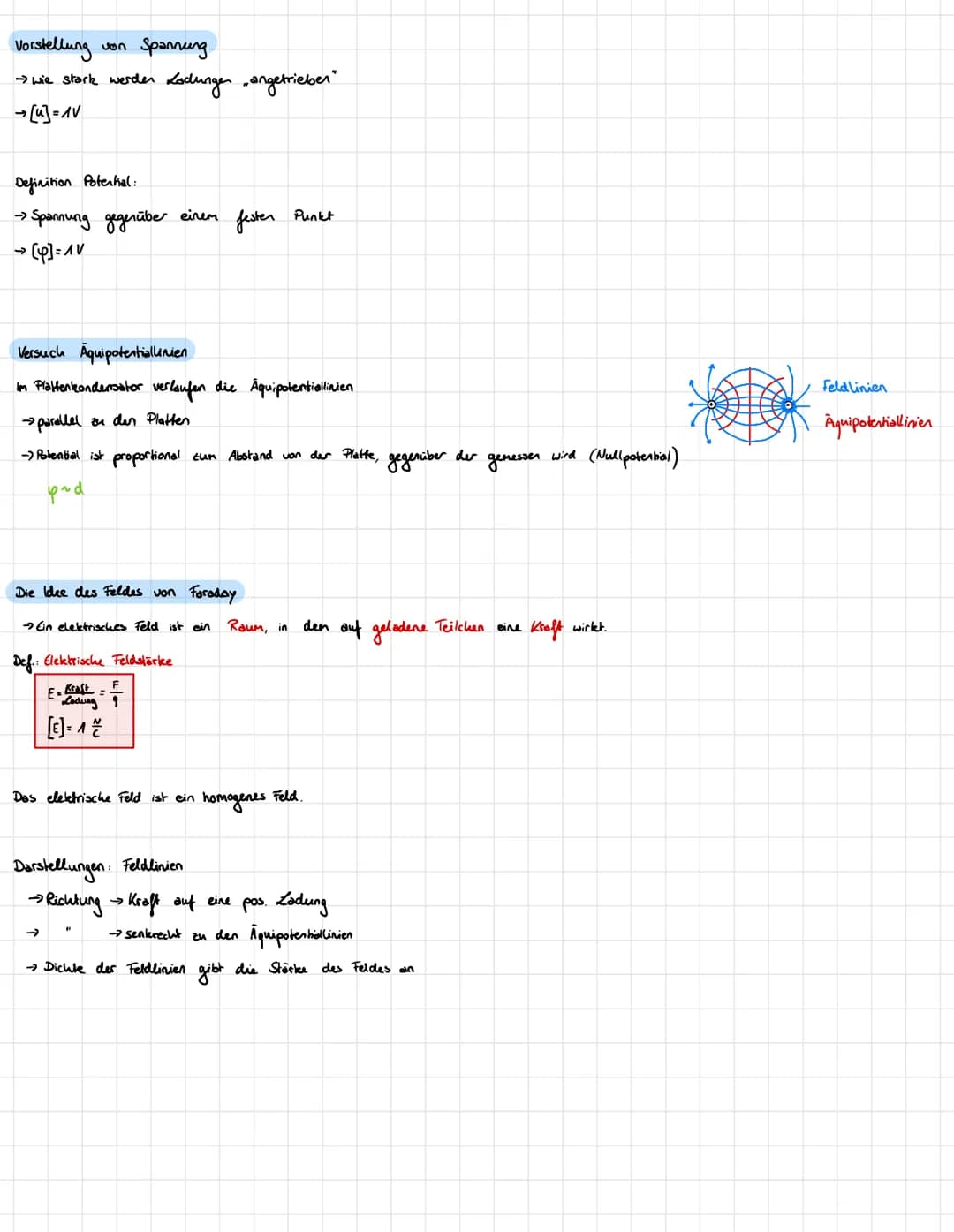

Spannung zeigt dir, wie stark Ladungen "angetrieben" werden - denk an Wasserdruck in einem Schlauch. Die Einheit ist Volt (V). Das Potential ist die Spannung gegenüber einem festen Bezugspunkt.

Im Plattenkondensator verlaufen Äquipotentiallinien parallel zu den Platten. Das Potential ist proportional zum Abstand von der Platte - je weiter weg, desto höher das Potential.

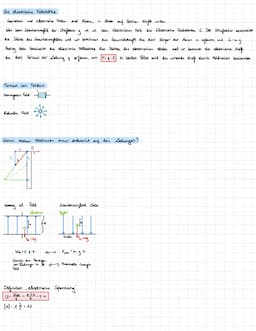

Faradays geniale Idee: Ein elektrisches Feld ist ein Raum, in dem geladene Teilchen Kräfte spüren. Die elektrische Feldstärke E = F/q beschreibt, wie stark diese Kraft pro Ladung ist.

Feldlinien zeigen dir die Richtung der Kraft auf positive Ladungen. Sie stehen senkrecht zu den Äquipotentiallinien, und ihre Dichte verrät die Feldstärke.

Wichtig: Feldlinien gehen immer vom Plus- zum Minuspol und kreuzen sich nie!

Elektrische Feldstärke und Spannung

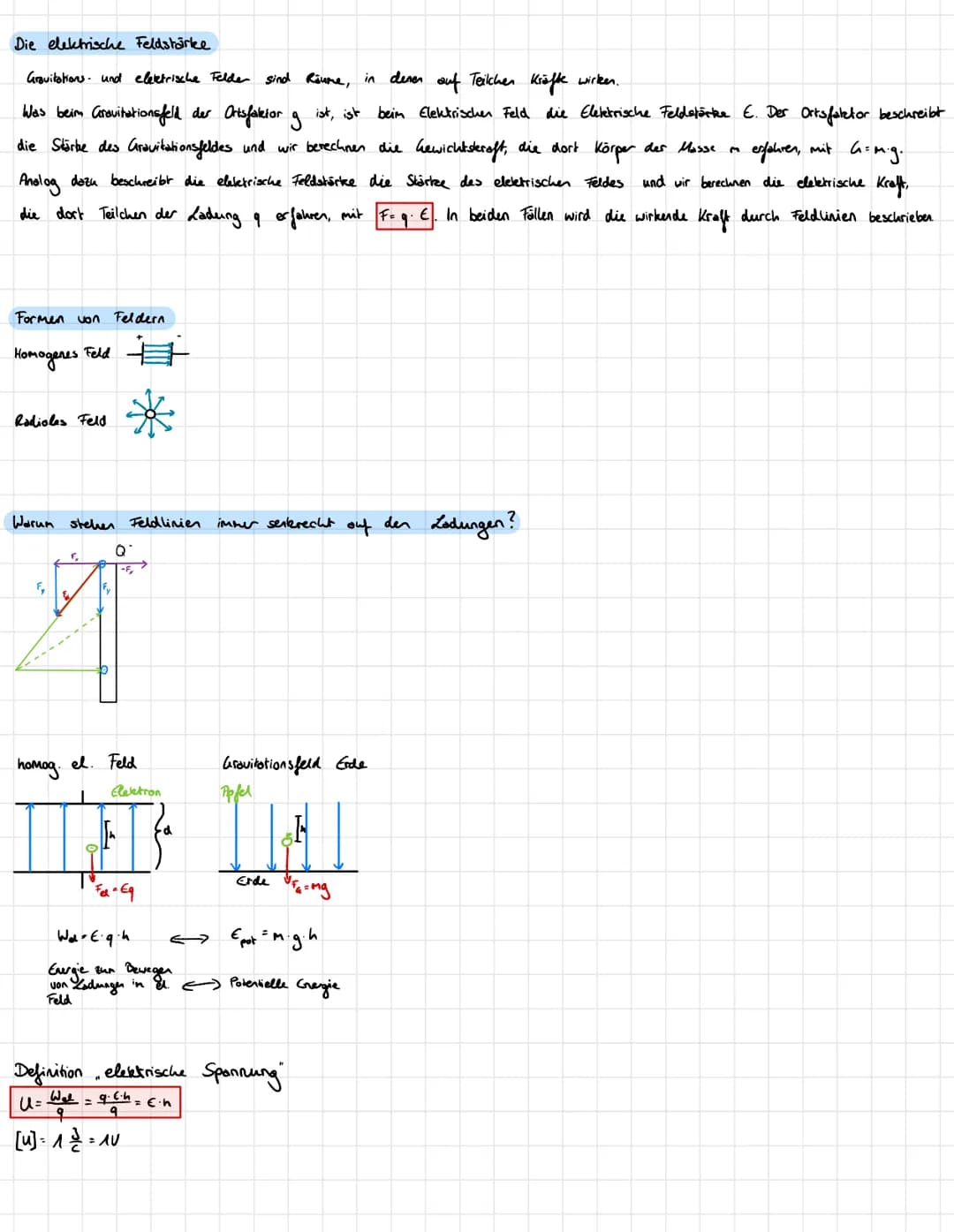

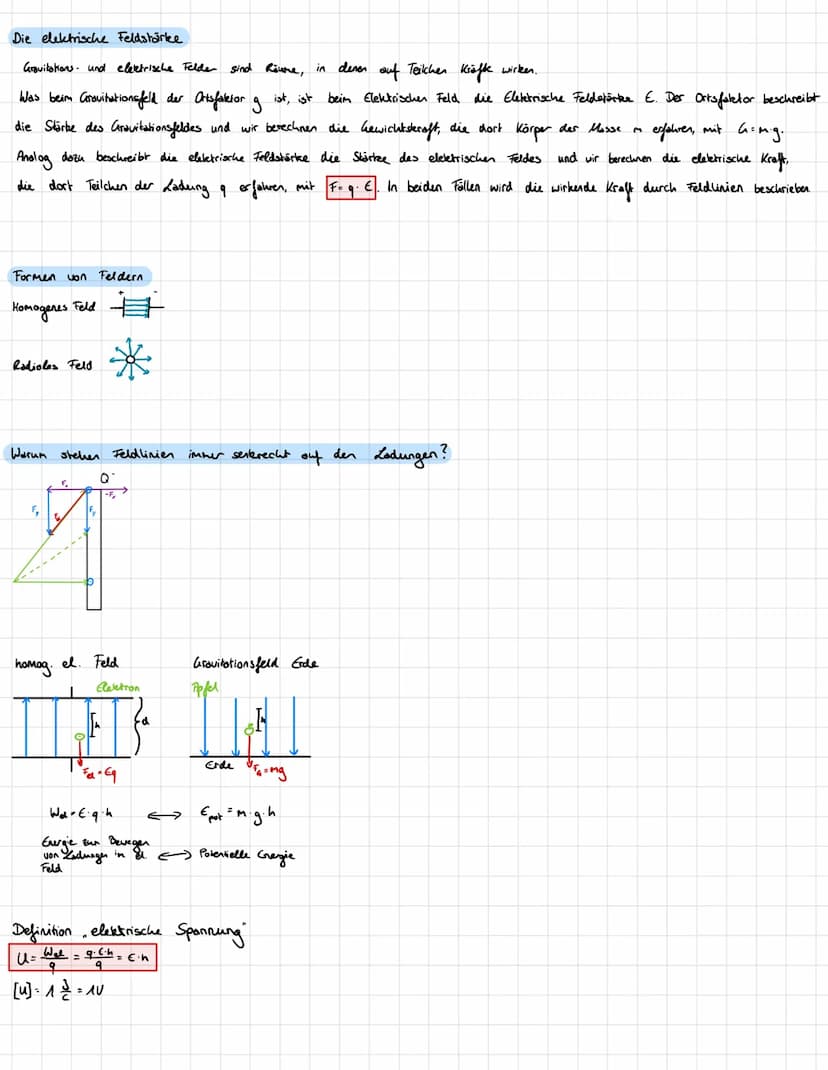

Elektrische Felder funktionieren ähnlich wie das Gravitationsfeld der Erde. Was beim Gravitationsfeld der Ortsfaktor g ist, ist beim elektrischen Feld die elektrische Feldstärke E. Mit F = q·E berechnest du die Kraft auf geladene Teilchen.

Es gibt homogene Felder (überall gleich stark) und radiale Felder (um Punktladungen). Feldlinien stehen immer senkrecht auf Ladungen, weil sich sonst die Ladungen verschieben würden.

Die elektrische Spannung definierst du als U = W_el/q = E·h. Das ist die Arbeit pro Ladung, die nötig ist, um Ladungen im elektrischen Feld zu bewegen - wie beim Heben im Gravitationsfeld.

Analogie: Elektrische Spannung verhält sich zur Ladung wie die Höhe zur Masse im Gravitationsfeld!

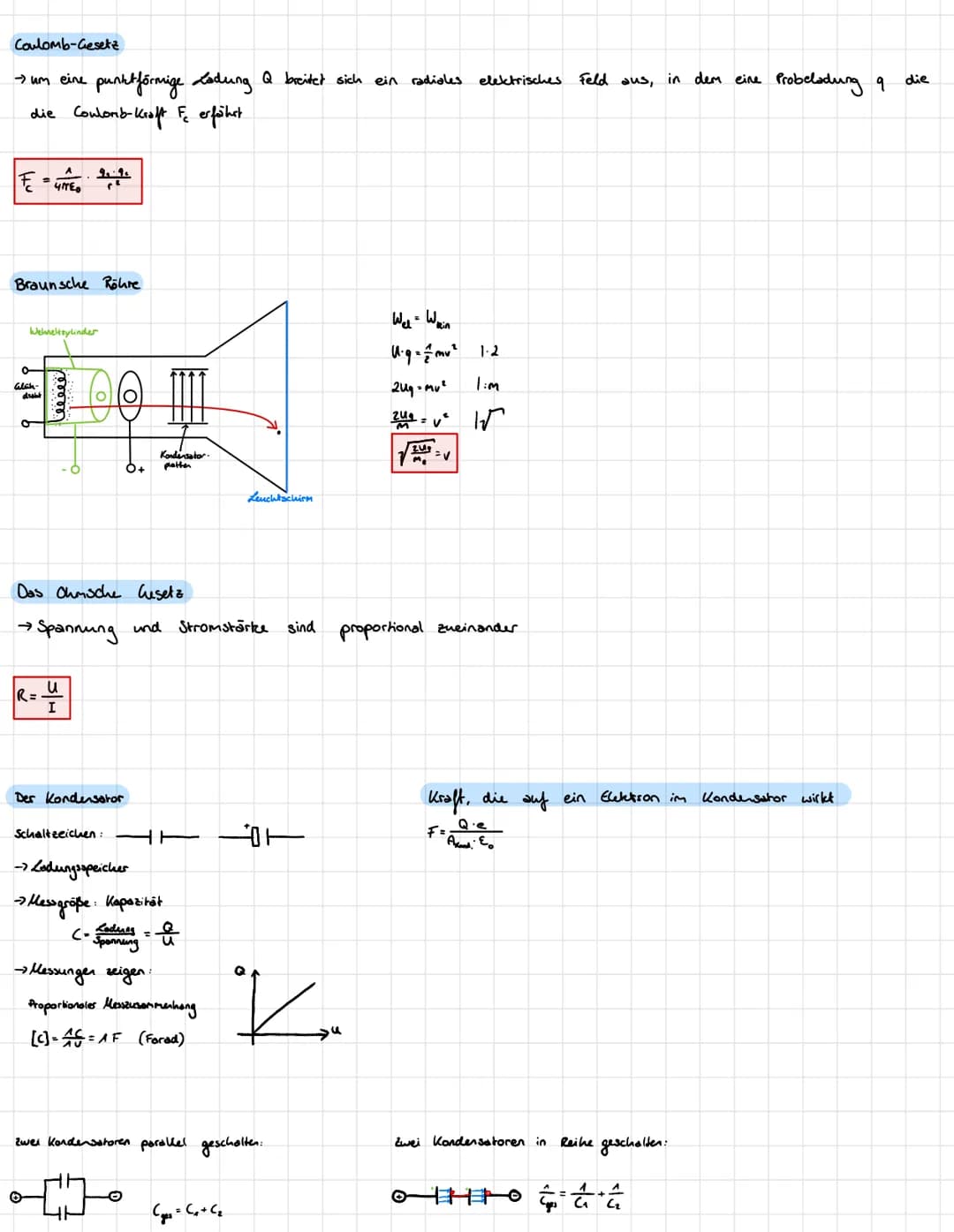

Coulomb-Gesetz und Bauteile

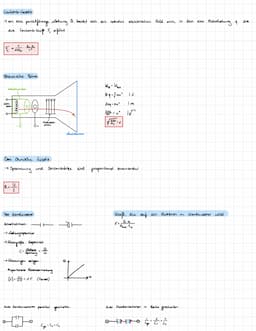

Das Coulomb-Gesetz beschreibt die Kraft zwischen punktförmigen Ladungen: F_c = $1/4πε₀$ · $q·Q/r²$. Je größer die Ladungen und je kleiner der Abstand, desto stärker die Kraft.

Das Ohmsche Gesetz ist dein bester Freund: R = U/I. Spannung und Stromstärke sind bei ohmschen Widerständen proportional zueinander.

Kondensatoren sind Ladungsspeicher mit der Kapazität C = Q/U (Einheit: Farad). Bei Parallelschaltung addieren sich die Kapazitäten: C_ges = C₁ + C₂. Bei Reihenschaltung gilt: 1/C_ges = 1/C₁ + 1/C₂.

In der Braunschen Röhre werden Elektronen durch Spannung beschleunigt. Die Geschwindigkeit berechnest du mit v = √$2Uq/m$.

Schaltungsregel: Kondensatoren verhalten sich genau umgekehrt zu Widerständen!

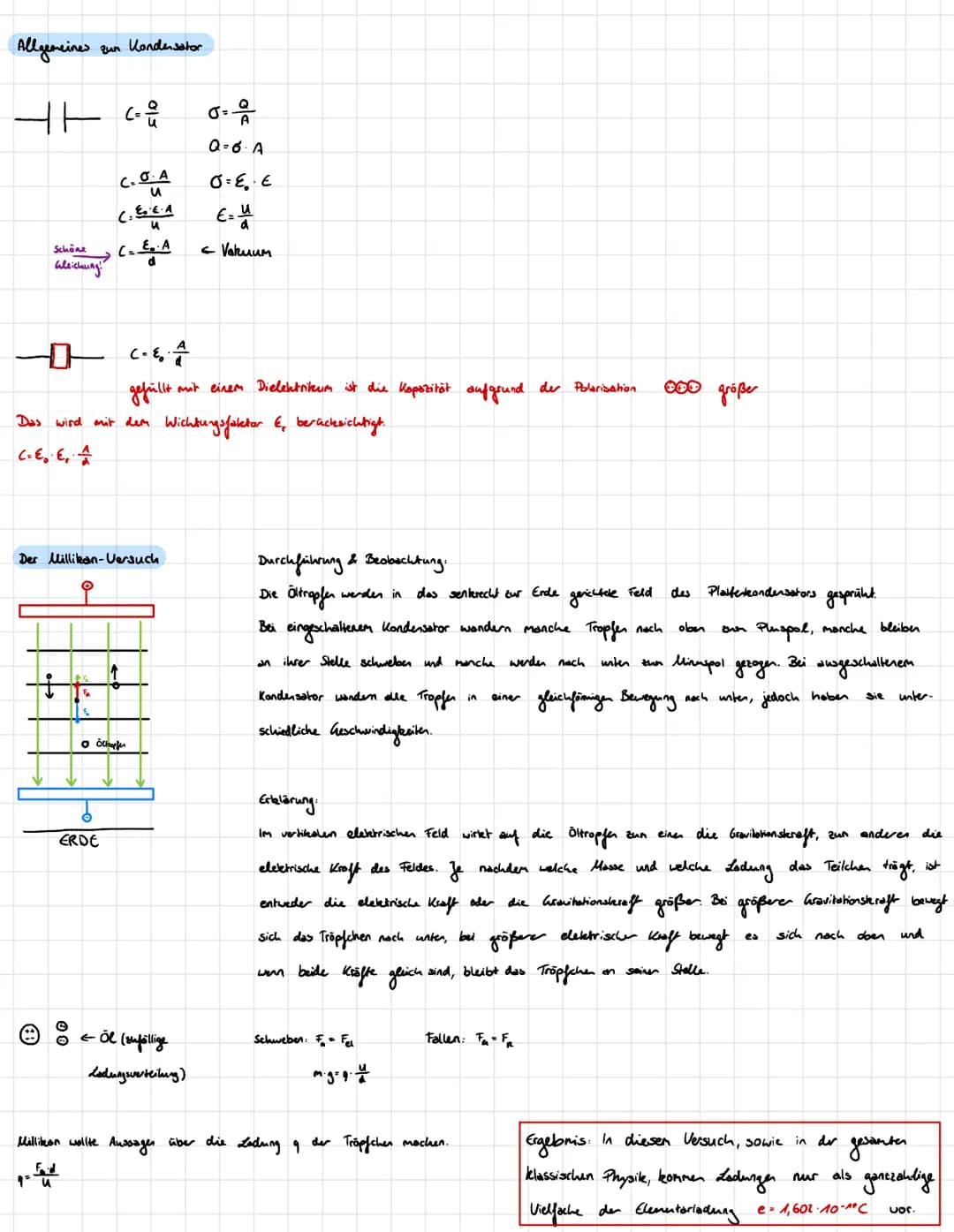

Kondensatoren und Millikan-Versuch

Die Kapazität eines Plattenkondensators hängt von der Fläche A, dem Abstand d und dem Material ab: C = ε·A/d. Größere Platten oder kleinerer Abstand bedeuten mehr Kapazität.

Der Millikan-Versuch ist ein Klassiker! Geladene Öltropfen schweben, fallen oder steigen im elektrischen Feld - je nach Ladung und Masse. Wenn F_e = F_g, schwebt das Tröpfchen perfekt.

Millikans geniale Entdeckung: Alle Ladungen sind ganzzahlige Vielfache der Elementarladung e = 1,602·10⁻¹⁹ C. Du kannst nicht halbe oder drittel Ladungen haben - Ladung ist "gequantelt"!

Die Formel für schwebende Tröpfchen: q = mg/E. Damit kannst du die Ladung einzelner Teilchen bestimmen.

Historisch wichtig: Millikan bewies, dass Ladung in kleinsten Portionen (Elementarladung) vorkommt!

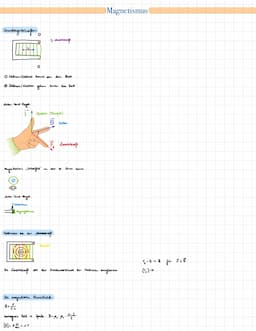

Magnetismus und Lorentzkraft

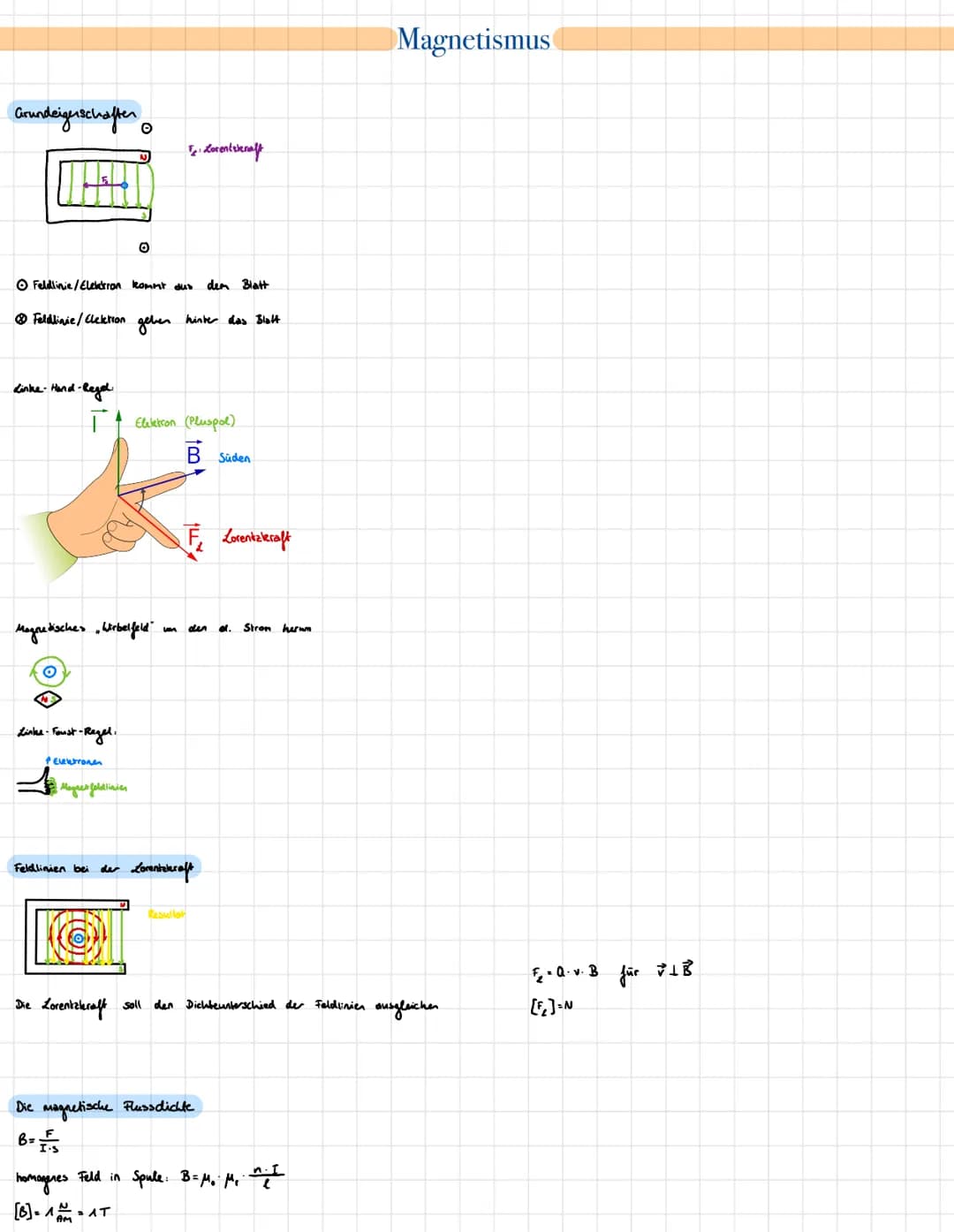

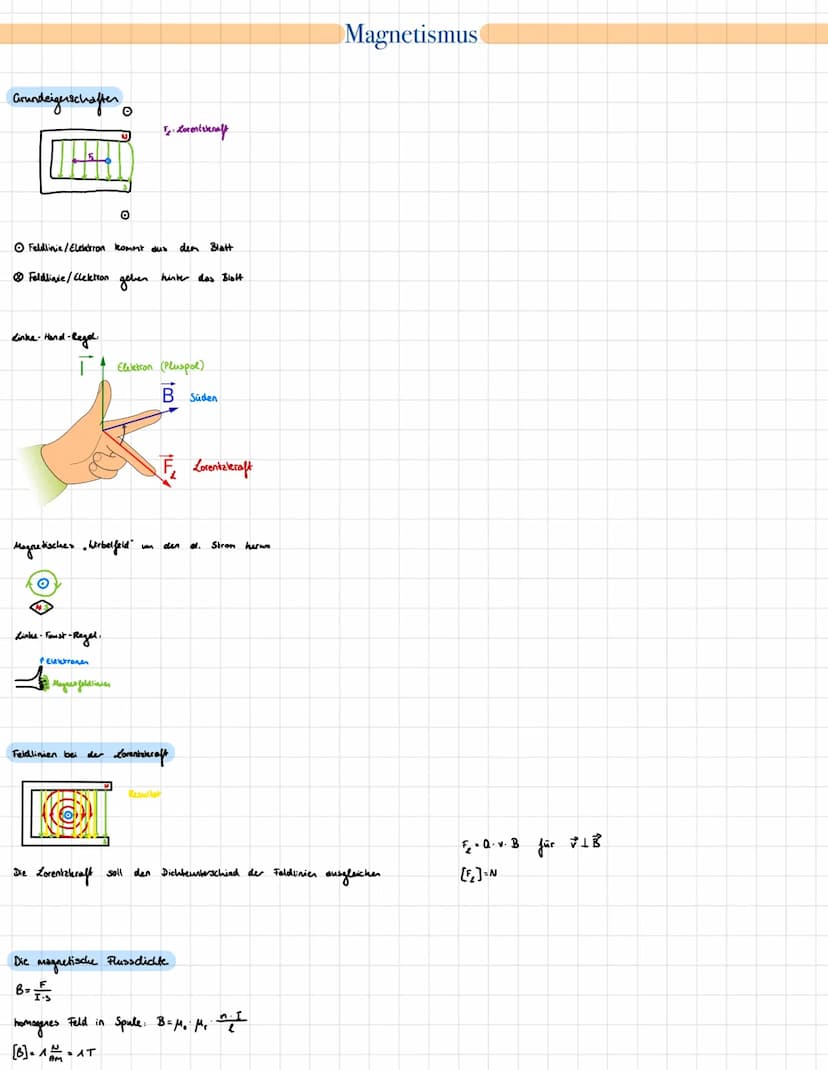

Magnetfelder entstehen um stromdurchflossene Leiter. Mit der Linke-Faust-Regel findest du die Richtung: Daumen zeigt in Elektronenrichtung, Finger umfassen den Leiter in Richtung der Magnetfeldlinien.

Die Lorentzkraft F = q·v·B wirkt auf bewegte Ladungen im Magnetfeld. Sie steht senkrecht zu Geschwindigkeit und Magnetfeld. Mit der Linke-Hand-Regel bestimmst du die Richtung bei Elektronen.

Die magnetische Flussdichte B = F/(I·s) beschreibt die Stärke des Magnetfeldes. Die Einheit ist Tesla (T). In einer Spule gilt: B = μ₀·(N/l)·I.

Die Lorentzkraft sorgt dafür, dass sich Feldlinien gleichmäßig verteilen - sie gleicht Dichteunterschiede aus.

Wichtig: Die Lorentzkraft wirkt nur auf bewegte Ladungen - stillstehende Ladungen spüren nichts!

Halleffekt und Helmholtzspulen

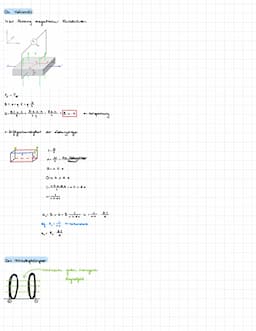

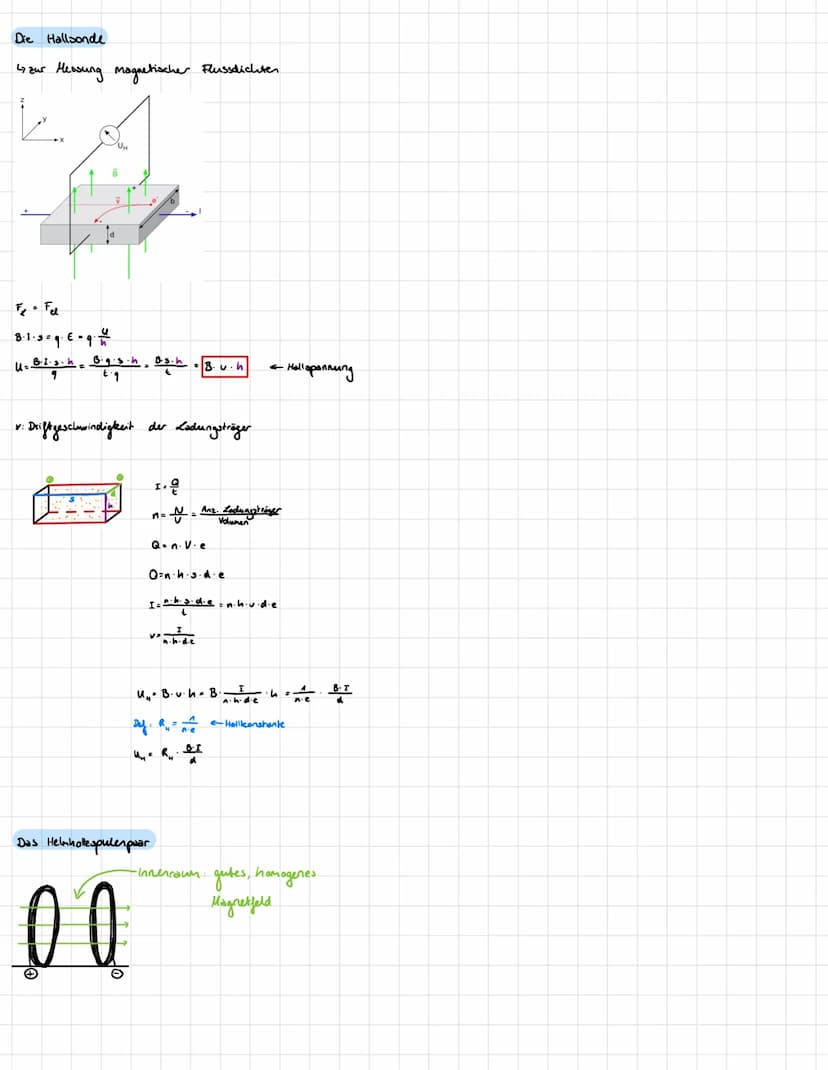

Die Hallsonde misst magnetische Flussdichten über den Halleffekt. Wenn Strom durch ein Plättchen im Magnetfeld fließt, entsteht senkrecht dazu die Hallspannung U_H = (B·I)/(n·h·d·e).

Die Hallspannung hängt von der Ladungsträgerdichte n ab. Deshalb funktioniert der Halleffekt besonders gut bei Halbleitern mit wenigen freien Ladungsträgern.

Helmholtzspulen erzeugen im Innenraum ein sehr homogenes Magnetfeld. Zwei gleiche Spulen im Abstand ihres Radius sorgen für konstante Feldstärke - perfekt für Experimente!

Die Hall-Konstante R_H = 1/(n·e) ist materialabhängig und zeigt dir die Eigenschaften des Leiters.

Anwendung: Hallsonden stecken in Handys zur Bestimmung der Ausrichtung im Erdmagnetfeld!

Teilchenbeschleunigung und Massenspektrometer

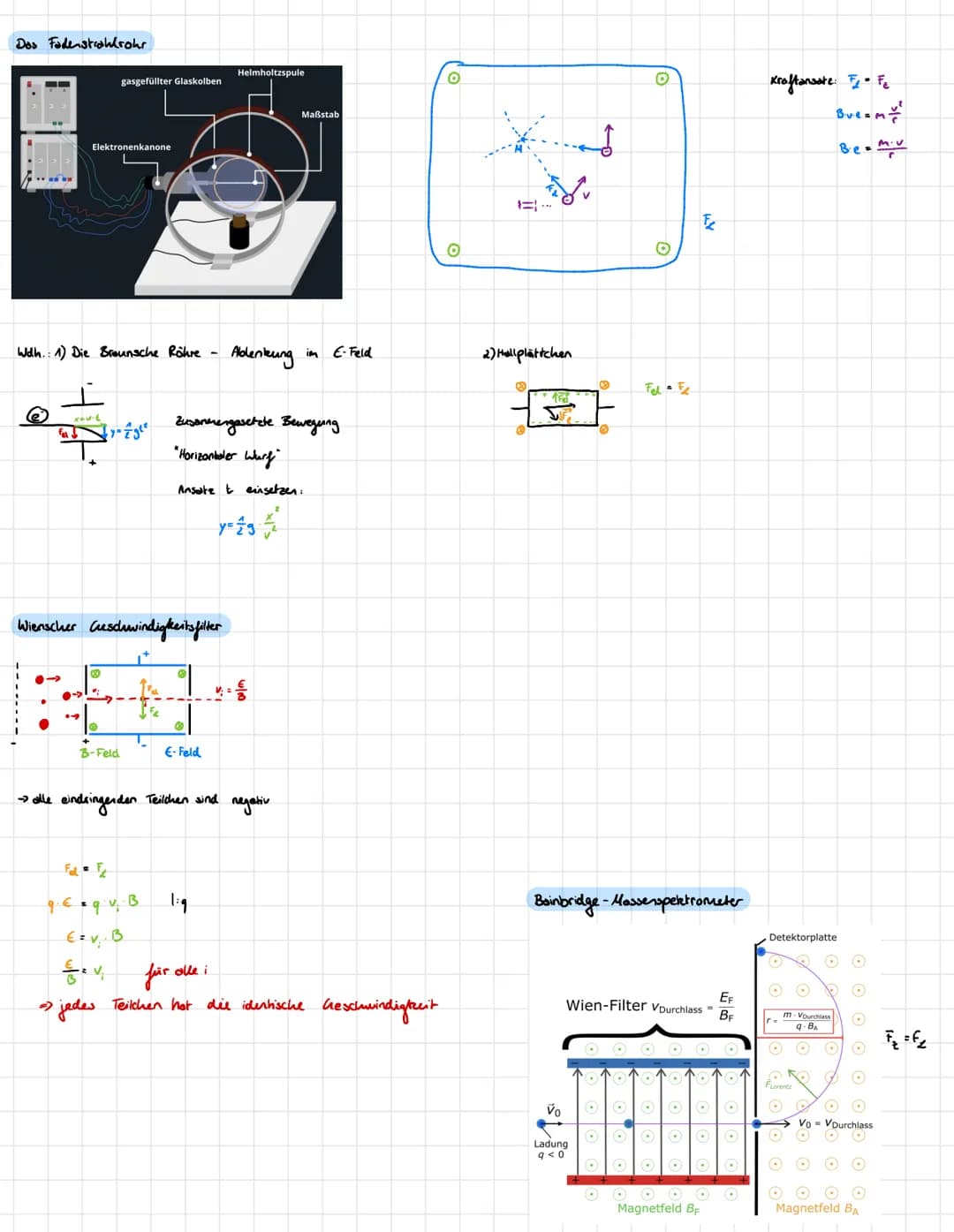

Das Fadenstrahlrohr zeigt Elektronenbahnen im Magnetfeld sichtbar als leuchtende Spur. Die Elektronen bewegen sich auf Kreisbahnen mit Radius r = mv/(qB).

Der Wiensche Geschwindigkeitsfilter lässt nur Teilchen mit einer bestimmten Geschwindigkeit durch: v = E/B. Elektrische und magnetische Kraft heben sich bei der richtigen Geschwindigkeit auf.

Das Bainbridge-Massenspektrometer kombiniert beiden Effekte. Erst sortiert der Wien-Filter nach Geschwindigkeit, dann trennt ein Magnetfeld nach Masse über r = m·v/$q·B_A$.

Bei der zusammengesetzten Bewegung im E-Feld folgen Teilchen einer Parabelbahn - wie beim schrägen Wurf in der Mechanik.

Moderne Anwendung: Massenspektrometer analysieren heute Moleküle in der Chemie und Medizin!

Elektromagnetische Induktion

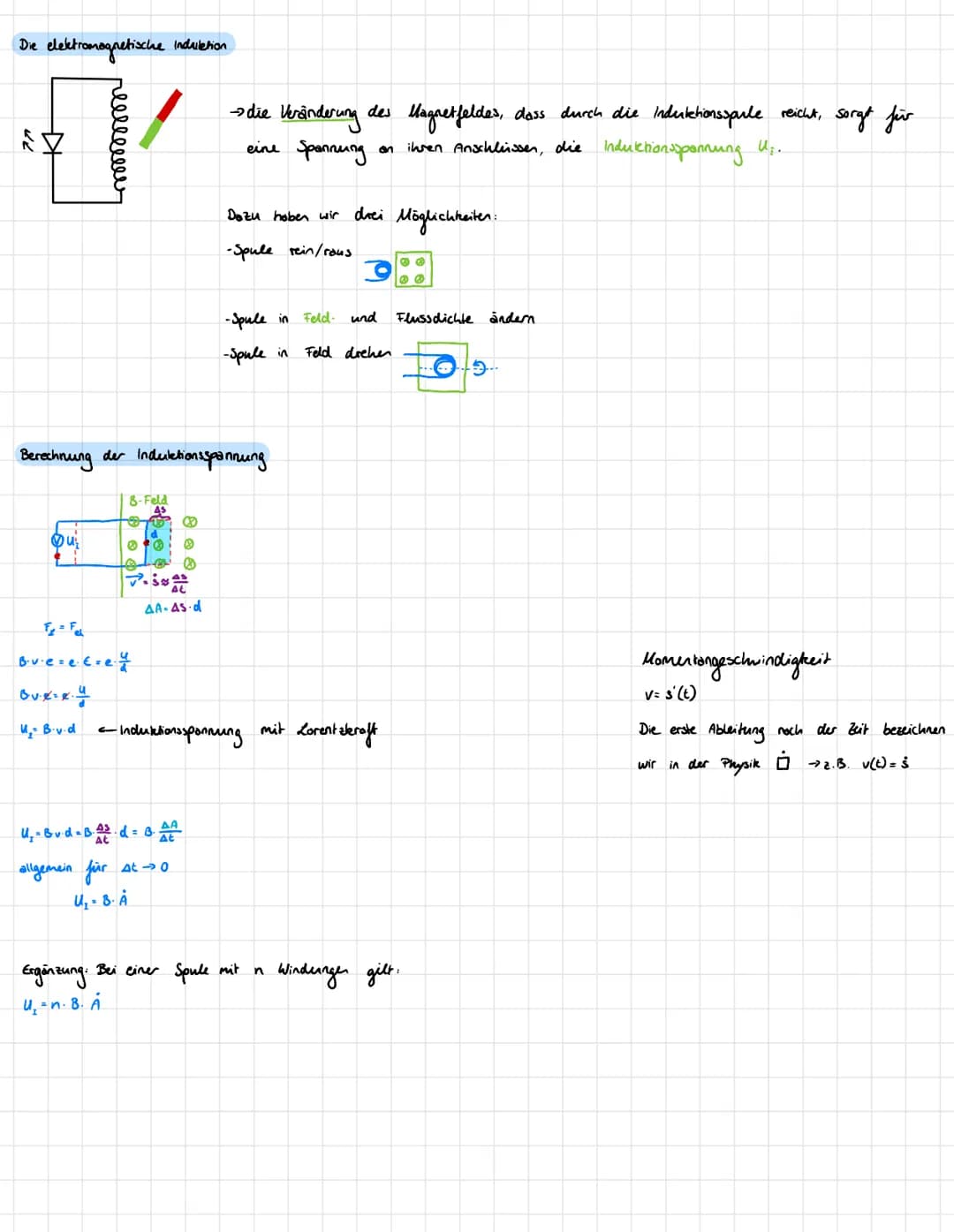

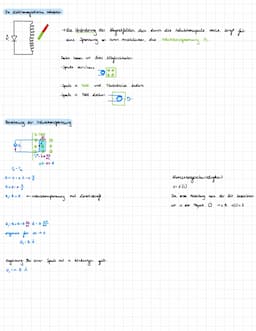

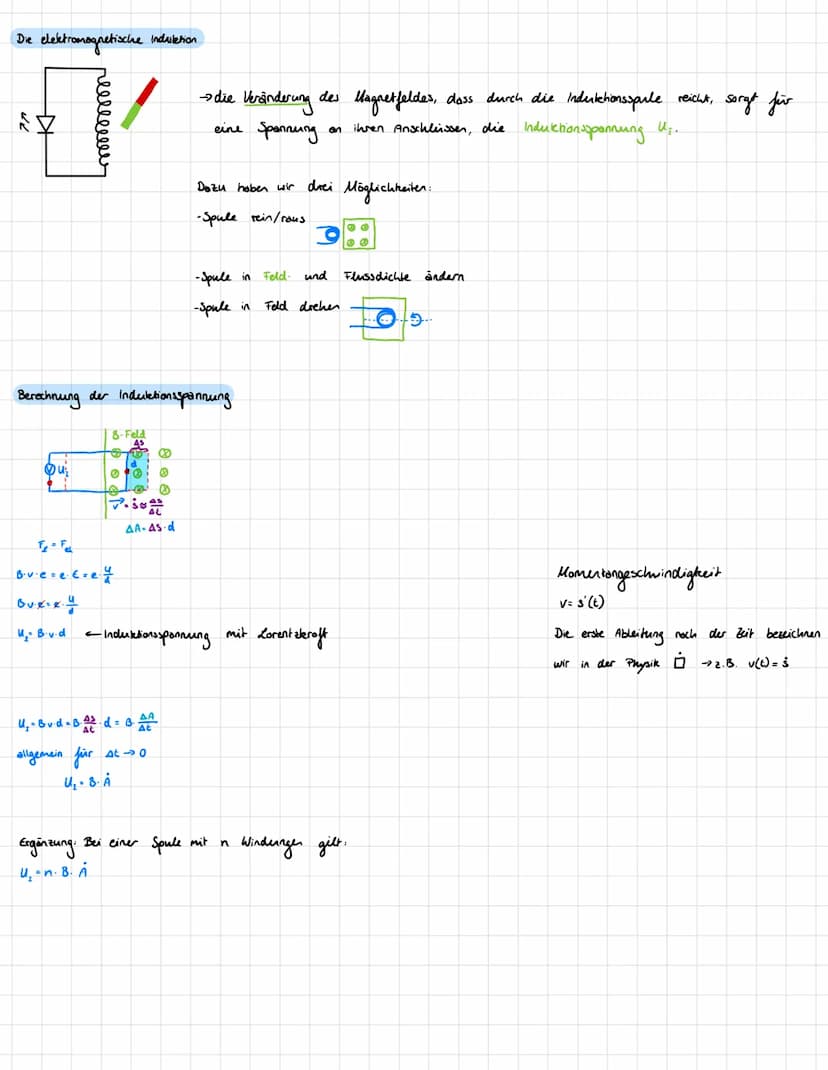

Induktion ist der Schlüssel zur Stromerzeugung! Änderst du das Magnetfeld durch eine Spule, entsteht eine Induktionsspannung U_i. Das funktioniert auf drei Arten: Spule bewegen, Magnetfeld ändern oder Spule drehen.

Die Berechnung über die Lorentzkraft ergibt: U_i = B·v·d. Allgemein gilt für n Windungen: U_i = n·B·Ȧ (Ȧ ist die Änderungsrate der Fläche).

Die Momentangeschwindigkeit v = ṡ$t$ ist die erste Ableitung des Ortes nach der Zeit. In der Physik schreibst du den Punkt über das Zeichen für "Ableitung nach der Zeit".

Das Induktionsgesetz ist fundamental für Generatoren, Transformatoren und Elektromotoren - ohne Induktion gäbe es keinen Strom aus der Steckdose!

Alltag: Dein Fahraddynamo und das Ladegerät deines Handys arbeiten mit elektromagnetischer Induktion!

Lenzsche Regel und Wechselstrom

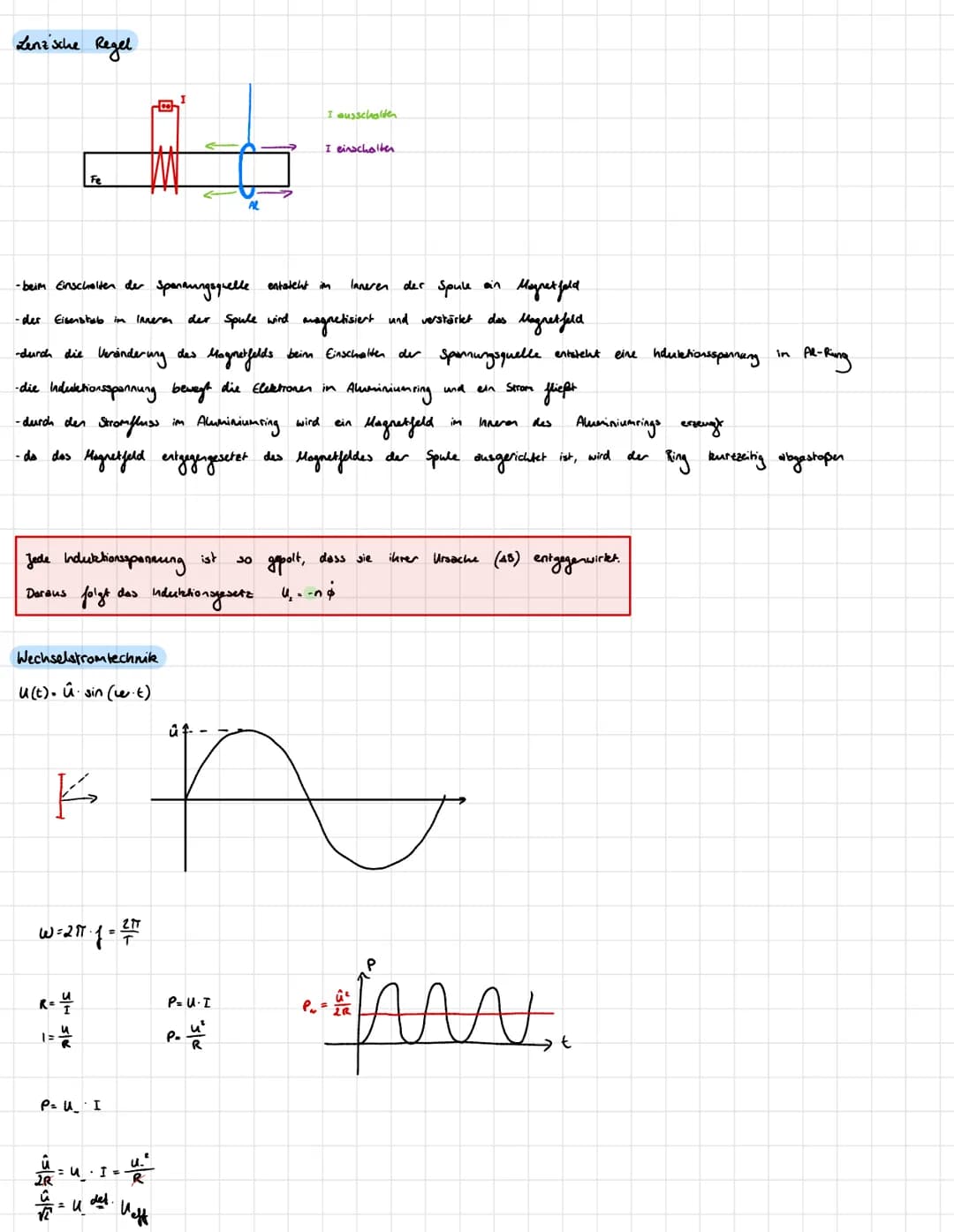

Die Lenzsche Regel besagt: Jede Induktionsspannung wirkt ihrer Ursache entgegen. Beim Aluminiumring-Versuch wird der Ring weggeschleudert, weil sein induzierter Strom ein entgegengesetztes Magnetfeld erzeugt.

Das Induktionsgesetz mit Vorzeichen: U_i = -n·(ΔΦ/Δt). Das Minuszeichen kommt von der Lenzschen Regel.

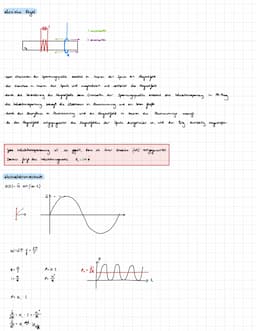

Wechselstrom folgt einer Sinusfunktion: u$t$ = û·sin(ωt) mit ω = 2πf. Die Kreisfrequenz ω hängt von der Frequenz f ab (in Deutschland: f = 50 Hz).

Bei Wechselstrom gelten die gleichen Grundgesetze: R = U/I, P = UI = U²/R = I²R. Nur schwanken alle Größen sinusförmig mit der Zeit.

Wichtig: Die Lenzsche Regel sorgt dafür, dass Energie erhalten bleibt - sonst könntest du ein Perpetuum mobile bauen!
