Kondensatoren: Grundlagen und Anwendungen

Kondensatoren sind echte Multitalente in der Elektronik – sie speichern...

1
of 4

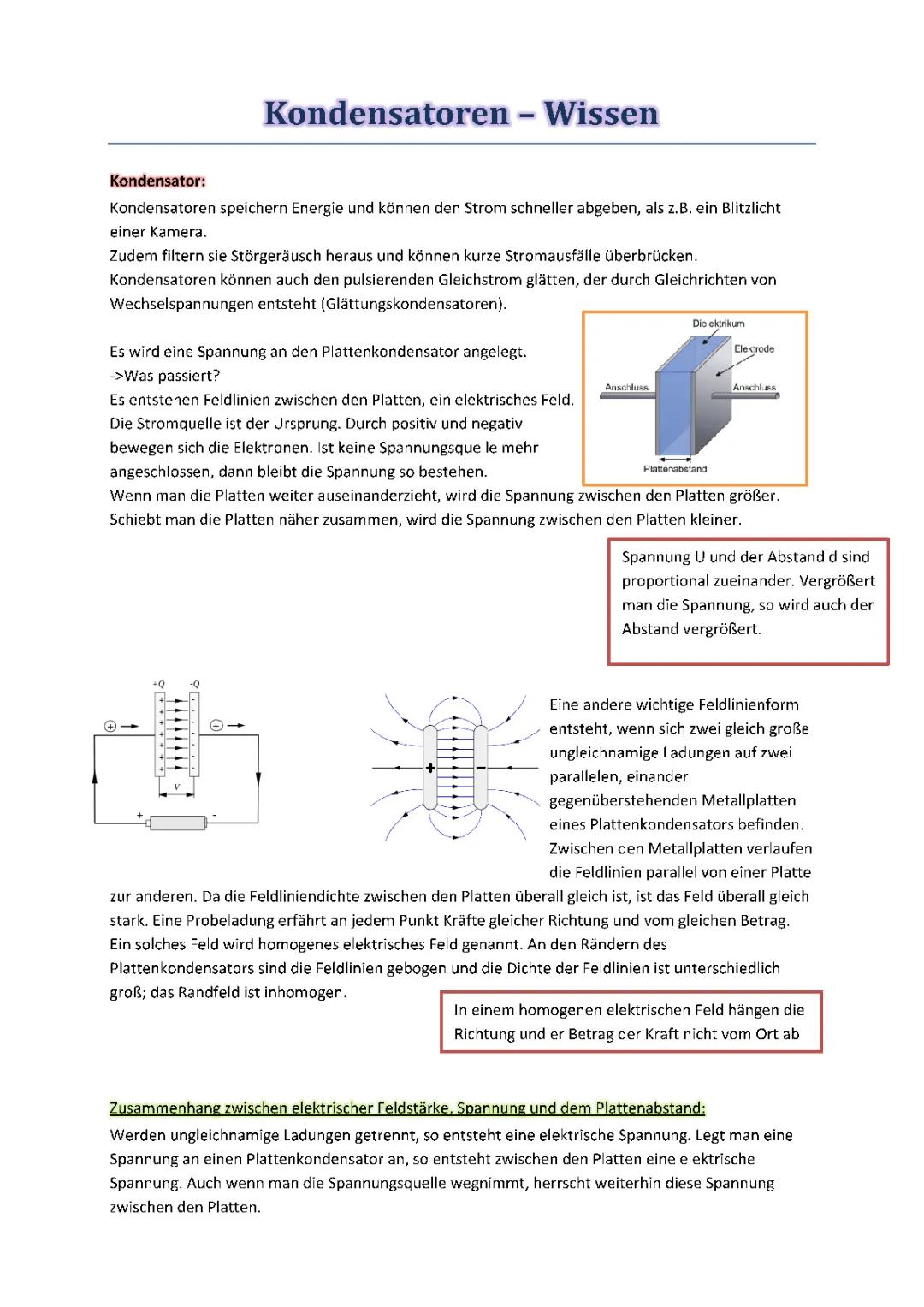

Kondensator – Seite 1

Grundlagen und Aufbau von Kondensatoren

Stell dir vor, du willst das perfekte Foto schießen – der Kondensator in deiner Kamera macht's möglich! Er speichert Energie und gibt sie blitzschnell ab, viel schneller als normale Stromquellen. Nebenbei filtert er auch noch Störgeräusche heraus und kann sogar kurze Stromausfälle überbrücken.

Ein Plattenkondensator besteht aus zwei Metallplatten, die durch ein Dielektrikum (Isolator) getrennt sind. Legst du eine Spannung an, entstehen Feldlinien zwischen den Platten – ein elektrisches Feld bildet sich. Das Coole daran: Auch wenn du die Spannungsquelle wegniemst, bleibt die Spannung gespeichert!

Der Abstand zwischen den Platten bestimmt die Spannung. Ziehst du die Platten auseinander, wird die Spannung größer. Schiebst du sie zusammen, wird sie kleiner. Spannung und Abstand sind proportional zueinander – verdoppelst du den Abstand, verdoppelt sich auch die Spannung.

Merktipp: Das elektrische Feld zwischen den Platten ist homogen – die Feldstärke ist überall gleich stark, nur an den Rändern wird's etwas chaotisch!

2
of 4

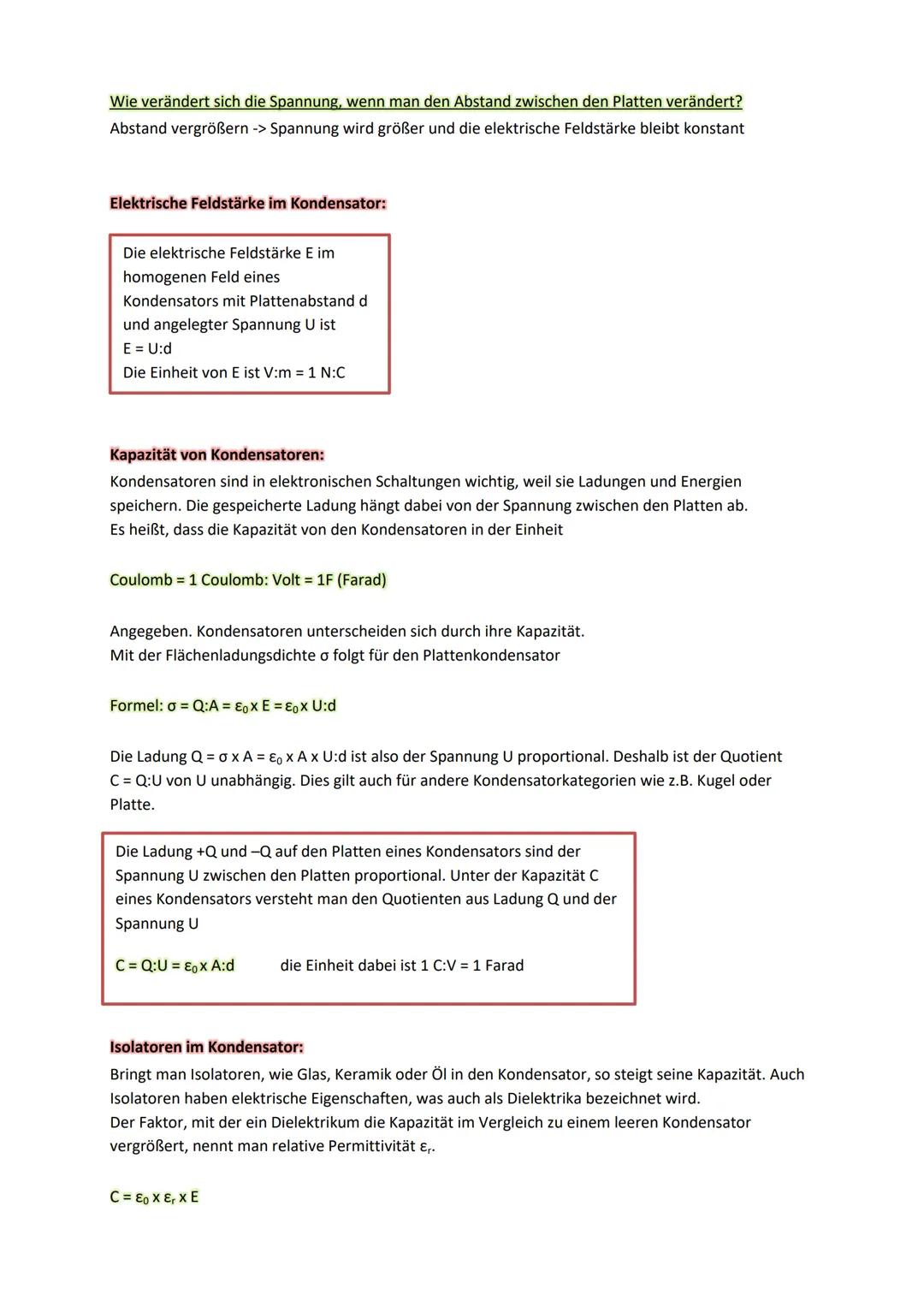

Kondensator – Seite 2

Feldstärke und Kapazität verstehen

Die elektrische Feldstärke im Kondensator berechnest du ganz einfach: E = U/d. Dabei ist U die Spannung und d der Plattenabstand. Die Einheit ist V/m, was dasselbe ist wie N/C. Vergrößerst du den Abstand, bleibt die Feldstärke konstant, aber die Spannung steigt!

Die Kapazität ist das Herzstück jedes Kondensators. Sie gibt an, wie viel Ladung bei einer bestimmten Spannung gespeichert werden kann. Die Formel lautet: C = Q/U, gemessen in Farad (F). Für einen Plattenkondensator gilt: C = ε₀ × A/d – je größer die Plattenfläche A, desto mehr Kapazität, je größer der Abstand d, desto weniger.

Die gespeicherte Ladung ist der Spannung proportional. Das bedeutet: Verdoppelst du die Spannung, verdoppelt sich auch die gespeicherte Ladung. Diese Proportionalität macht Kondensatoren so praktisch für elektronische Schaltungen.

Praxistipp: Isolatoren wie Glas oder Keramik zwischen den Platten erhöhen die Kapazität erheblich – das nennt man Dielektrikum!

3
of 4

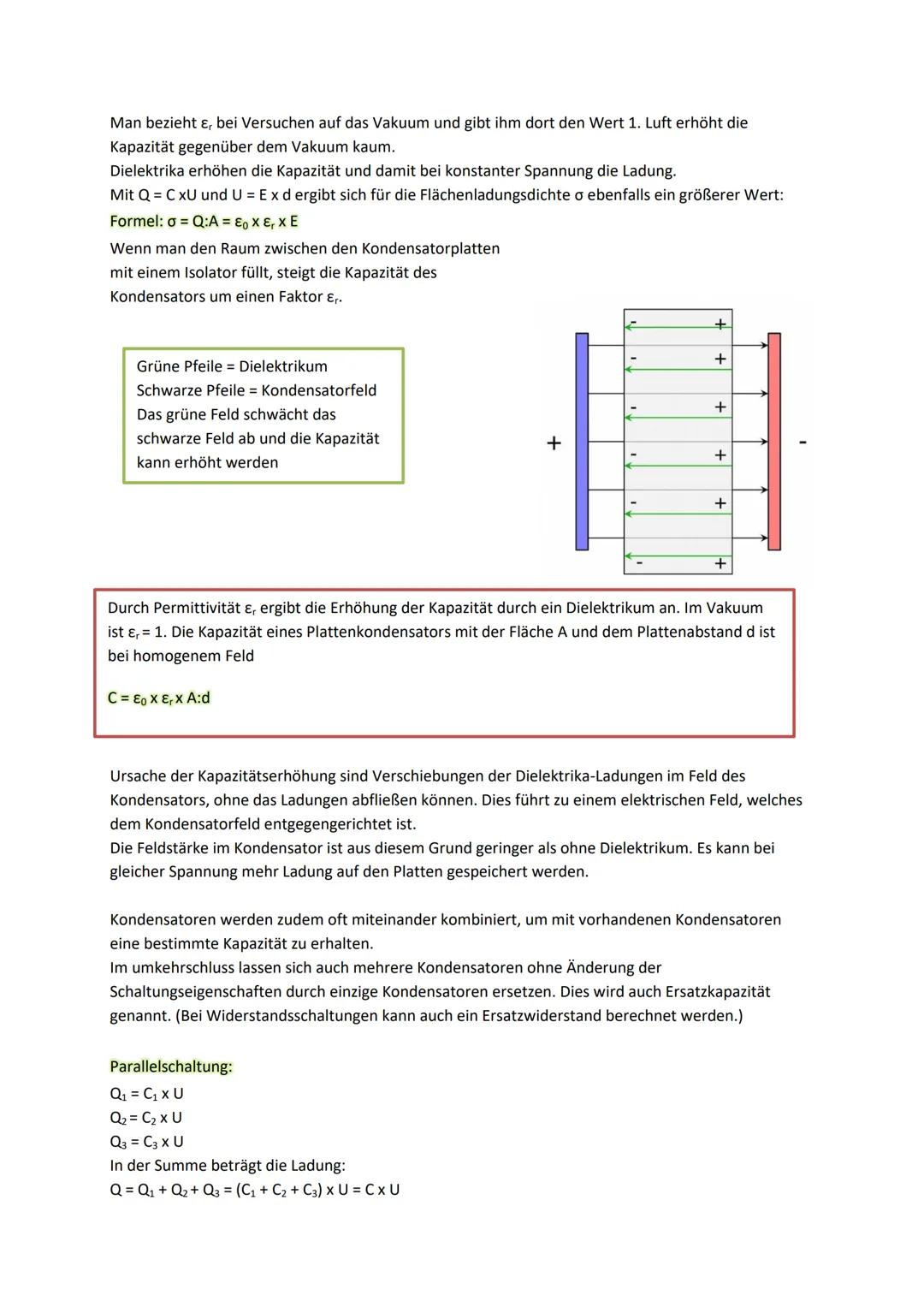

Kondensator – Seite 3

Dielektrika und ihre Wirkung

Dielektrika sind die Geheimwaffe für mehr Kapazität! Bringst du Isolatoren wie Glas, Keramik oder Öl zwischen die Kondensatorplatten, steigt die Kapazität dramatisch an. Der Grund: Diese Materialien haben besondere elektrische Eigenschaften.

Die relative Permittivität εᵣ gibt an, um welchen Faktor ein Dielektrikum die Kapazität vergrößert. Vakuum hat den Wert 1, Luft ist praktisch genauso. Aber andere Materialien können die Kapazität um das 10-, 100- oder sogar 1000-fache steigern!

Die neue Formel mit Dielektrikum lautet: C = ε₀ × εᵣ × A/d. Das Dielektrikum schwächt das elektrische Feld zwischen den Platten ab, wodurch bei gleicher Spannung mehr Ladung gespeichert werden kann.

Visualisierung: Stell dir vor, das Dielektrikum "kämpft" gegen das Kondensatorfeld an und schwächt es ab – dadurch kann mehr Energie gespeichert werden!

4
of 4

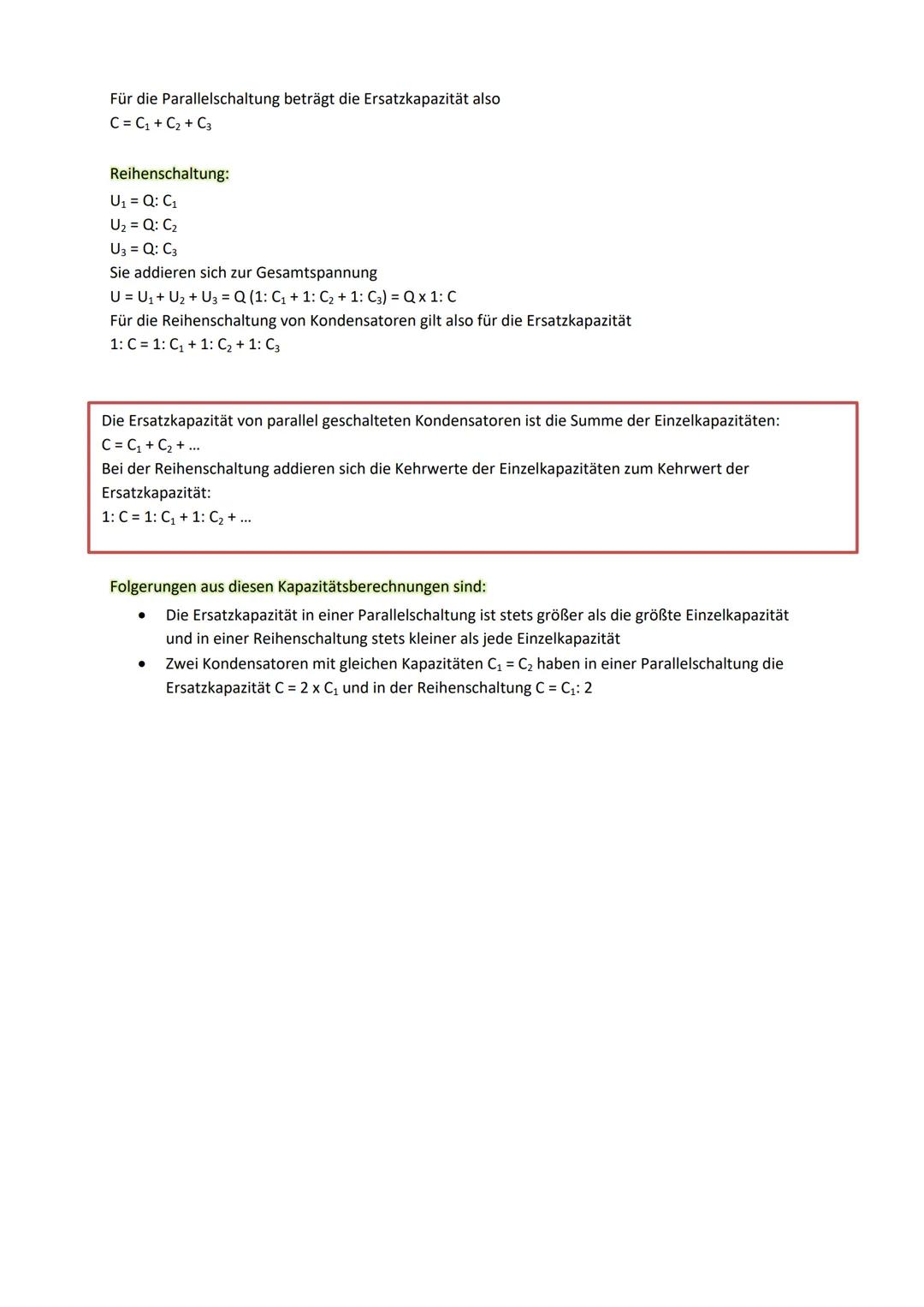

Kondensator – Seite 4

Schaltungen von Kondensatoren

Kondensatoren kannst du wie Widerstände verschalten, aber die Regeln sind genau umgekehrt! Bei der Parallelschaltung addieren sich die Kapazitäten einfach: C = C₁ + C₂ + C₃. Logisch, denn du vergrößerst praktisch die Plattenfläche.

Bei der Reihenschaltung wird's trickreicher: Hier addieren sich die Kehrwerte: 1/C = 1/C₁ + 1/C₂ + 1/C₃. Das bedeutet, die Gesamtkapazität ist immer kleiner als die kleinste Einzelkapazität – du vergrößerst praktisch den Plattenabstand.

Zwei praktische Faustregeln: In der Parallelschaltung ist die Ersatzkapazität immer größer als die größte Einzelkapazität. In der Reihenschaltung ist sie immer kleiner als jede Einzelkapazität. Bei zwei gleichen Kondensatoren verdoppelt sich die Kapazität parallel, halbiert sich in Reihe.

Merkspruch: Parallel = plus, Reihe = Kehrwerte – genau umgekehrt wie bei Widerständen!
