Einführung in Mechatronik-Schaltungen: Reihen-, Parallel- und Gemischte Schaltungen

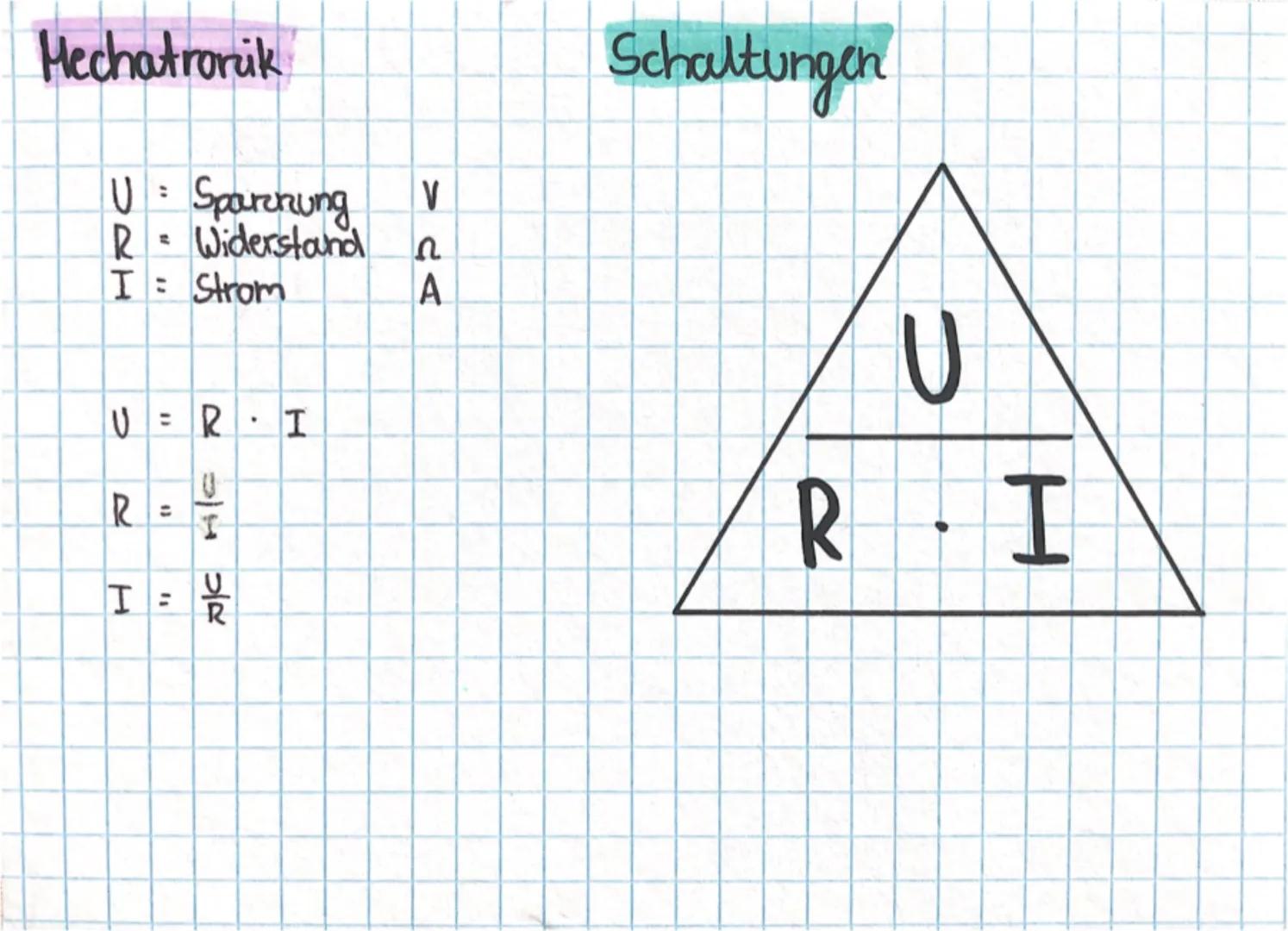

Das Ohmsche Gesetz - Dein Elektronik-Grundwerkzeug

Das Ohmsche Gesetz ist wie ein Dreisatz für die Elektronik. Es verbindet drei wichtige Größen: Spannung (U) in Volt, Widerstand (R) in Ohm und Stromstärke (I) in Ampere.

Die Grundformel U = R × I zeigt dir: Je höher der Widerstand, desto weniger Strom fließt bei gleicher Spannung. Du kannst die Formel auch umstellen zu R = U/I oder I = U/R, je nachdem was du suchst.

Diese drei Formeln sind deine Basis für alle weiteren Berechnungen in der Mechatronik. Präg sie dir gut ein - du wirst sie ständig brauchen!

💡 Merktipp: Denk an einen Wasserschlauch - mehr Druck (Spannung) bedeutet mehr Durchfluss (Strom), außer der Schlauch ist enger (höherer Widerstand).

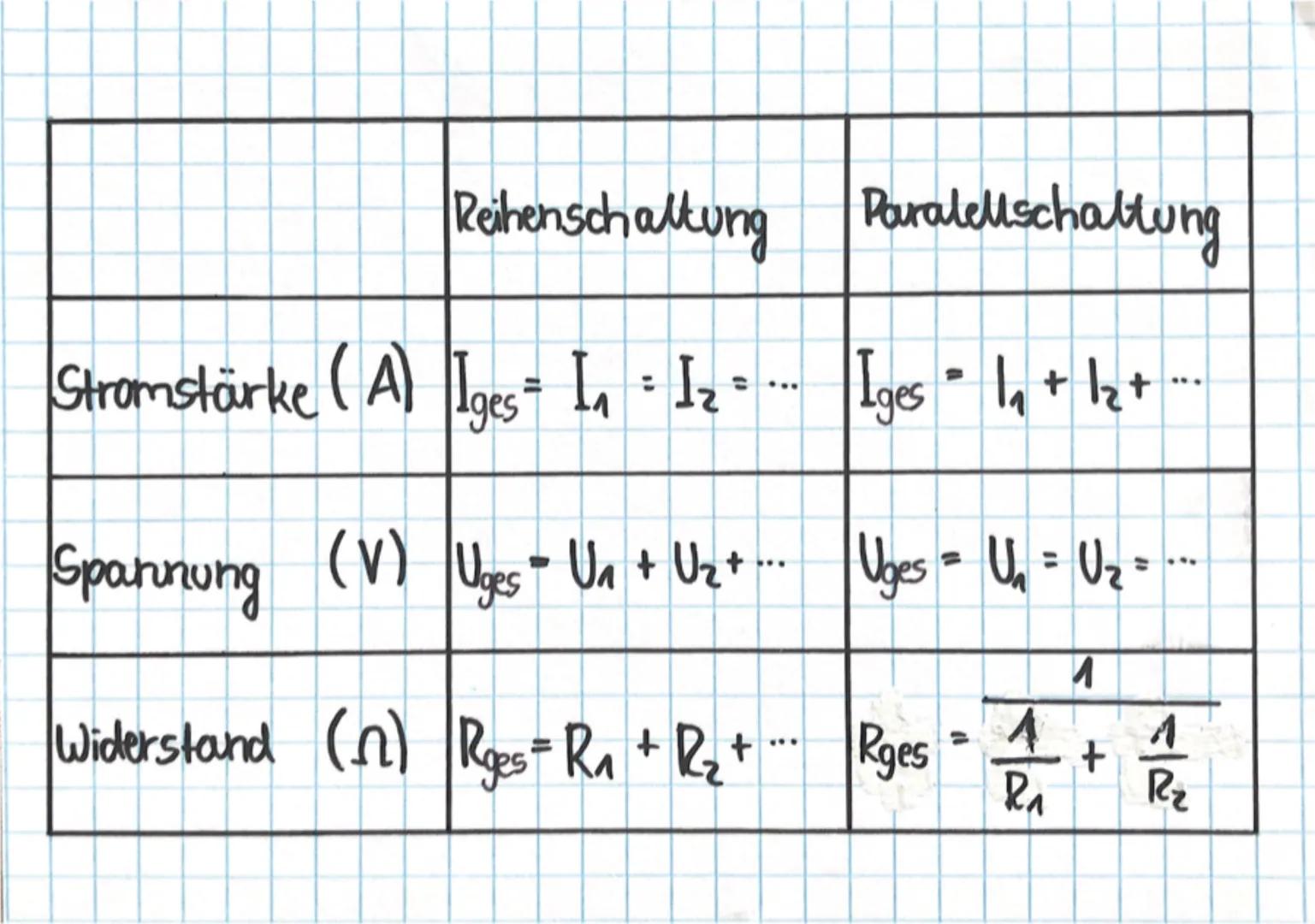

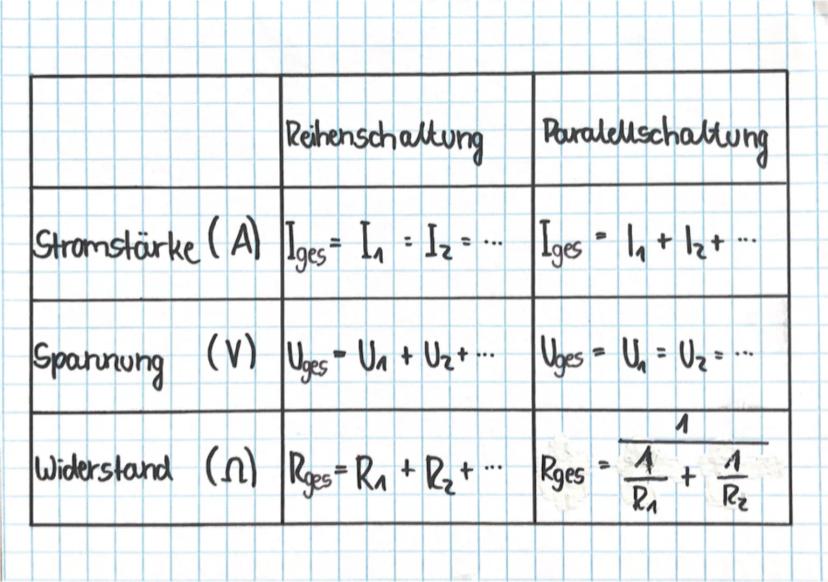

Reihen- vs. Parallelschaltung - Die Unterschiede verstehen

Bei Schaltungen gibt es zwei Grundtypen, die sich völlig unterschiedlich verhalten. Das zu verstehen ist mega wichtig für deine Berechnungen!

Reihenschaltung: Alle Bauteile stehen in einer Reihe. Der Strom ist überall gleich, aber die Spannungen addieren sich. Die Widerstände addieren sich einfach: R_ges = R₁ + R₂ + ...

Parallelschaltung: Die Bauteile stehen parallel zueinander. Die Spannung ist überall gleich, aber die Ströme addieren sich. Bei den Widerständen rechnest du mit Kehrwerten: 1/R_ges = 1/R₁ + 1/R₂ + ...

💡 Eselsbrücke: Reihe = alles der Reihe nach (gleicher Strom), Parallel = alles parallel (gleiche Spannung).

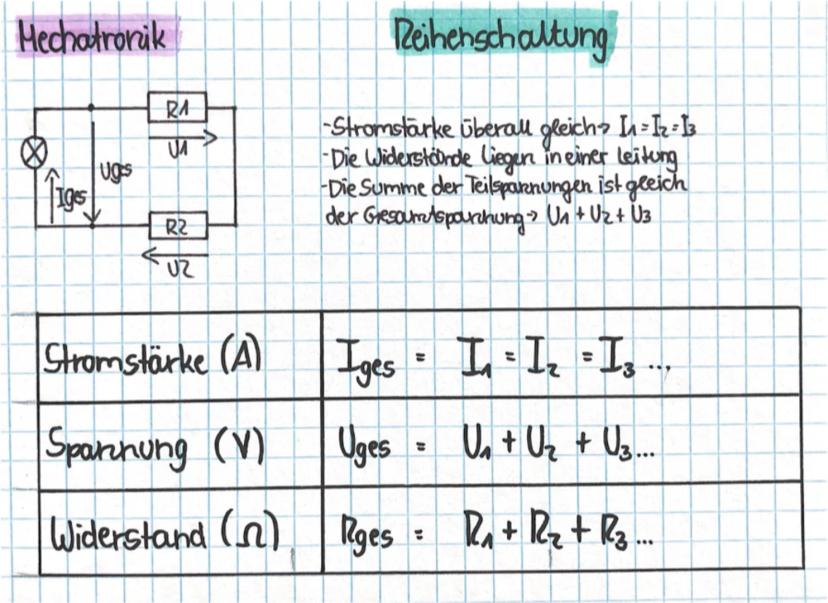

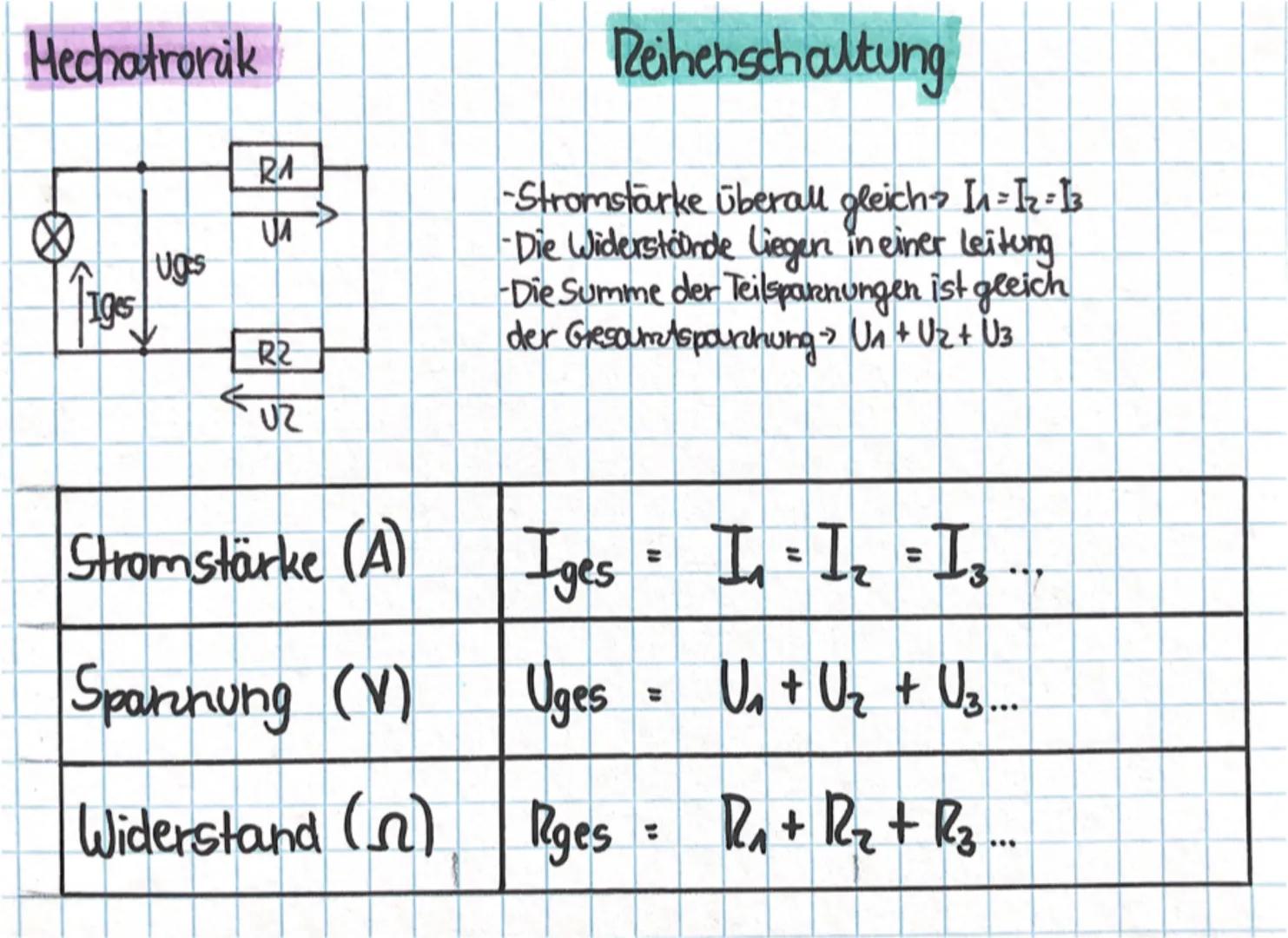

Reihenschaltung im Detail

In der Reihenschaltung fließt der Strom durch alle Widerstände nacheinander - wie Wasser durch ein Rohr. Deshalb ist die Stromstärke überall identisch: I₁ = I₂ = I₃.

Die Spannung teilt sich auf die einzelnen Widerstände auf. Die Gesamtspannung ist die Summe aller Teilspannungen: U_ges = U₁ + U₂ + U₃.

Der Gesamtwiderstand ist einfach zu berechnen: Du addierst alle Einzelwiderstände zusammen $R_ges = R₁ + R₂ + R₃$. Je mehr Widerstände du hinzufügst, desto größer wird der Gesamtwiderstand.

💡 Praxistipp: Reihenschaltungen findest du bei Lichterketten - fällt eine Lampe aus, gehen alle aus!

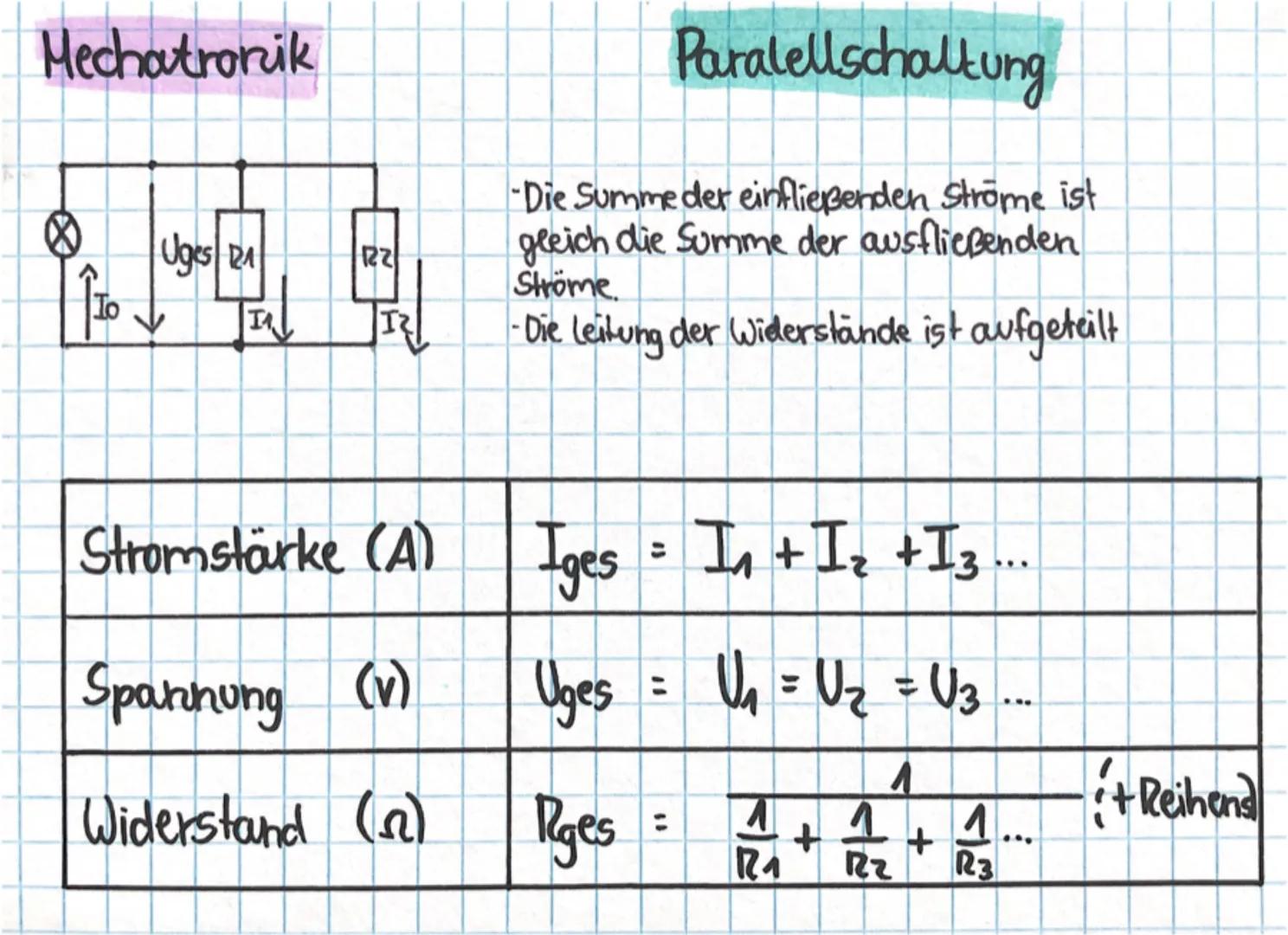

Parallelschaltung im Detail

Bei der Parallelschaltung teilt sich der Strom auf verschiedene Wege auf. Der Gesamtstrom ist die Summe aller Teilströme: I_ges = I₁ + I₂ + I₃.

Die Spannung bleibt konstant - jeder Widerstand bekommt die volle Spannung: U_ges = U₁ = U₂ = U₃. Das ist wie bei Steckdosen zu Hause!

Für den Gesamtwiderstand rechnest du mit Kehrwerten: 1/R_ges = 1/R₁ + 1/R₂ + 1/R₃. Wichtig: Der Gesamtwiderstand wird immer kleiner als der kleinste Einzelwiderstand!

💡 Alltagsbeispiel: Deine Haushaltsgeräte sind parallel geschaltet - deshalb kann jedes unabhängig ein- und ausgeschaltet werden.

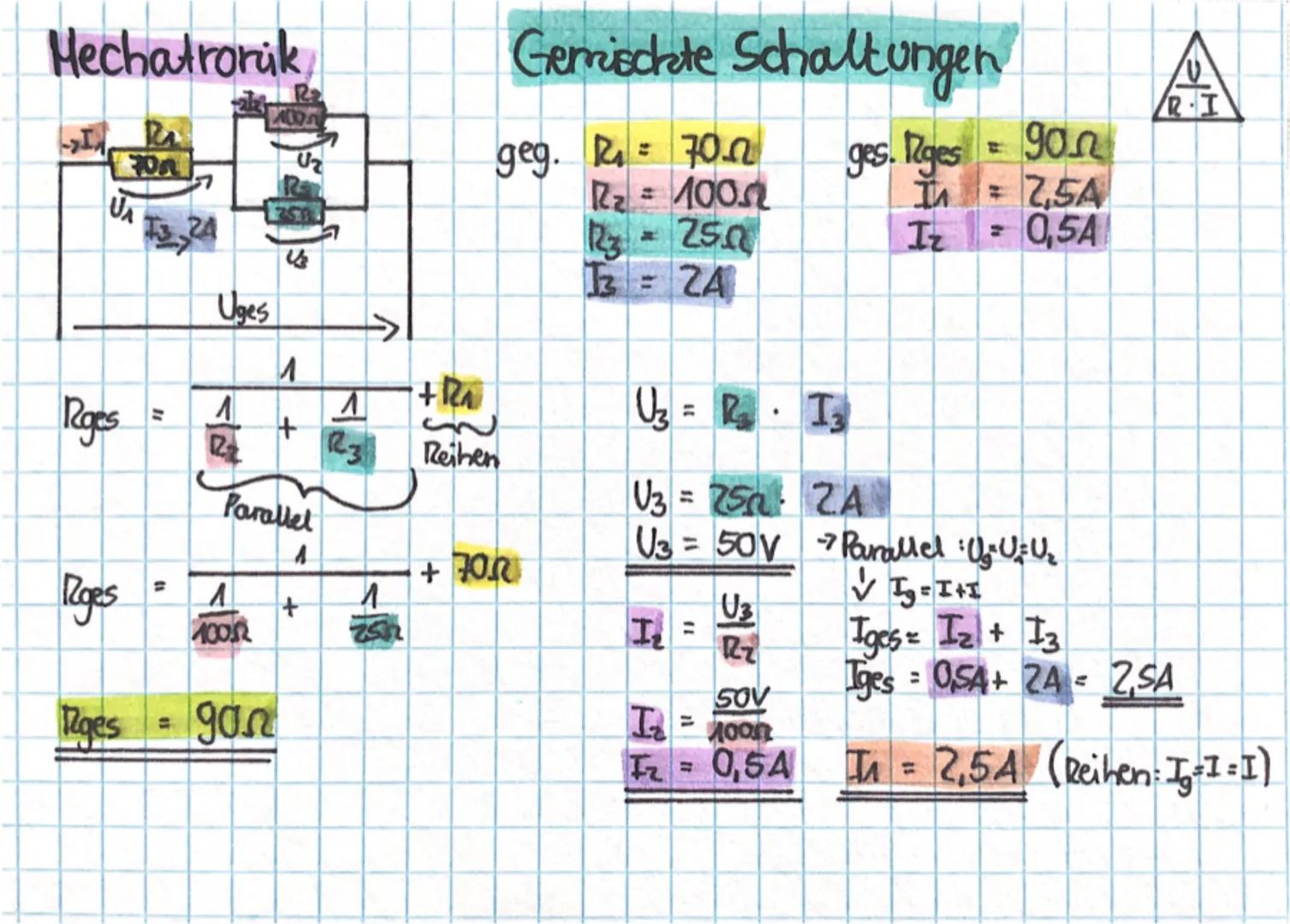

Gemischte Schaltungen berechnen

Gemischte Schaltungen kombinieren Reihen- und Parallelschaltungen - hier wird's spannend! Du löst sie schrittweise, indem du zuerst die Parallelteile berechnest.

Im Beispiel: R₂ und R₃ sind parallel, dann kommt R₁ in Reihe dazu. Erst berechnest du den Parallelwiderstand: 1/R_parallel = 1/100Ω + 1/25Ω = 0,05/Ω → R_parallel = 20Ω.

Dann addierst du R₁ dazu: R_ges = 20Ω + 70Ω = 90Ω. Mit dem gegebenen Strom I₃ = 2A findest du die Spannung U₃ = 25Ω × 2A = 50V.

Da R₂ und R₃ parallel sind, haben beide 50V. Daraus berechnest du I₂ = 50V/100Ω = 0,5A und I_ges = 0,5A + 2A = 2,5A.

💡 Strategie: Arbeite dich von innen nach außen vor - erst Parallel-, dann Reihenschaltungen berechnen!
