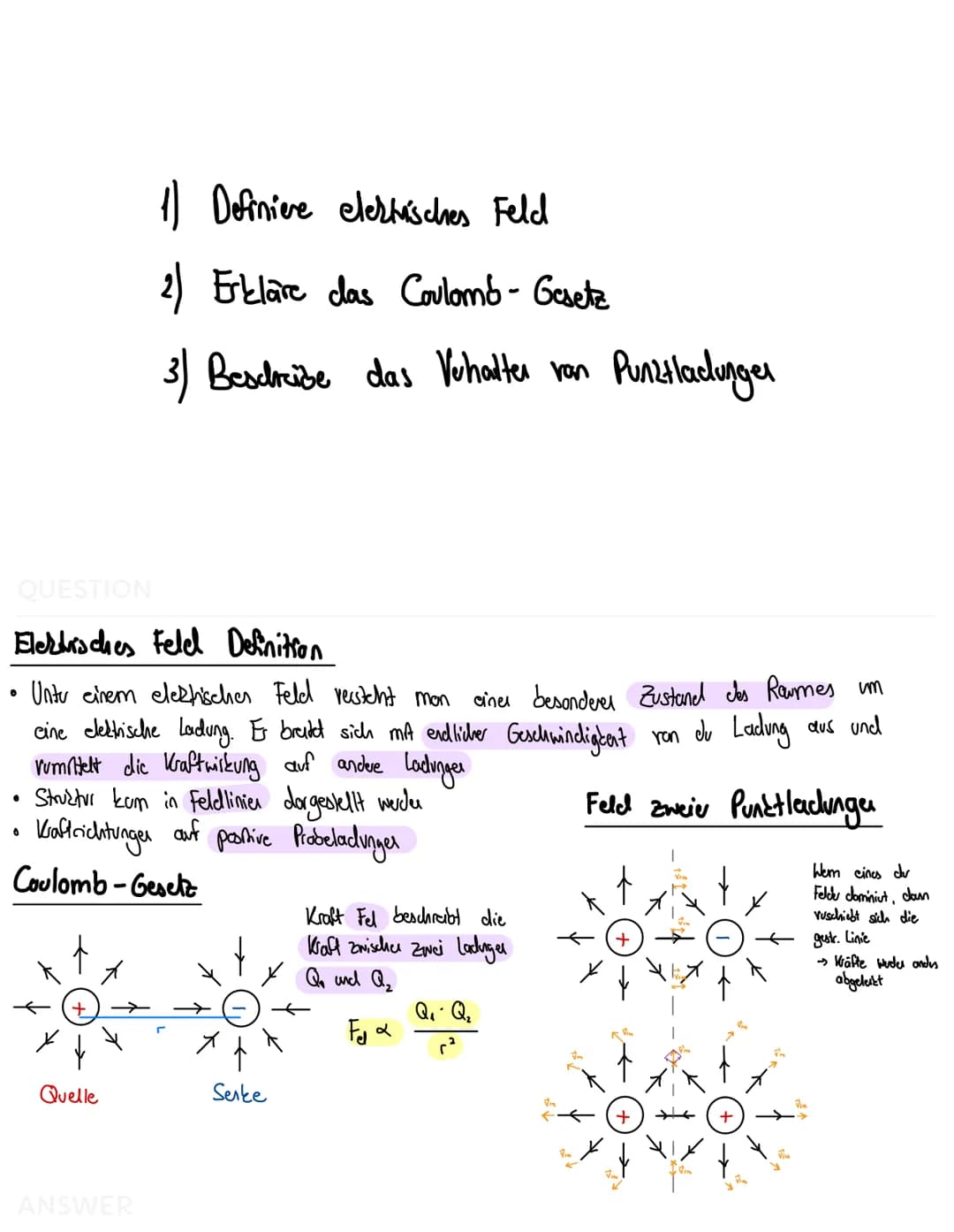

Grundlagen elektrischer Felder
Elektrische Felder sind unsichtbare Bereiche um geladene Objekte herum, die andere Ladungen beeinflussen können. Stell dir vor, du hältst zwei Magnete nah zusammen - ähnlich wirken auch elektrische Ladungen aufeinander.
Das Coulomb-Gesetz beschreibt mathematisch, wie stark sich zwei Ladungen anziehen oder abstoßen: F_el ∝ (Q₁ · Q₂)/r². Die Kraft wird größer, wenn die Ladungen stärker sind, und kleiner, wenn der Abstand zunimmt.
Feldlinien zeigen dir visuell, wie das elektrische Feld aussieht. Sie starten bei positiven Ladungen und enden bei negativen - genau wie Pfeile, die die Kraftrichtung anzeigen.
Merktipp: Gleichnamige Ladungen stoßen sich ab, ungleichnamige ziehen sich an - genau wie bei Magneten!
2
of 10

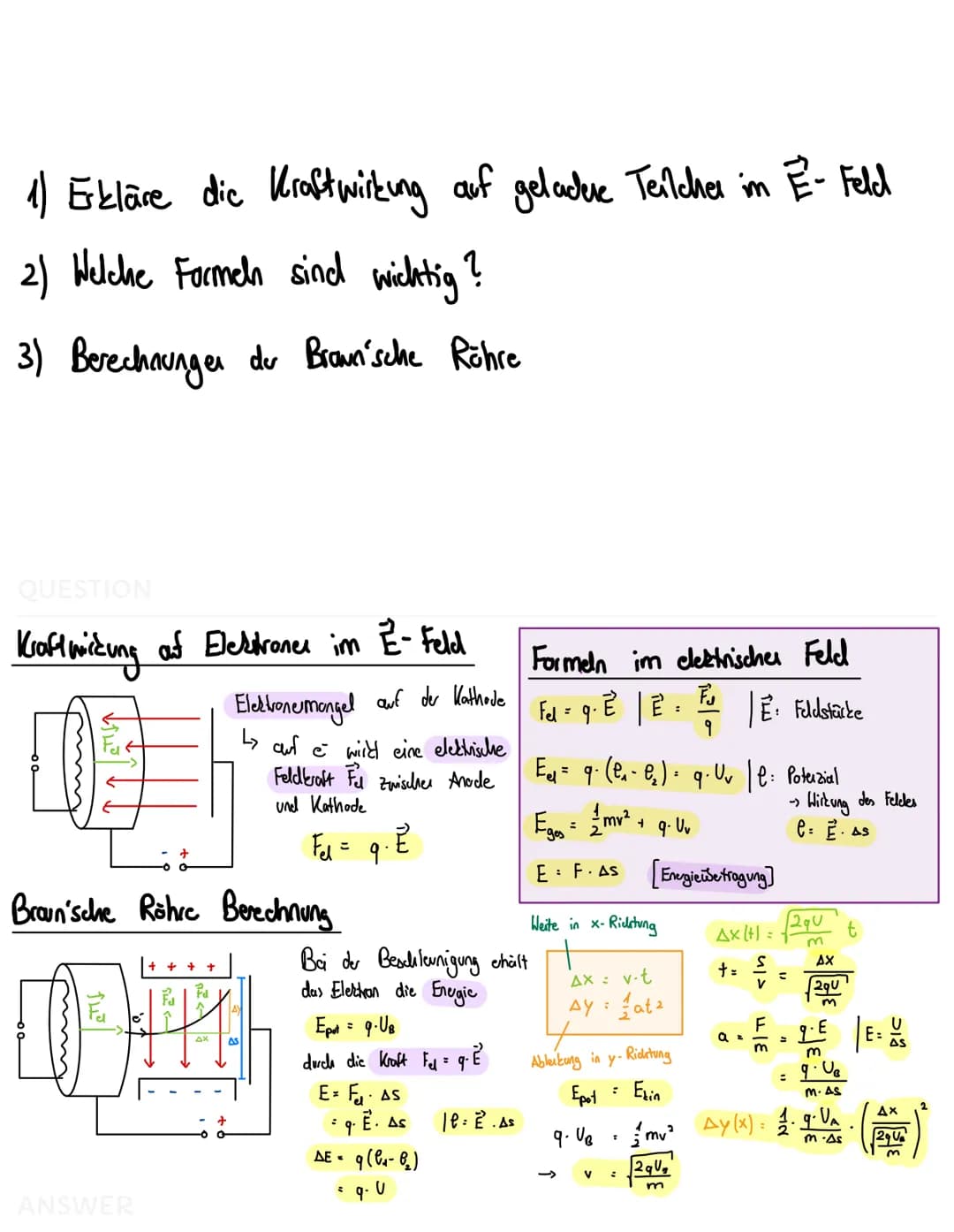

Teilchenbewegung im elektrischen Feld
Geladene Teilchen wie Elektronen erfahren in elektrischen Feldern eine Kraft F_E = q · E. Diese Kraft beschleunigt sie zwischen Elektroden - das Prinzip kennst du von alten Röhrenfernsehern.
Die wichtigsten Formeln, die du brauchst: Die elektrische Feldstärke |E| = F_E/q und die potentielle Energie E_el = q · U. Die Gesamtenergie setzt sich aus kinetischer und potentieller Energie zusammen.
Bei der Braunschen Röhre bewegen sich Elektronen erst geradeaus (x-Richtung) und werden dann seitlich abgelenkt (y-Richtung). Die Geschwindigkeit berechnest du mit v = √, die Ablenkung mit Δy = ½at².
Praxistipp: Die Braun'sche Röhre war die Grundlage für alte Computermonitore und Fernseher!
3
of 10

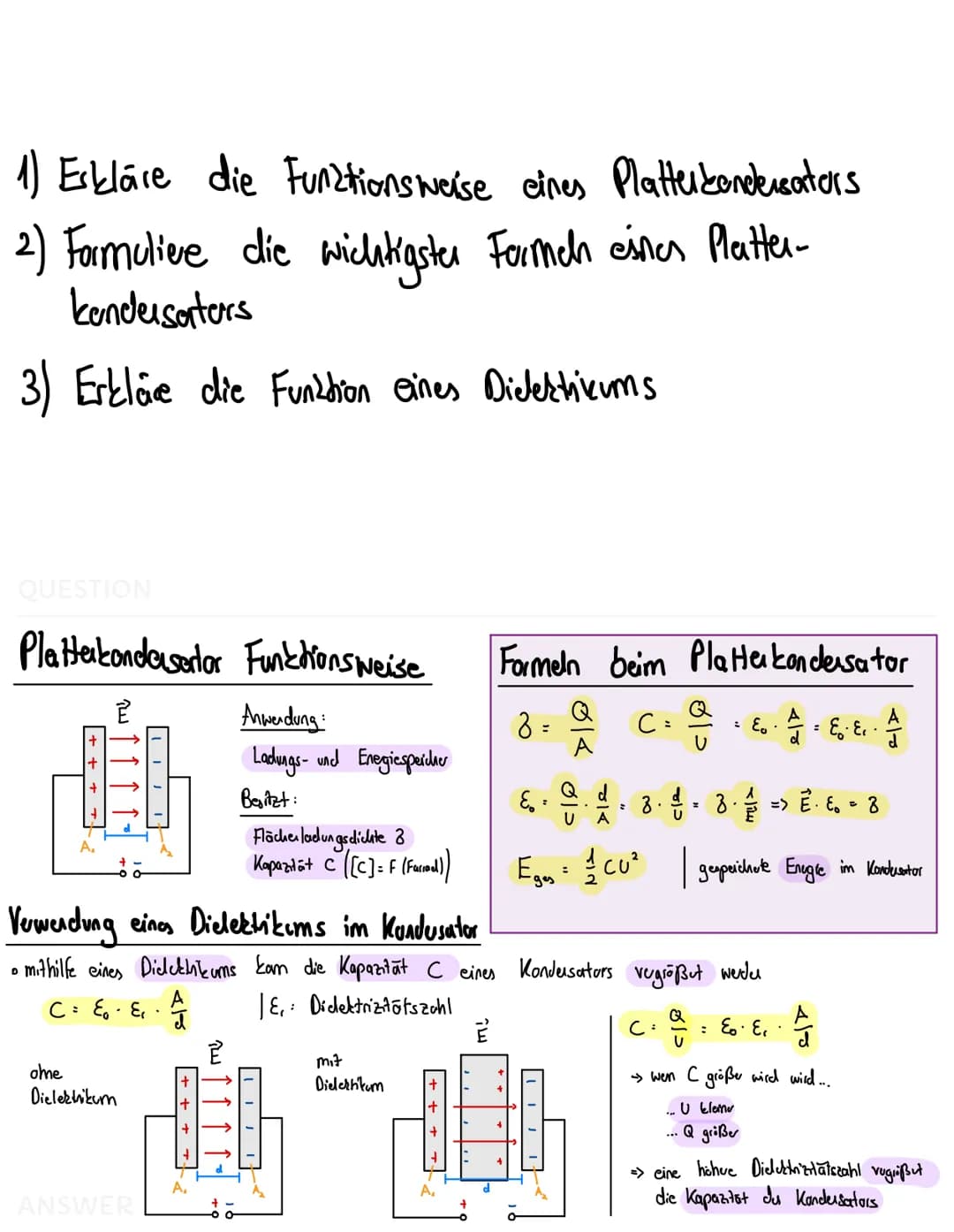

Der Plattenkondensator
Ein Plattenkondensator besteht aus zwei parallelen Metallplatten, die Ladung speichern können. Er funktioniert wie eine wiederaufladbare Batterie für elektrische Ladung.
Die Kapazität C = ε₀ · εᵣ · A/d zeigt dir, wie viel Ladung gespeichert werden kann. Größere Platten (A) und kleinere Abstände erhöhen die Kapazität. Die gespeicherte Energie beträgt E_ges = ½CU².
Ein Dielektrikum (isolierendes Material zwischen den Platten) vergrößert die Kapazität um den Faktor εᵣ. Dadurch kann bei gleicher Spannung mehr Ladung oder bei gleicher Ladung weniger Spannung gespeichert werden.
Anwendung: Kondensatoren stecken in jedem elektronischen Gerät - vom Handy bis zum Elektroauto!
4
of 10

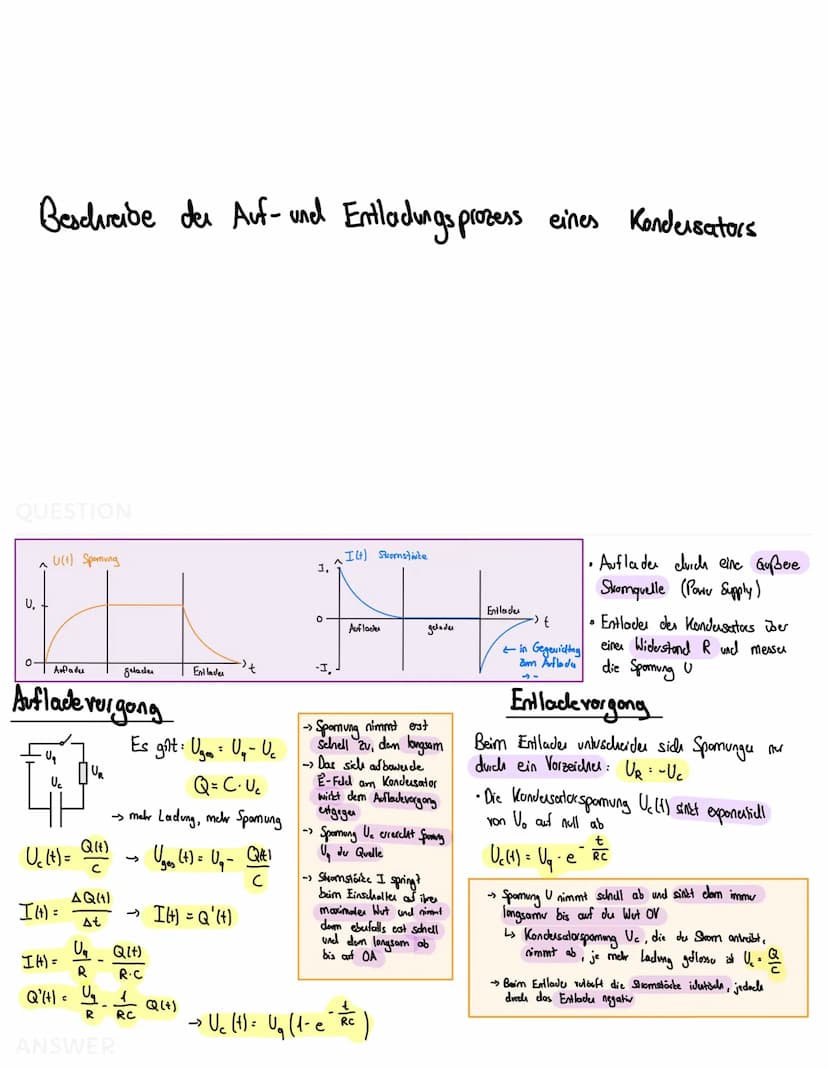

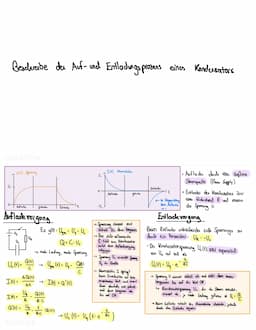

Auf- und Entladung von Kondensatoren
Beim Aufladen eines Kondensators fließt anfangs viel Strom, der dann exponentiell abnimmt. Die Kondensatorspannung steigt gleichzeitig von 0V auf die Quellenspannung: U_C = U₀.
Beim Entladen läuft alles rückwärts ab. Die Spannung sinkt exponentiell von U₀ auf 0V, während ein negativer Strom fließt. Die Zeitkonstante RC bestimmt, wie schnell der Vorgang abläuft.
Das elektrische Feld zwischen den Platten wirkt dem Aufladevorgang entgegen - wie ein Gegenwind, der immer stärker wird. Deshalb wird der Ladevorgang immer langsamer, je voller der Kondensator wird.
Zeitkonstante: Nach der Zeit t = RC ist der Kondensator zu etwa 63% geladen!
5
of 10

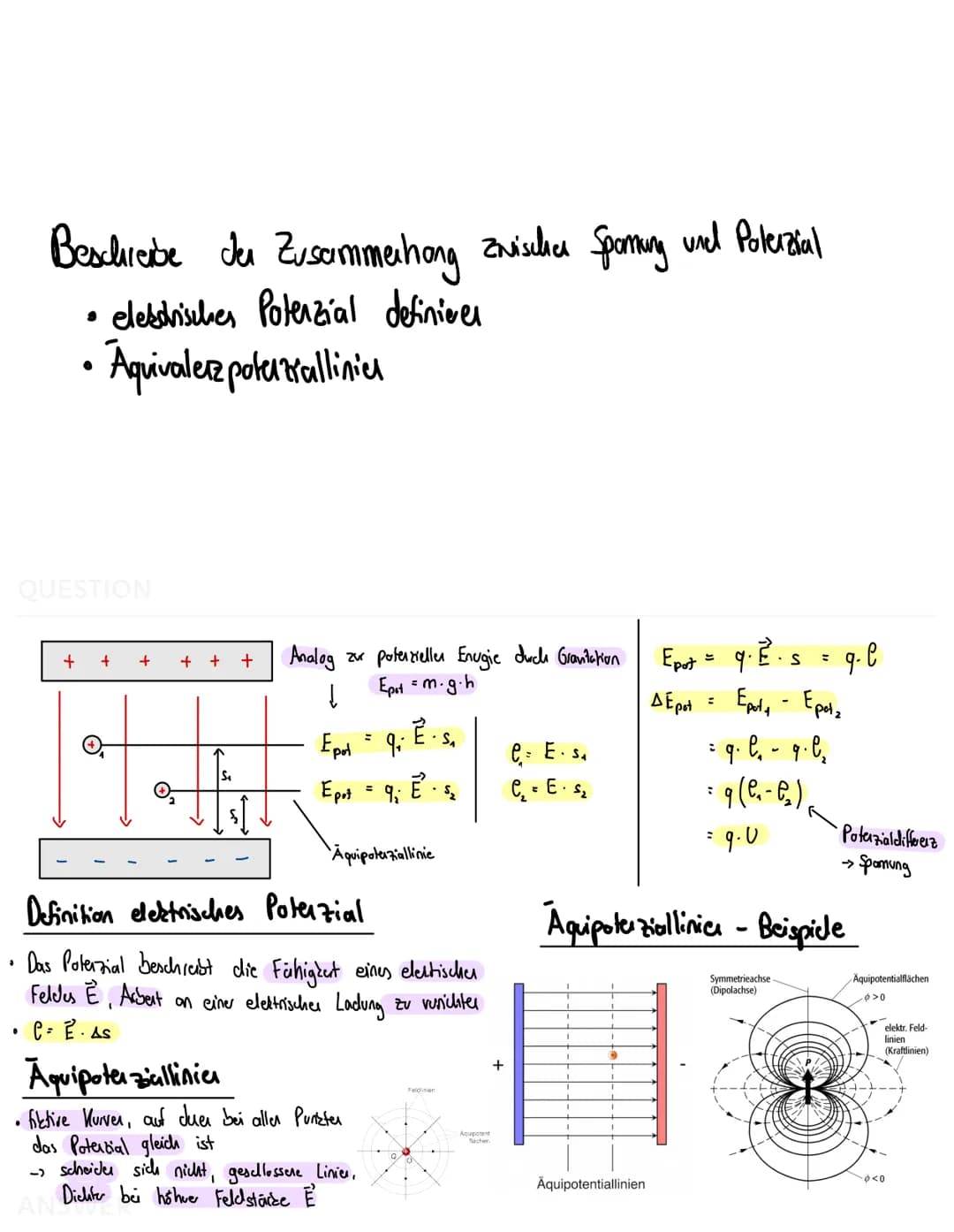

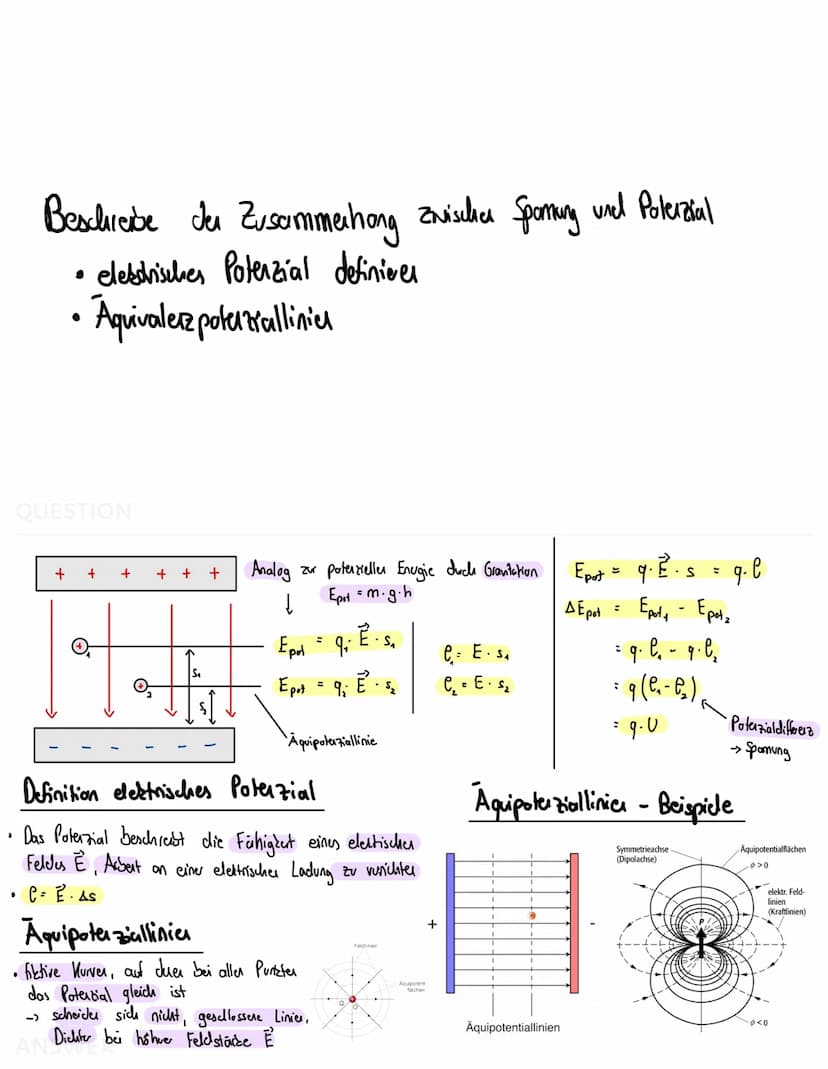

Elektrisches Potential und Spannung
Das elektrische Potential beschreibt, wie viel Arbeit ein elektrisches Feld an einer Ladung verrichten kann. Es ist wie die "Höhe" im elektrischen Feld - analog zur Höhenenergie im Gravitationsfeld.
Äquipotentiallinien verbinden alle Punkte mit gleichem Potential. Auf ihnen ist keine Arbeit nötig, um eine Ladung zu bewegen - wie Höhenlinien auf einer Landkarte.
Die Spannung ist die Potenzialdifferenz zwischen zwei Punkten: U = φ₁ - φ₂. Sie treibt den Strom an, genau wie ein Höhenunterschied Wasser zum Fließen bringt.
Analogie: Potential ist wie die Höhe eines Berges, Spannung wie der Höhenunterschied zwischen zwei Punkten!
6
of 10

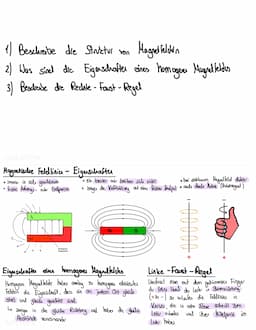

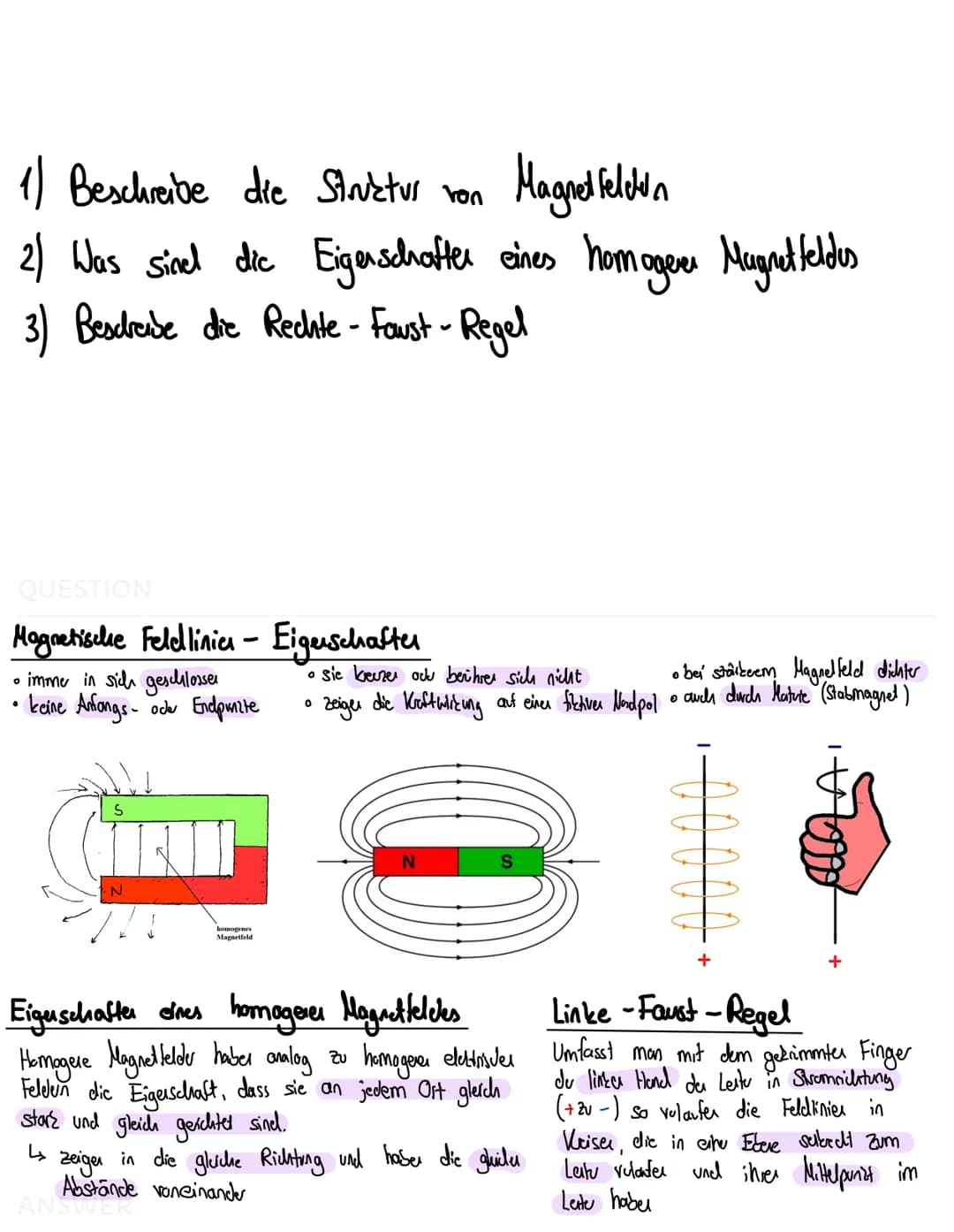

Magnetfelder verstehen
Magnetische Feldlinien sind immer geschlossene Kurven ohne Anfang oder Ende - anders als elektrische Feldlinien. Sie zeigen die Kraftwirkung auf einen gedachten Nordpol und werden bei stärkerem Feld dichter.
Homogene Magnetfelder haben überall die gleiche Stärke und Richtung. Die Feldlinien verlaufen parallel zueinander mit gleichen Abständen - wie die Linien auf kariertem Papier.
Die Rechte-Faust-Regel hilft dir, die Feldrichtung um einen stromdurchflossenen Leiter zu bestimmen. Umgreife den Leiter mit der rechten Hand in Stromrichtung - deine Finger zeigen die Feldlinienrichtung.
Visualisierung: Eisenspäne um einen Magneten machen die unsichtbaren Feldlinien sichtbar!
7
of 10

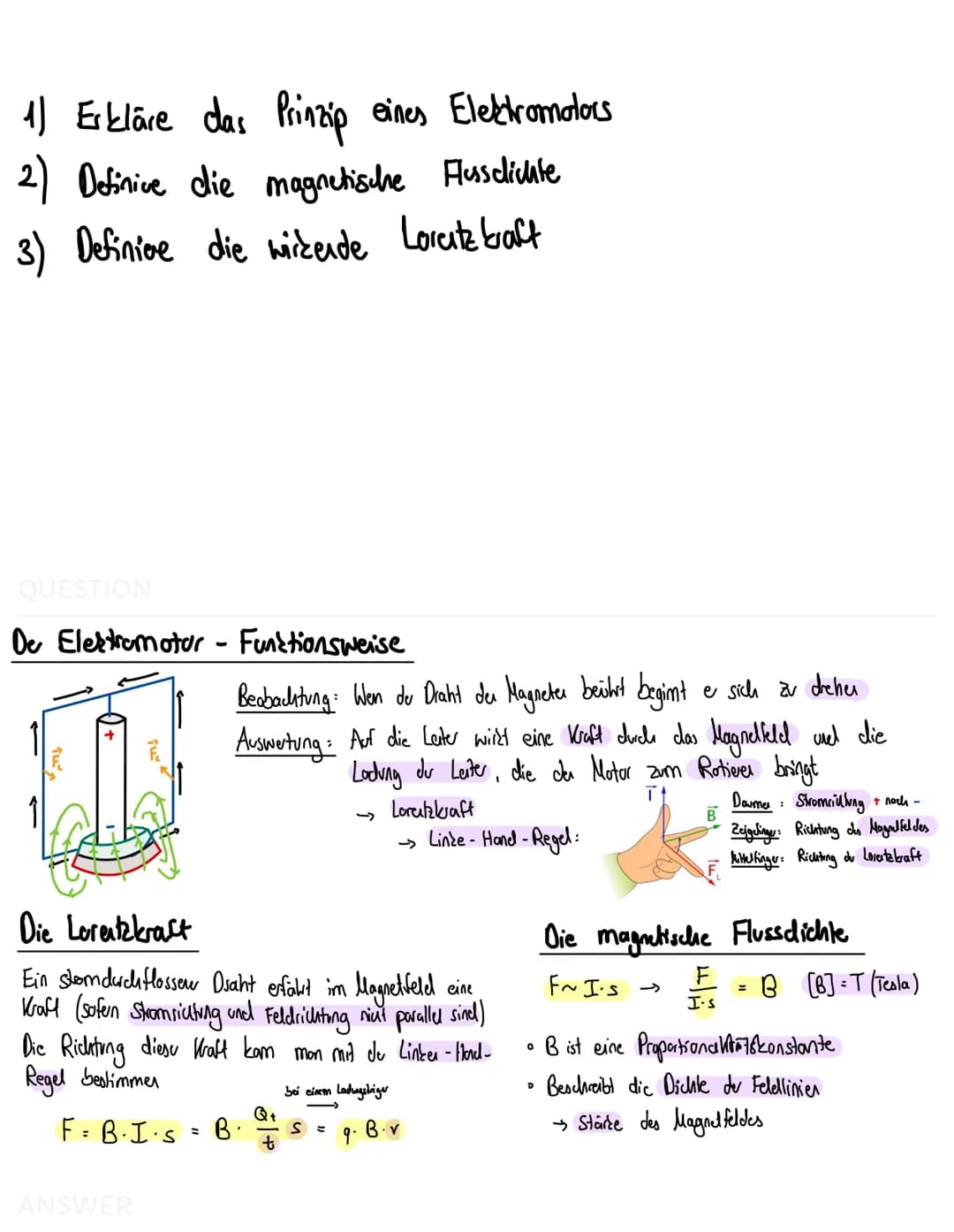

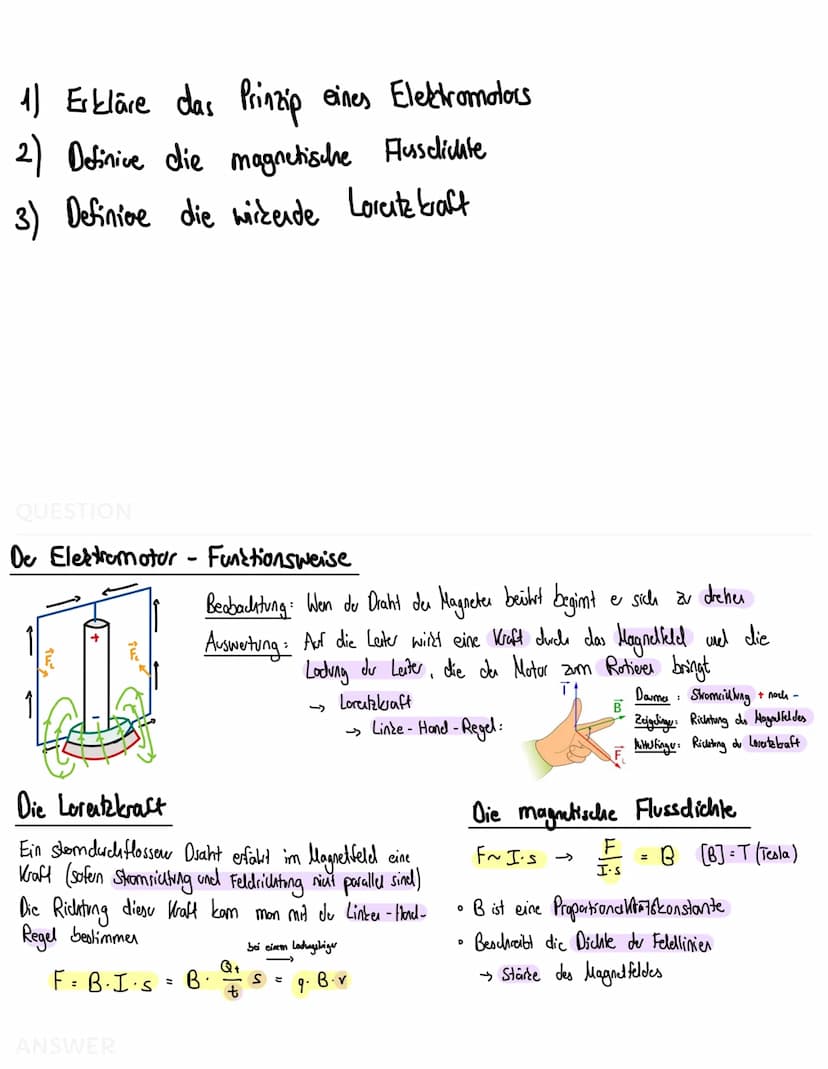

Elektromotor und Lorentzkraft
Ein Elektromotor funktioniert durch die Lorentzkraft, die auf stromdurchflossene Leiter im Magnetfeld wirkt. Diese Kraft F = B · I · s bringt den Motor zum Drehen.
Die magnetische Flussdichte B = F/(I·s) beschreibt die Stärke des Magnetfeldes in Tesla (T). Sie zeigt dir, wie dicht die Feldlinien gepackt sind - je dichter, desto stärker das Feld.
Mit der Linke-Hand-Regel findest du die Kraftrichtung: Zeigefinger = Feldrichtung, Mittelfinger = Stromrichtung, Daumen = Kraftrichtung. Diese Kraft steht immer senkrecht zu beiden anderen Richtungen.
Alltag: Jeder Ventilator, jede Waschmaschine und jedes Elektroauto nutzt die Lorentzkraft!
8
of 10

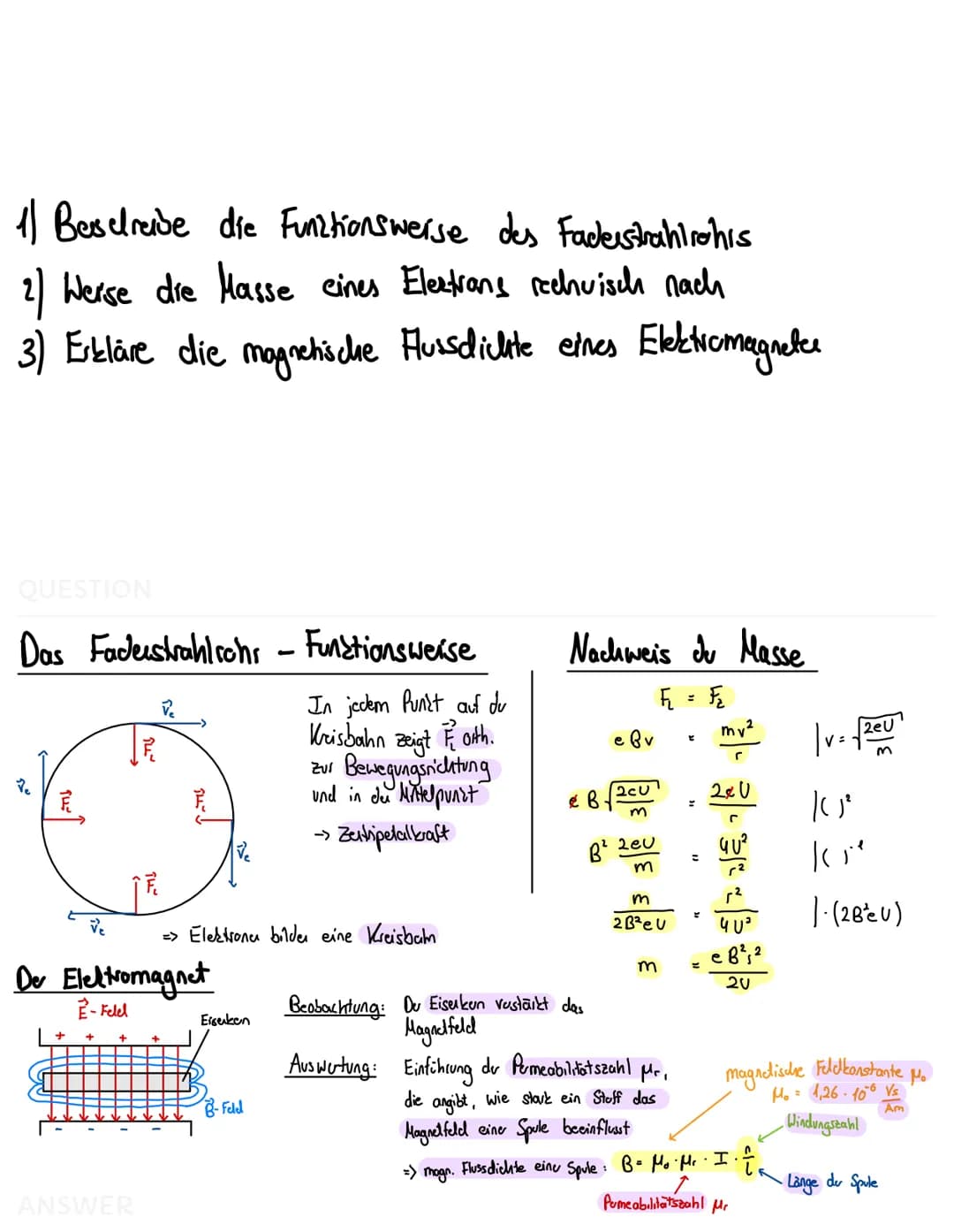

Fadenstrahlrohr und Elektronenmasse
Das Fadenstrahlrohr macht Elektronenstrahlen sichtbar und beweist ihre Teilchennatur. Elektronen bewegen sich auf Kreisbahnen, wenn elektrische und magnetische Kräfte im Gleichgewicht stehen.
Den Nachweis der Elektronenmasse führst du über das Kräftegleichgewicht: F_elektrisch = F_Lorentz. Daraus folgt die berühmte Formel m = eB²r²/(2U).
Elektromagnete verstärken Magnetfelder durch ferromagnetische Materialien. Die magnetische Flussdichte wird: B = μ₀μᵣ(I/l)·N. Die Permeabilitätszahl μᵣ zeigt, wie stark das Material das Feld verstärkt.
Historisch: Das Fadenstrahlrohr war entscheidend für die Entdeckung des Elektrons!
9
of 10

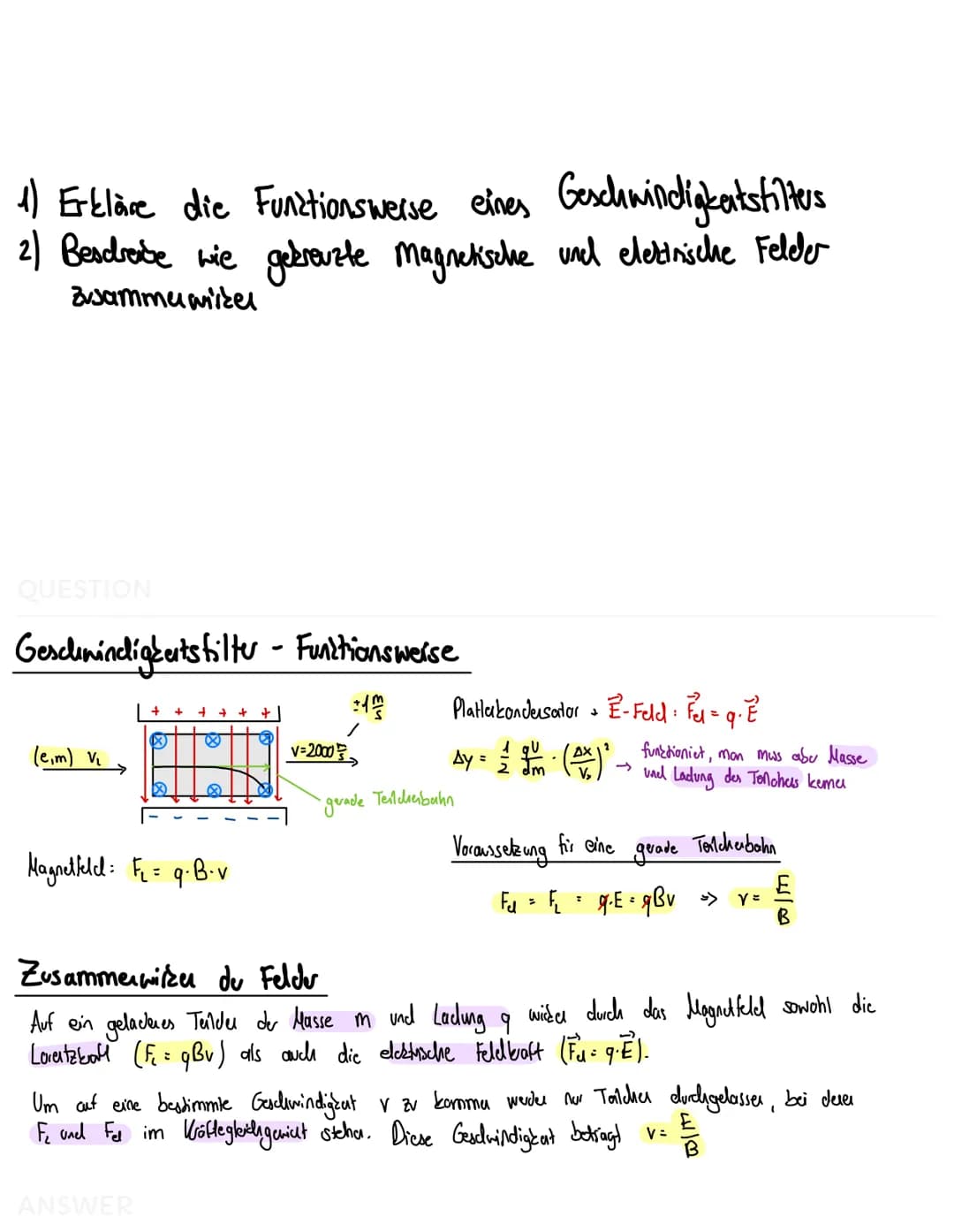

Geschwindigkeitsfilter
Ein Geschwindigkeitsfilter lässt nur Teilchen mit einer bestimmten Geschwindigkeit durch. Elektrische und magnetische Felder stehen senkrecht zueinander und zur Bewegungsrichtung.
Für eine gerade Teilchenbahn müssen sich elektrische Feldkraft und Lorentzkraft genau aufheben. Das funktioniert nur bei der Geschwindigkeit v = E/B.
Die gekreuzten Felder wirken wie ein Sieb: Zu schnelle Teilchen werden nach oben, zu langsame nach unten abgelenkt. Nur die "richtig schnellen" fliegen geradeaus durch.
Anwendung: Massenspektrometer nutzen dieses Prinzip, um verschiedene Atome zu identifizieren!
