Physik Abitur: Elektrisches Feld und Feldlinien (Q1.1)

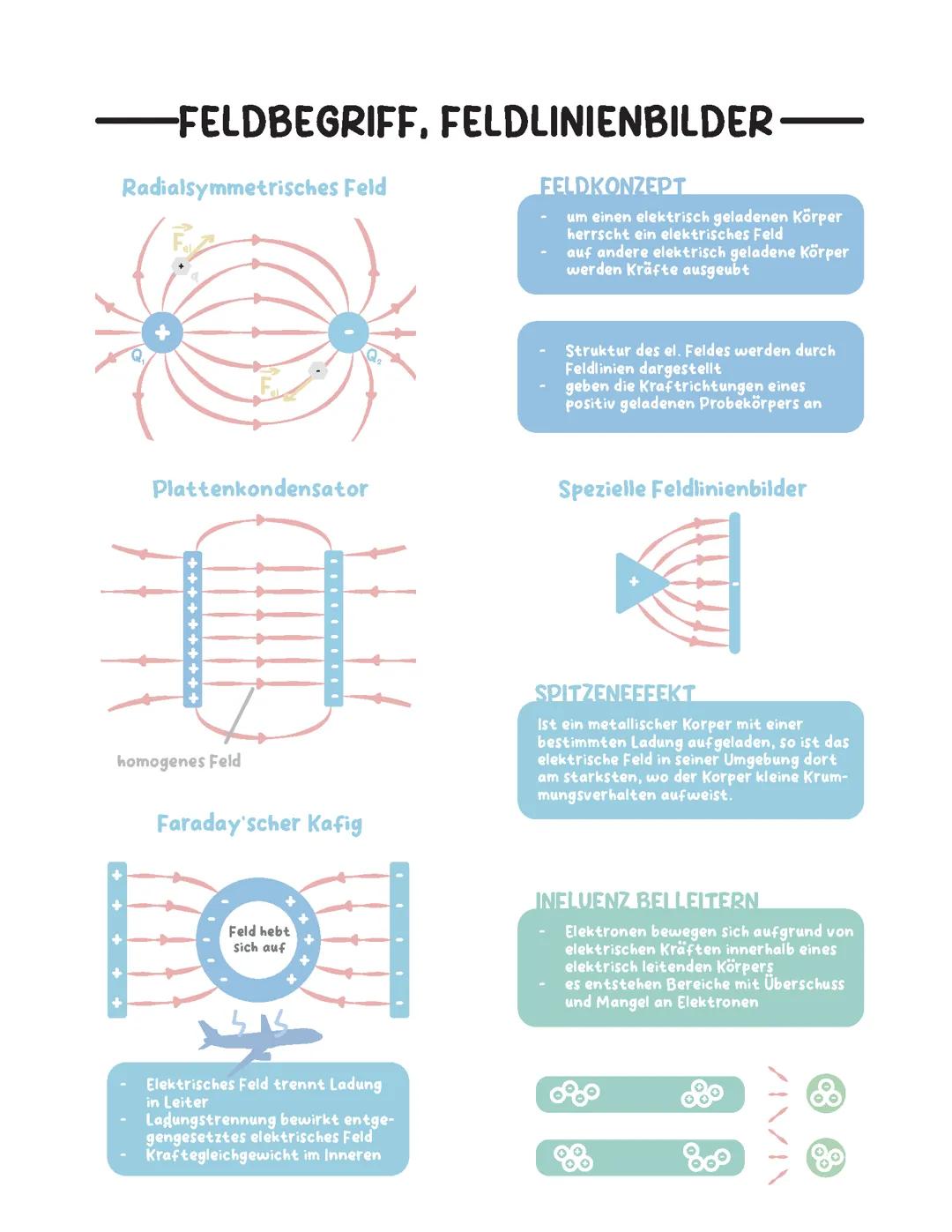

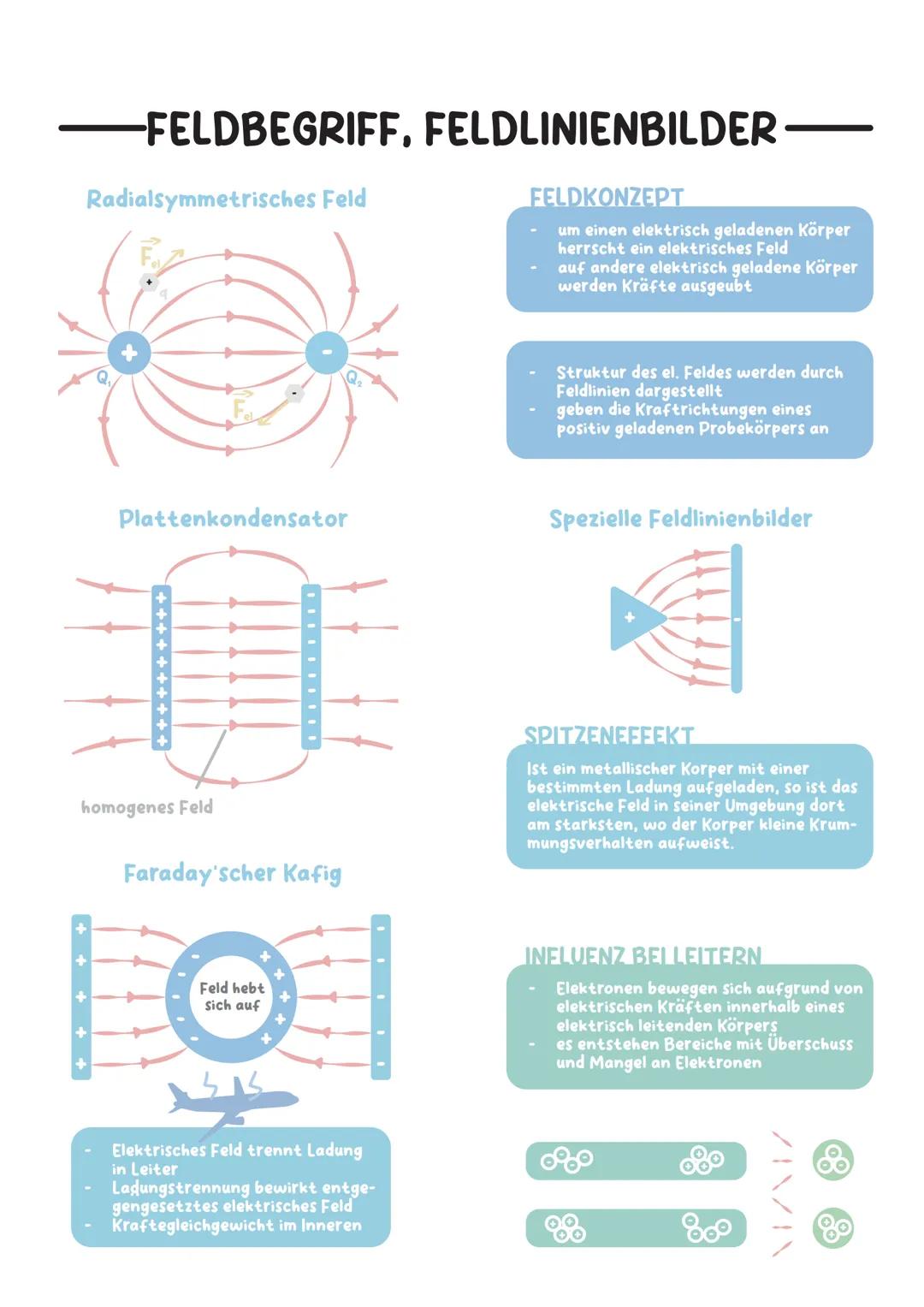

Elektrische Felder und Feldlinien

Elektrische Felder entstehen um jeden geladenen Körper und üben Kräfte auf andere Ladungen aus. Stell dir vor, eine geladene Kugel erzeugt ein unsichtbares Kraftfeld um sich herum.

Feldlinien zeigen dir, in welche Richtung eine positive Probeladung geschubst würde. Im radialsymmetrischen Feld (um eine Punktladung) gehen sie sternförmig nach außen, beim Plattenkondensator verlaufen sie parallel zwischen den Platten.

Der Spitzeneffekt erklärt, warum Blitzableiter spitz sind: An Ecken und Spitzen ist das elektrische Feld besonders stark. Bei der Influenz verschieben sich Ladungen in Leitern so, dass im Inneren kein Feld mehr herrscht - deshalb bist du im Auto bei Gewitter sicher!

Tipp: Feldlinien zeigen immer von Plus nach Minus - wie Pfeile, die den Weg einer positiven Ladung weisen.

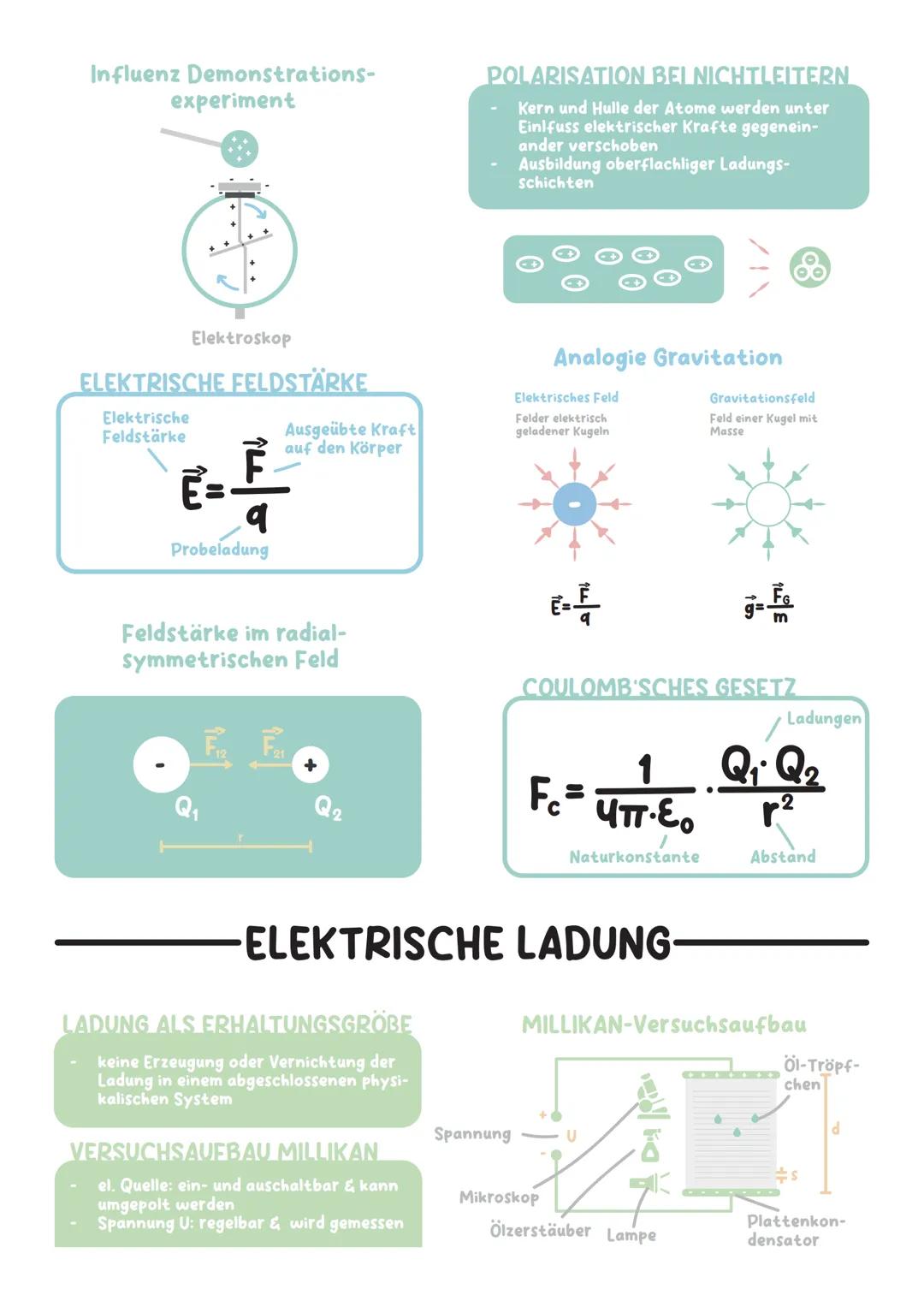

Feldstärke und Coulomb'sches Gesetz

Die elektrische Feldstärke E misst, wie stark ein Feld ist: E = F/q. Je größer die Kraft F auf eine Testladung q, desto stärker das Feld. Das ist wie beim Gravitationsfeld - nur mit Ladungen statt Massen.

Das Coulomb'sche Gesetz beschreibt die Kraft zwischen zwei Ladungen: Sie wird größer bei größeren Ladungen und kleiner mit zunehmendem Abstand. Die Formel F = $1/4πε₀$ · (Q₁·Q₂)/r² zeigt dir den genauen Zusammenhang.

Bei Nichtleitern (Isolatoren) entstehen durch Polarisation kleine Ladungsverschiebungen in den Atomen. Die Kerne und Elektronen werden minimal gegeneinander verschoben, wodurch oberflächliche Ladungsschichten entstehen.

Ladung ist eine Erhaltungsgröße - sie kann weder erzeugt noch vernichtet werden, nur verschoben. Das ist ein fundamentales Naturgesetz, das immer gilt.

Merkhilfe: Je weiter weg, desto schwächer - genau wie beim Gravitationsgesetz, nur mit elektrischen Ladungen!

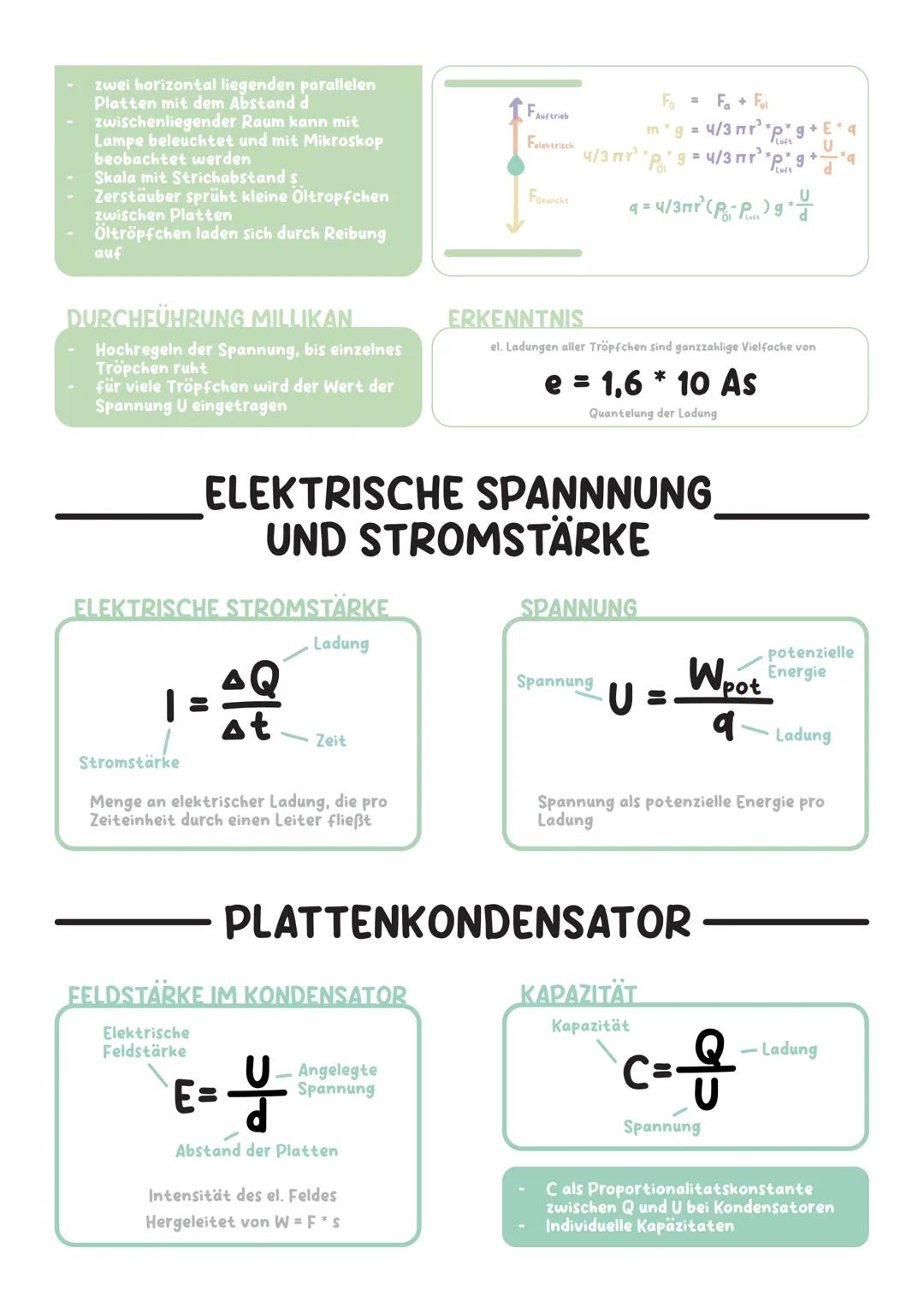

Millikan-Versuch und elektrische Grundgrößen

Der Millikan-Versuch bewies, dass Ladung gequantelt ist - sie kommt nur in Paketen vor! Öltröpfchen zwischen Kondensatorplatten schweben, wenn elektrische Kraft und Gewichtskraft sich aufheben.

Alle gemessenen Ladungen waren Vielfache von e = 1,6 · 10⁻¹⁹ As - der Elementarladung. Das bedeutet: Ladung gibt es nur in "Portionen", nicht beliebig teilbar.

Stromstärke I = ΔQ/Δt zeigt, wie viel Ladung pro Zeiteinheit fließt. Spannung U = W/q beschreibt die potenzielle Energie pro Ladung - wie ein "elektrischer Höhenunterschied".

Beim Plattenkondensator ist die Feldstärke E = U/d besonders einfach zu berechnen. Die Kapazität C = Q/U gibt an, wie viel Ladung bei einer bestimmten Spannung gespeichert werden kann.

Aha-Moment: Ladung ist wie Geld - es gibt nur bestimmte "Münzwerte", keine beliebig kleinen Beträge!

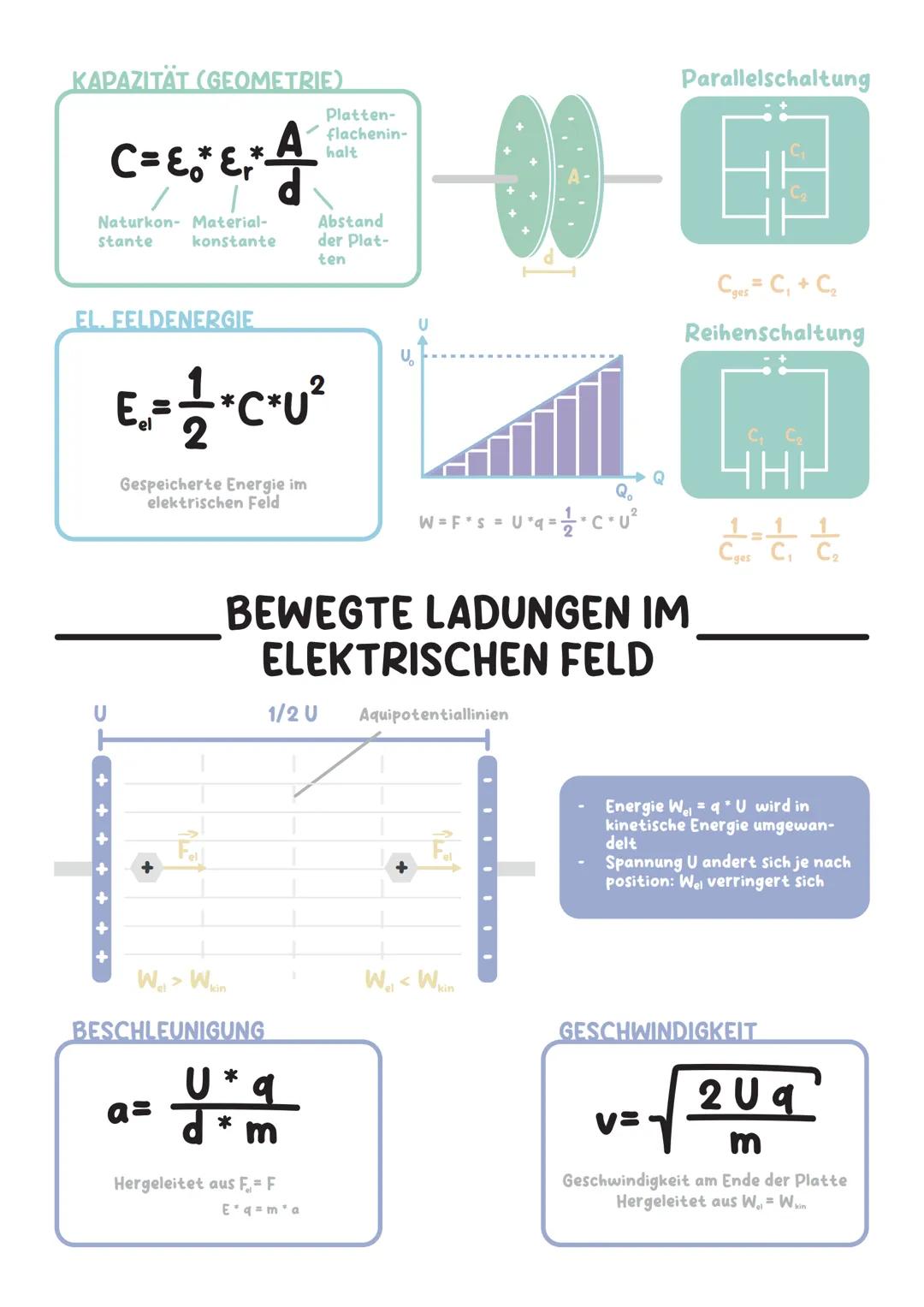

Kondensatoren und Ladungsbewegung

Die Kapazität hängt von der Geometrie ab: C = ε₀εᵣ · A/d. Größere Platten und kleinerer Abstand bedeuten mehr Kapazität - logisch, oder?

Bei Parallelschaltung addieren sich die Kapazitäten: Cges = C₁ + C₂. Bei Reihenschaltung wird's komplizierter: 1/Cges = 1/C₁ + 1/C₂. Das ist umgekehrt wie bei Widerständen!

Ein Kondensator speichert elektrische Feldenergie: Eel = ½ · C · U². Diese Energie kann blitzschnell freigesetzt werden - deshalb sind geladene Kondensatoren gefährlich.

Bewegte Ladungen im elektrischen Feld werden beschleunigt. Die Beschleunigung ist a = U·q/(d·m) und die Endgeschwindigkeit v = √$2·U·q/m$. Je höher die Spannung, desto schneller werden die Teilchen.

Praxis-Tipp: Kondensatoren in Kamerablitzen nutzen diese gespeicherte Energie für den hellen Lichtblitz!

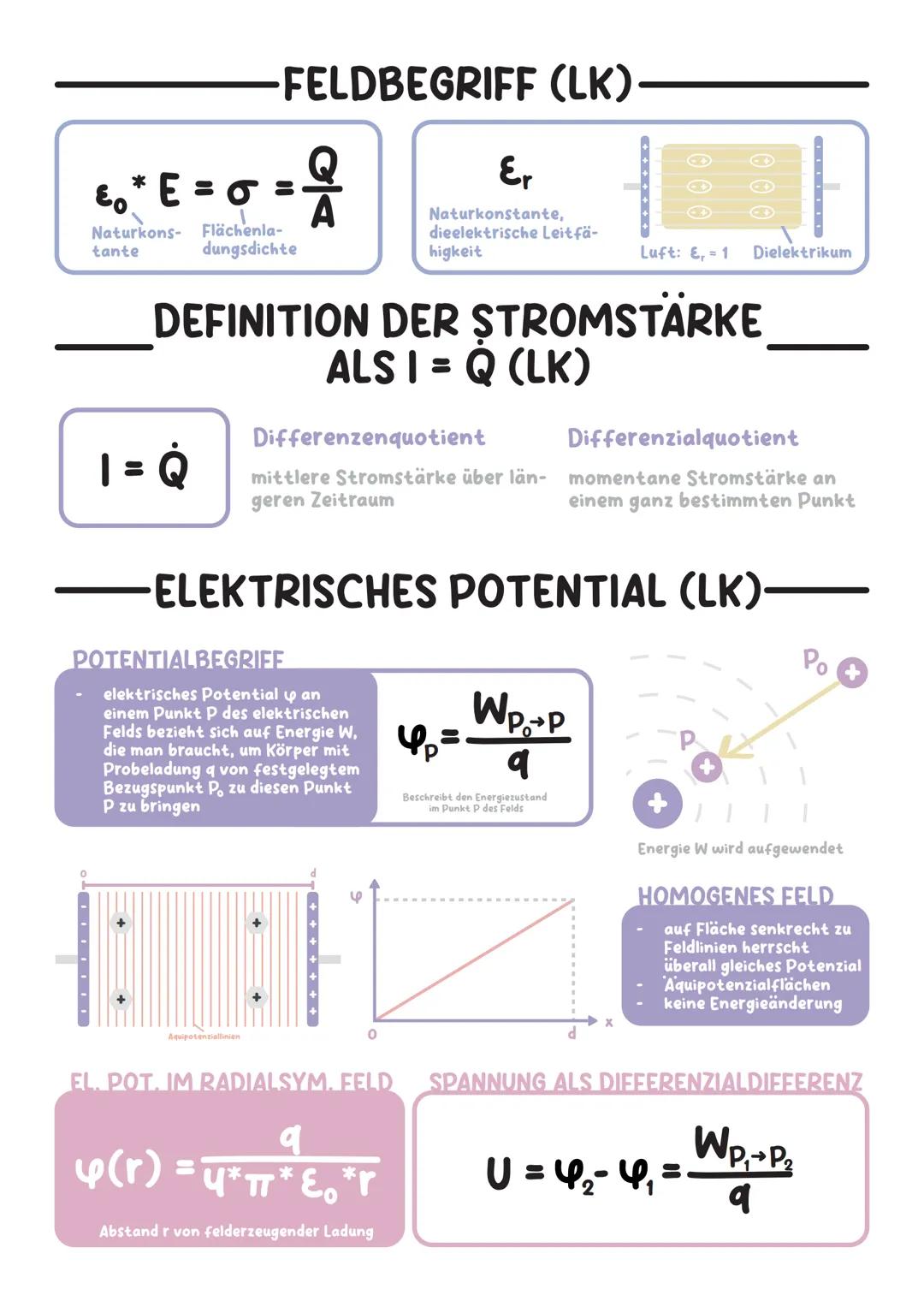

Erweiterte Konzepte (Leistungskurs)

Das elektrische Potential φ beschreibt den "Energiezustand" an einem Punkt im Feld. Es ist die Energie pro Ladungseinheit, die nötig ist, um eine Testladung von einem Bezugspunkt dorthin zu bringen.

Äquipotenziallinien verbinden Punkte gleichen Potenzials - dort ändert sich die Energie nicht. Sie stehen immer senkrecht zu den Feldlinien, wie Höhenlinien auf einer Landkarte.

Die Stromstärke kann als Differenzenquotient (I = ΔQ/Δt) oder als Differenzialquotient definiert werden. Letzteres beschreibt die momentane Stromstärke zu einem ganz bestimmten Zeitpunkt.

Im radialsymmetrischen Feld nimmt das Potential mit φ$r$ = Q/(4πε₀r) ab. Je weiter weg von der Ladung, desto geringer das Potential.

Analogie: Das elektrische Potential ist wie die Höhe in den Bergen - Äquipotenziallinien sind die Höhenlinien!

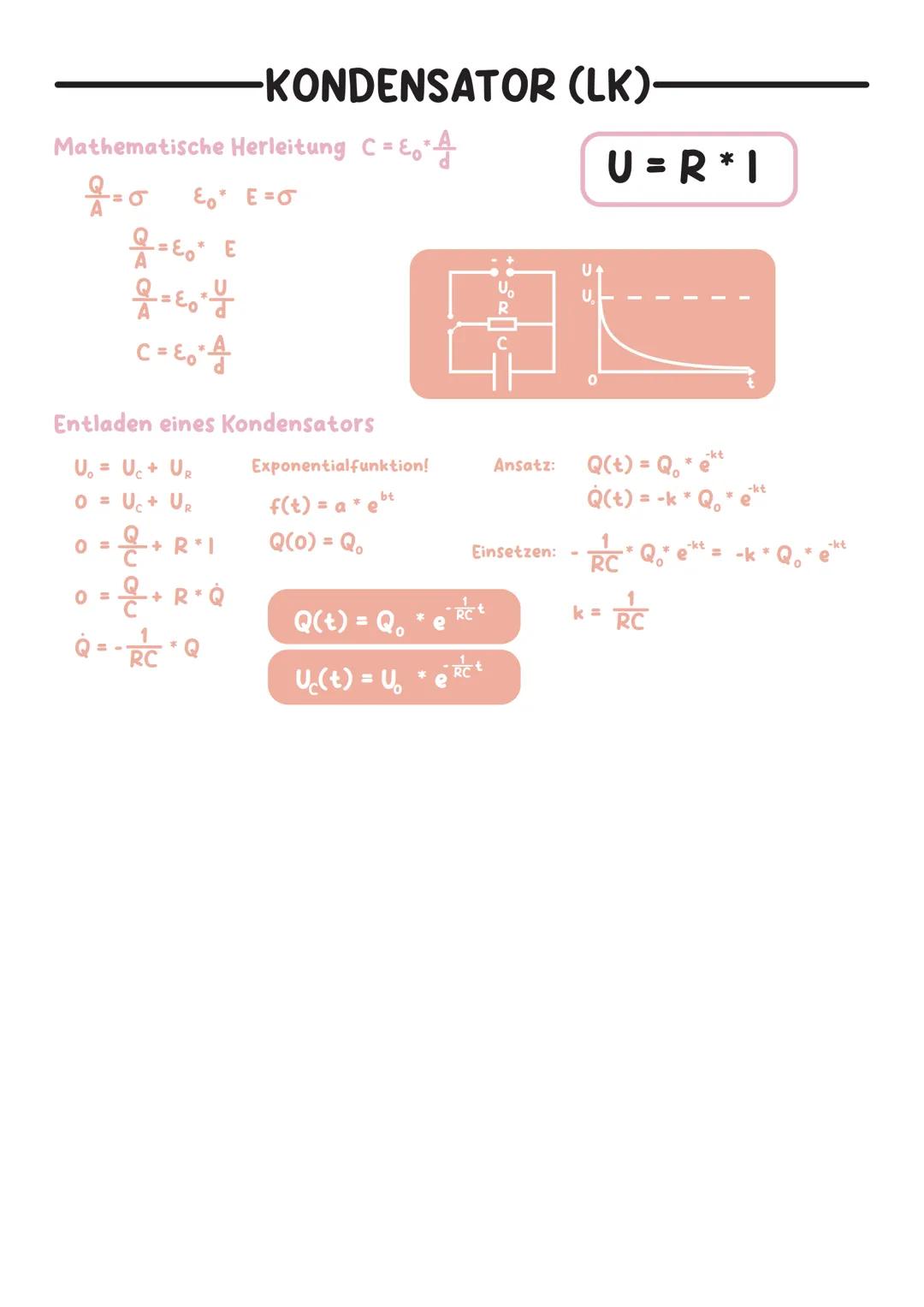

Kondensator-Entladung (Leistungskurs)

Die mathematische Herleitung der Kondensatorkapazität beginnt mit der Flächenladungsdichte σ und führt über ε₀ · E = σ zur bekannten Formel C = ε₀ · A/d.

Beim Entladen eines Kondensators durch einen Widerstand entsteht eine Exponentialfunktion! Die Ladung nimmt nach Q$t$ = Q₀ · e^$-t/RC$ ab - sie fällt nicht linear, sondern exponentiell.

Die Zeitkonstante τ = RC bestimmt, wie schnell die Entladung erfolgt. Nach der Zeit τ ist noch etwa 37% der ursprünglichen Ladung vorhanden, nach 3τ sind es nur noch etwa 5%.

Die Spannung folgt dem gleichen Gesetz: UC$t$ = U₀ · e^$-t/RC$. Diese e-Funktion begegnet dir in der Physik ständig - von radioaktivem Zerfall bis zu Schwingungen.

Mathematik-Tipp: Die e-Funktion ist ihre eigene Ableitung - deshalb passt sie perfekt zu physikalischen Zerfallsprozessen!
