Elektrisches Feld in Q1 (Physik LK Hessen)

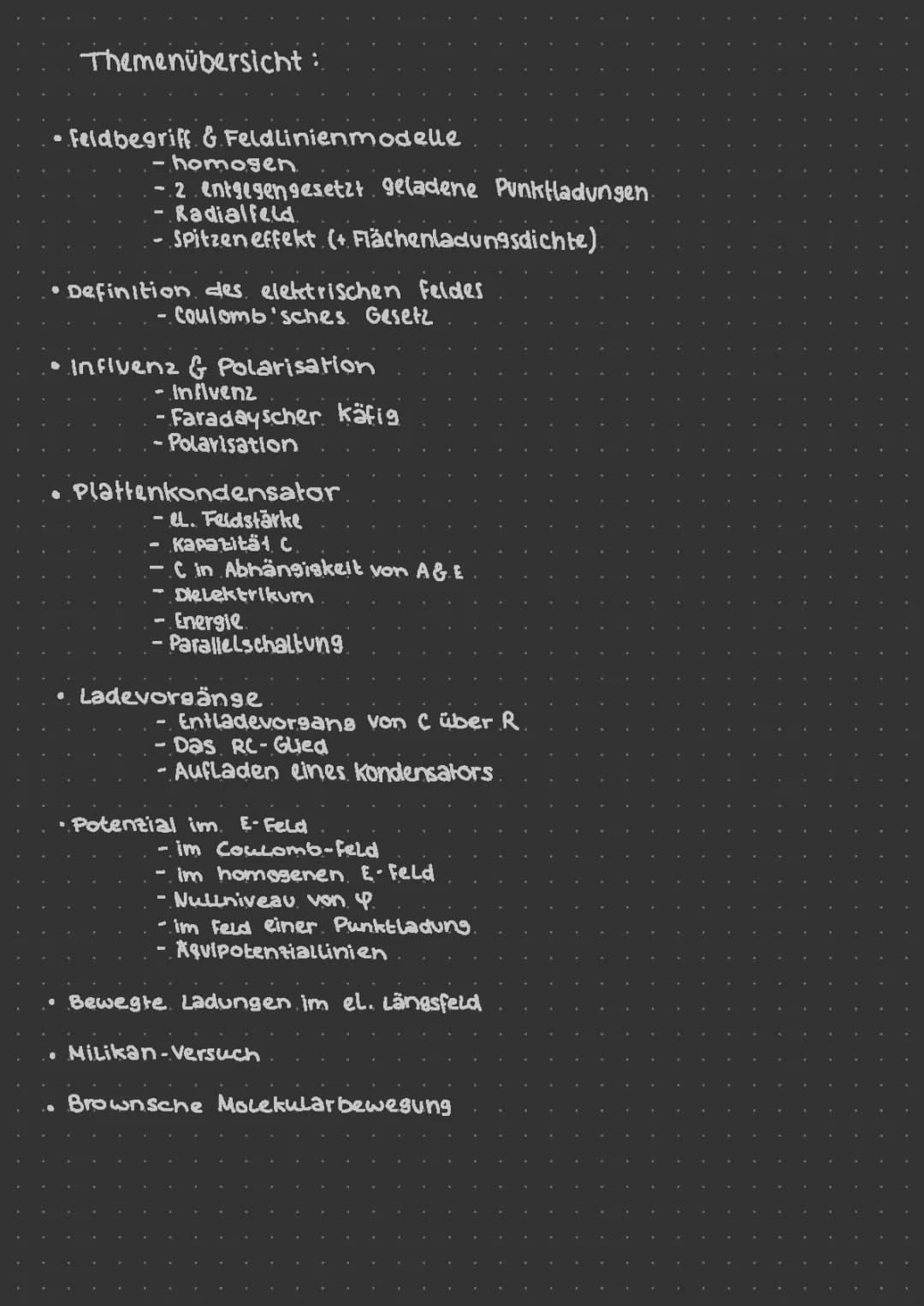

Themenübersicht - Elektrostatik

Du wirst in diesem Kapitel die wichtigsten Konzepte der Elektrostatik kennenlernen. Das Thema ist umfangreicher als es aussieht, aber keine Sorge - alles baut logisch aufeinander auf.

Die Hauptthemen umfassen Feldlinienmodelle, das Coulomb'sche Gesetz, Influenz und Polarisation, sowie Plattenkondensatoren. Außerdem schauen wir uns Ladevorgänge, das elektrische Potenzial und praktische Anwendungen wie den Millikan-Versuch an.

Tipp: Konzentriere dich zuerst auf die Grundlagen der Feldlinien - das macht alle anderen Themen viel einfacher!

Feldbegriff & Feldlinienmodelle

Elektrische Felder sind Bereiche im Raum, wo auf geladene Teilchen Kräfte wirken. Stell dir vor, es ist wie ein unsichtbares Kraftnetz um geladene Objekte.

Feldlinien zeigen dir die Richtung der Kraft auf positive Ladungen. Sie starten immer bei positiven Ladungen und enden bei negativen. Je dichter die Linien, desto stärker das Feld - genau wie Höhenlinien auf Landkarten.

Bei homogenen Feldern (wie im Plattenkondensator) verlaufen alle Feldlinien parallel - die Kraft ist überall gleich stark. Inhomogene Felder haben unterschiedliche Feldstärken an verschiedenen Orten.

Merke dir: Feldlinien schneiden sich niemals und stehen immer senkrecht auf Oberflächen!

Radialsymmetrisches Feld und Spitzeneffekt

Das Radialfeld einer Punktladung breitet sich wie Sonnenstrahlen in alle Richtungen aus. Die Flächenladungsdichte σ beschreibt, wie viel Ladung auf einer bestimmten Fläche verteilt ist: σ = Q/(4πr²).

Die elektrische Feldstärke im Plattenkondensator ist proportional zur Flächenladungsdichte: E = σ/ε₀. Dadurch kannst du das Feld einer Punktladung herleiten: E = Q/(4πε₀r²).

Der Spitzeneffekt erklärt, warum Blitzableiter spitz sind. An gekrümmten Oberflächen mit kleinen Radien sammeln sich die Feldlinien - dort wird das E-Feld extrem stark.

Praxistipp: Deshalb solltest du bei Gewitter keine spitzen Gegenstände in die Höhe halten!

Definition des elektrischen Feldes

Die elektrische Feldstärke E misst, wie stark ein elektrisches Feld ist. Sie ist definiert als Kraft pro Ladung: E = F/q. Das ist ähnlich wie die Gravitationsfeldstärke g = F/m.

Das Coulomb'sche Gesetz beschreibt die Kraft zwischen zwei Punktladungen: F = $1/4πε₀$ · $q₁q₂/r²$. Je größer die Ladungen und je kleiner der Abstand, desto stärker die Kraft.

Daraus folgt direkt das E-Feld einer Punktladung: E = $1/4πε₀$ · $q/r²$. Mit einer Glimmlampe kannst du die Art einer Ladung bestimmen - sie leuchtet auf der Seite, die der Ladung abgewandt ist.

Verstanden: Die Feldstärke nimmt mit dem Quadrat der Entfernung ab - doppelte Entfernung bedeutet viertel Feldstärke!

Influenz und Faraday'scher Käfig

Influenz ist Ladungsverschiebung in Leitern durch elektrische Kräfte. Bringst du einen geladenen Körper in die Nähe eines neutralen Leiters, trennen sich dort die Ladungen - aber die Gesamtladung bleibt null.

Das Elektroskop funktioniert genau nach diesem Prinzip. Die Influenz bleibt nur bestehen, solange der geladene Körper in der Nähe ist.

Der Faraday'sche Käfig schützt durch Influenz vor elektrischen Feldern. Die Ladungen im Metall verschieben sich so, dass das Innere feldfrei wird. Deshalb bist du im Auto vor Blitzen sicher!

Interessant: Auch Mikrowellen funktionieren als Faraday'scher Käfig - deshalb hat dein Handy drinnen keinen Empfang!

Polarisation

Bei Isolatoren gibt es keine freien Ladungsträger, deshalb entsteht Polarisation statt Influenz. Die Ladungen verschieben sich nur minimal innerhalb der Atome oder Moleküle.

Verschiebungspolarisation tritt bei unpolaren Molekülen auf. Das E-Feld verschiebt die Elektronenwolke gegen den positiven Atomkern - wie beim Ballon, der an der Wand klebt.

Orientierungspolarisation passiert bei polaren Molekülen wie Wasser. Diese haben bereits getrennte Ladungsschwerpunkte (Dipole) und richten sich im E-Feld aus.

Alltagsbezug: Deshalb ziehen sich Wassertropfen zu geladenen Objekten hin - die Wassermoleküle richten sich aus!

Plattenkondensator und elektrische Feldstärke

Im Plattenkondensator herrscht zwischen den Platten ein homogenes elektrisches Feld. Die Feldstärke berechnet sich einfach: E = U/d (Spannung durch Plattenabstand).

Diese Formel entsteht aus der Energiebetrachtung: Die elektrische Arbeit W = F·d entspricht der elektrischen Energie W = U·q. Daraus folgt E = U/d.

Ein Versuch zeigt: Ziehst du die Platten auseinander (bei konstanter Ladung), steigt die Spannung - die Glimmlampe leuchtet heller. Die gespeicherte Energie nimmt zu.

Merksatz: Größerer Plattenabstand = höhere Spannung bei gleicher Ladung!

Kapazität und Dielektrikum

Die Kapazität C misst das Ladungsfassungsvermögen eines Kondensators: C = Q/U. Je größer C, desto mehr Ladung passt bei gleicher Spannung rein.

Beim Plattenkondensator hängt C von der Plattenfläche A, dem Plattenabstand d und der Dielektrizitätszahl εᵣ ab: C = ε₀εᵣ(A/d). Größere Fläche = größere Kapazität, größerer Abstand = kleinere Kapazität.

Ein Dielektrikum (Isolator zwischen den Platten) erhöht die Kapazität durch Polarisation. Die Dielektrizitätszahl εᵣ ist für Vakuum und Luft etwa 1, für andere Materialien größer.

Praxistipp: Kondensatoren in elektronischen Geräten nutzen oft spezielle Dielektrika für höhere Kapazitäten!

Elektrische Energie im Kondensator

Ein geladener Kondensator speichert elektrische Energie. Im Q-U-Diagramm entspricht die Dreiecksfläche unter der Geraden der gespeicherten Energie: W = ½QU.

Mit Q = CU ergeben sich verschiedene Formeln: W = ½CU² oder W = ½Q²/C. Alle drei sind äquivalent - wähle die praktischste für deine Rechnung.

Die Energie entsteht durch die Arbeit beim Aufladen. Du transportierst Ladung gegen die elektrische Kraft - wie beim Heben eines Gewichts gegen die Schwerkraft.

Anwendung: Diese Energie wird in Blitzgeräten von Kameras oder Defibrillatoren im Krankenhaus genutzt!

Parallelschaltung von Kondensatoren

Bei der Parallelschaltung liegt an allen Kondensatoren die gleiche Spannung an: U₁ = U₂ = U_ges. Das folgt aus dem 2. Kirchhoff'schen Gesetz.

Die Gesamtkapazität ist die Summe aller Einzelkapazitäten: C_ges = C₁ + C₂ + ... + C_n. Das ist anders als bei Widerständen - hier addieren sich die Kapazitäten direkt.

Der Grund: Die Gesamtladung Q_ges = Q₁ + Q₂ verteilt sich auf alle Kondensatoren. Da C = Q/U und U konstant ist, addieren sich die Kapazitäten.

Merkregel: Parallelschaltung = Kapazitäten addieren, Reihenschaltung = Kehrwerte addieren (wie bei Widerständen umgekehrt)!
