Das EKG ist ein super wichtiges medizinisches Verfahren, mit dem...
Biologie795 aufrufe·Aktualisiert 6. Aug. 2026·2 SeitenEKG und Echokardiografie: Grundlagen und Anwendungen
Vivien@vivien_mfa
1
of 2

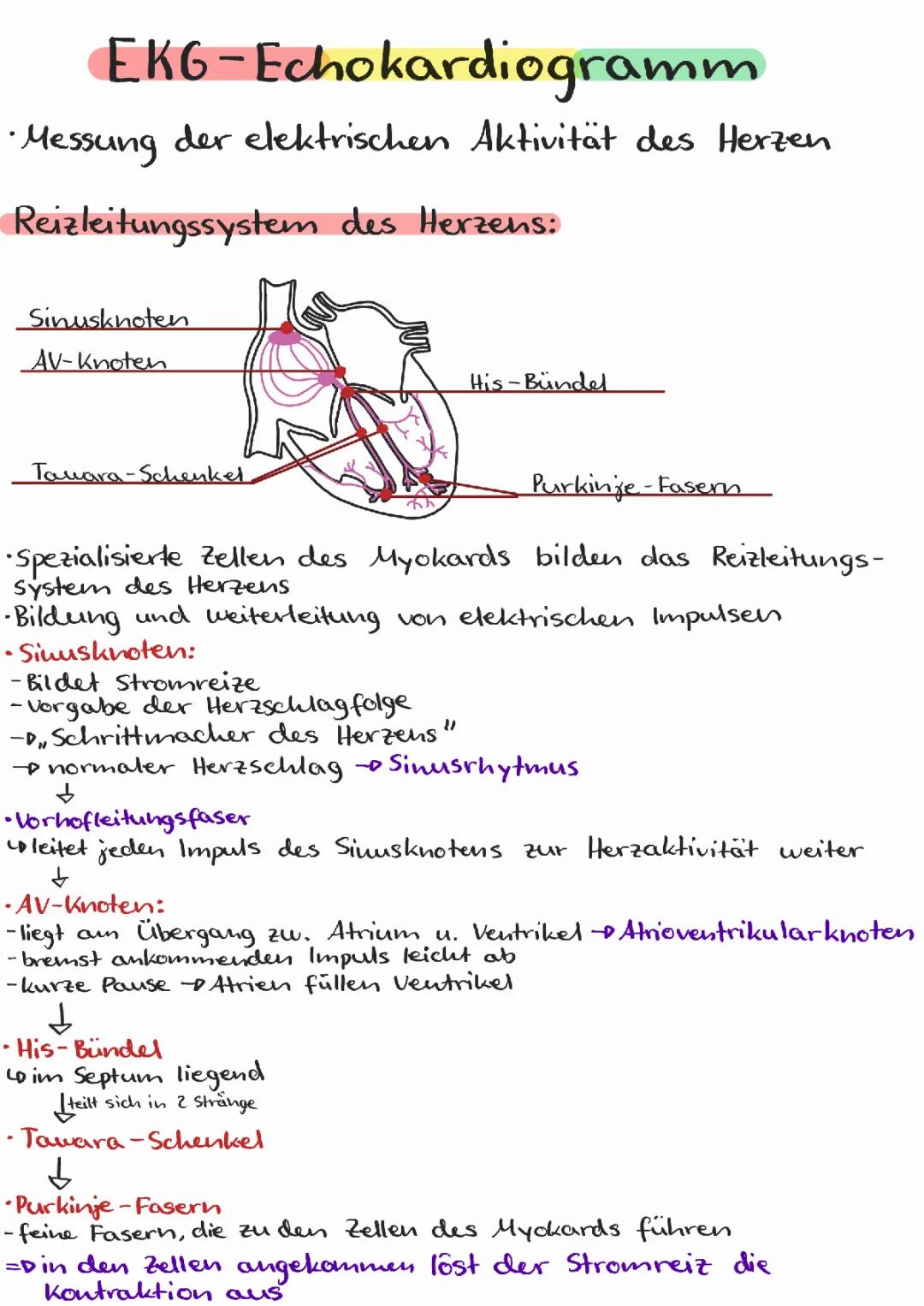

Das Reizleitungssystem des Herzens
Stell dir vor, dein Herz hat ein eigenes Stromnetz - das ist das Reizleitungssystem! Spezialisierte Zellen im Herzmuskel sorgen dafür, dass elektrische Impulse gebildet und weitergeleitet werden.
Der Sinusknoten ist dabei der Chef - er wird auch "Schrittmacher des Herzens" genannt. Er gibt den Takt vor und sorgt für den normalen Sinusrhythmus. Von dort wandert jeder Impuls über die Vorhofleitungsfasern weiter.
Der AV-Knoten liegt am Übergang zwischen Vorhöfen und Kammern und bremst den Impuls kurz ab. Diese kleine Pause ist wichtig, damit die Vorhöfe die Kammern richtig füllen können.
Über das His-Bündel und die Tawara-Schenkel gelangt der Impuls zu den feinen Purkinje-Fasern. Diese leiten ihn direkt zu den Herzmuskelzellen, wo er die Kontraktion auslöst - und dein Herz schlägt!
Merktipp: Der Weg des Impulses ist wie eine Staffel: Sinusknoten → AV-Knoten → His-Bündel → Tawara-Schenkel → Purkinje-Fasern
2
of 2

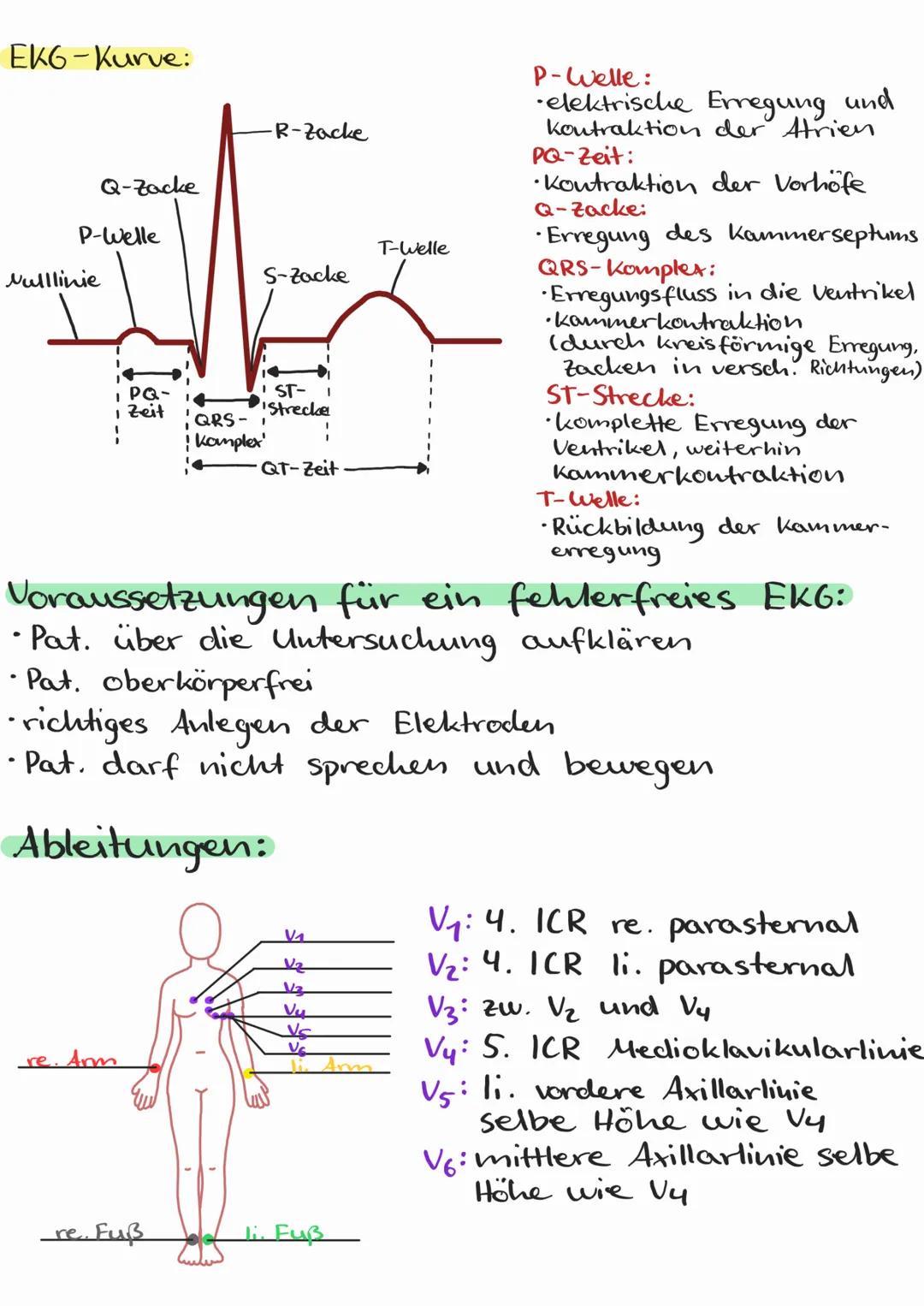

Die EKG-Kurve verstehen
Eine EKG-Kurve sieht auf den ersten Blick kompliziert aus, aber eigentlich erzählt jede Welle und Zacke eine Geschichte über deinen Herzschlag. Die P-Welle zeigt die elektrische Erregung der Vorhöfe, während der QRS-Komplex die Kammerkontraktion darstellt.
Die T-Welle markiert das Ende - hier bildet sich die Kammererregung zurück. Zwischen den Wellen gibt es wichtige Zeitintervalle wie die PQ-Zeit und die ST-Strecke, die Ärzten viel über die Herzfunktion verraten.
Für ein perfektes EKG müssen die Elektroden richtig platziert werden - am Oberkörper und an den Gliedmaßen. Der Patient sollte sich nicht bewegen oder sprechen, damit keine Störsignale das Ergebnis verfälschen.
Die verschiedenen Ableitungen (V1 bis V6) werden an bestimmten Punkten am Brustkorb angebracht. Jede zeigt das Herz aus einem anderen "Blickwinkel" - so entsteht ein vollständiges Bild der Herzaktivität.
Praxistipp: Die Elektroden müssen exakt positioniert werden - schon kleine Abweichungen können das Ergebnis beeinflussen!
