Das Elektrokardiogramm (EKG)ist ein wichtiges medizinisches Verfahren, das die...
Biologie2.140 aufrufe·Aktualisiert 29. Aug. 2026·2 SeitenEKG-Diagnostik und Befundung
J
josi @josi_wmhn
1
of 2

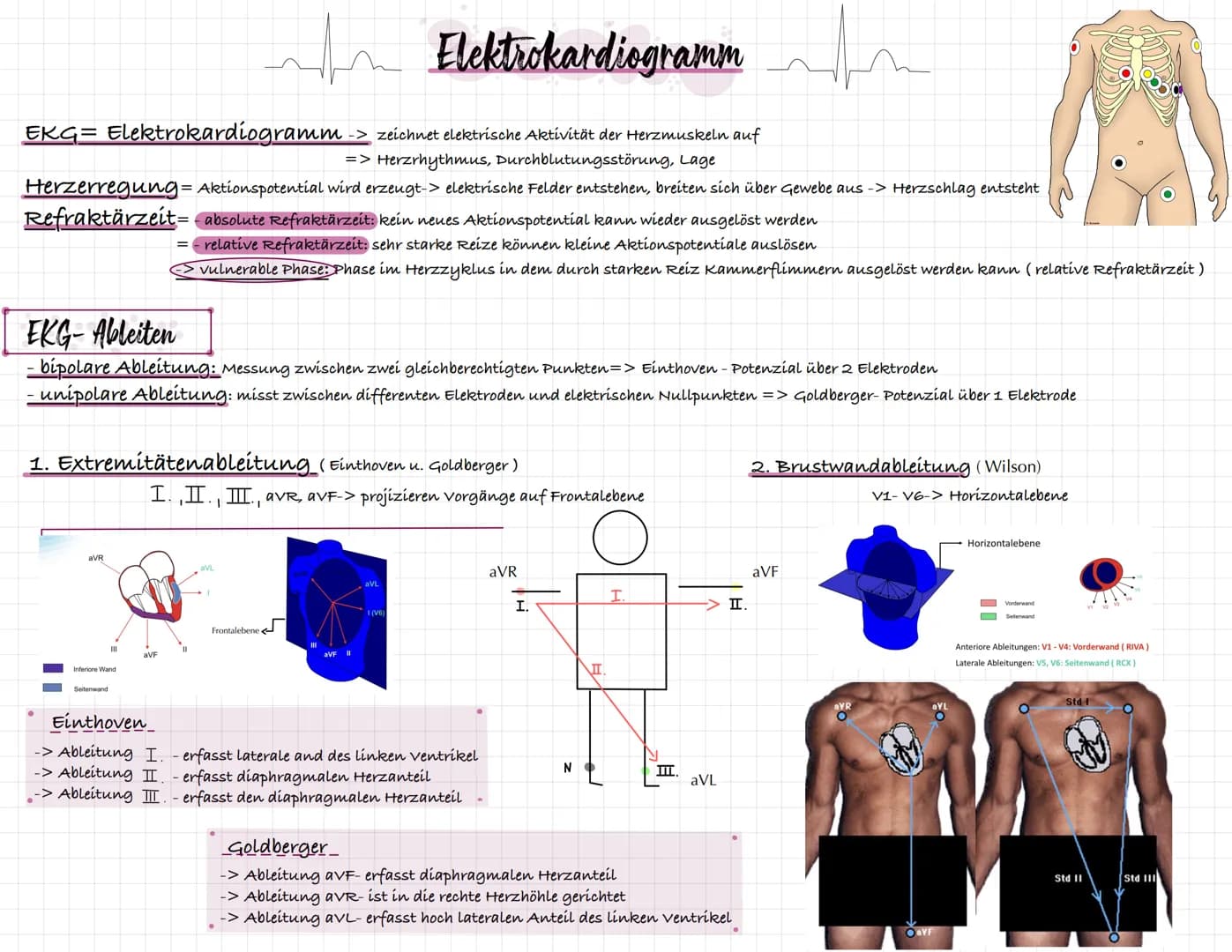

Grundlagen des EKG
Dein Herz funktioniert wie ein elektrischer Motor! Jeder Herzschlag entsteht durch ein Aktionspotential, das elektrische Felder erzeugt, die sich durch das Herzgewebe ausbreiten. Das EKG fängt genau diese elektrischen Signale auf.
Nach jedem Herzschlag gibt es die Refraktärzeit - eine Art "Erholungspause" für dein Herz. In der absoluten Refraktärzeit kann kein neues Signal ausgelöst werden. Die relative Refraktärzeit ist besonders gefährlich: Hier können starke Reize Kammerflimmern auslösen - das nennt man die vulnerable Phase.
Beim EKG-Ableiten gibt es verschiedene Techniken: Die bipolare Ableitung misst zwischen zwei gleichberechtigten Punkten (Einthoven), während die unipolare Ableitung zwischen einer Elektrode und einem Nullpunkt misst (Goldberger).
Wichtig zu wissen: Die Ableitungen I, II, III und aVR, aVL, aVF zeigen das Herz von vorne, während V1-V6 eine horizontale Sicht bieten - so können Ärzte genau lokalisieren, wo ein Problem liegt.
2
of 2

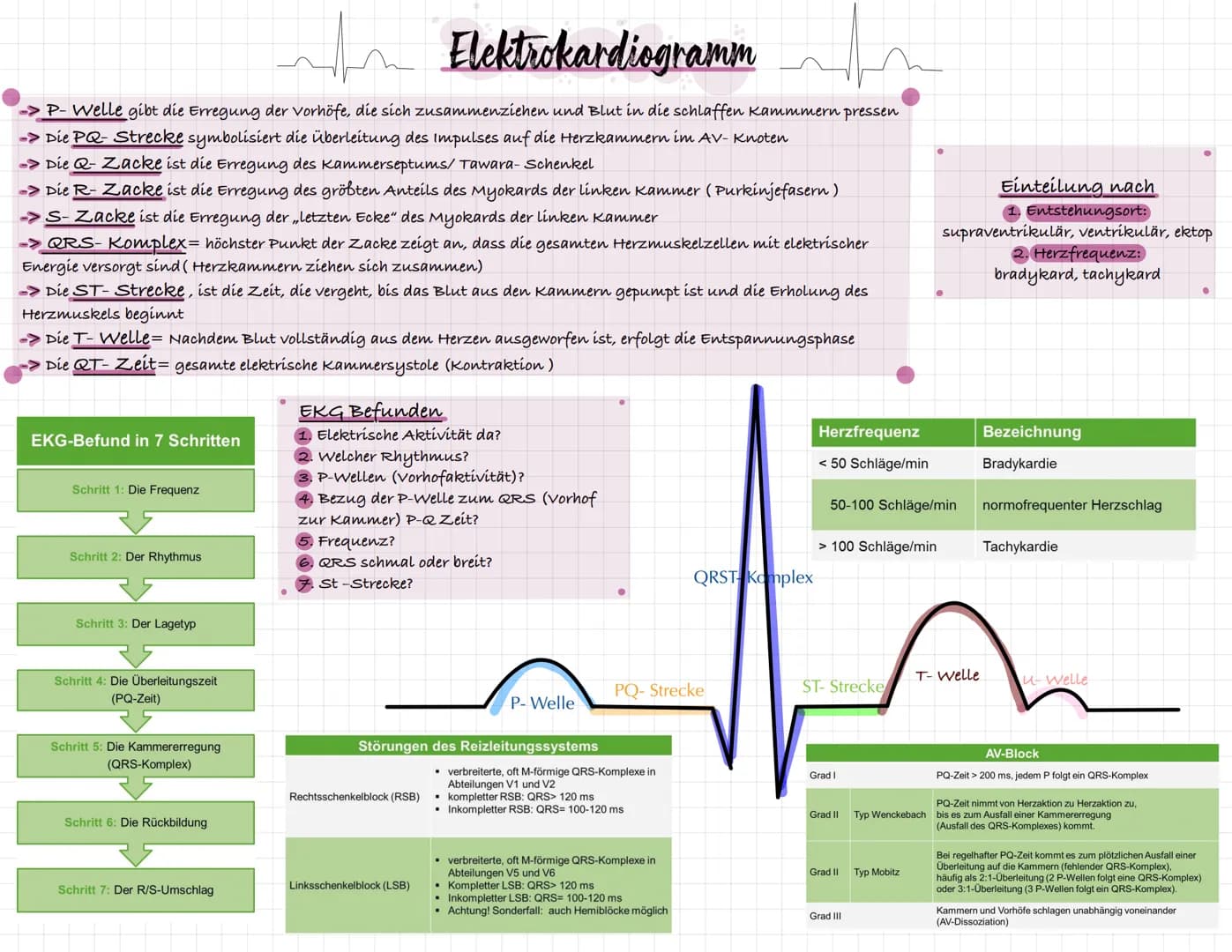

EKG-Kurve verstehen
Die EKG-Kurve erzählt die Geschichte jedes einzelnen Herzschlags! Jede Zacke und Welle hat ihre eigene Bedeutung und zeigt, was gerade in deinem Herzen passiert.
Die P-Welle startet das Ganze: Sie zeigt, wie sich deine Vorhöfe zusammenziehen und Blut in die entspannten Herzkammern pumpen. Die PQ-Strecke ist wie eine kleine Pause - hier wandert das elektrische Signal durch den AV-Knoten zu den Herzkammern.
Dann wird's richtig spannend: Die Q-Zacke zeigt die Erregung der Kammerscheidewand, die R-Zacke erfasst den Hauptteil der linken Herzkammer (hier passiert die meiste Aktion!), und die S-Zacke beendet das Spektakel mit der Erregung der "letzten Ecke" des Herzmuskels.
Merktipp: Stell dir vor, wie eine Welle durch dein Herz läuft - von den Vorhöfen über die Scheidewand bis in alle Winkel der Herzkammern. Genau das siehst du im EKG!
