Blitzschutz: So schützen Sie Ihr Zuhause

user profile picture
Ann-Katrin@annkatrin20

Blitze sind extrem gefährlich und können Menschen töten sowie Gebäude...

1
of 4

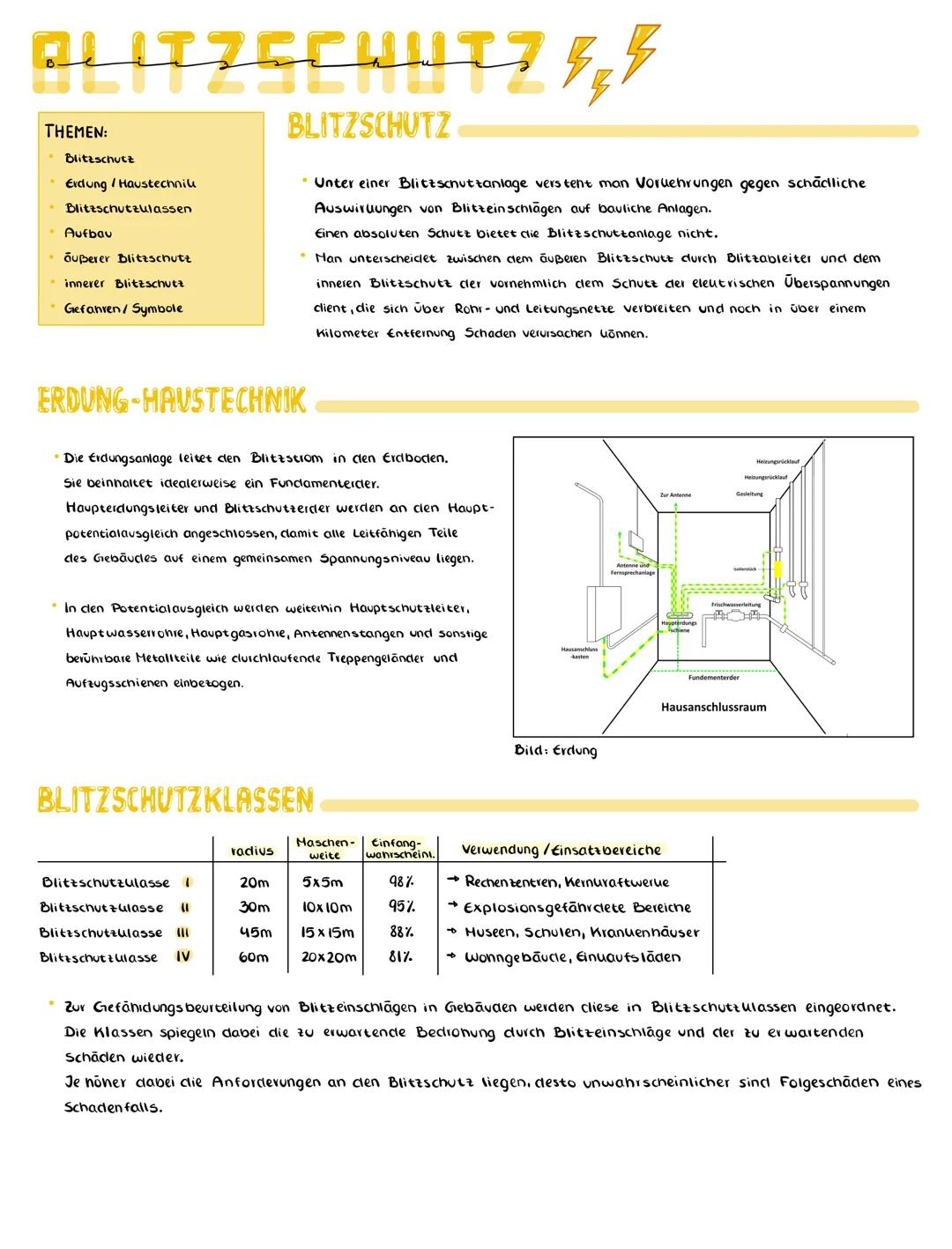

Blitzschutz – Seite 1

Grundlagen des Blitzschutzes

Blitzschutz rettet Leben und schützt Gebäude vor Schäden durch Blitzeinschläge. Dabei gibt es keinen 100%igen Schutz, aber moderne Anlagen reduzieren das Risiko erheblich.

Man unterscheidet zwischen äußerem Blitzschutz (Blitzableiter auf dem Dach) und innerem Blitzschutz (Schutz der Elektrogeräte). Der innere Schutz ist besonders wichtig, weil Überspannungen sogar über einen Kilometer weit Schäden verursachen können.

Die Erdungsanlage leitet den gefährlichen Blitzstrom sicher in den Boden ab. Alle metallischen Teile des Gebäudes werden dabei über den Hauptpotentialausgleich verbunden - von Wasserleitungen bis zu Treppengeländern.

Blitzschutzklassen bestimmen, wie gut ein Gebäude geschützt wird. Klasse I schützt Rechenzentren mit 98% Wahrscheinlichkeit, während Klasse IV für normale Wohngebäude mit 81% Schutz ausreicht.

Gut zu wissen: Die Maschenweite der Schutznetze wird kleiner, je höher die Schutzklasse ist - von 20x20m bei Klasse IV bis zu 5x5m bei Klasse I.

2
of 4

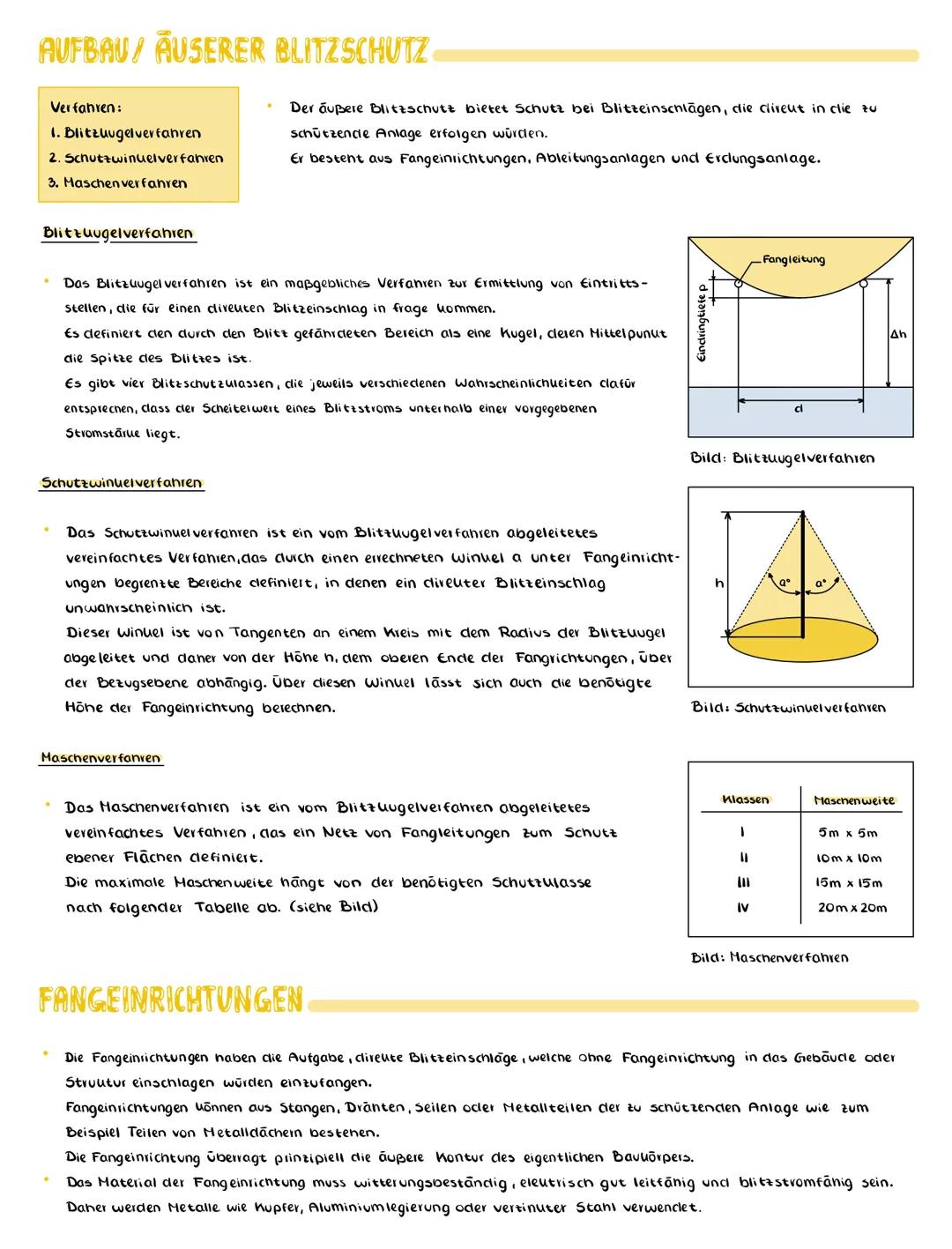

Blitzschutz – Seite 2

Äußerer Blitzschutz und Verfahren

Der äußere Blitzschutz fängt Blitze ab, bevor sie ins Gebäude einschlagen können. Er besteht aus Fangeinrichtungen, Ableitungsanlagen und der Erdungsanlage.

Das Blitzkugelverfahren ist das wichtigste Verfahren zur Planung. Es stellt sich den Blitz als Kugel vor, deren Mittelpunkt die Blitzspitze ist. So lässt sich berechnen, welche Bereiche gefährdet sind.

Beim Schutzwinkelverfahren wird ein Schutzwinkel unter den Fangeinrichtungen berechnet. In diesem geschützten Bereich ist ein direkter Blitzeinschlag sehr unwahrscheinlich. Das Maschenverfahren verwendet ein Netz aus Fangleitungen zum Schutz ebener Dächer.

Fangeinrichtungen bestehen aus Stangen, Drähten oder Seilen und überragen immer die Gebäudekontur. Sie müssen aus blitzstromfähigen Metallen wie Kupfer oder Aluminium gefertigt sein, damit sie den enormen Strom aushalten.

Merke dir: Die drei Verfahren (Blitzkugel, Schutzwinkel, Maschen) sind alle vom Blitzkugelverfahren abgeleitet - es ist das Grundprinzip für alle anderen.

3
of 4

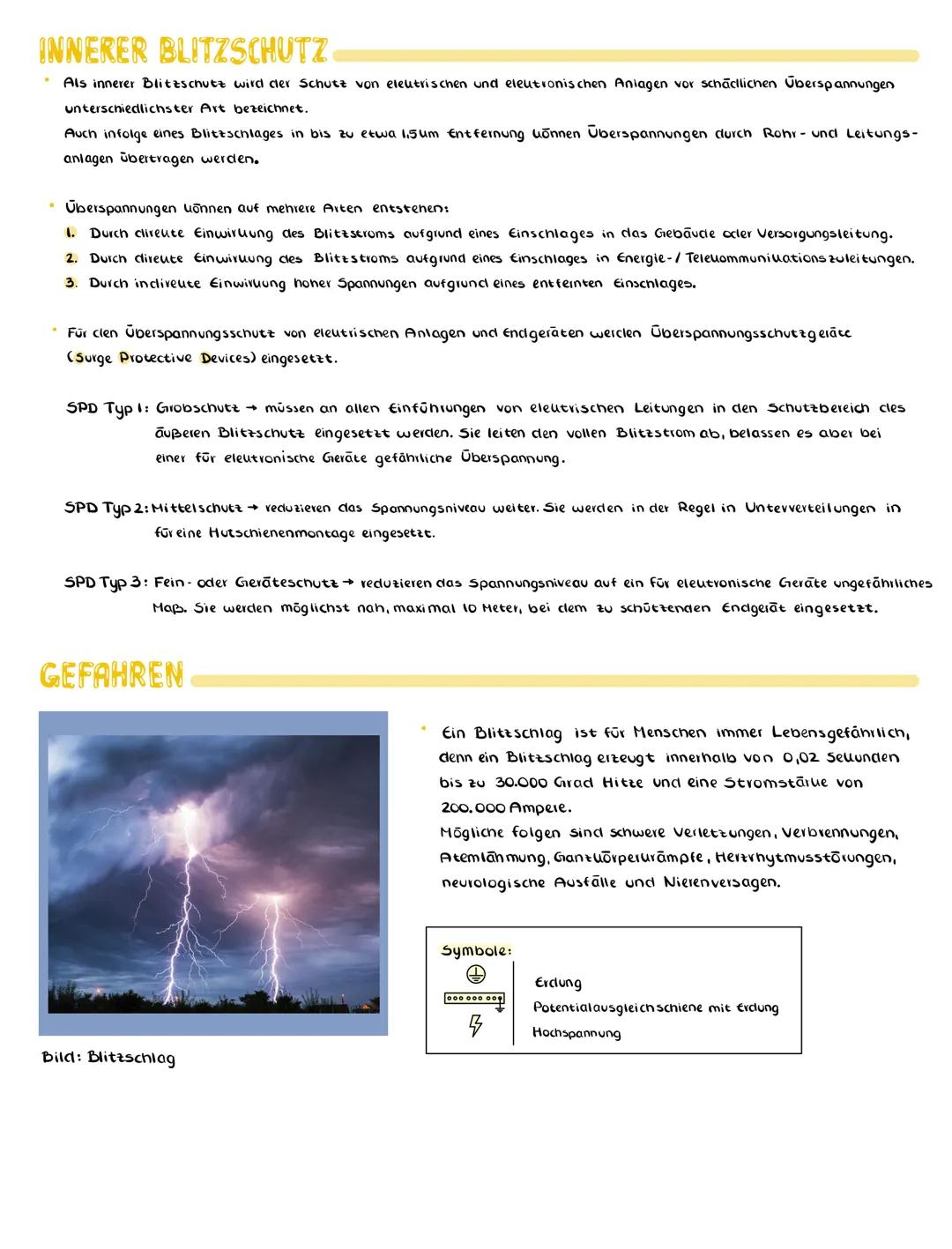

Blitzschutz – Seite 3

Innerer Blitzschutz und Gefahren

Innerer Blitzschutz schützt deine Elektrogeräte vor gefährlichen Überspannungen. Selbst Blitzeinschläge in 1,5 km Entfernung können noch über Leitungen Schäden verursachen.

Überspannungsschutzgeräte (SPD) arbeiten in drei Stufen: SPD Typ 1 (Grobschutz) leitet den Hauptblitzstrom ab, SPD Typ 2 (Mittelschutz) reduziert die Spannung weiter, und SPD Typ 3 (Feinschutz) schützt direkt am Gerät.

Die Geräte werden gestaffelt eingesetzt - vom Hausanschluss bis maximal 10 Meter vor dem zu schützenden Gerät. So wird die gefährliche Spannung Schritt für Schritt auf ungefährliche Werte reduziert.

Blitzschläge sind extrem gefährlich für Menschen: 30.000 Grad Hitze und 200.000 Ampere Stromstärke in nur 0,02 Sekunden! Mögliche Folgen reichen von Verbrennungen über Herzrhythmusstörungen bis zum Nierenversagen.

Lebenswichtig: Die drei SPD-Typen müssen immer zusammenarbeiten - ein einzelner Schutz reicht nicht aus, um elektronische Geräte sicher zu schützen.

4
of 4
Blitzschutz – Seite 4

Blitzschutzplanung in der Praxis

Der Blitzschutzplan zeigt die Dachaufsicht mit allen wichtigen Schutzeinrichtungen. Hier siehst du, wie Fangleitungen und Ableitungen praktisch angeordnet werden.

Die Maschenweite von 10x10m deutet auf Blitzschutzklasse II hin - typisch für explosionsgefährdete Bereiche. Der Schutzradius von 20m zeigt den Bereich an, in dem die Anlage wirksam schützt.

Fangleitungen verlaufen als Netz über das gesamte Dach, während Ableitungen den Strom sicher zur Erdung führen. Trennstellen ermöglichen Wartung und Messungen an der Anlage.

Die Planung muss alle baulichen Gegebenheiten berücksichtigen und die richtige Blitzschutzklasse für das jeweilige Gebäude wählen.

Praxis-Tipp: Jeder Blitzschutzplan muss individuell erstellt werden - Standardlösungen gibt es nicht, da jedes Gebäude andere Anforderungen hat.
