Abstände und Winkel berechnen - Grundlagen der analytischen Geometrie

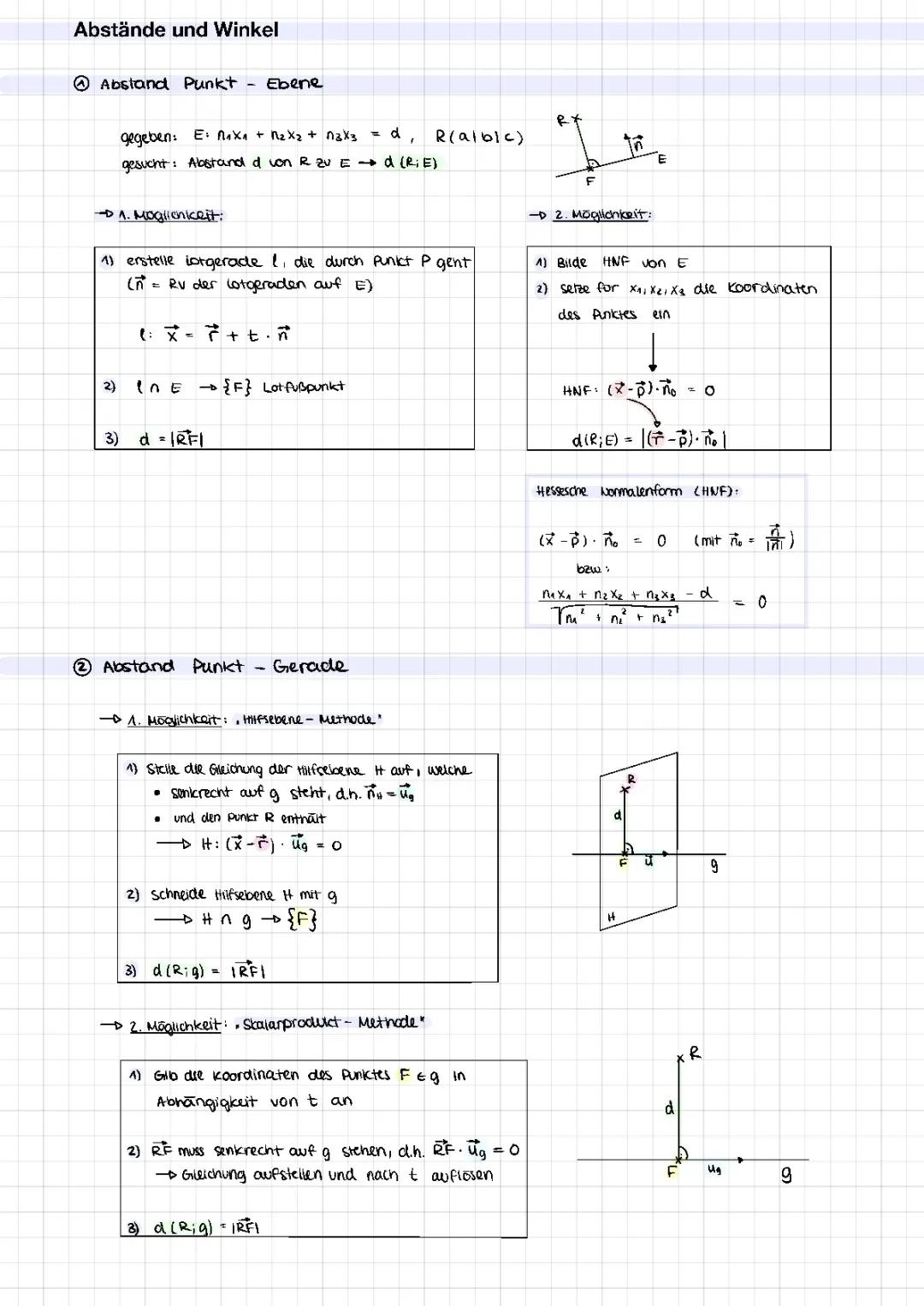

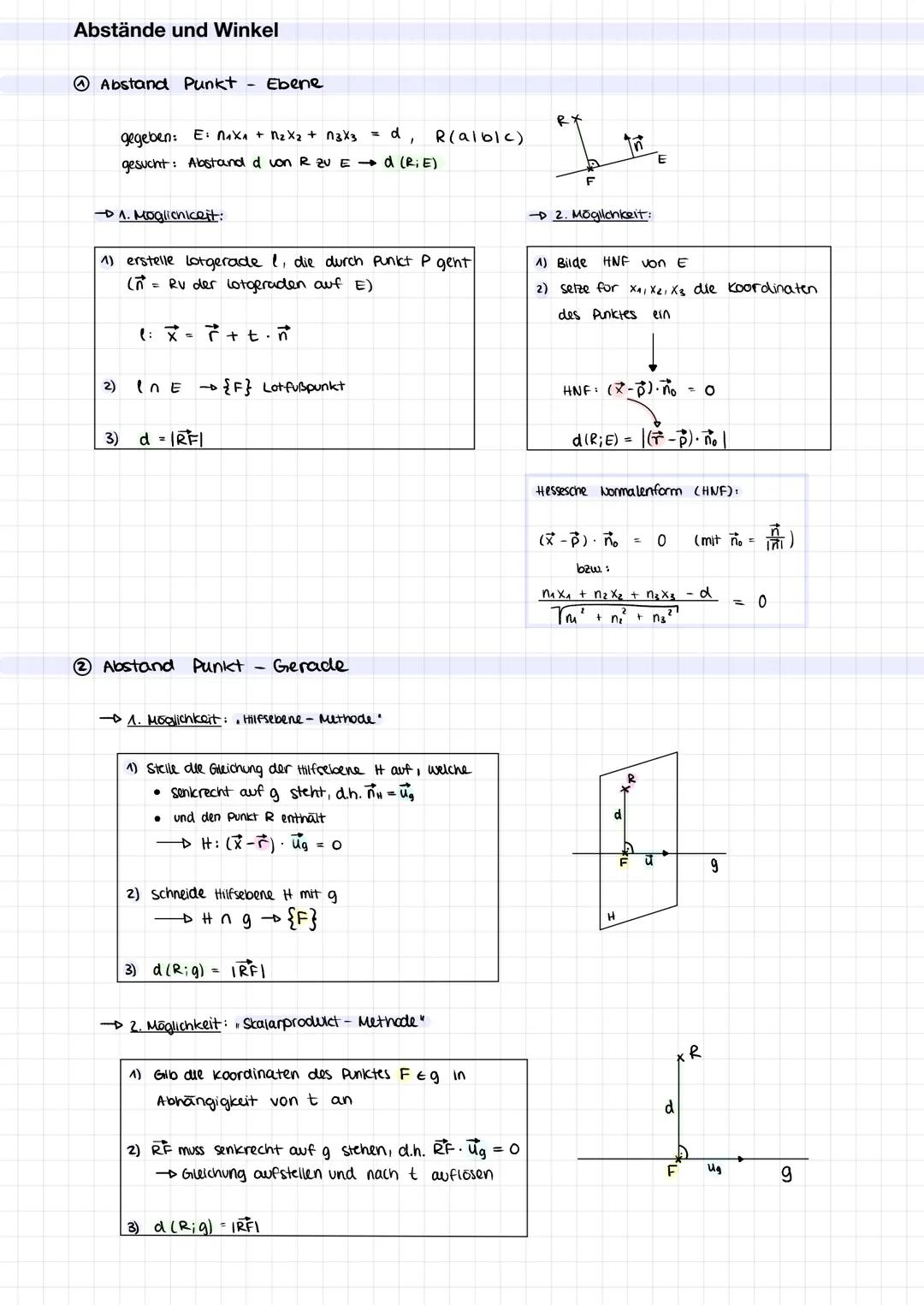

Abstände in der Raumgeometrie

Der Abstand zwischen einem Punkt und einer Ebene kann auf zwei Wegen berechnet werden. Bei der ersten Methode erstellst du eine Lotgerade durch den Punkt, bestimmst den Lotfußpunkt und berechnest den Abstand zwischen diesen Punkten.

Die zweite, elegantere Methode verwendet die Hessesche Normalenform (HNF). Ist die Ebene in HNF gegeben, musst du nur die Koordinaten des Punktes einsetzen: d(R;E) = |$(\vec{r} - \vec{p}) \cdot \vec{n}_0$|. Die HNF einer Ebene lautet: $(\vec{x} - \vec{p}) \cdot \vec{n}_0 = 0$ mit normiertem Normalenvektor $\vec{n}_0$.

Für den Abstand zwischen Punkt und Gerade kannst du entweder die "Hilfsebenen-Methode" anwenden, indem du eine Ebene durch den Punkt erstellst, die senkrecht zur Gerade steht, oder die "Skalarprodukt-Methode". Bei letzterer suchst du einen Punkt F auf der Gerade, sodass der Vektor $\vec{rF}$ senkrecht zur Gerade steht.

💡 Bei Abstandsberechnungen ist die HNF besonders praktisch, da sie direkt den kürzesten Abstand liefert, ohne einen Schnittpunkt berechnen zu müssen.

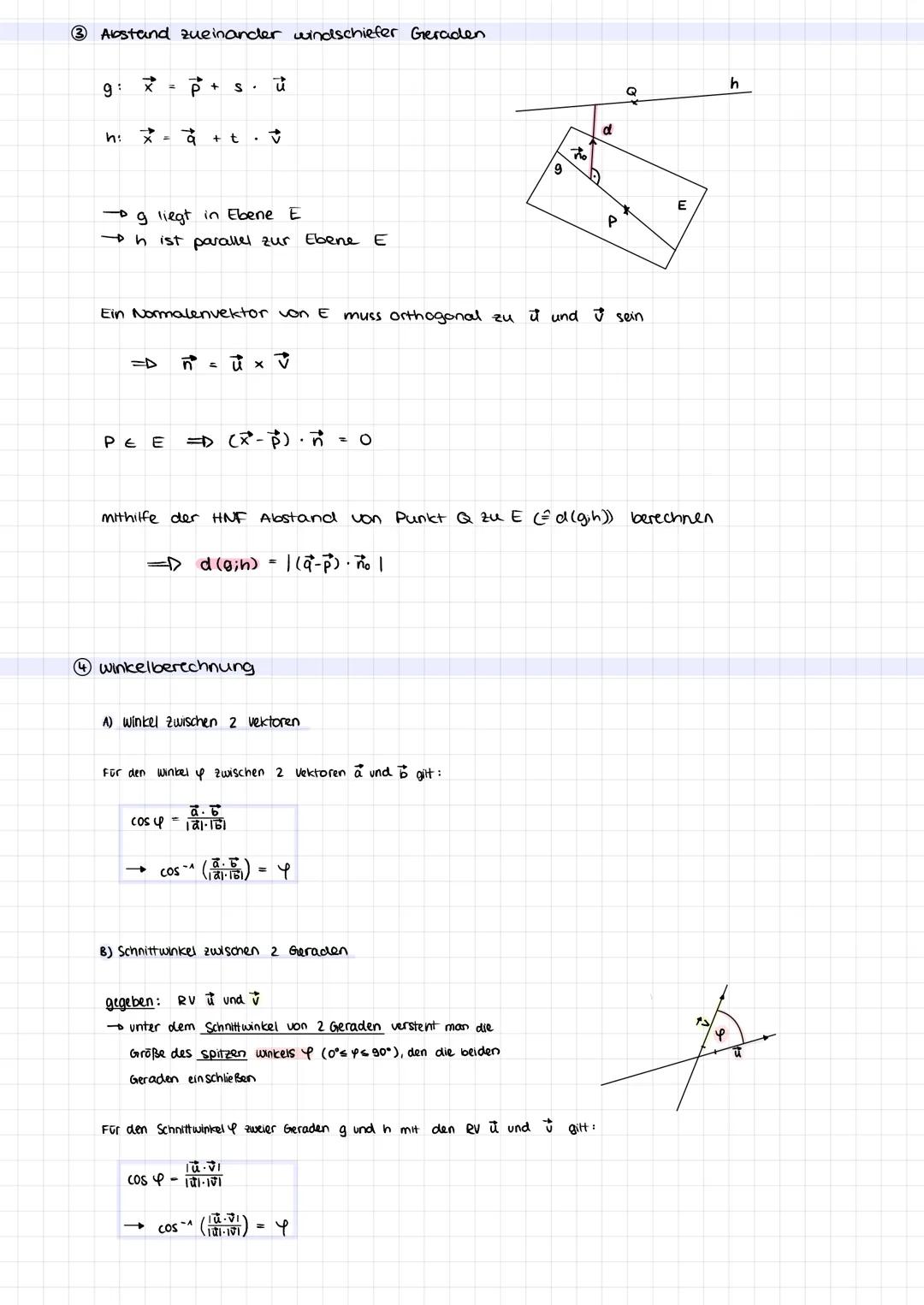

Abstände und Winkel im Raum

Der Abstand zwischen windschiefen Geraden (die sich nicht schneiden) lässt sich durch eine Hilfsebene bestimmen. Liegt Gerade g in einer Ebene E und ist Gerade h parallel zu dieser, kannst du den Abstand mit der HNF berechnen: d(g||h) = |$(\vec{q} - \vec{p}) \cdot \vec{n}$|, wobei $\vec{n} = \vec{u} \times \vec{v}$ der Normalenvektor ist.

Für den Winkel zwischen zwei Vektoren $\vec{a}$ und $\vec{b}$ gilt die Formel: cos φ = $\frac{\vec{a} \cdot \vec{b}}{|\vec{a}| \cdot |\vec{b}|}$. Daraus lässt sich der Winkel φ = $\cos^{-1}(\frac{\vec{a} \cdot \vec{b}}{|\vec{a}| \cdot |\vec{b}|})$ berechnen.

Der Schnittwinkel zwischen zwei Geraden mit den Richtungsvektoren $\vec{u}$ und $\vec{v}$ wird als der spitze Winkel (0° ≤ φ ≤ 90°) definiert, der mit derselben Formel wie bei Vektoren berechnet wird.

💡 Bei windschiefen Geraden musst du zuerst sicherstellen, dass es sich tatsächlich um windschiefe Geraden handelt (keine gemeinsamen Punkte), bevor du den Abstand berechnest.

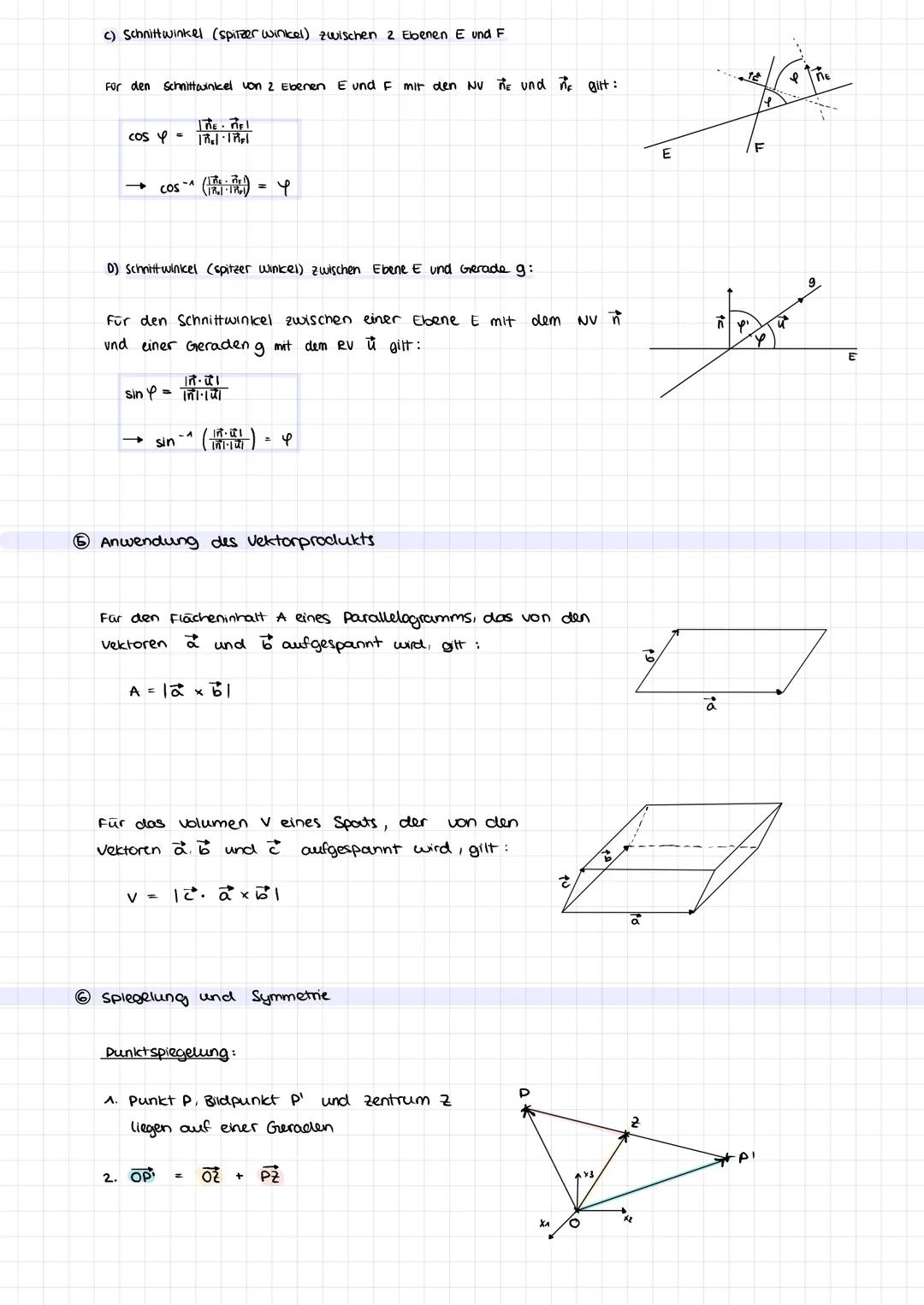

Schnittwinkel und Vektorprodukt

Der Schnittwinkel zwischen zwei Ebenen mit Normalenvektoren $\vec{n_E}$ und $\vec{n_F}$ ist der spitze Winkel φ, für den gilt: cos φ = $\frac{|\vec{n_E} \cdot \vec{n_F}|}{|\vec{n_E}| \cdot |\vec{n_F}|}$.

Bei einer Gerade und einer Ebene wird der Schnittwinkel über sin φ = $\frac{|\vec{n} \cdot \vec{v}|}{|\vec{n}| \cdot |\vec{v}|}$ berechnet, wobei $\vec{n}$ der Normalenvektor der Ebene und $\vec{v}$ der Richtungsvektor der Gerade ist.

Das Vektorprodukt hat praktische Anwendungen: Der Flächeninhalt eines Parallelogramms, das von Vektoren $\vec{a}$ und $\vec{b}$ aufgespannt wird, beträgt A = |$\vec{a} \times \vec{b}$|. Das Volumen eines Spats, aufgespannt von drei Vektoren, berechnet sich mit V = |$\vec{c} \cdot (\vec{a} \times \vec{b})$|.

Bei einer Punktspiegelung an einem Zentrum Z liegen der Ausgangspunkt P, der Bildpunkt P' und Z auf einer Geraden, wobei gilt: $\vec{OP'} = \vec{OZ} + \vec{ZP'}$.

💡 Der Betrag des Vektorprodukts |$\vec{a} \times \vec{b}$| gibt nicht nur den Flächeninhalt an, sondern auch, wie "unabhängig" zwei Vektoren sind. Je größer der Wert, desto mehr stehen sie senkrecht zueinander.

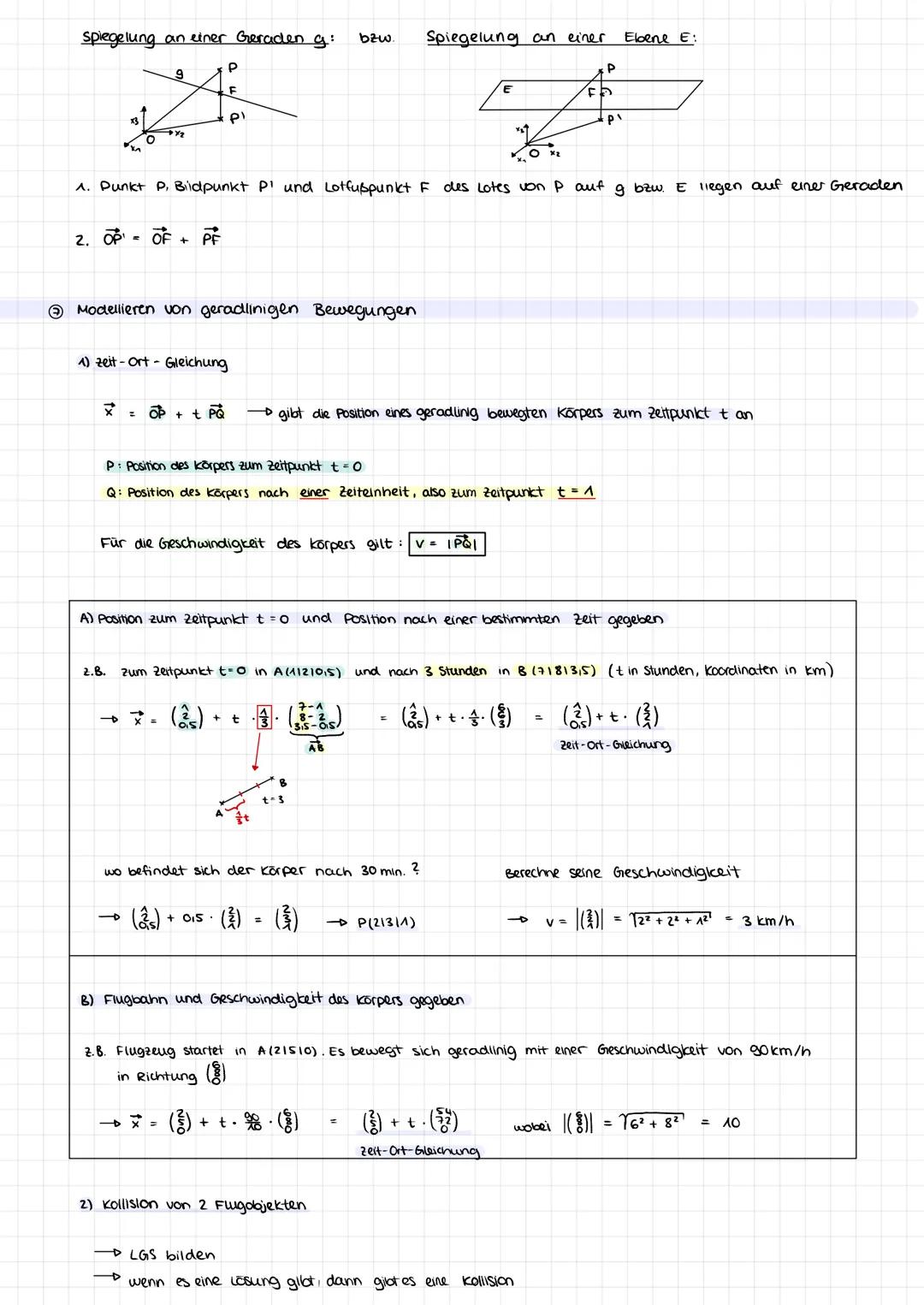

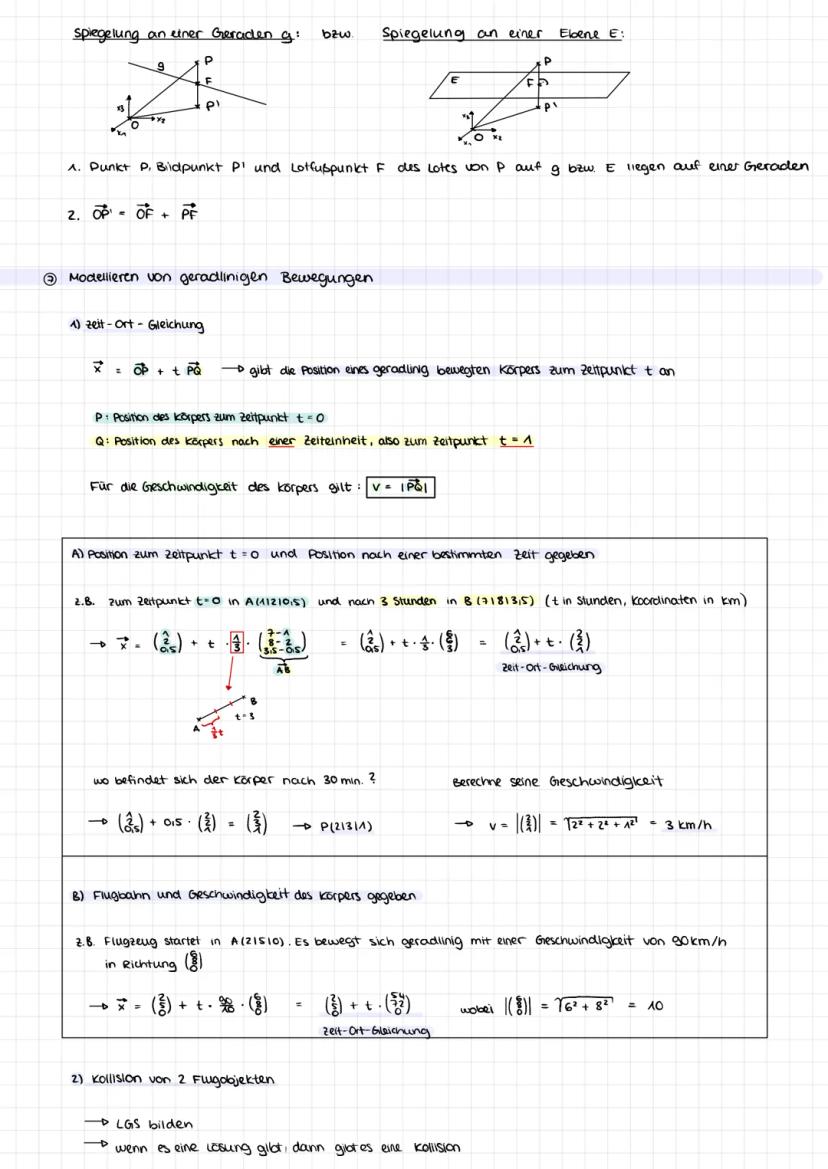

Spiegelungen und Bewegungen

Bei einer Spiegelung an einer Geraden oder Ebene liegen der Punkt P, der Bildpunkt P' und der Lotfußpunkt F (Lot von P auf die Gerade/Ebene) auf einer Geraden. Für den Bildpunkt gilt: $\vec{OP'} = \vec{OF} + \vec{FP}$.

Geradlinige Bewegungen lassen sich durch eine Zeit-Ort-Gleichung beschreiben: $\vec{x} = \vec{OP} + t\vec{PQ}$. Dabei ist P die Position zum Zeitpunkt t=0 und Q die Position nach einer Zeiteinheit. Die Geschwindigkeit ergibt sich aus v = |$\vec{PQ}$|.

Bei bekannten Positionen zu zwei verschiedenen Zeitpunkten kannst du die Zeit-Ort-Gleichung aufstellen, indem du den Anfangspunkt und den Richtungsvektor bestimmst. Ist die Flugbahn und Geschwindigkeit gegeben, musst du den Richtungsvektor normieren und mit der Geschwindigkeit multiplizieren.

Um eine Kollision von zwei Flugobjekten zu überprüfen, stellst du ein lineares Gleichungssystem auf. Eine Lösung bedeutet, dass eine Kollision stattfindet.

💡 Bei Bewegungsaufgaben ist es wichtig, die Einheiten $z.B. km/h, m/s$ im Blick zu behalten und gegebenenfalls umzurechnen, damit die Zeit-Ort-Gleichung konsistente Ergebnisse liefert.

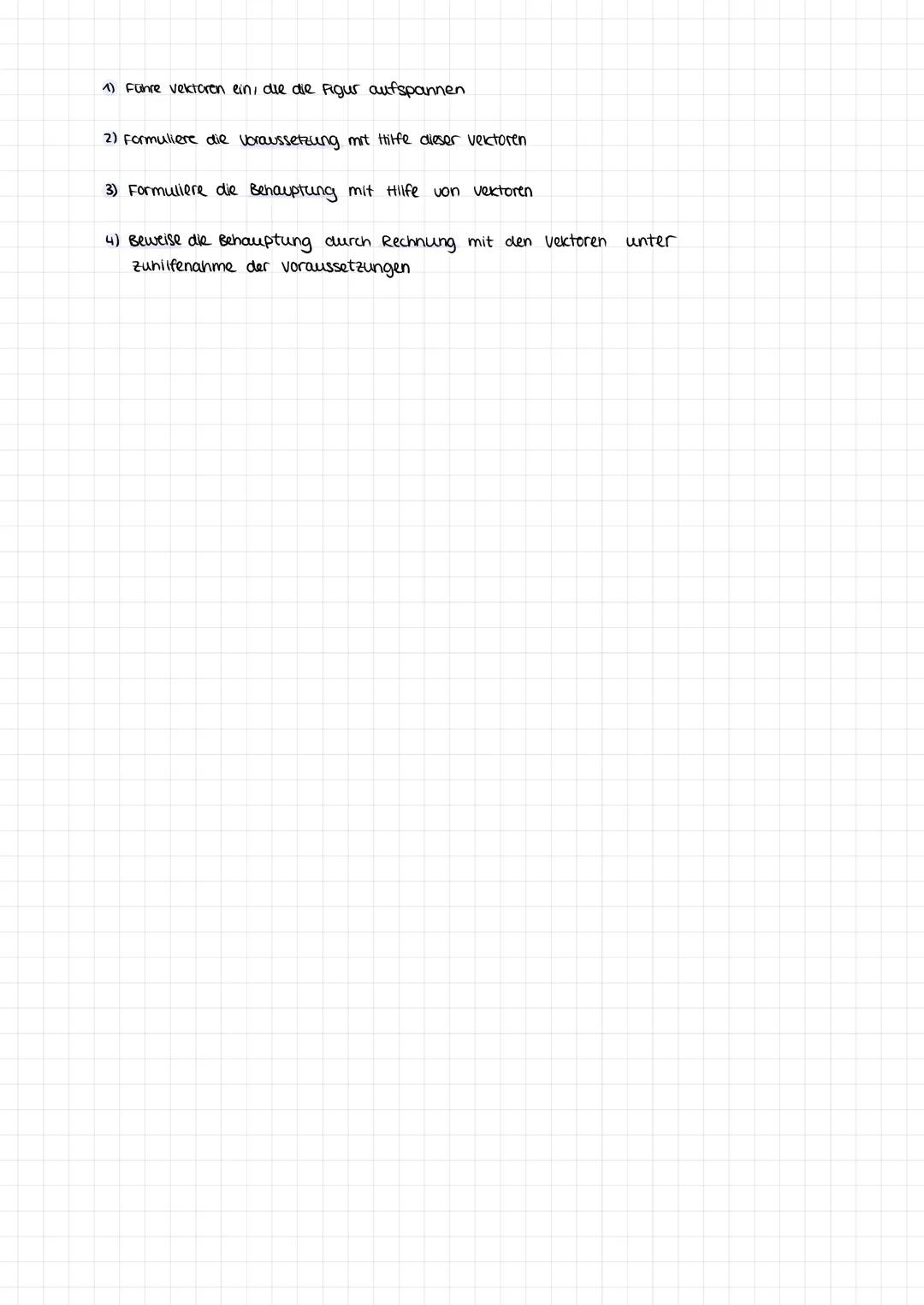

Vektorieller Beweis in der Geometrie

Für einen vektoriellen Beweis geometrischer Sachverhalte gehst du systematisch vor:

1. Führe Vektoren ein, die die zu untersuchende Figur aufspannen oder beschreiben
2. Formuliere die Voraussetzungen mithilfe dieser Vektoren in Form von Gleichungen
3. Formuliere die zu beweisende Behauptung ebenfalls als Vektorgleichung
4. Beweise die Behauptung durch Umformen der Vektorgleichungen unter Verwendung der Voraussetzungen

Vektorielle Beweise sind besonders elegant, weil sie komplexe geometrische Zusammenhänge auf algebraische Operationen zurückführen.

💡 Die Stärke des vektoriellen Beweisens liegt darin, dass du geometrische Probleme ohne Koordinaten rein algebraisch lösen kannst. Dies funktioniert oft einfacher als mit klassischen geometrischen Methoden.
