Grundlagen der Ebenen im Raum: Erklärung und Beispiele

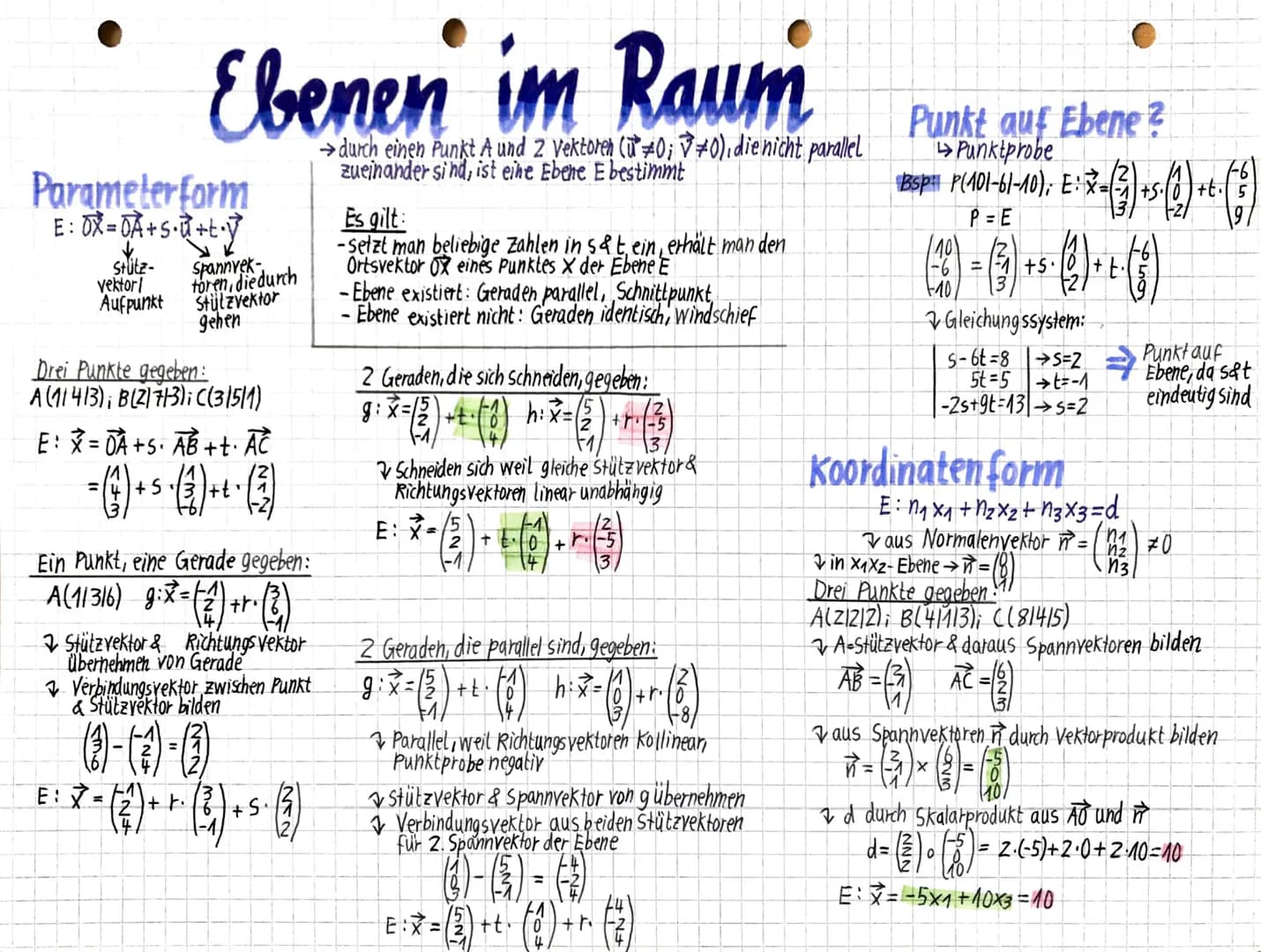

Parameterform einer Ebene

Die Parameterform ist wahrscheinlich die intuitivste Art, eine Ebene zu beschreiben. Du brauchst einen Stützvektor (Aufpunkt) und zwei Spannvektoren, die die Richtung der Ebene bestimmen.

Grundform: E: $\vec{x} = \vec{OA} + s\vec{u} + t\vec{v}$

Wenn du drei Punkte A, B, C gegeben hast, nimmst du einen als Stützvektor und bildest die anderen beiden zu Spannvektoren um: $\vec{AB}$ und $\vec{AC}$. Bei zwei sich schneidenden Geraden übernimmst du einen Stützvektor und beide Richtungsvektoren als Spannvektoren.

Wichtig: Die Spannvektoren dürfen nicht parallel zueinander sein, sonst erhältst du keine Ebene!

Um zu prüfen, ob ein Punkt auf der Ebene liegt, setzt du seine Koordinaten in die Parameterform ein und löst das entstehende Gleichungssystem. Gibt es eindeutige Werte für s und t, liegt der Punkt auf der Ebene.

Koordinatenform entsteht aus dem Normalenvektor $\vec{n}$ und hat die Form: E: $n_1x_1 + n_2x_2 + n_3x_3 = d$. Den Normalenvektor erhältst du durch das Vektorprodukt der Spannvektoren, d durch das Skalarprodukt mit dem Stützvektor.

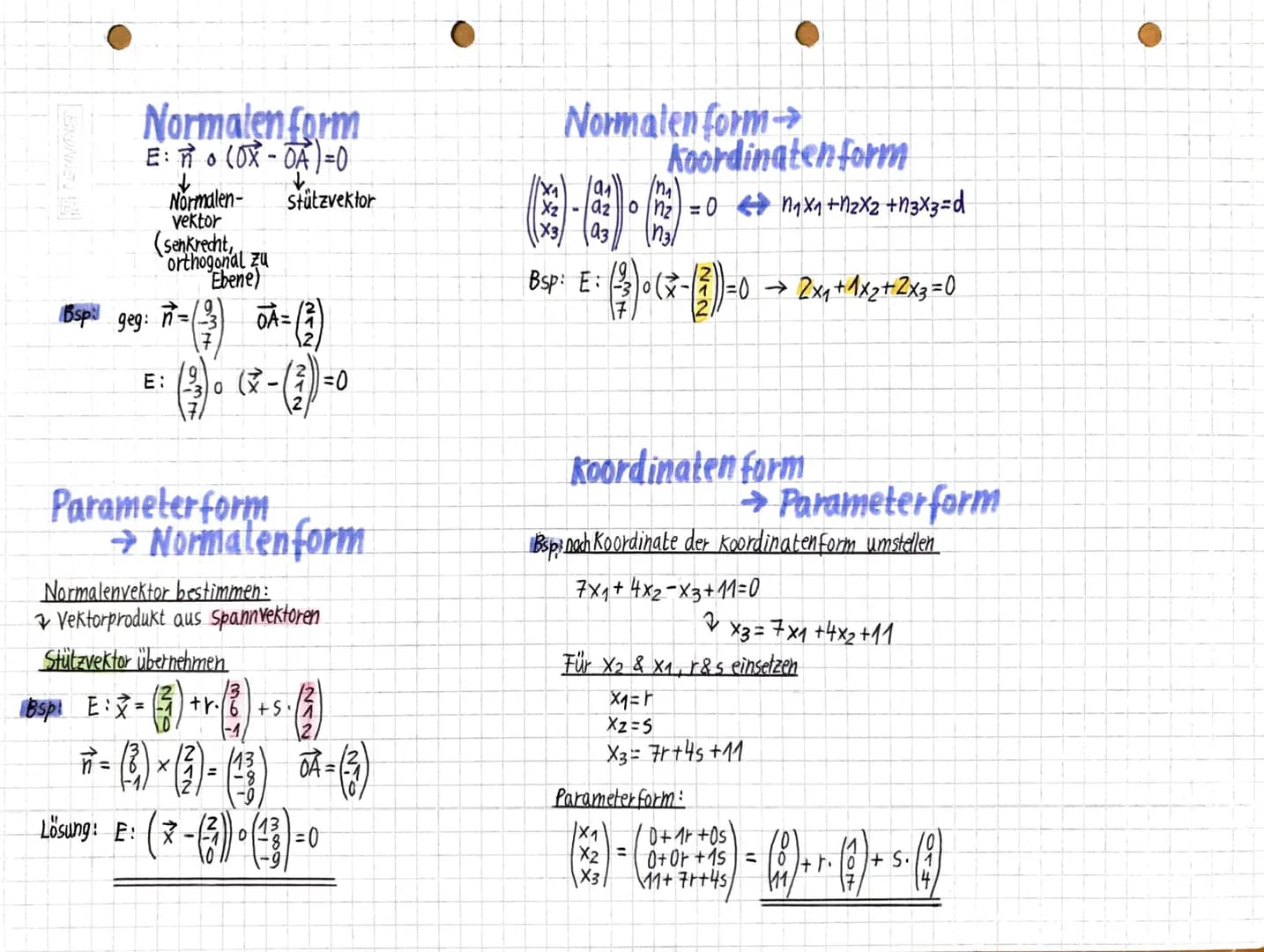

Normalenform und Umrechnung zwischen den Formen

Die Normalenform nutzt den Normalenvektor $\vec{n}$, der senkrecht zur Ebene steht: E: $\vec{n} \circ (\vec{x} - \vec{OA}) = 0$. Diese Form zeigt dir sofort die Orientierung der Ebene im Raum.

Von Parameterform zu Normalenform: Berechne den Normalenvektor durch das Vektorprodukt der beiden Spannvektoren und übernimm den Stützvektor. Das Vektorprodukt $\vec{u} \times \vec{v}$ steht automatisch senkrecht auf beiden Spannvektoren.

Von Normalenform zu Koordinatenform: Multipliziere das Skalarprodukt aus und bringe alles auf eine Seite. Aus $\vec{n} \circ \vec{x} = \vec{n} \circ \vec{OA}$ wird direkt $n_1x_1 + n_2x_2 + n_3x_3 = d$.

Tipp: Die Koordinatenform ist besonders praktisch für Berechnungen, während die Parameterform anschaulicher ist.

Von Koordinatenform zu Parameterform: Stelle nach einer Variablen um (meist $x_3$) und setze für die anderen beiden Parameter r und s ein. Der Stützvektor entsteht, wenn du r = s = 0 setzt.

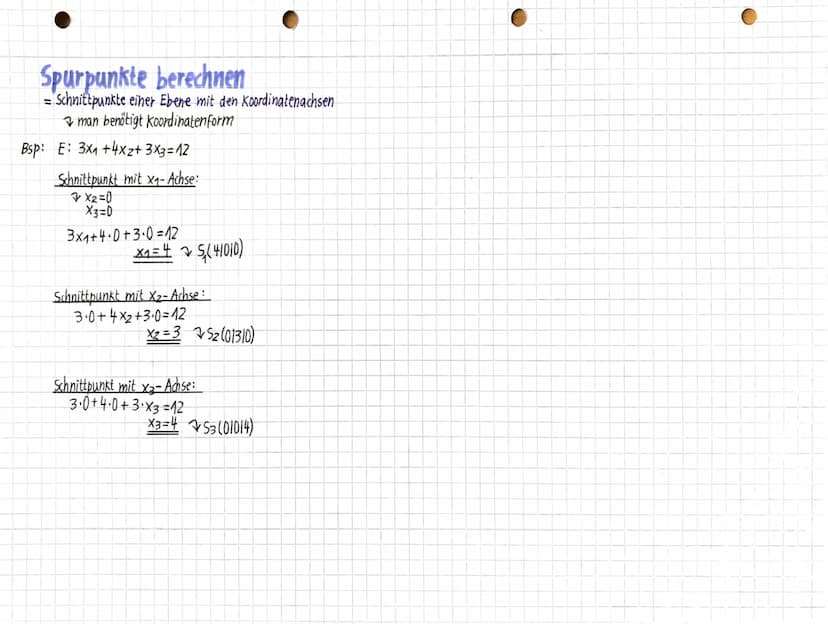

Spurpunkte berechnen

Spurpunkte sind die Schnittpunkte einer Ebene mit den drei Koordinatenachsen. Sie helfen dir, die Ebene im Koordinatensystem zu visualisieren und sind wichtig für technische Zeichnungen.

Du benötigst die Koordinatenform der Ebene. Für jeden Spurpunkt setzt du zwei Koordinaten auf null und löst nach der dritten auf.

Spurpunkt mit der $x_1$-Achse: Setze $x_2 = 0$ und $x_3 = 0$, löse nach $x_1$ auf. Spurpunkt mit der $x_2$-Achse: Setze $x_1 = 0$ und $x_3 = 0$, löse nach $x_2$ auf. Spurpunkt mit der $x_3$-Achse: Setze $x_1 = 0$ und $x_2 = 0$, löse nach $x_3$ auf.

Achtung: Nicht jede Ebene hat alle drei Spurpunkte! Wenn eine Koordinate in der Ebenengleichung fehlt, ist die Ebene parallel zu dieser Achse.

Im Beispiel E: $3x_1 + 4x_2 + 3x_3 = 12$ erhältst du die Spurpunkte $S_1(4|0|0)$, $S_2(0|3|0)$ und $S_3(0|0|4)$. Diese drei Punkte reichen aus, um die Ebene komplett zu beschreiben!

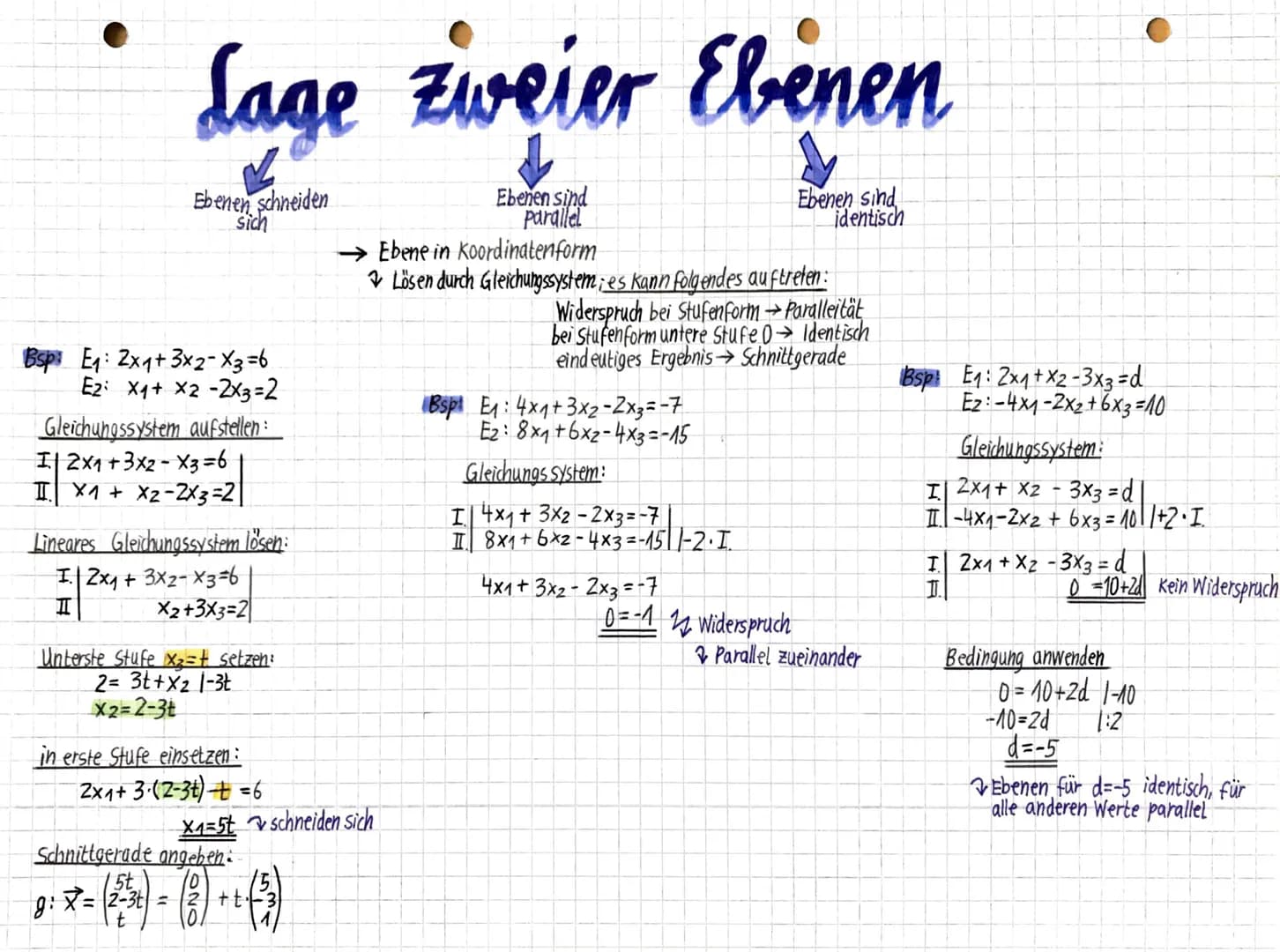

Lage zweier Ebenen

Zwei Ebenen können sich auf drei verschiedene Arten verhalten: Sie schneiden sich in einer Geraden, sind parallel zueinander oder sind identisch (deckungsgleich).

Stelle beide Ebenen als Koordinatenform dar und löse das entstehende lineare Gleichungssystem. Das Ergebnis verrät dir sofort die Lagebeziehung.

Eindeutige Lösung: Die Ebenen schneiden sich in einer Schnittgerade. Setze für eine Variable einen Parameter t ein und drücke die anderen Variablen durch t aus. Widerspruch $wie 0 = -31$: Die Ebenen sind parallel zueinander. Untere Stufe wird zu 0 = 0: Die Ebenen sind identisch.

Praxis-Tipp: Bei Aufgaben mit Parameter d kannst du durch Widerspruchsfreiheit bestimmen, für welche d-Werte die Ebenen identisch sind.

Die Schnittgerade gibst du in Parameterform an. Der Stützvektor entsteht, wenn du t = 0 setzt, der Richtungsvektor ist der Koeffizient von t. So verwandelst du ein abstraktes Gleichungssystem in eine anschauliche geometrische Lösung.
