Grundlagen des zentralen ebenen Kräftesystems

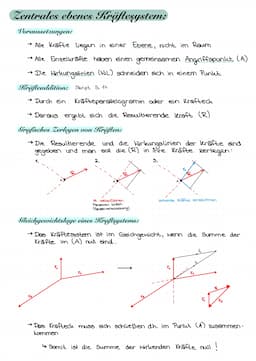

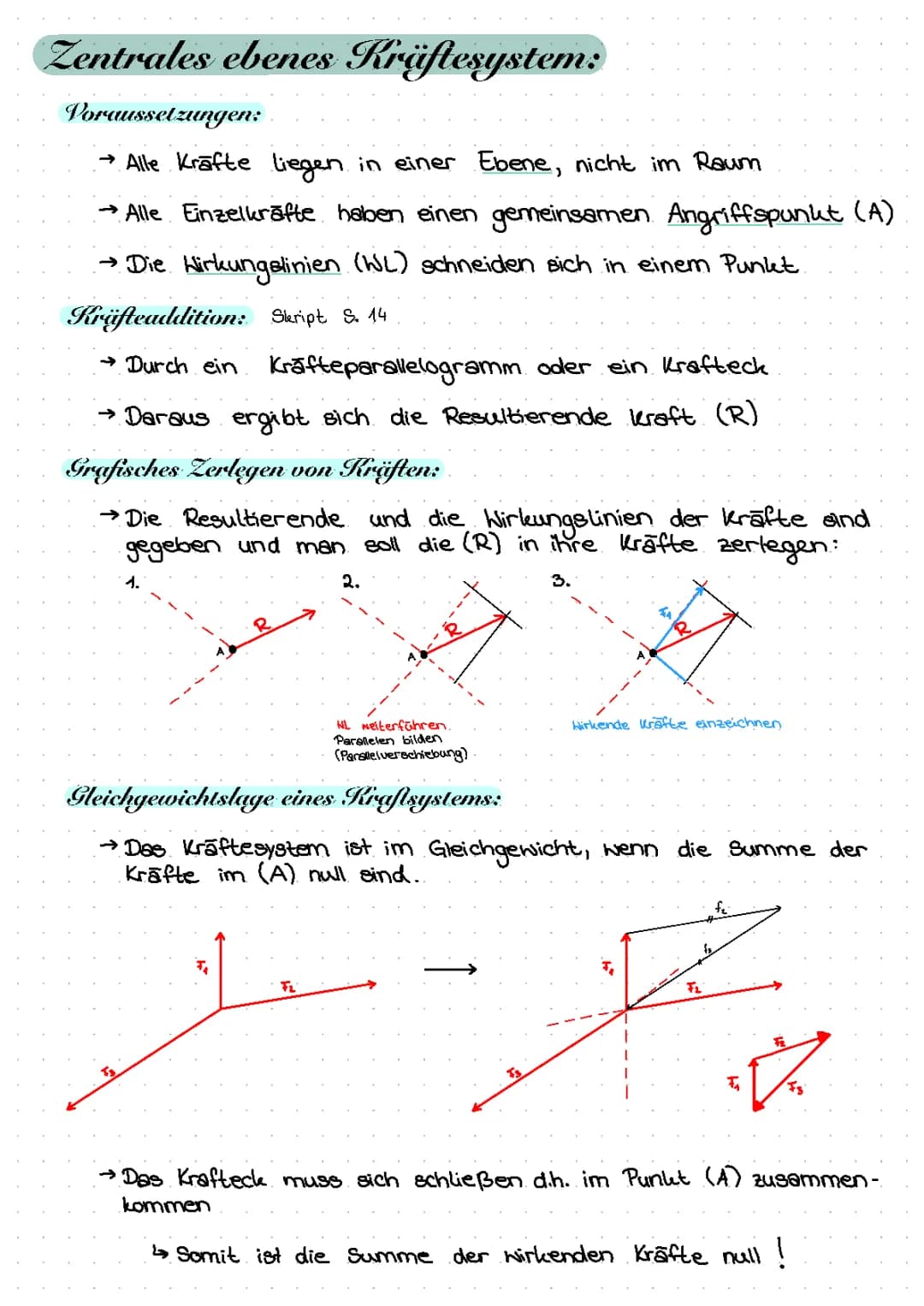

Zentrales ebenes Kräftesystem - Die Grundlagen

Du kennst das Problem: Mehrere Kräfte wirken auf einen Punkt, aber wie rechnest du damit? Bei einem zentralen ebenen Kräftesystem hast du es einfacher, weil alle Kräfte in einer Ebene liegen und sich in einem gemeinsamen Angriffspunkt treffen.

Die Kräfteaddition funktioniert wie Vektorrechnung - du kannst entweder ein Kräfteparallelogramm zeichnen oder die Kräfte in einem Krafteck aneinanderreihen. Das Ergebnis ist die resultierende Kraft (R), die alle Einzelkräfte zusammenfasst.

Beim grafischen Zerlegen machst du den umgekehrten Weg: Du kennst die Resultierende und willst wissen, aus welchen Einzelkräften sie besteht. Dazu zeichnest du Parallelen zu den gegebenen Wirkungslinien - schon hast du deine Kräfte zerlegt.

💡 Merktipp: Wenn das Krafteck sich schließt (alle Kräftevektoren bilden ein geschlossenes Polygon), ist das System im Gleichgewicht!

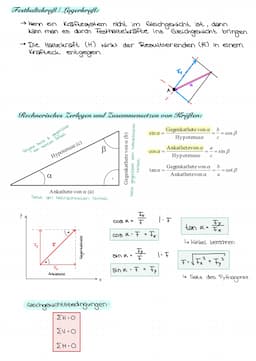

Festhaltekräfte und trigonometrische Grundlagen

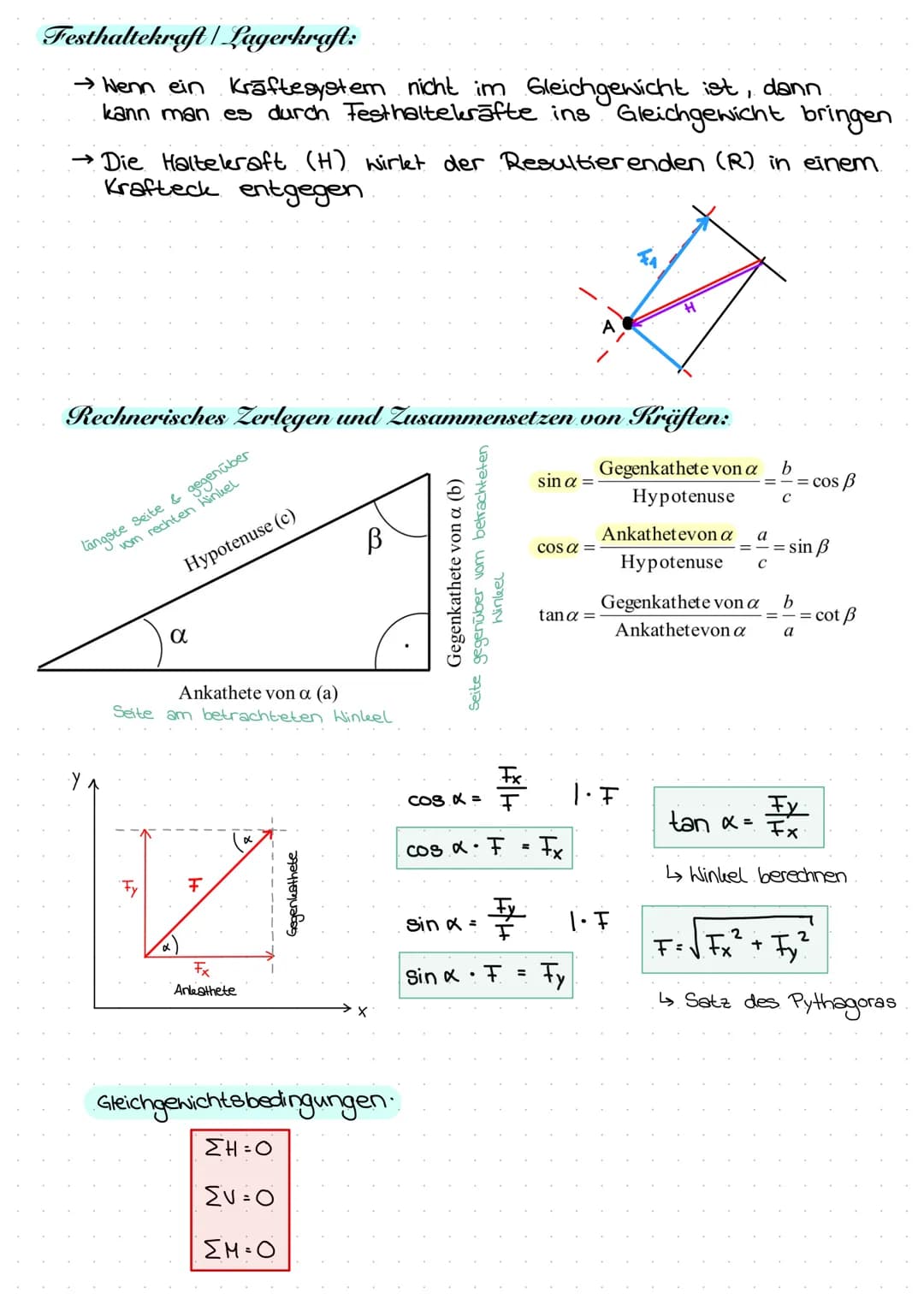

Wenn dein Kräftesystem nicht im Gleichgewicht ist, brauchst du Festhaltekräfte oder Lagerkräfte. Diese wirken der Resultierenden entgegen und bringen das System ins Gleichgewicht - wie ein starker Anker, der alles an Ort und Stelle hält.

Für die rechnerische Bearbeitung brauchst du Trigonometrie. Die wichtigsten Formeln kennst du schon: sin α = Gegenkathete/Hypotenuse, cos α = Ankathete/Hypotenuse und tan α = Gegenkathete/Ankathete.

Bei Kräften bedeutet das konkret: Fx = F · cos α (horizontale Komponente) und Fy = F · sin α (vertikale Komponente). Mit dem Pythagoras kriegst du die Gesamtkraft: F = √(Fx² + Fy²).

Die Gleichgewichtsbedingungen sind dein Werkzeug: ΣH = 0 (alle horizontalen Kräfte), ΣV = 0 (alle vertikalen Kräfte) und ΣM = 0 (alle Momente).

💡 Praxistipp: Definiere immer zuerst deine positiven Richtungen (z.B. → für horizontal, ↑ für vertikal) - das verhindert Vorzeichenfehler!

Rechnerische Kräfteaddition am Beispiel einer hängenden Lampe

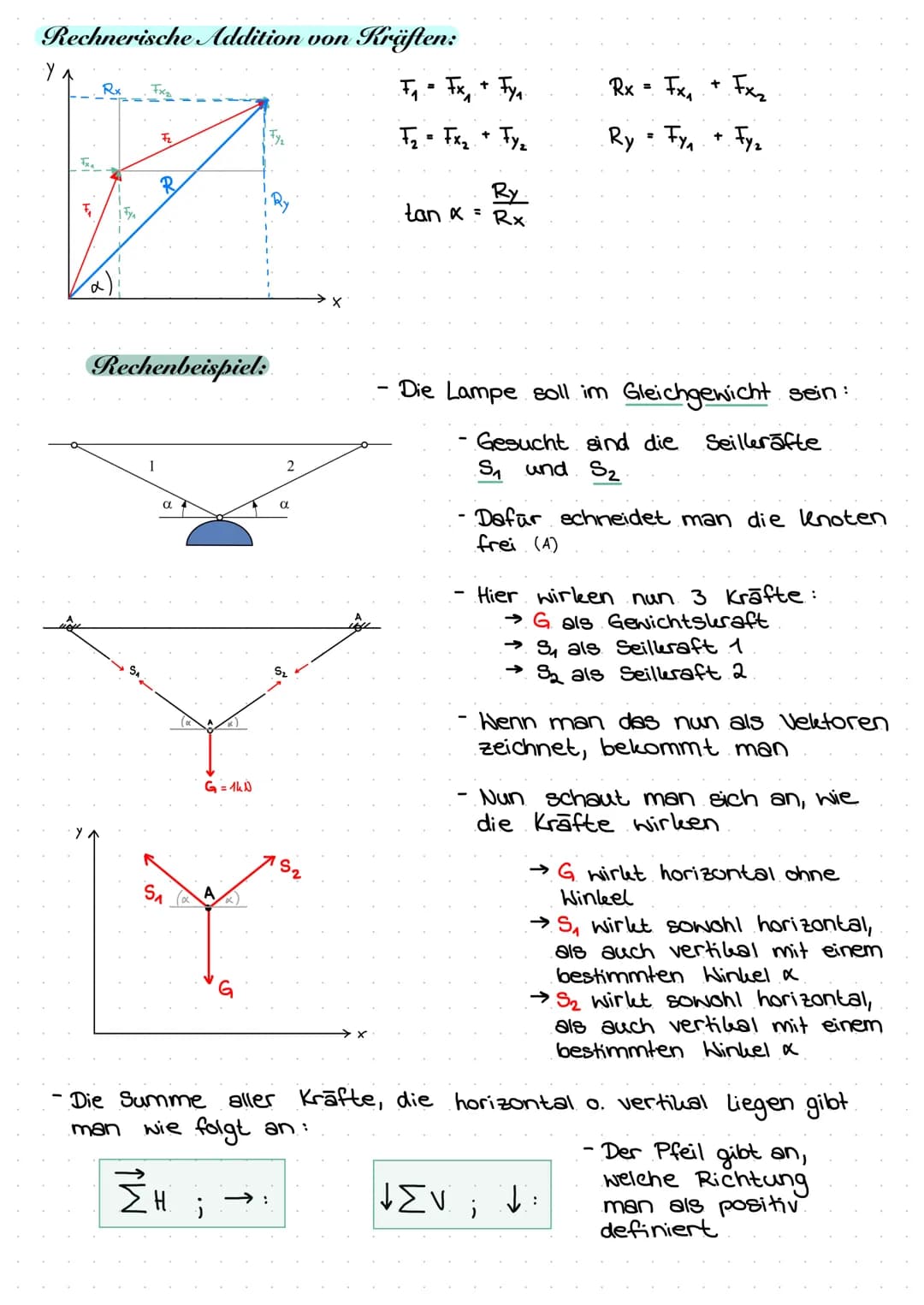

Jetzt wird's praktisch! Wenn du die rechnerische Addition von Kräften beherrschst, kannst du jedes statische Problem lösen. Du zerlegst jede Kraft in ihre x- und y-Komponenten und addierst diese getrennt: Rx = Fx1 + Fx2 und Ry = Fy1 + Fy2.

Das Lampenbeispiel zeigt dir, wie's geht: Eine Lampe hängt an zwei Seilen, die einen Winkel zur Vertikalen haben. Am Knoten (Punkt A) wirken drei Kräfte: die Gewichtskraft G nach unten und die beiden Seilkräfte S1 und S2 schräg nach oben.

Durch Freischneiden des Knotens machst du das Problem sichtbar. Du zeichnest alle Kräfte als Vektoren und bestimmst ihre Richtungen. Die Gewichtskraft G wirkt senkrecht nach unten, S1 und S2 wirken jeweils unter dem Winkel α.

Das Gleichgewicht stellst du über die Summen auf: ΣH → und ΣV ↓. Der Pfeil zeigt dir, welche Richtung du als positiv definierst - das ist entscheidend für die richtigen Vorzeichen.

💡 Wichtig: Beim Freischneiden von Knoten siehst du alle wirkenden Kräfte auf einen Blick - das ist der Schlüssel zum Verständnis!

Gleichungssystem aufstellen und lösen

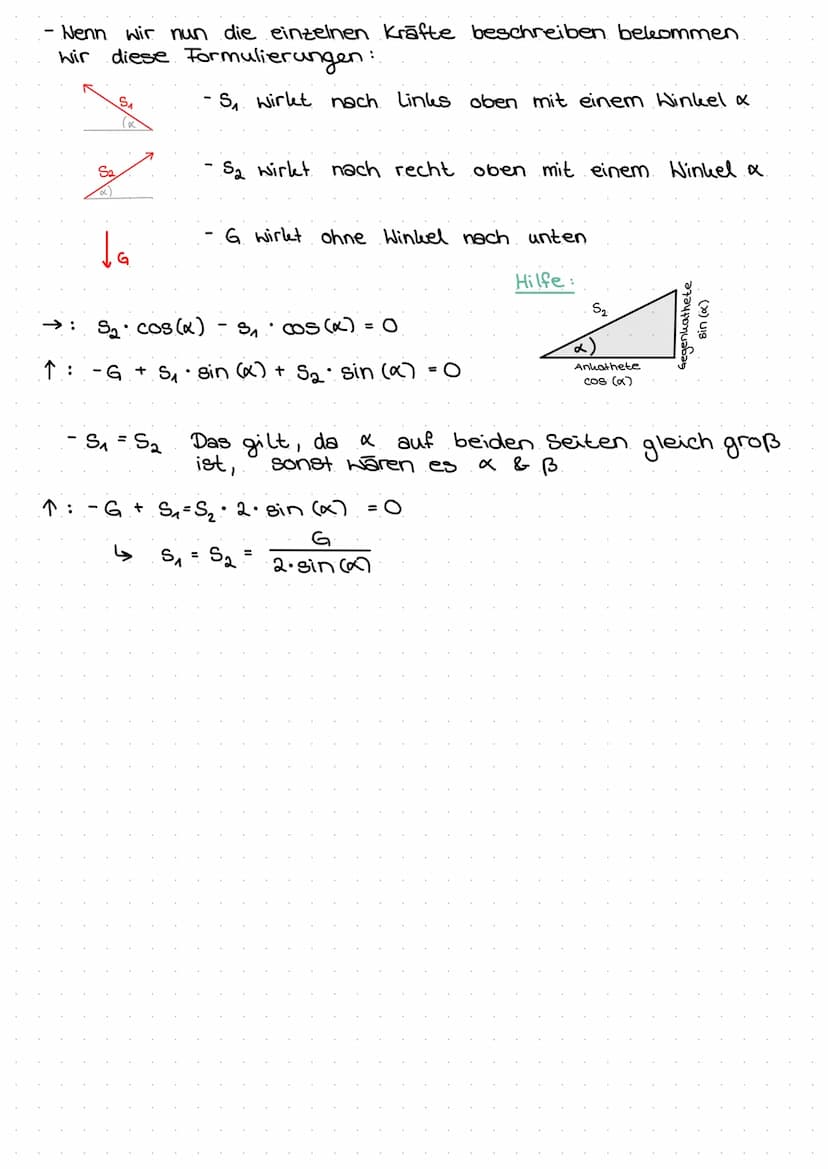

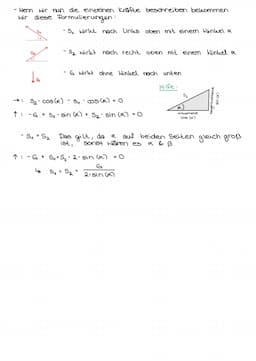

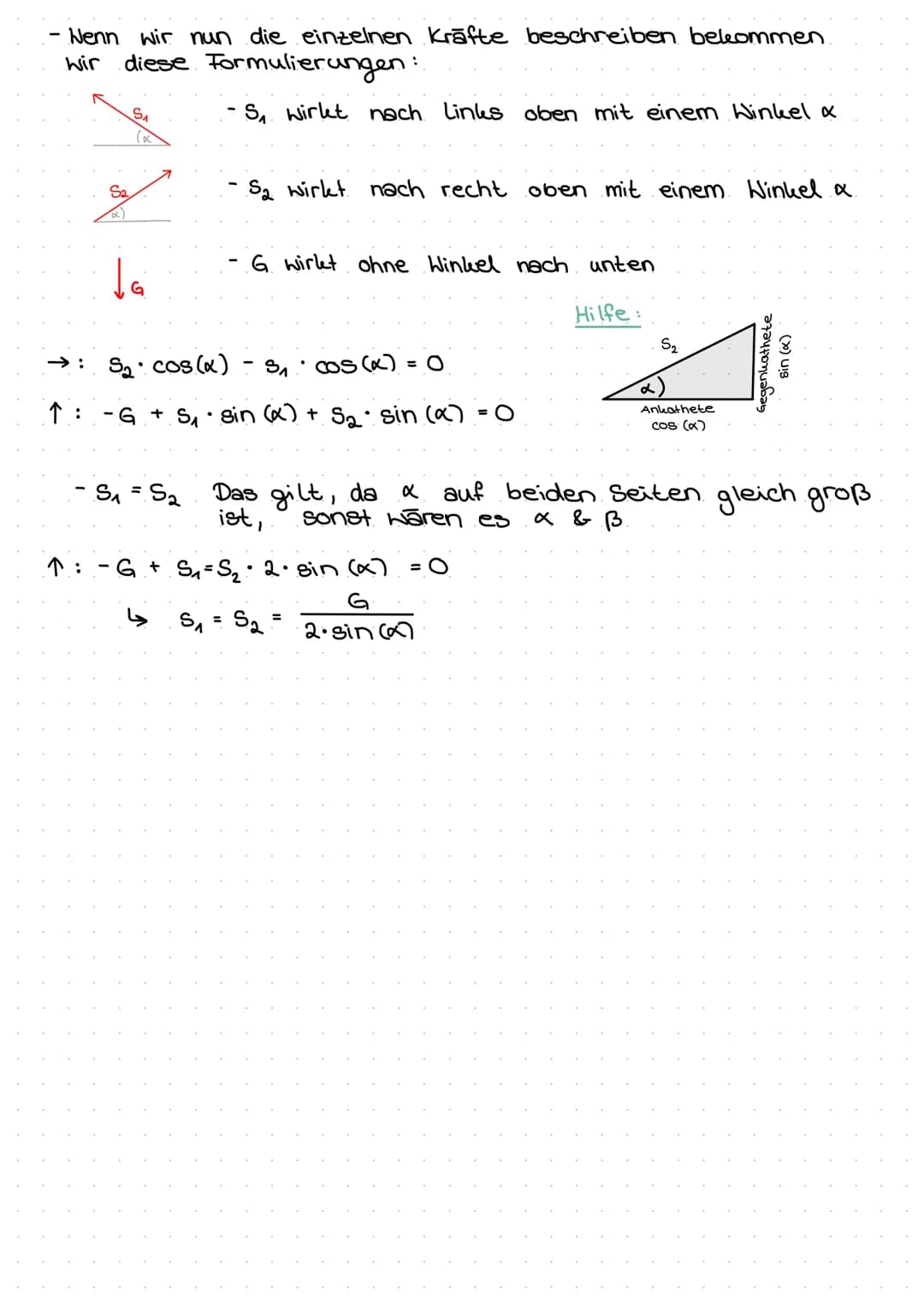

Hier kommt der mathematische Teil, aber keine Sorge - das System ist logisch aufgebaut! Für die Lampe beschreibst du jede Kraft in ihre horizontalen und vertikalen Anteile: S1 wirkt nach links oben, S2 nach rechts oben, G nach unten.

Die Gleichgewichtsbedingungen ergeben zwei Gleichungen:

• Horizontal: S2 · cos(α) - S1 · cos(α) = 0
• Vertikal: -G + S1 · sin(α) + S2 · sin(α) = 0

Aus der ersten Gleichung siehst du sofort: S1 = S2 (wenn die Winkel gleich sind). Das vereinfacht alles erheblich! Setzt du das in die zweite Gleichung ein, erhältst du: S1 = S2 = G/(2·sin(α)).

Das Ergebnis ist logisch: Je kleiner der Winkel α (je flacher die Seile), desto größer werden die Seilkräfte. Bei α = 90° wäre jede Seilkraft nur G/2 - bei sehr flachen Winkeln können die Seilkräfte riesig werden!

💡 Aha-Moment: Symmetrische Systeme haben oft symmetrische Lösungen - das vereinfacht die Rechnung erheblich!

Komplexeres Rechenbeispiel mit unsymmetrischen Kräften

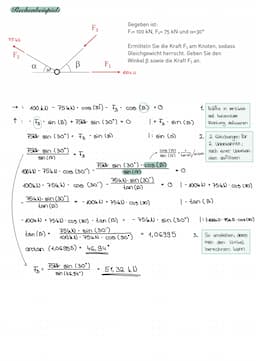

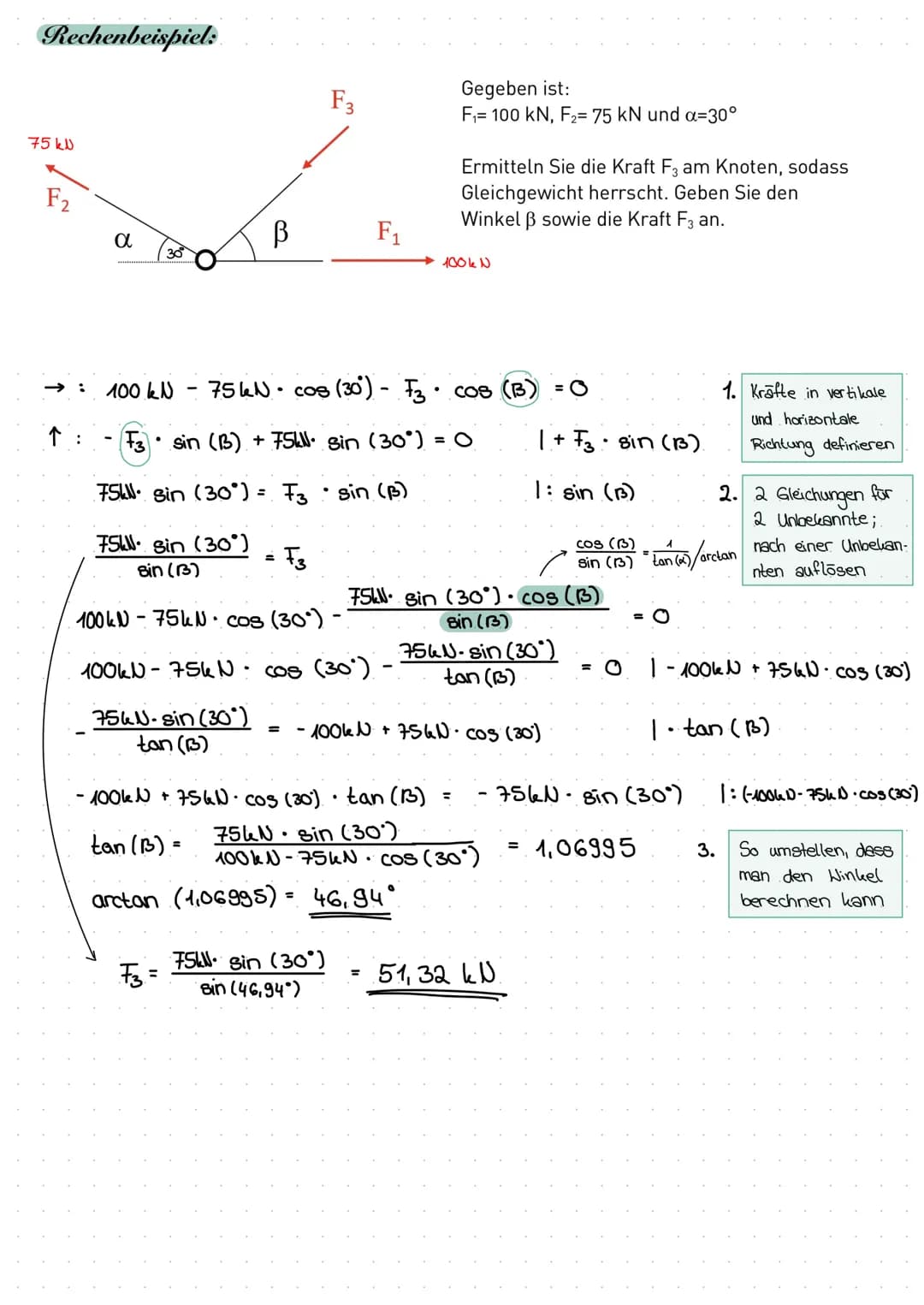

Jetzt packst du ein anspruchsvolleres Problem an! Gegeben sind F1 = 100 kN, F2 = 75 kN und α = 30°. Du suchst die Kraft F3 und den Winkel β, die für Gleichgewicht sorgen.

Der Lösungsweg bleibt gleich: Erst stellst du die Gleichgewichtsbedingungen auf. Horizontal: 100 kN - 75 kN·cos(30°) - F3·cos(β) = 0. Vertikal: -F3·sin(β) + 75 kN·sin(30°) = 0.

Aus der vertikalen Gleichung löst du F3 auf: F3 = 75 kN·sin(30°)/sin(β). Das setzt du in die horizontale Gleichung ein und formst nach dem Winkel um. Nach einigen Umformungen erhältst du: tan(β) = 75 kN·sin(30°)/(100 kN - 75 kN·cos(30°)) = 1,06995.

Das Endergebnis: β = 46,94° und F3 = 51,32 kN. Die systematische Herangehensweise funktioniert immer: Gleichungen aufstellen, nach einer Unbekannten auflösen, einsetzen, lösen.

💡 Erfolgsstrategie: Bei zwei Unbekannten brauchst du zwei Gleichungen - die Gleichgewichtsbedingungen in x- und y-Richtung liefern sie dir!
