Grundlagen der Elektrotechnik - Teil 1

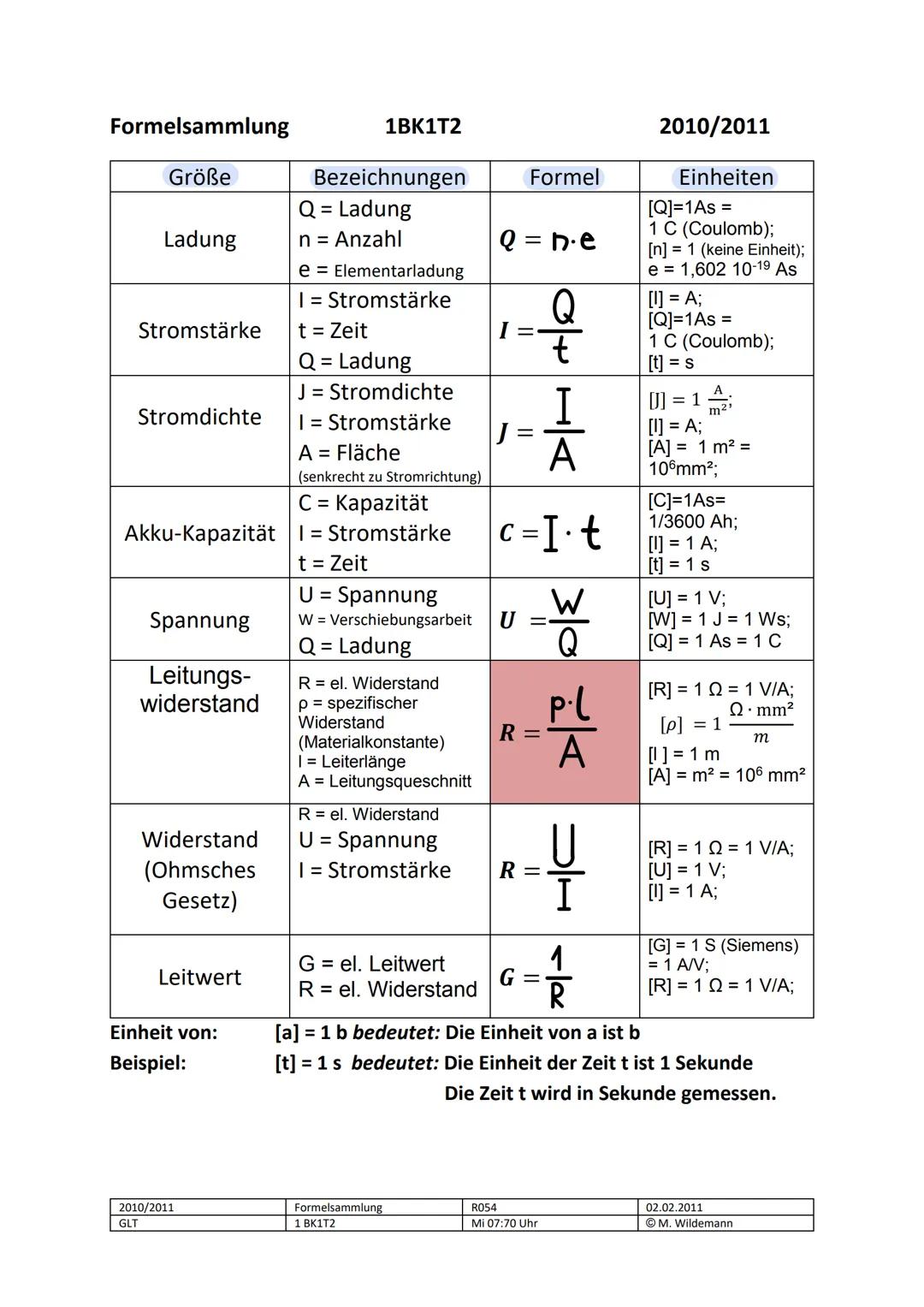

Ladung und Strom sind die Basis von allem Elektrischen. Die Ladung Q berechnest du mit Q = n × e, wobei n die Anzahl der Teilchen und e die Elementarladung ist. So kannst du verstehen, wie viel elektrische Ladung durch ein Material fließt.
Die Stromstärke I zeigt dir, wie schnell Ladung fließt: I = Q/t. Je mehr Ladung in kürzerer Zeit fließt, desto höher ist der Strom. Das ist wie bei einem Wasserrohr - mehr Wasser pro Sekunde bedeutet stärkeren Fluss.
Spannung U ist die treibende Kraft hinter dem Strom. Sie berechnet sich mit U = W/Q und zeigt, wie viel Energie pro Ladungseinheit zur Verfügung steht. Ohne Spannung kein Stromfluss - genau wie ohne Druckunterschied kein Wasserfluss.
Der elektrische Widerstand R begrenzt den Stromfluss. Mit dem Ohmschen Gesetz R = U/I kannst du berechnen, wie stark ein Material den Strom bremst. Der Leitwert G ist das Gegenteil: G = 1/R - je höher, desto besser leitet das Material.
Merktipp: Das Ohmsche Gesetz ist wie ein Dreiecksrechner - wenn du zwei Werte kennst, findest du immer den dritten!
2
of 2
Leistung, Energie und Schaltungen

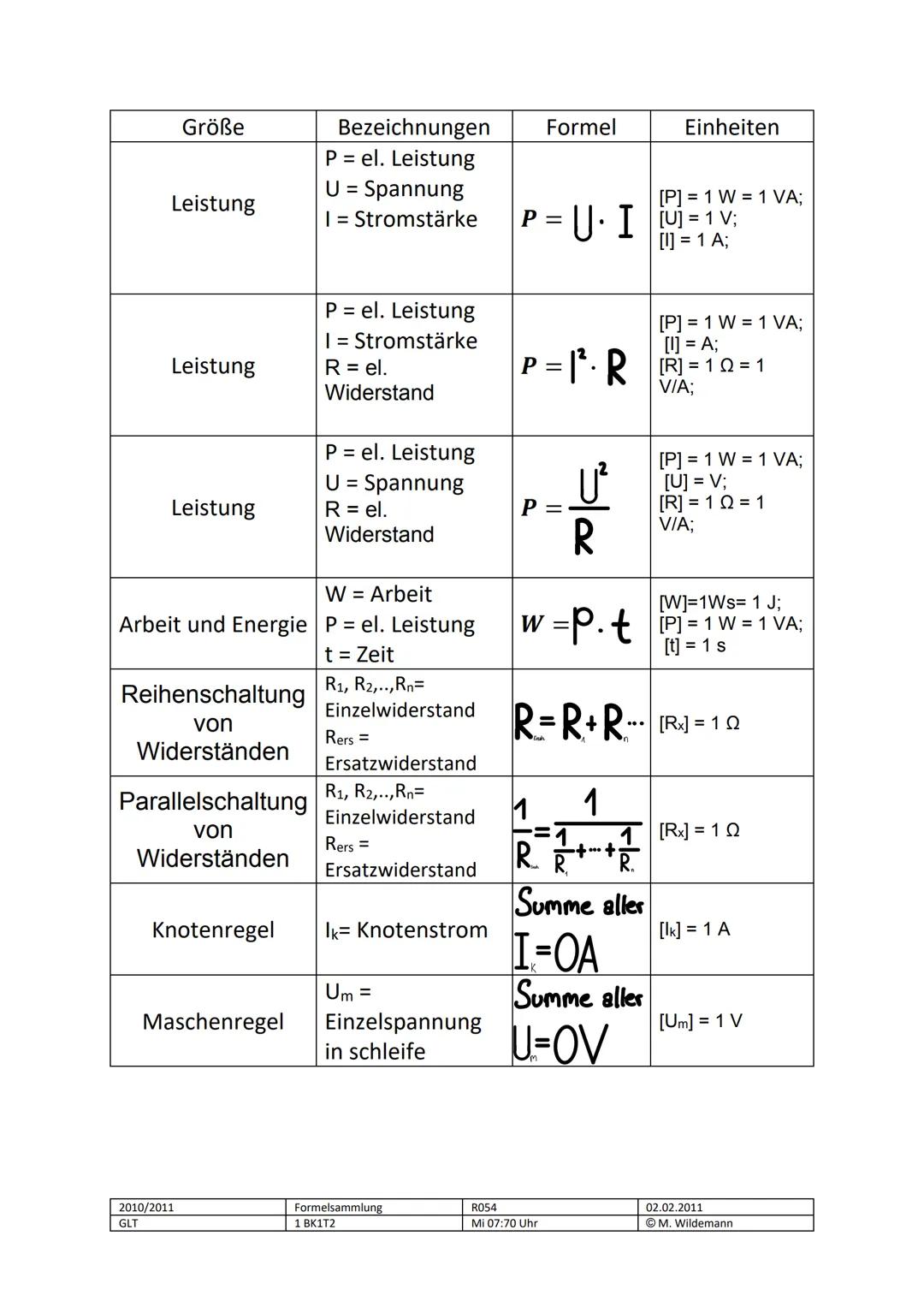

Elektrische Leistung P zeigt dir, wie schnell Energie verbraucht wird. Du hast drei Formeln zur Auswahl: P = U × I (am einfachsten), P = I² × R oder P = U²/R. Wähle je nach gegebenen Werten die passende Formel aus.
Arbeit und Energie berechnest du mit W = P × t. Das zeigt dir den gesamten Energieverbrauch über eine bestimmte Zeit - genau das, was auf deiner Stromrechnung steht! Je länger ein Gerät läuft, desto mehr Energie verbraucht es.
Schaltungen funktionieren nach klaren Regeln. Bei der Reihenschaltung addierst du alle Widerstände: R_ges = R₁ + R₂ + ... Bei der Parallelschaltung ist es komplizierter: 1/R_ges = 1/R₁ + 1/R₂ + ... Parallelschaltung verringert den Gesamtwiderstand immer.
Die Kirchhoffsche Gesetze helfen dir bei komplexen Schaltungen. Knotenregel: Alle Ströme, die in einen Knoten fließen, sind gleich denen, die herausfließen. Maschenregel: In jeder geschlossenen Schleife ist die Summe aller Spannungen null.
Praxistipp: Zeichne Schaltungen immer sauber auf - das verhindert Rechenfehler und macht komplexe Aufgaben übersichtlicher!
