Elektromagnetische Induktion einfach erklärt – Experimente, Formeln und mehr

Die elektromagnetische Induktion ist ein fundamentales physikalisches Prinzip, das die Grundlage für viele moderne elektrische Geräte bildet.

Elektromagnetische Induktion einfach erklärt: Wenn sich ein Magnet relativ zu einer Spule bewegt oder sich das Magnetfeld ändert, wird in der Spule eine elektrische Spannung induziert. Dies geschieht auch beim Versuch Spule Magnet, wo durch das Hinein- und Herausbewegen eines Magneten in eine Spule Strom erzeugt wird. Die Induktionsspannung Formel beschreibt dabei den mathematischen Zusammenhang zwischen der Änderung des magnetischen Flusses und der induzierten Spannung.

Ein wichtiger Aspekt der elektromagnetischen Induktion ist der Unterschied zwischen Gleichspannung und Wechselspannung. Während bei Gleichspannung die Elektronen konstant in eine Richtung fließen, ändert sich bei Wechselspannung die Flussrichtung periodisch. In der Steckdose liegt Wechselstrom vor, was einer der wichtigsten Vorteile Wechselstrom gegenüber Gleichstrom ist, da Wechselspannung sich leicht transformieren lässt. Die Funktionsweise eines Transformators basiert auf dem Prinzip der elektromagnetischen Induktion. Ein Transformator besteht aus zwei Spulen - der Primär- und Sekundärspule - die über einen gemeinsamen Eisenkern verbunden sind. Der Transformator Aufbau und Funktion ermöglicht es, Spannungen hochzutransformieren für die verlustärmere Übertragung über weite Strecken oder herunterzutransformieren für die sichere Nutzung im Haushalt. Die Transformator Formel Spannung zeigt, dass das Verhältnis der Spannungen dem Verhältnis der Windungszahlen entspricht. Transformator Anwendungen im Alltag finden sich in Handyladegeräten, Elektrozählern und vielen anderen elektrischen Geräten.

...

25.2.2022

4178

ELEKTROMAGNETISMUS
Gleich- und wechselspannung
•Es gibt Spannungsquellen, bei denen
+ und -
immer gleich bleiben. Han
spricht von Gleichspan

Öffnen

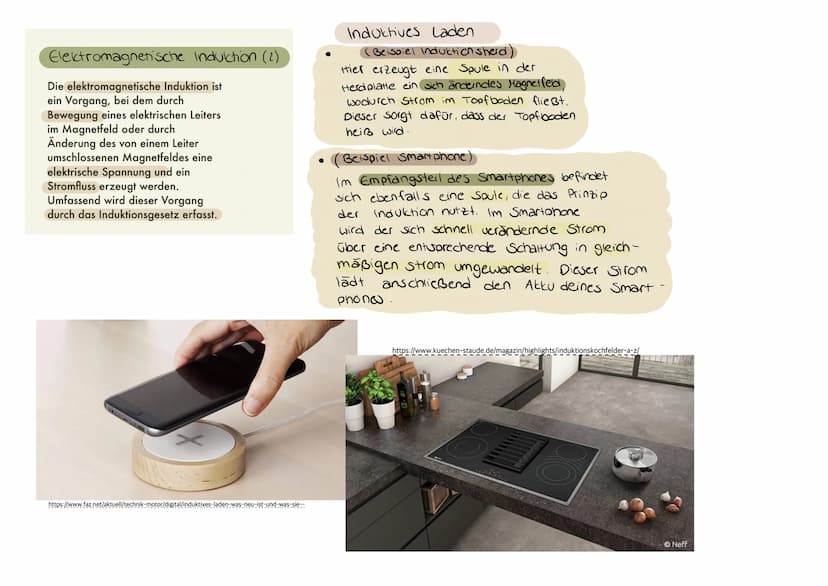

Elektromagnetische Induktion: Prinzip und Anwendungen

Die elektromagnetische Induktion ist ein fundamentales Prinzip der Elektrotechnik mit vielfältigen Anwendungen im Alltag. Dieses Kapitel vertieft das Verständnis dieses Phänomens und zeigt praktische Beispiele auf.

Definition: Elektromagnetische Induktion ist der Vorgang, bei dem durch Bewegung eines elektrischen Leiters im Magnetfeld oder durch Änderung des von einem Leiter umschlossenen Magnetfeldes eine elektrische Spannung und ein Stromfluss erzeugt werden.

Das Induktionsgesetz beschreibt diesen Vorgang umfassend und bildet die theoretische Grundlage für viele technische Anwendungen.

Beispiel: Ein praktisches Beispiel für die Anwendung der elektromagnetischen Induktion ist der Induktionsherd. Hier erzeugt eine Spule in der Herdplatte ein sich änderndes Magnetfeld, das im Topfboden einen Strom induziert und diesen erhitzt.

Ein weiteres alltägliches Beispiel ist das induktive Laden von Smartphones. Im Empfangsteil des Smartphones befindet sich eine Spule, die das Prinzip der Induktion nutzt. Der induzierte Wechselstrom wird in Gleichstrom umgewandelt, um den Akku zu laden.

Highlight: Die elektromagnetische Induktion ermöglicht kontaktloses Laden und effizientes Kochen, was die Bedeutung dieses physikalischen Prinzips im Alltag unterstreicht.

Diese Anwendungen zeigen, wie die theoretischen Grundlagen der elektromagnetischen Induktion in praktische, nützliche Technologien umgesetzt werden können.

ELEKTROMAGNETISMUS
Gleich- und wechselspannung
•Es gibt Spannungsquellen, bei denen
+ und -
immer gleich bleiben. Han
spricht von Gleichspan

Öffnen

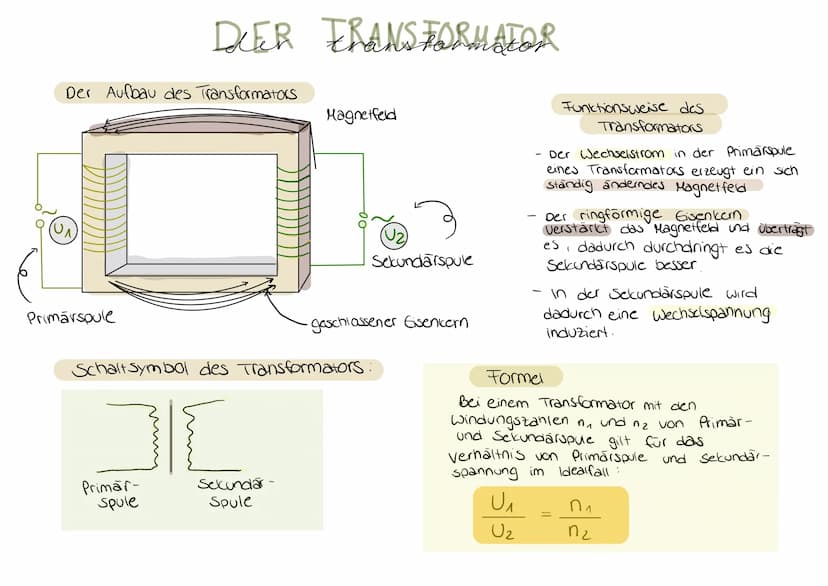

Der Transformator: Aufbau und Funktionsweise

Der Transformator ist ein wesentliches Gerät in der Elektrotechnik, das auf dem Prinzip der elektromagnetischen Induktion basiert. In diesem Abschnitt werden der Aufbau und die Funktionsweise eines Transformators erläutert.

Definition: Ein Transformator ist ein Gerät, das Wechselspannung von einem Niveau auf ein anderes umwandeln kann, basierend auf dem Prinzip der elektromagnetischen Induktion.

Der Aufbau eines Transformators besteht aus folgenden Hauptkomponenten:

  1. Primärspule
  2. Sekundärspule
  3. Geschlossener Eisenkern

Highlight: Der geschlossene Eisenkern verstärkt das Magnetfeld und verbessert die Übertragung zwischen den Spulen.

Die Funktionsweise eines Transformators lässt sich wie folgt beschreiben:

  1. Der Wechselstrom in der Primärspule erzeugt ein sich ständig änderndes Magnetfeld.
  2. Der Eisenkern verstärkt und überträgt dieses Magnetfeld.
  3. In der Sekundärspule wird durch das sich ändernde Magnetfeld eine Wechselspannung induziert.

Formel: Die Transformator Formel Spannung beschreibt das Verhältnis zwischen Primär- und Sekundärspannung:

U₁/U₂ = n₁/n₂

Dabei sind U₁ und U₂ die Spannungen und n₁ und n₂ die Windungszahlen der Primär- und Sekundärspule.

Diese Formel ist grundlegend für das Verständnis und die Berechnung von Transformatoren in verschiedenen Anwendungen.

ELEKTROMAGNETISMUS
Gleich- und wechselspannung
•Es gibt Spannungsquellen, bei denen
+ und -
immer gleich bleiben. Han
spricht von Gleichspan

Öffnen

Anwendungen von Transformatoren

Transformatoren finden in zahlreichen Bereichen der Elektrotechnik Anwendung. Dieses Kapitel beleuchtet einige wichtige Einsatzgebiete und erklärt die spezifischen Eigenschaften von Transformatoren in verschiedenen Kontexten.

  1. Spannungswandler: Transformatoren werden häufig als Spannungswandler in elektrischen Geräten und Netzgeräten eingesetzt. Sie ermöglichen die Anpassung der Wechselspannung auf den benötigten Wert.
  2. Hochspannungstransformation: Für die Energieübertragung im Stromnetz werden Transformatoren zur Erzeugung sehr hoher Spannungen verwendet. Dies geschieht, wenn die Windungszahl der Sekundärspule deutlich größer ist als die der Primärspule n1<<n2n₁ << n₂. Highlight: Bei sehr hohen Spannungen können sogar Lichtbögen entstehen, da Luft in einem bestimmten Bereich leitend wird.
  3. Große Stromstärken: Wenn die Windungszahl der Primärspule viel größer ist als die der Sekundärspule n1>>n2n₁ >> n₂, können große Stromstärken erzeugt werden. Dies wird beispielsweise beim Elektroschweißen genutzt, wo große Stromstärken hohe Hitze erzeugen.
  4. Belasteter Transformator: Wenn an der Sekundärseite ein elektrisches Gerät angeschlossen wird, spricht man von einem belasteten Transformator. Hier gilt: Formel: U₁/U₂ = n₁/n₂ = I₂/I₁ Diese Formel zeigt, dass sich Spannung und Stromstärke umgekehrt wie Spannung und Windungszahl verhalten.

Beispiel: Ein Transformator Anwendung im Alltag ist das Ladegerät für Laptops oder Smartphones, das die Netzspannung auf die benötigte Gerätespannung heruntertransformiert.

Die vielfältigen Anwendungen von Transformatoren zeigen ihre Bedeutung in der modernen Elektrotechnik und im täglichen Leben.

ELEKTROMAGNETISMUS
Gleich- und wechselspannung
•Es gibt Spannungsquellen, bei denen
+ und -
immer gleich bleiben. Han
spricht von Gleichspan

Öffnen

Grundlagen der Elektrizitätslehre

Dieses Kapitel bietet einen Überblick über die grundlegenden physikalischen Größen und Formeln der Elektrizitätslehre. Das Verständnis dieser Grundlagen ist essentiell für das Begreifen komplexerer Konzepte wie elektromagnetische Induktion und die Funktionsweise von Transformatoren.

Hier sind die wichtigsten physikalischen Größen und ihre Einheiten:

  1. Stromstärke II: gemessen in Ampere AA
  2. Ladung QQ: gemessen in Amperesekunden AsAs oder Coulomb CC
  3. Spannung UU: gemessen in Volt VV
  4. Elektrischer Widerstand RR: gemessen in Ohm ΩΩ
  5. Leistung PP: gemessen in Watt WW

Formel: Die grundlegende Formel der Elektrizitätslehre ist das Ohmsche Gesetz: U = R * I

Diese Formel beschreibt den Zusammenhang zwischen Spannung, Stromstärke und Widerstand.

Weitere wichtige Formeln sind:

  • Ladung: Q = I * t
  • Elektrische Leistung: P = U * I

Highlight: Die elektrische Leistung ist besonders wichtig für das Verständnis der Energieübertragung in elektrischen Systemen, einschließlich Transformatoren.

Das Verständnis dieser Grundlagen bildet die Basis für die Analyse komplexerer elektrischer Systeme und Phänomene wie die elektromagnetische Induktion.

ELEKTROMAGNETISMUS
Gleich- und wechselspannung
•Es gibt Spannungsquellen, bei denen
+ und -
immer gleich bleiben. Han
spricht von Gleichspan

Öffnen

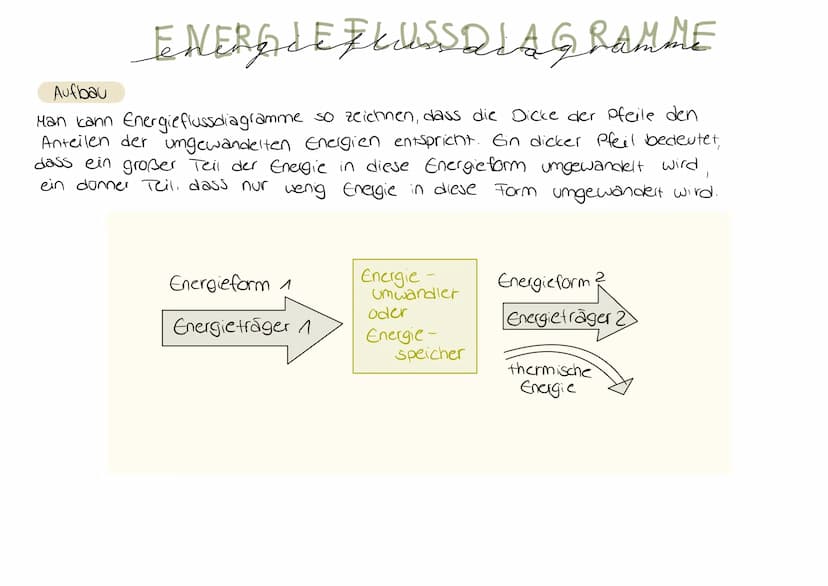

Energieflussdiagramme

Energieflussdiagramme sind ein wichtiges Werkzeug zur Visualisierung von Energieumwandlungsprozessen in elektrischen und mechanischen Systemen. Sie helfen dabei, die Effizienz von Geräten und Prozessen zu verstehen und zu analysieren.

Aufbau eines Energieflussdiagramms:

  1. Die Dicke der Pfeile entspricht den Anteilen der umgewandelten Energien.
  2. Ein dicker Pfeil bedeutet einen größeren Energieanteil, ein dünnerer Pfeil einen kleineren.

Highlight: Energieflussdiagramme ermöglichen eine schnelle und intuitive Erfassung der Energieverteilung in einem System.

Diese Diagramme sind besonders nützlich, um Verluste in Systemen zu identifizieren und Optimierungspotenziale aufzuzeigen. Sie können beispielsweise verwendet werden, um die Effizienz von Transformatoren oder anderen elektrischen Geräten darzustellen.

Beispiel: In einem Energieflussdiagramm für einen Transformator könnte man die Eingangsenergien elektrischeEnergieelektrische Energie, die Nutzenergie transformierteelektrischeEnergietransformierte elektrische Energie und die Verluste Wa¨rmedurchWiderstandindenSpulenWärme durch Widerstand in den Spulen darstellen.

Das Verständnis von Energieflussdiagrammen ist wichtig für die Analyse und Optimierung von Energiesystemen, einschließlich solcher, die auf elektromagnetischer Induktion basieren.

ELEKTROMAGNETISMUS
Gleich- und wechselspannung
•Es gibt Spannungsquellen, bei denen
+ und -
immer gleich bleiben. Han
spricht von Gleichspan

Öffnen

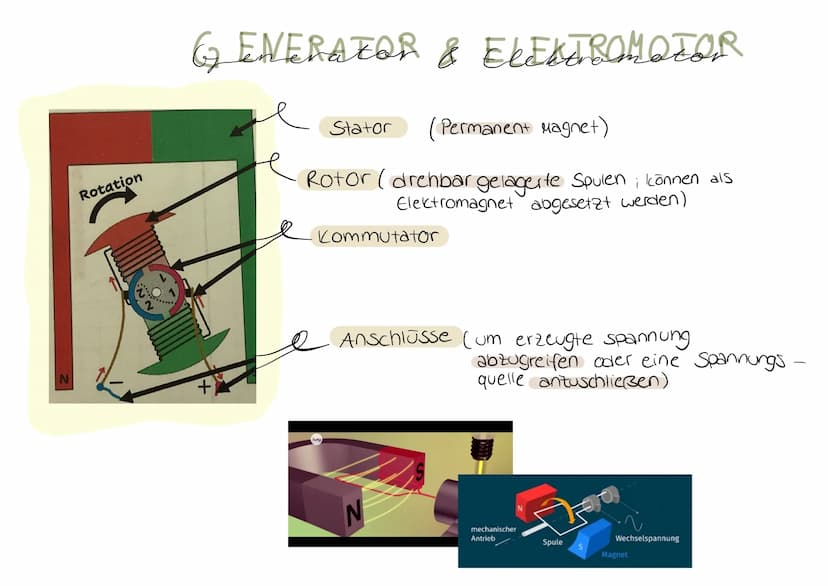

Generatoren und Elektromotoren: Grundprinzipien und Funktionsweise

Die Elektromagnetische Induktion einfach erklärt bildet die Grundlage für die Funktionsweise von Generatoren und Elektromotoren. Diese Geräte bestehen aus zwei Hauptkomponenten: dem Stator feststehenderTeilfeststehender Teil und dem Rotor beweglicherTeilbeweglicher Teil. Der Rotor enthält drehbar gelagerte Spulen, die als Elektromagneten fungieren können, während der Stator häufig aus Permanentmagneten besteht.

Definition: Der Generator wandelt mechanische Energie in elektrische Energie um, während der Elektromotor elektrische Energie in mechanische Energie umwandelt.

Bei einem Generator wird durch die Rotation der Spule im Magnetfeld eine Induktionsspannung erzeugt. Diese Spannung entsteht durch die Elektromagnetische Induktion, wenn sich die Spule relativ zum Magnetfeld bewegt. Die Stärke der induzierten Spannung hängt von verschiedenen Faktoren ab, wie der Windungszahl der Spule, der Magnetfeldstärke und der Rotationsgeschwindigkeit.

Ein wichtiges Element ist der Kommutator, der bei Gleichstrommotoren verwendet wird. Er sorgt für die Umpolung des Stroms in den Spulen und ermöglicht dadurch eine kontinuierliche Rotation. Bei Wechselstrommotoren ist dieser nicht erforderlich, da die Gleichspannung Wechselspannung bereits durch das Stromnetz bereitgestellt wird.

Beispiel: Ein praktisches Beispiel für die Elektromagnetische Induktion Versuch Spule Magnet ist der Fahrraddynamo. Hier wird durch die Rotation eines Magneten in einer Spule Strom für die Fahrradbeleuchtung erzeugt.

ELEKTROMAGNETISMUS
Gleich- und wechselspannung
•Es gibt Spannungsquellen, bei denen
+ und -
immer gleich bleiben. Han
spricht von Gleichspan

Öffnen

Transformatoren und ihre Bedeutung in der Energietechnik

Die Funktionsweise eines Transformators basiert ebenfalls auf der elektromagnetischen Induktion. Ein Transformator besteht aus mindestens zwei Spulen - der Primär- und Sekundärspule - die um einen gemeinsamen Eisenkern gewickelt sind. Der Transformator Aufbau und Funktion ermöglicht die Umwandlung von Spannungen, was besonders für die Energieübertragung wichtig ist.

Die Transformator Formel Spannung zeigt, dass das Verhältnis der Spannungen dem Verhältnis der Windungszahlen entspricht. Dies ermöglicht es, Spannungen nach Bedarf zu erhöhen oder zu senken. Die Transformator Anwendung im Alltag findet sich in vielen Bereichen, von Handyladegeräten bis hin zu Hochspannungsleitungen.

Highlight: Die Vorteile Wechselstrom gegenüber Gleichstrom zeigen sich besonders bei der Energieübertragung über weite Strecken. Wechselstrom lässt sich durch Transformatoren effizient auf hohe Spannungen transformieren, wodurch die Übertragungsverluste minimiert werden.

Ein weiterer wichtiger Aspekt ist die Transformator Formel Stromstärke. Sie zeigt, dass sich die Stromstärke umgekehrt proportional zur Spannung verhält, wodurch die Leistung konstant bleibt. Dies ist ein fundamentales Prinzip der Energieerhaltung und erklärt, warum Transformatoren so effizient arbeiten können.

ELEKTROMAGNETISMUS
Gleich- und wechselspannung
•Es gibt Spannungsquellen, bei denen
+ und -
immer gleich bleiben. Han
spricht von Gleichspan

Öffnen

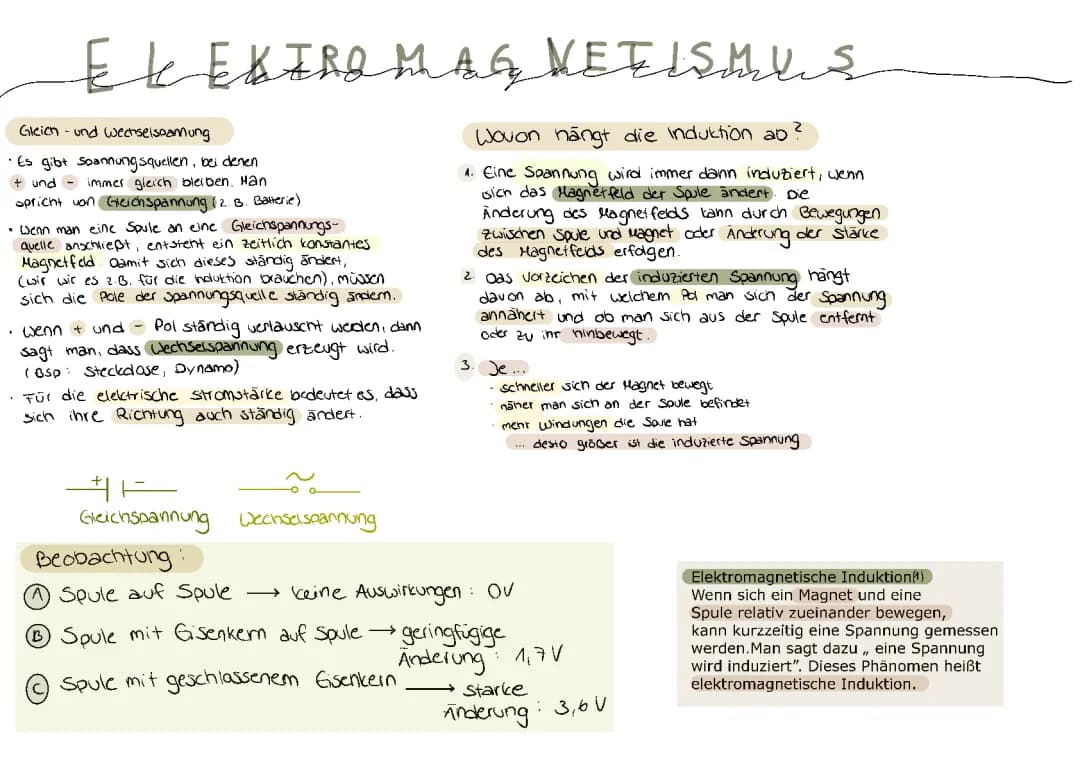

Gleich- und Wechselspannung: Grundlagen der Elektrizität

In diesem Abschnitt werden die grundlegenden Konzepte von Gleich- und Wechselspannung erläutert. Elektromagnetische Induktion einfach erklärt beginnt mit dem Verständnis dieser Spannungsarten.

Gleichspannung zeichnet sich dadurch aus, dass die Polarität der Spannungsquelle konstant bleibt. Ein typisches Beispiel hierfür ist eine Batterie. Bei Anschluss einer Spule an eine Gleichspannungsquelle entsteht ein zeitlich konstantes Magnetfeld.

Wechselspannung hingegen ist charakterisiert durch eine ständige Änderung der Polarität. Dies führt zu einem sich ständig ändernden Magnetfeld, was für die Induktion von entscheidender Bedeutung ist. Beispiele für Wechselspannungsquellen sind Steckdosen und Dynamos.

Highlight: Bei Wechselspannung ändert sich nicht nur die Polarität, sondern auch die Richtung der elektrischen Stromstärke ständig.

Die elektromagnetische Induktion wird durch verschiedene Faktoren beeinflusst:

  1. Eine Spannung wird induziert, wenn sich das Magnetfeld der Spule ändert.
  2. Das Vorzeichen der induzierten Spannung hängt von der Bewegungsrichtung und -geschwindigkeit ab.
  3. Die Stärke der induzierten Spannung wird beeinflusst durch die Geschwindigkeit der Bewegung, die Nähe zur Spule und die Anzahl der Windungen der Spule.

Definition: Elektromagnetische Induktion ist das Phänomen, bei dem eine Spannung induziert wird, wenn sich ein Magnet und eine Spule relativ zueinander bewegen.

ELEKTROMAGNETISMUS
Gleich- und wechselspannung
•Es gibt Spannungsquellen, bei denen
+ und -
immer gleich bleiben. Han
spricht von Gleichspan

Öffnen
