Die Braunsche Röhre: Funktionsweise und Formelübersicht

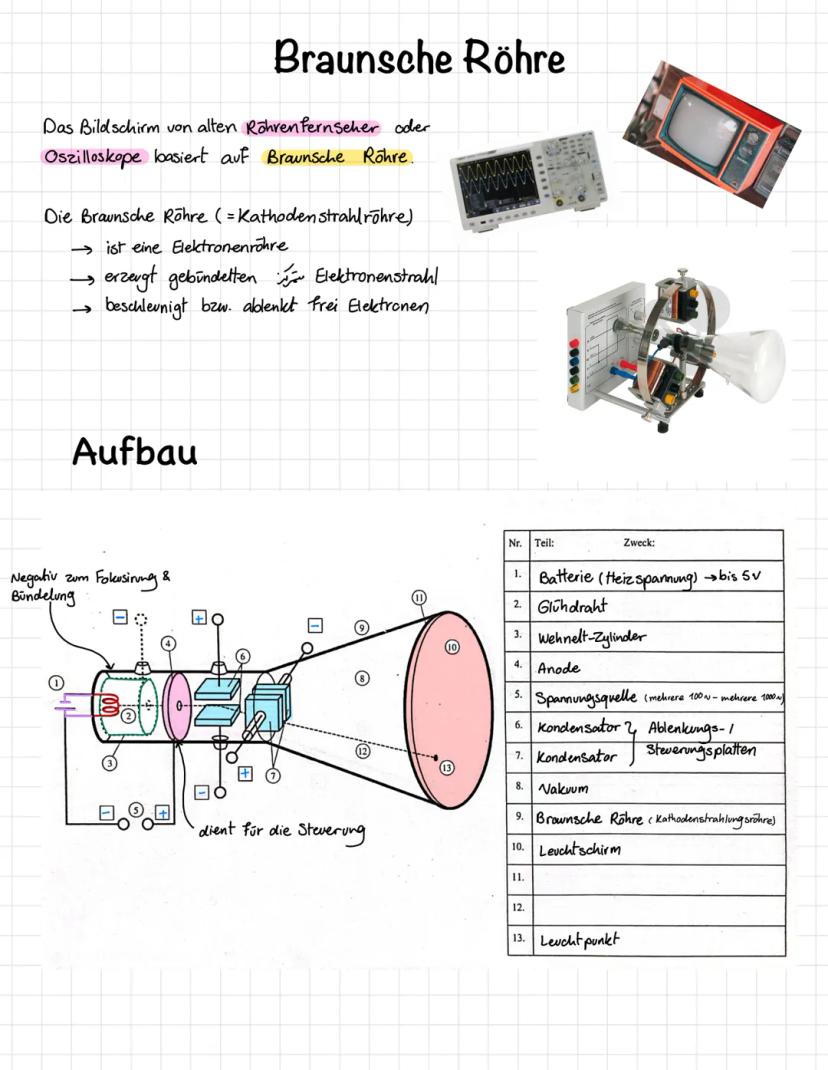

Aufbau der Braunschen Röhre

Die Braunsche Röhre (auch Kathodenstrahlröhre genannt) besteht aus mehreren wichtigen Komponenten, die in einem Vakuumgehäuse angeordnet sind. Der Aufbau umfasst einen Glühdraht (Kathode), einen Wehnelt-Zylinder zur Bündelung, eine Anode zur Beschleunigung und Ablenkungsplatten zur Steuerung des Strahls.

Die Röhre arbeitet mit verschiedenen Spannungen: Eine Heizspannung (bis 5V) erhitzt den Glühdraht, während eine hohe Beschleunigungsspannung (mehrere hundert bis tausend Volt) die Elektronen in Richtung Leuchtschirm beschleunigt.

Für die präzise Steuerung des Elektronenstrahls sorgen Kondensatoren als Ablenkungsplatten. Sie lenken den Strahl so ab, dass er an einer bestimmten Stelle auf dem Leuchtschirm auftrifft und dort einen Leuchtpunkt erzeugt.

💡 Gut zu wissen: Ohne die Ablenkungsplatten würde der Elektronenstrahl immer nur einen einzelnen Punkt in der Mitte des Bildschirms erzeugen - erst durch die elektrische Ablenkung können komplexe Bilder entstehen!

Funktionsweise und glühelektrischer Effekt

Der Prozess beginnt mit dem glühelektrischen Effekt: Durch die Heizspannung (UH) wird der Glühdraht erhitzt, bis er rot glüht. Dabei werden Elektronen aus dem Metall freigesetzt und bilden eine Wolke freier Elektronen (auch Raumladungswolke genannt) um den Draht.

Je höher die Temperatur des Glühdrahts, desto mehr Elektronen werden freigesetzt. Dies geschieht durch die verstärkte Brownsche Molekularbewegung bei erhöhter Temperatur, die den Elektronen genügend Energie verleiht, um aus dem Metall auszutreten.

Der Wehnelt-Zylinder, der eine negative Spannung trägt, bündelt diese freien Elektronen und lenkt sie durch seine Öffnung in Richtung Anode. Die Anode mit ihrer positiven Spannung zieht die negativ geladenen Elektronen an und beschleunigt sie weiter in Richtung Leuchtschirm.

🔬 Physik im Alltag: Der gleiche glühelektrische Effekt, der in der Braunschen Röhre genutzt wird, findest du auch in alten Glühlampen - dort werden die Elektronen allerdings nicht gezielt gebündelt und beschleunigt!

Wehnelt-Zylinder und Anode

Der Wehnelt-Zylinder ist ein zylinderförmiger Metallkörper, der die Glühkathode umgibt. Er trägt eine negative Spannung im Vergleich zur Kathode und übernimmt eine entscheidende Aufgabe: Er bündelt die freigesetzten Elektronen und steuert ihre Intensität.

Je negativer die Spannung am Wehnelt-Zylinder, desto stärker wird der Elektronenstrahl gebündelt und desto heller erscheint der Punkt auf dem Bildschirm. Die Elektronen verlassen den Zylinder durch ein Loch und bewegen sich weiter in Richtung Anode.

Die Anode ist positiv geladen und beschleunigt die gebündelten Elektronen in Richtung Leuchtschirm. Sie wirkt wie ein Beschleuniger, da die negativ geladenen Elektronen von der positiven Anode angezogen werden. Die Elektronen passieren die Anode durch ein Loch und behalten dann ihre konstante Geschwindigkeit bei.

⚡ Merke dir: Der Wehnelt-Zylinder steuert die Helligkeit des Bildes, während die Anode für die Beschleunigung der Elektronen sorgt. Zusammen bilden sie die "Elektronenkanone" der Braunschen Röhre!

Geschwindigkeit der Elektronen

Die Geschwindigkeit der Elektronen in einer Braunschen Röhre lässt sich mithilfe der Energieerhaltung berechnen. Die elektrische Energie, die durch die Beschleunigungsspannung zugeführt wird, wird in kinetische Energie der Elektronen umgewandelt.

Für die Berechnung nutzen wir die Formel: E = e · U, wobei e die Elementarladung und U die Spannung ist. Die Einheit hierfür ist Elektronenvolt (eV), wobei 1 eV = 1,607 · 10^-19 J entspricht.

Die kinetische Energie beträgt E_kin = ½ · m · v². Durch Gleichsetzen der elektrischen Energie mit der kinetischen Energie erhalten wir: v = √$2 · e · U/m_e$. Bei einer Beschleunigungsspannung von beispielsweise 5 kV erreichen die Elektronen eine Geschwindigkeit von etwa 42.000.000 m/s.

🚀 Physik-Fakt: Die Elektronen in einer Braunschen Röhre erreichen bei typischen Spannungen etwa 14% der Lichtgeschwindigkeit - damit gehören sie zu den schnellsten von Menschen erzeugten Teilchen im Alltag!

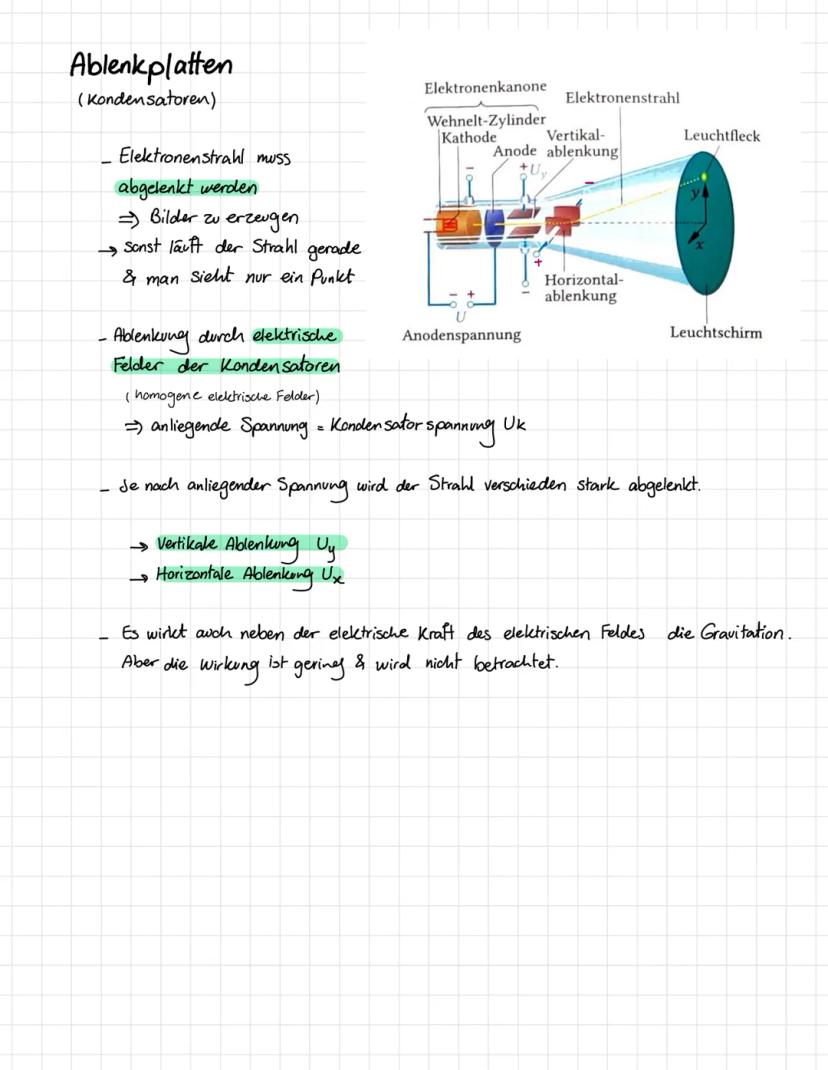

Ablenkplatten und Bildaufbau

Die Ablenkplatten (Kondensatoren) sind entscheidend für die Bildgebung in der Braunschen Röhre. Ohne sie würde der Elektronenstrahl geradeaus auf den Leuchtschirm treffen und nur einen einzelnen Punkt erzeugen.

Die Ablenkung erfolgt durch homogene elektrische Felder der Kondensatoren. Je nach anliegender Spannung (Kondensatorspannung U_k) wird der Strahl unterschiedlich stark abgelenkt. Es gibt zwei Ablenkrichtungen:

• Vertikale Ablenkung $U_y$
• Horizontale Ablenkung $U_x$

Theoretisch wirkt auf die Elektronen auch die Gravitation, aber deren Wirkung ist so gering, dass sie in der Praxis vernachlässigt werden kann. Die Kombination aus Elektronenkanone, Ablenkplatten und Leuchtschirm ermöglicht es, den Elektronenstrahl präzise zu steuern und so komplexe Bilder oder Signalverläufe darzustellen.

📺 Anwendungsbeispiel: Bei einem Oszilloskop werden die horizontalen Ablenkplatten mit einer Sägezahnspannung angesteuert, sodass der Strahl gleichmäßig von links nach rechts wandert, während die vertikalen Ablenkplatten das zu messende Signal abbilden!

Der Leuchtschirm

Der Leuchtschirm bildet die Bildausgabe der Braunschen Röhre. Er befindet sich an der Innenseite der Röhre und ist mit einer speziellen Leuchtstoffschicht beschichtet.

Wenn die beschleunigten Elektronen auf diese Leuchtschicht treffen, geben sie ihre Energie ab. Die Leuchtstoffschicht wandelt diese Energie in sichtbares Licht um, wodurch ein Leuchtpunkt entsteht. Die Position dieses Leuchtpunkts wird durch die Ablenkplatten bestimmt.

Durch schnelle, koordinierte Änderungen der Ablenkspannungen kann der Elektronenstrahl über den Leuchtschirm bewegt werden. So entstehen Linien, Kurven oder komplette Bilder. Bei Fernsehgeräten wird der Strahl zeilenweise über den Bildschirm geführt, um ein vollständiges Bild aufzubauen.

🌈 Wusstest du? Bei Farbfernsehern werden drei Elektronenstrahlen verwendet – jeweils einer für die Grundfarben Rot, Grün und Blau. Durch die Kombination dieser Farben können alle Farbtöne dargestellt werden!

Beschleunigungsphase

In der Beschleunigungsphase werden die Elektronen durch die Beschleunigungsspannung UB auf eine hohe Geschwindigkeit gebracht. Dabei wird elektrische Energie in kinetische Energie umgewandelt.

Die zugeführte elektrische Energie beträgt E_el = e · UB, wobei e die Elementarladung und UB die Beschleunigungsspannung ist. Diese Energie wird vollständig in kinetische Energie E_kin = ½ · m · v² umgewandelt.

Aus dem Energieerhaltungssatz folgt: e · UB = ½ · m · v². Nach Umstellung erhalten wir die Formel für die Geschwindigkeit der Elektronen: v = √$2 · e · UB/m$. Diese Gleichung zeigt, dass die Geschwindigkeit mit der Quadratwurzel der Beschleunigungsspannung zunimmt.

⚡ Physikalisches Prinzip: Die Beschleunigungsphase in der Braunschen Röhre funktioniert nach dem gleichen Prinzip wie ein Teilchenbeschleuniger in der Forschung – nur in kleinerem Maßstab!

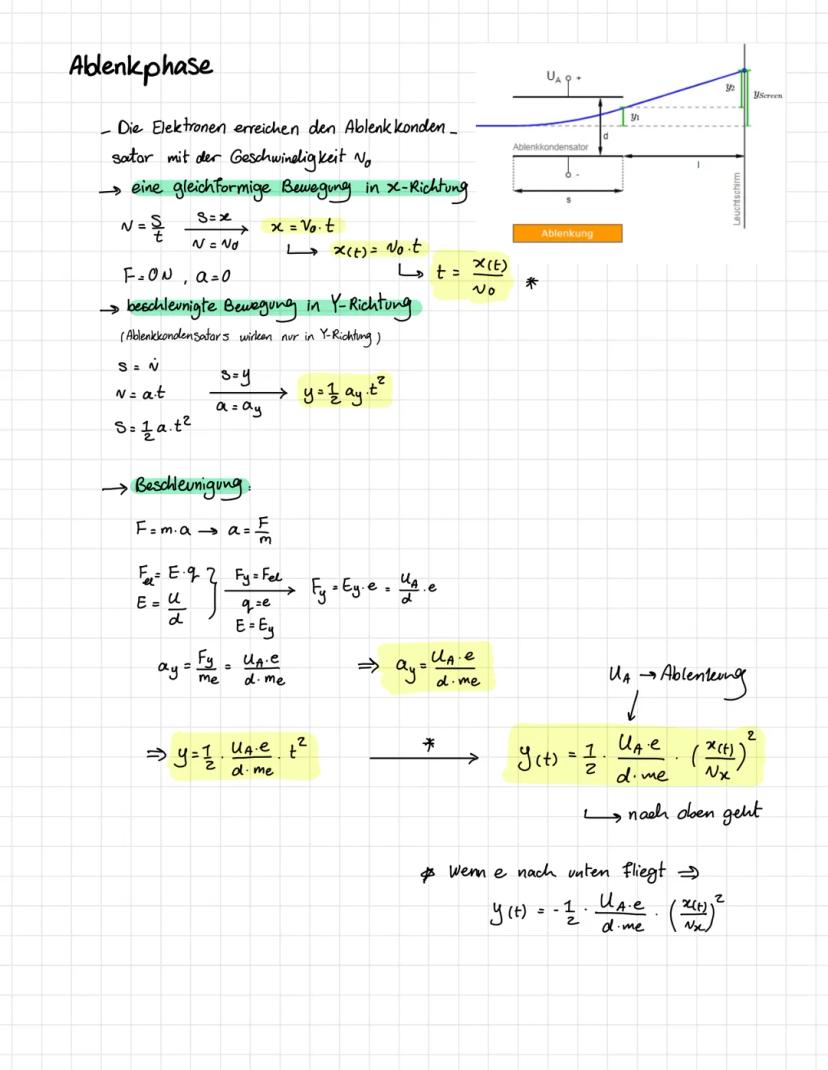

Ablenkphase

Während der Ablenkphase erreichen die Elektronen den Ablenkkondensator mit der Geschwindigkeit v₀. In x-Richtung (entlang der Röhre) bewegen sie sich gleichförmig mit x$t$ = v₀ · t, da hier keine Kraft wirkt.

In y-Richtung (senkrecht zur Röhre) erfahren die Elektronen jedoch eine Beschleunigung durch das elektrische Feld des Ablenkkondensators. Die Feldstärke E beträgt E = U_A/d, wobei U_A die Ablenkspannung und d der Plattenabstand ist. Daraus ergibt sich die Kraft F_y = E · e = $U_A · e$/d.

Die Beschleunigung in y-Richtung beträgt demnach a_y = F_y/m_e = $U_A · e$/$d · m_e$. Für die y-Position gilt die Formel für beschleunigte Bewegung: y$t$ = ½ · a_y · t². Nach Einsetzen der Zeit t = x$t$/v₀ erhalten wir die Bahnkurve: y$x$ = ½ · $U_A · e$/$d · m_e$ · $x/v₀$².

📏 Mathematisch interessant: Die Bahnkurve der Elektronen im Kondensator ist eine Parabel! Je höher die Ablenkspannung U_A, desto stärker ist die Krümmung dieser Parabel.

Berechnung der Bildschirmposition

Um die genaue Position des Leuchtpunkts auf dem Bildschirm zu berechnen, müssen wir zwei Phasen betrachten: die Ablenkung im Kondensator und die anschließende geradlinige Bewegung bis zum Leuchtschirm.

Am Ende des Kondensators (nach der Strecke S) beträgt die Ablenkung y₁ = ½ · $U_A · e$/$d · m_e$ · $S/v₀$². In x-Richtung bleibt die Geschwindigkeit v₀ unverändert, während in y-Richtung eine Geschwindigkeit von v_y = $U_A · e$/$d · m_e$ · $S/v₀$ erreicht wurde.

Nach dem Verlassen des Kondensators bewegen sich die Elektronen auf einer geraden Linie zum Schirm. Für die Strecke l vom Kondensatorende zum Bildschirm brauchen sie die Zeit t₂ = l/v₀. In dieser Zeit legen sie in y-Richtung die Strecke y₂ = v_y · t₂ = $U_A · e$/$d · m_e$ · (S · l)/v₀² zurück.

Die Gesamtablenkung am Bildschirm beträgt somit: y_sch = y₁ + y₂ = $U_A · e$/$d · m_e$ · $S/v₀²$ · $S/2 + l$

🎯 Praxistipp: In der Realität ist die Strecke l vom Kondensator zum Bildschirm meist deutlich größer als die Länge S des Kondensators. Daher wird die Ablenkung hauptsächlich durch den zweiten Term (y₂) bestimmt.

Zusammenhang zwischen Ablenkung und Beschleunigungsspannung

Die Ablenkung auf dem Bildschirm hängt nicht nur von der Ablenkspannung U_A ab, sondern auch von der Beschleunigungsspannung U_B. Dies wird in der Formel deutlich: y_sch = ½ · $U_A/d$ · $S/U_B$ · $S/2 + l$.

Diese Formel zeigt einen wichtigen Zusammenhang: Die Ablenkung ist direkt proportional zur Ablenkspannung U_A, aber umgekehrt proportional zur Beschleunigungsspannung U_B. Das bedeutet:

• Je höher die Ablenkspannung, desto stärker die Ablenkung
• Je höher die Beschleunigungsspannung, desto schwächer die Ablenkung

Diese Beziehung ist für die praktische Anwendung der Braunschen Röhre entscheidend. In Oszilloskopen kann durch Anpassung beider Spannungen die Empfindlichkeit der Anzeige reguliert werden.

🔄 Praktische Konsequenz: Bei einer Erhöhung der Beschleunigungsspannung U_B wird das Bild auf dem Schirm kleiner, aber dafür schärfer und heller. Um die Bildgröße beizubehalten, muss dann auch die Ablenkspannung U_A erhöht werden!
