Grundlagen der Induktion

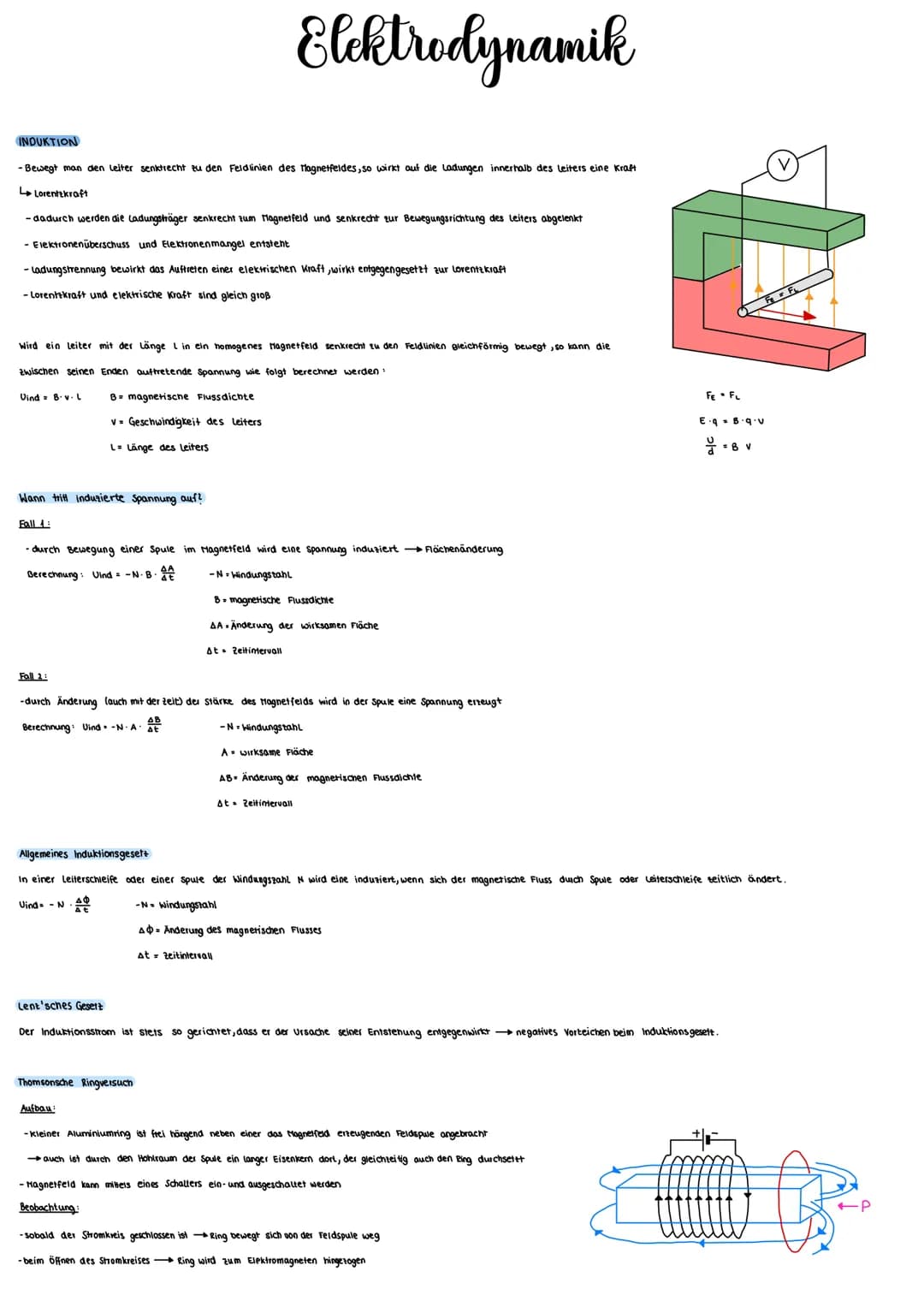

Stell dir vor, du bewegst einen Draht durch ein Magnetfeld - plötzlich entsteht eine Spannung! Das passiert durch die Lorentzkraft, die auf bewegte Ladungsträger wirkt. Diese Kraft lenkt Elektronen ab und trennt positive und negative Ladungen voneinander.

Die induzierte Spannung berechnest du mit der Formel: U_ind = B × v × L. Dabei ist B die magnetische Flussdichte, v die Geschwindigkeit des Leiters und L seine Länge. Je schneller die Bewegung oder je stärker das Magnetfeld, desto höher die Spannung.

Induktion tritt in zwei wichtigen Fällen auf: Erstens, wenn sich die Fläche einer Spule im Magnetfeld ändert (z.B. durch Bewegung). Zweitens, wenn sich die Stärke des Magnetfeldes selbst verändert. Das allgemeine Induktionsgesetz fasst beide Fälle zusammen: U_ind = -N × ΔΦ/Δt.

Merktipp: Das Minuszeichen kommt vom Lenz'schen Gesetz - der Induktionsstrom wirkt immer seiner eigenen Entstehungsursache entgegen!

Der Thomsonsche Ringversuch zeigt das perfekt: Schaltest du das Magnetfeld ein, wird der Ring abgestoßen. Schaltest du es aus, wird er angezogen. Der Ring "kämpft" gegen jede Änderung an.

Generator und Wechselspannung

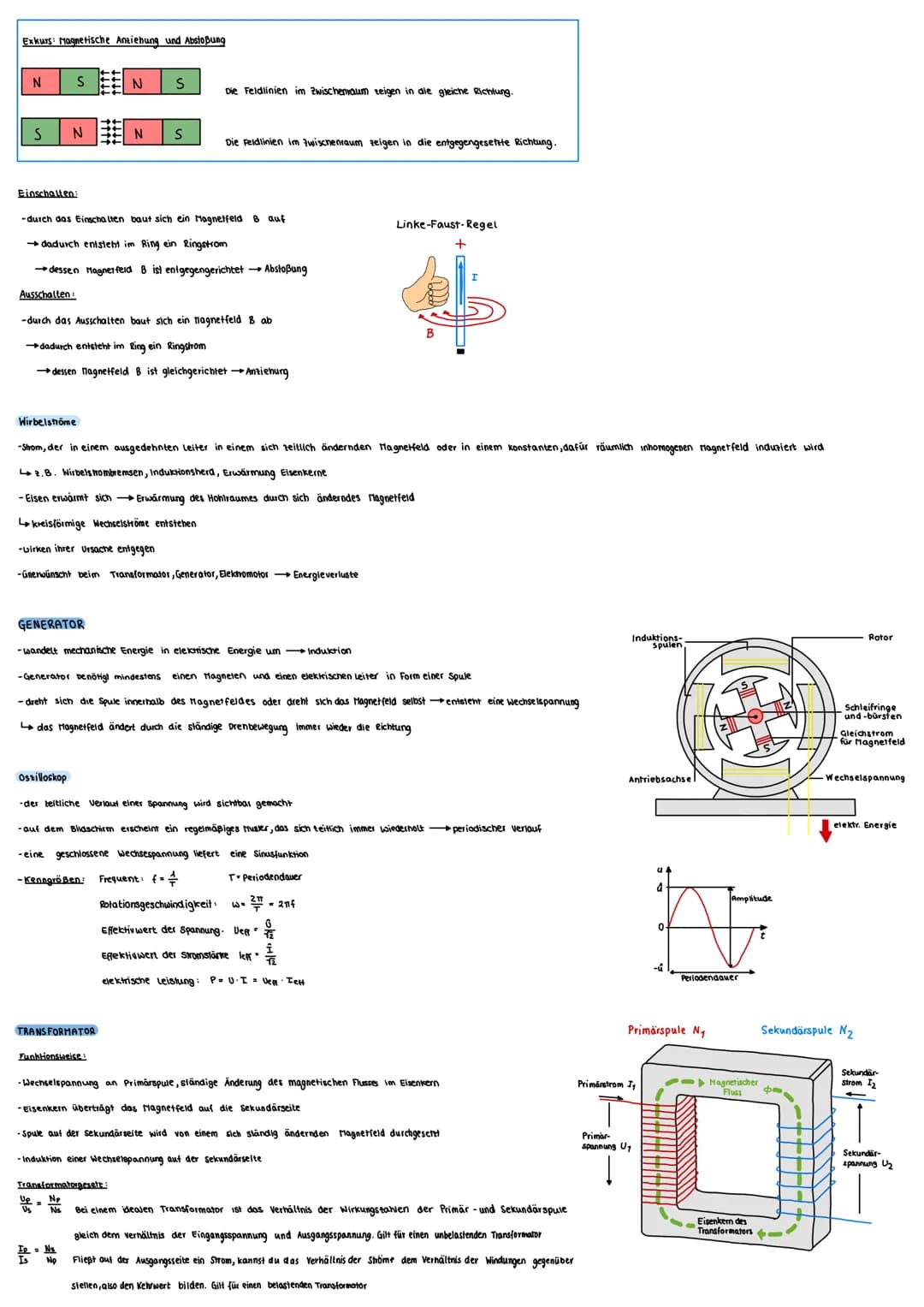

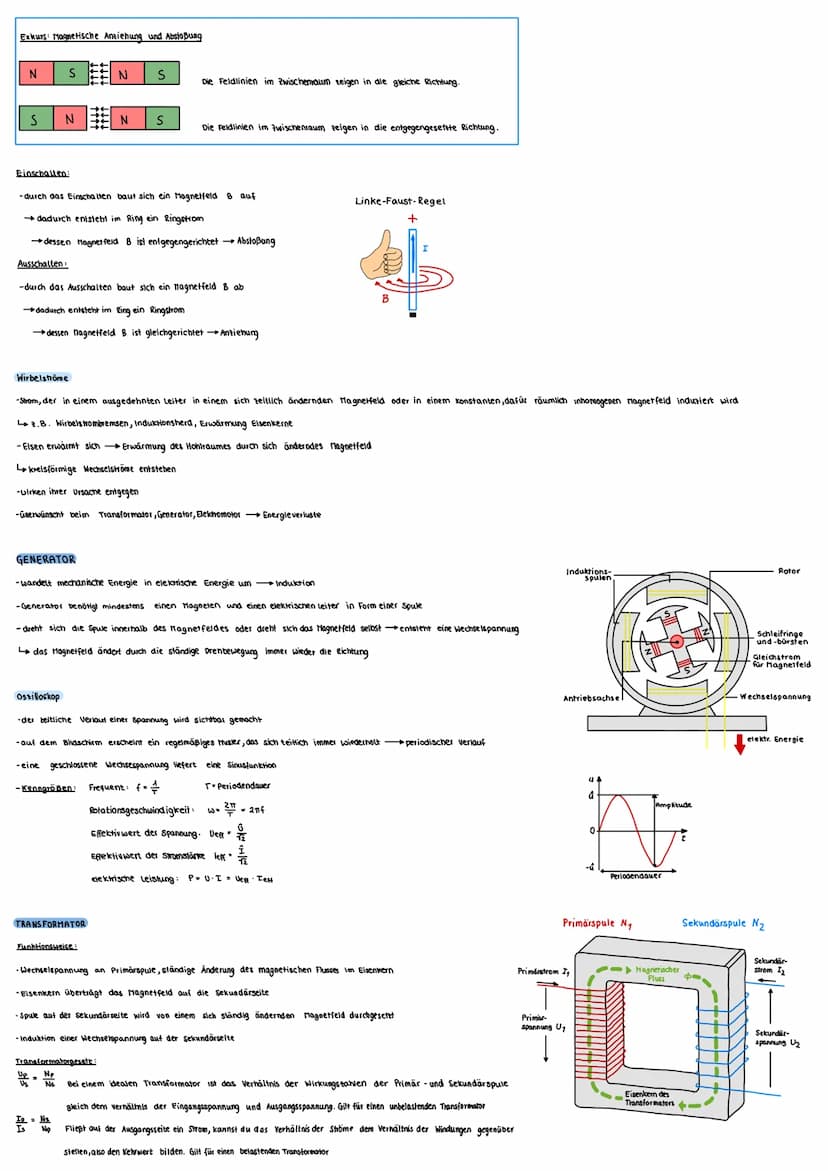

Ein Generator ist im Grunde eine rotierende Spule im Magnetfeld - mechanische Energie wird zu elektrischer Energie. Durch die ständige Drehung ändert sich kontinuierlich die Richtung des Magnetfeldes, wodurch Wechselspannung entsteht.

Am Oszilloskop siehst du diese Wechselspannung als Sinuskurve. Die wichtigsten Größen sind die Frequenz f = 1/T und der Effektivwert: U_eff = U₀/√2. Dieser Effektivwert ist entscheidend, denn er bestimmt die tatsächlich nutzbare Leistung.

Wirbelströme entstehen in ausgedehnten Leitern bei sich ändernden Magnetfeldern. Sie können nützlich sein (Wirbelstrombremsen) oder störend (Energieverluste in Transformatoren). Diese kreisförmigen Ströme folgen ebenfalls dem Lenz'schen Gesetz.

Praxistipp: Die Linke-Faust-Regel hilft dir, die Richtung des induzierten Stroms zu bestimmen!

Transformator und Hochspannungsübertragung

Der Transformator überträgt Wechselspannung von einer Spule auf eine andere über einen gemeinsamen Eisenkern. Das Transformatorgesetz ist simpel: U_P/U_S = N_P/N_S - das Spannungsverhältnis entspricht dem Windungsverhältnis.

Beim belasteten Transformator gilt zusätzlich: I_P/I_S = N_S/N_P (Kehrwert!). Der Wirkungsgrad liegt bei realen Transformatoren zwischen 80% und 99%, beim idealen Transformator wäre er 100%.

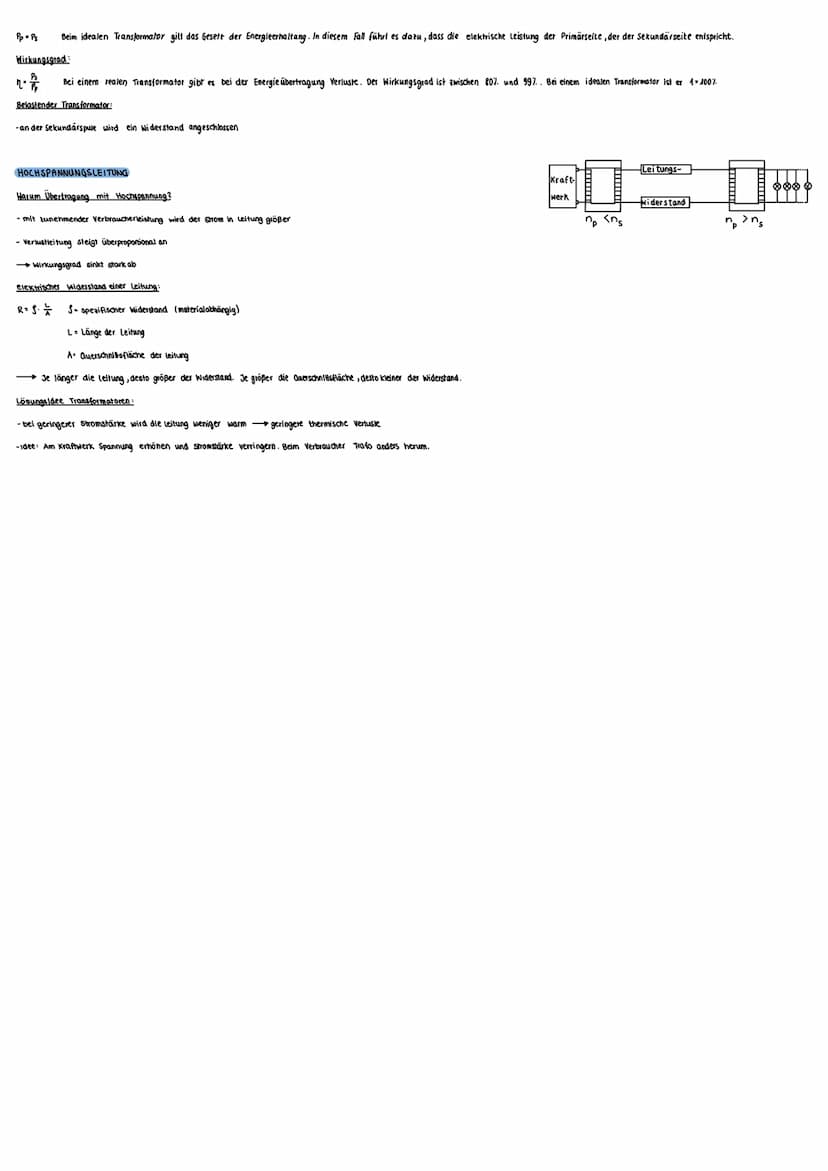

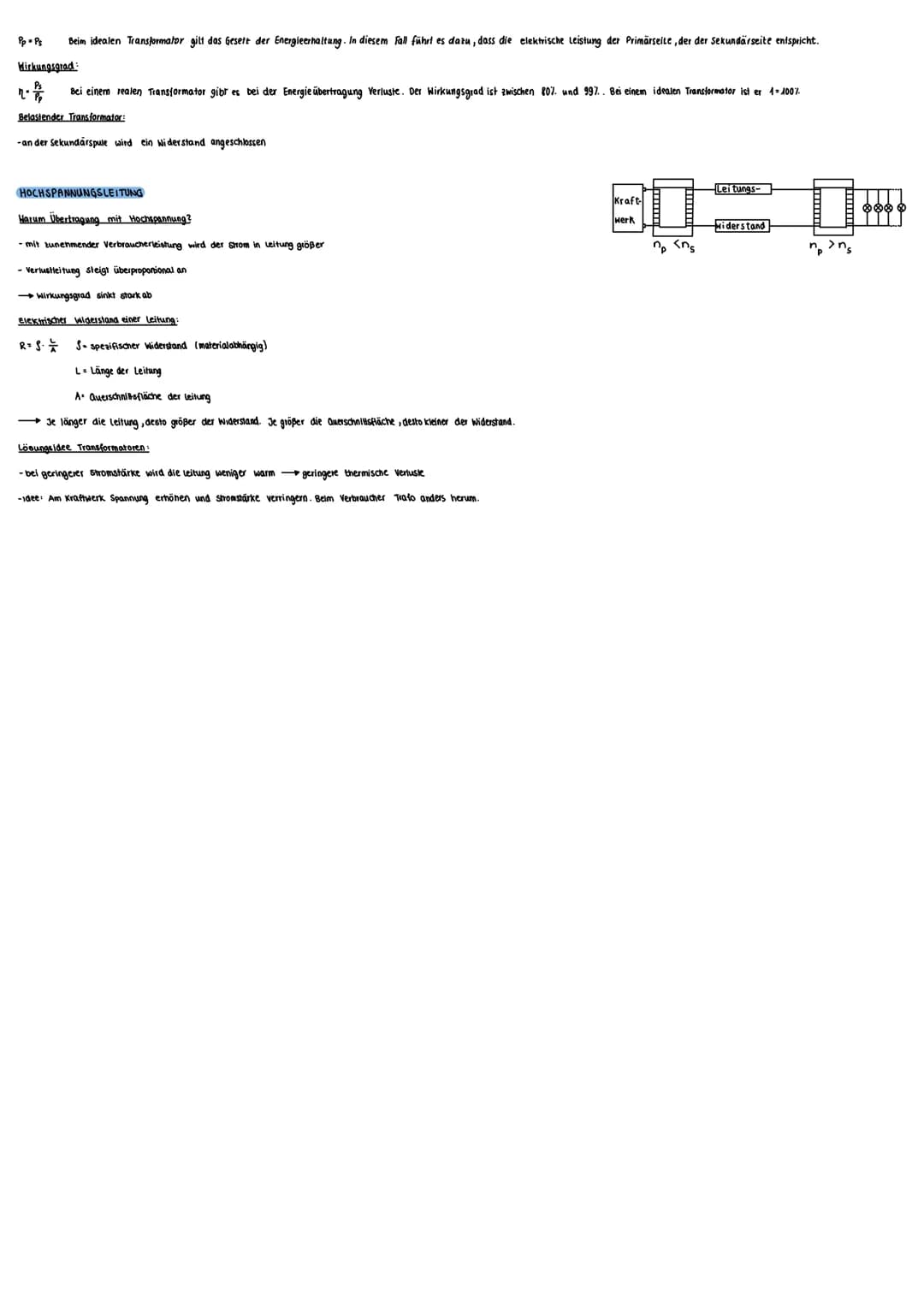

Hochspannungsleitungen nutzen Transformatoren clever aus: Hohe Spannung bedeutet niedrige Stromstärke bei gleicher Leistung. Da Verluste quadratisch mit dem Strom steigen $P_Verlust = I²R$, spart das enorm viel Energie. Am Kraftwerk wird hochgespannt, beim Verbraucher wieder runtergespannt.

Wichtig fürs Abi: Der Leitungswiderstand R = ρL/A zeigt: Je länger die Leitung, desto höher die Verluste!
