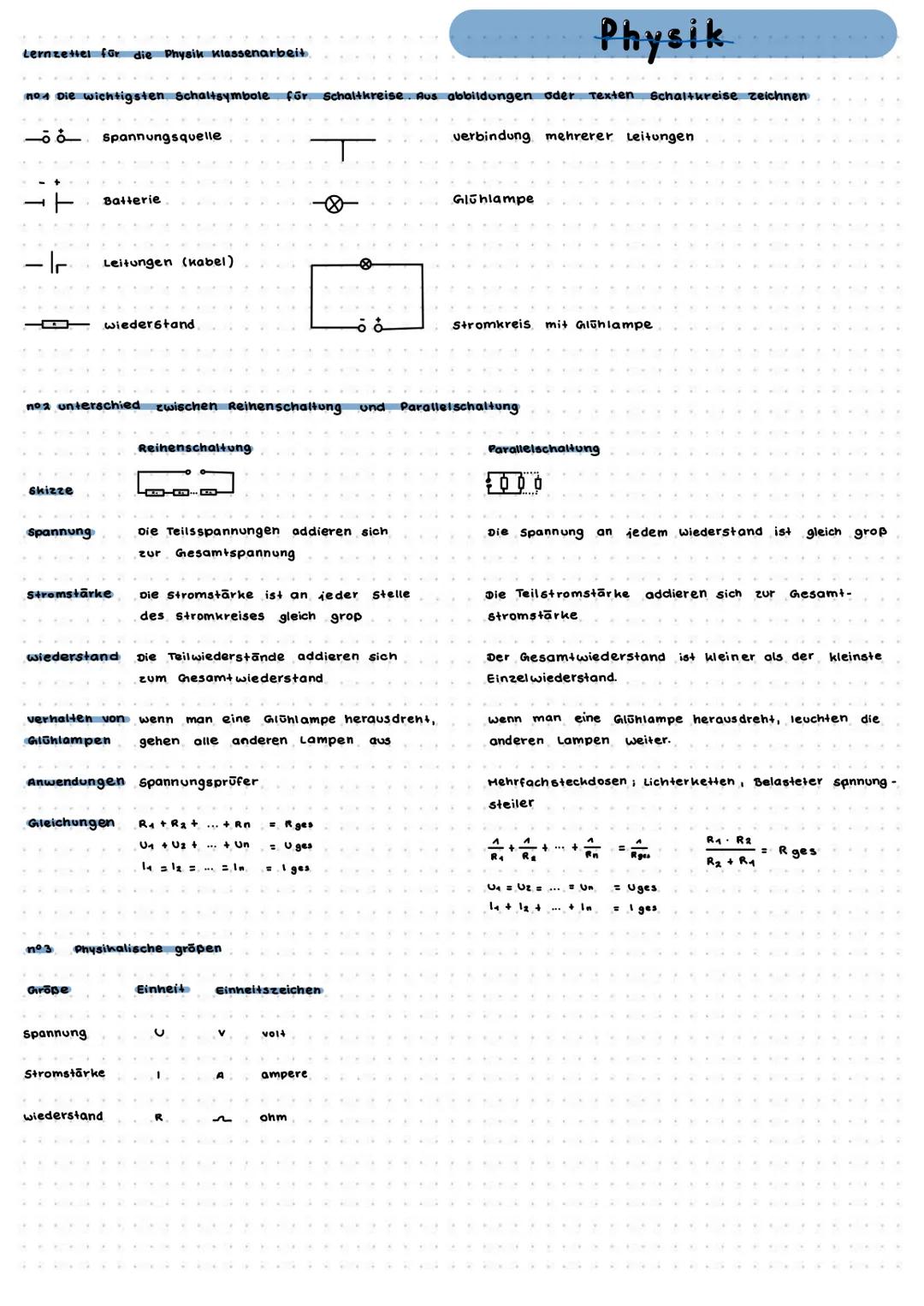

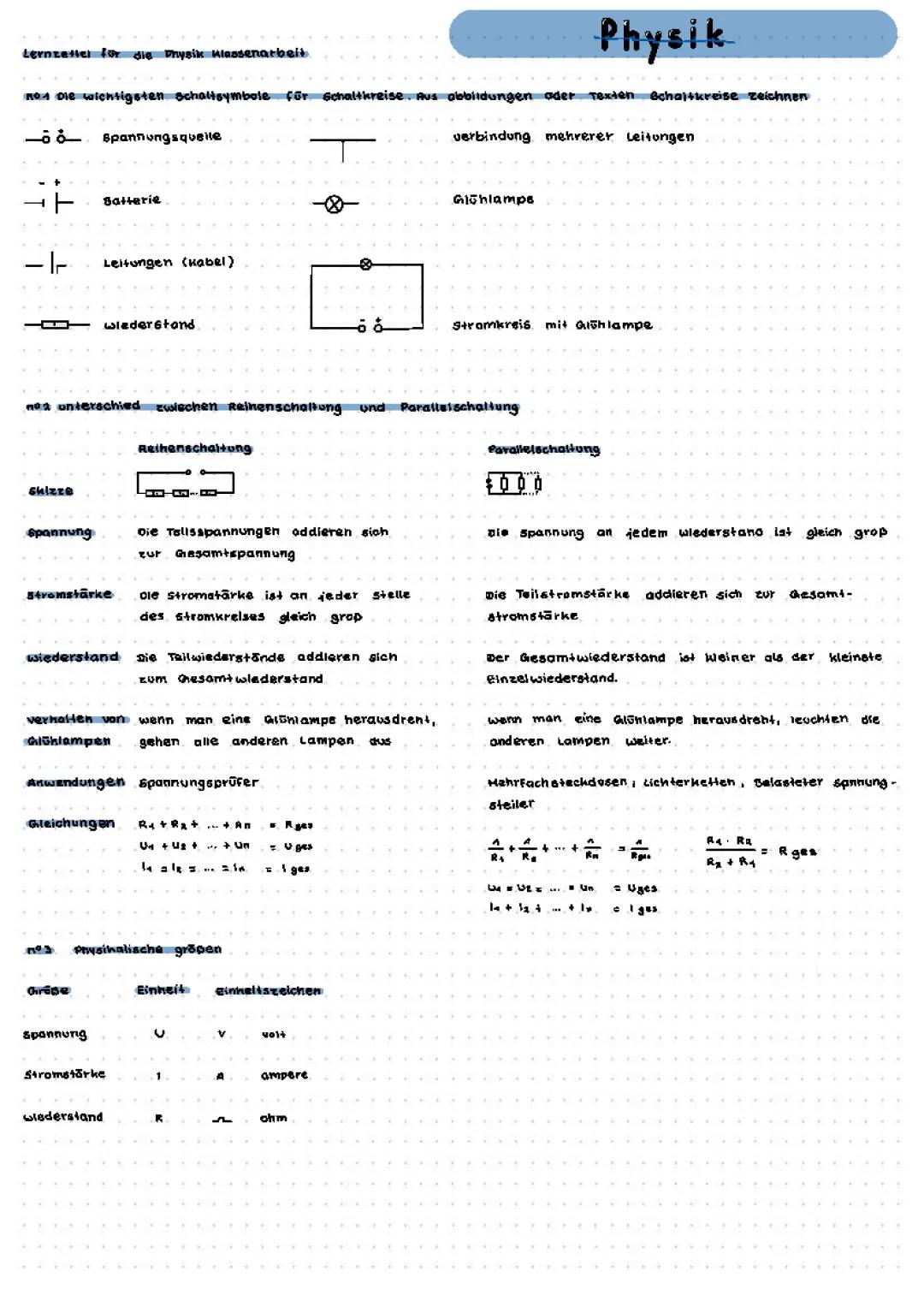

Schaltkreise und ihre Symbole
Du kennst das bestimmt: Überall um dich herum sind Stromkreise - in deinem Handy, der Lampe, sogar in der Lichterkette zu Weihnachten. Um diese zu verstehen, musst du die wichtigsten Schaltsymbole kennen.
Die Grundbausteine sind ziemlich einfach: Spannungsquelle (wie eine Batterie), Leitungen (die Kabel), Widerstände und Glühlampen. Mit diesen Symbolen kannst du jeden Schaltkreis zeichnen und verstehen.
Reihenschaltung vs. Parallelschaltung - das ist der Knackpunkt! Bei der Reihenschaltung hängen alle Bauteile hintereinander wie Perlen an einer Schnur. Geht eine Lampe kaputt, sind alle anderen auch aus. Bei der Parallelschaltung hat jedes Bauteil seinen eigenen Weg - wie bei deinen Steckdosen zu Hause.
💡 Merktipp: Reihenschaltung = wie alte Lichterketten (eine kaputt, alle aus). Parallelschaltung = wie Steckdosen (eine funktioniert unabhängig von der anderen).

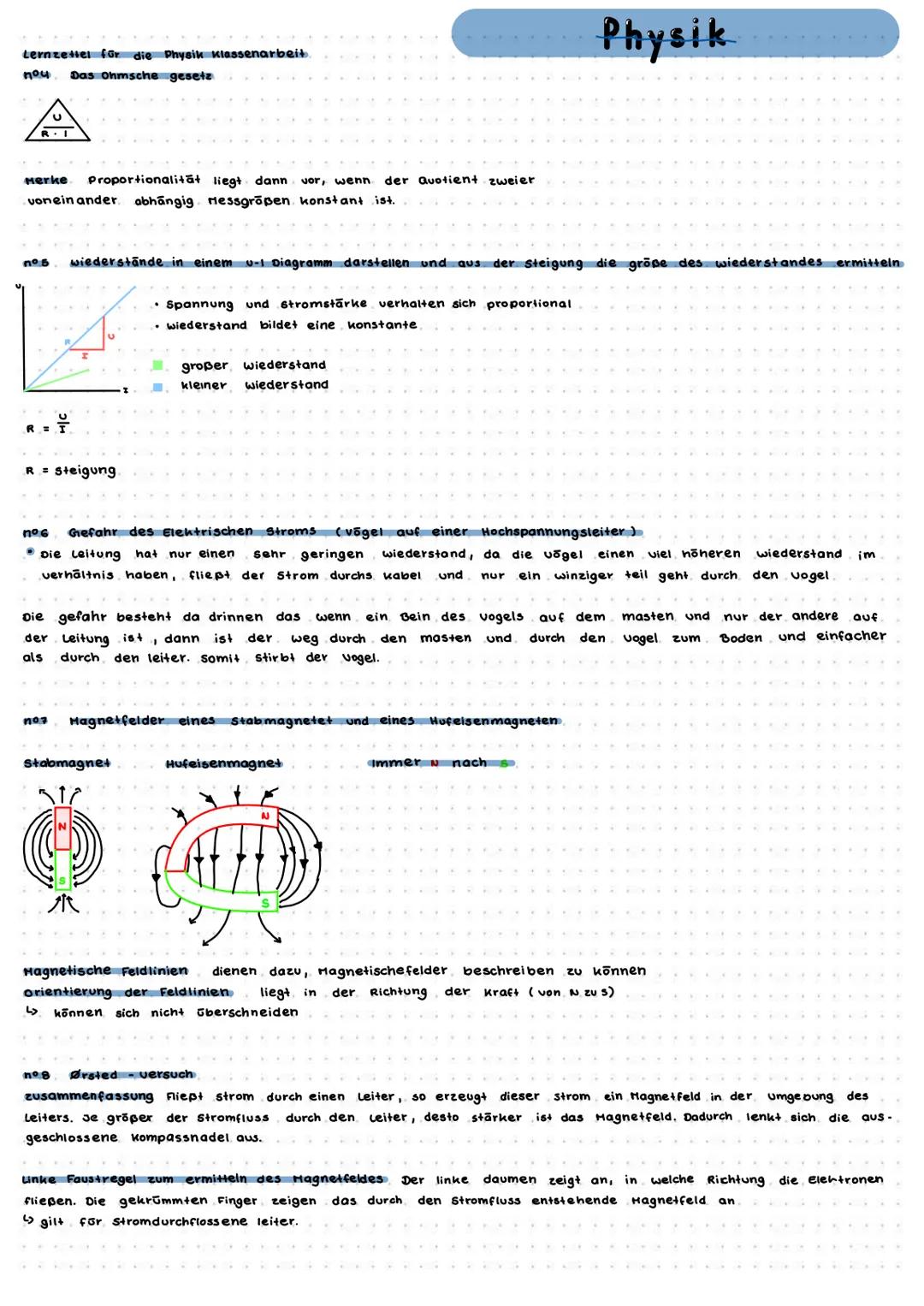

Die physikalischen Größen sind super wichtig: Spannung U in Volt, Stromstärke I in Ampere und Widerstand R in Ohm. Diese drei sind wie die Grundzutaten für jede Physikaufgabe!
