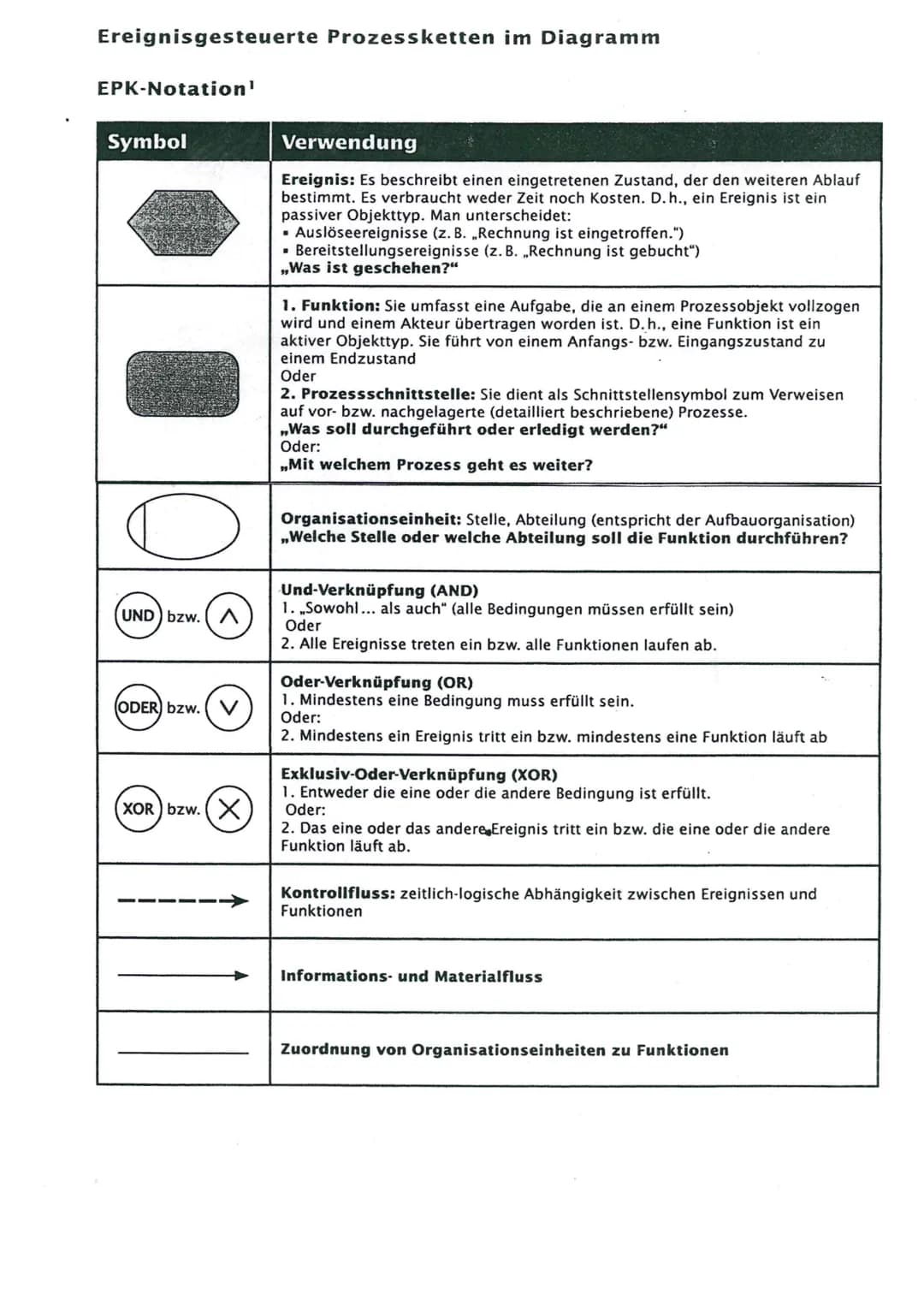

Ereignisgesteuerte Prozessketten im Diagramm: EPK-Notation

Die Ereignisgesteuerte Prozesskette (EPK) ist ein leistungsfähiges Werkzeug zur Visualisierung und Analyse von Geschäftsprozessen. Diese Seite bietet eine umfassende Übersicht über die EPK Symbole und ihre Bedeutung, was für das Verständnis und die Erstellung von EPK Diagrammen unerlässlich ist.

Die EPK-Notation umfasst verschiedene Symbole, die jeweils spezifische Elemente eines Geschäftsprozesses repräsentieren. Zu den Hauptelementen gehören Ereignisse, Funktionen, Organisationseinheiten und logische Verknüpfungen. Jedes dieser Elemente wird durch ein eindeutiges Symbol dargestellt, was die visuelle Unterscheidung und das Verständnis des Prozessablaufs erleichtert.

Definition: Ein Ereignis in der EPK beschreibt einen eingetretenen Zustand, der den weiteren Ablauf bestimmt. Es ist ein passiver Objekttyp, der weder Zeit noch Kosten verbraucht.

Example: Beispiele für Ereignisse sind "Rechnung ist eingetroffen" (Auslöseereignis) oder "Rechnung ist gebucht" (Bereitstellungsereignis).

Funktionen stellen den aktiven Teil des Prozesses dar. Sie repräsentieren Aufgaben oder Aktivitäten, die von bestimmten Akteuren ausgeführt werden.

Highlight: Funktionen sind aktive Objekttypen, die von einem Anfangs- zu einem Endzustand führen und einer bestimmten Organisationseinheit zugeordnet sind.

Die EPK-Notation beinhaltet auch logische Verknüpfungen, die den Prozessfluss steuern. Diese umfassen die UND-Verknüpfung (AND), die ODER-Verknüpfung (OR) und die Exklusiv-ODER-Verknüpfung (XOR).

Vocabulary:

• UND-Verknüpfung (AND): Alle Bedingungen müssen erfüllt sein oder alle Ereignisse treten ein.
• ODER-Verknüpfung (OR): Mindestens eine Bedingung muss erfüllt sein oder mindestens ein Ereignis tritt ein.
• Exklusiv-ODER-Verknüpfung (XOR): Entweder die eine oder die andere Bedingung ist erfüllt, bzw. das eine oder das andere Ereignis tritt ein.

Die Darstellung von Organisationseinheiten in der EPK ermöglicht es, die Verantwortlichkeiten innerhalb des Prozesses klar zu definieren. Dies entspricht der Aufbauorganisation eines Unternehmens und zeigt, welche Stelle oder Abteilung für die Durchführung einer bestimmten Funktion zuständig ist.

Schließlich visualisiert die EPK-Notation auch die Beziehungen zwischen den verschiedenen Elementen durch Kontroll-, Informations- und Materialflüsse. Der Kontrollfluss zeigt die zeitlich-logische Abhängigkeit zwischen Ereignissen und Funktionen, während Informations- und Materialflüsse die Bewegung von Daten und physischen Ressourcen im Prozess darstellen.

Quote: "Die EPK-Notation bietet eine umfassende Möglichkeit, komplexe Geschäftsprozesse detailliert und strukturiert darzustellen, was sie zu einem wertvollen Instrument für die Prozessmodellierung und -analyse macht."

Durch das Verständnis und die korrekte Anwendung dieser EPK Symbole und EPK Regeln können Unternehmen ihre Geschäftsprozesse effektiv visualisieren, analysieren und optimieren. Dies unterstreicht die Bedeutung der EPK als wichtiges Werkzeug im Bereich des Prozessmanagements.
