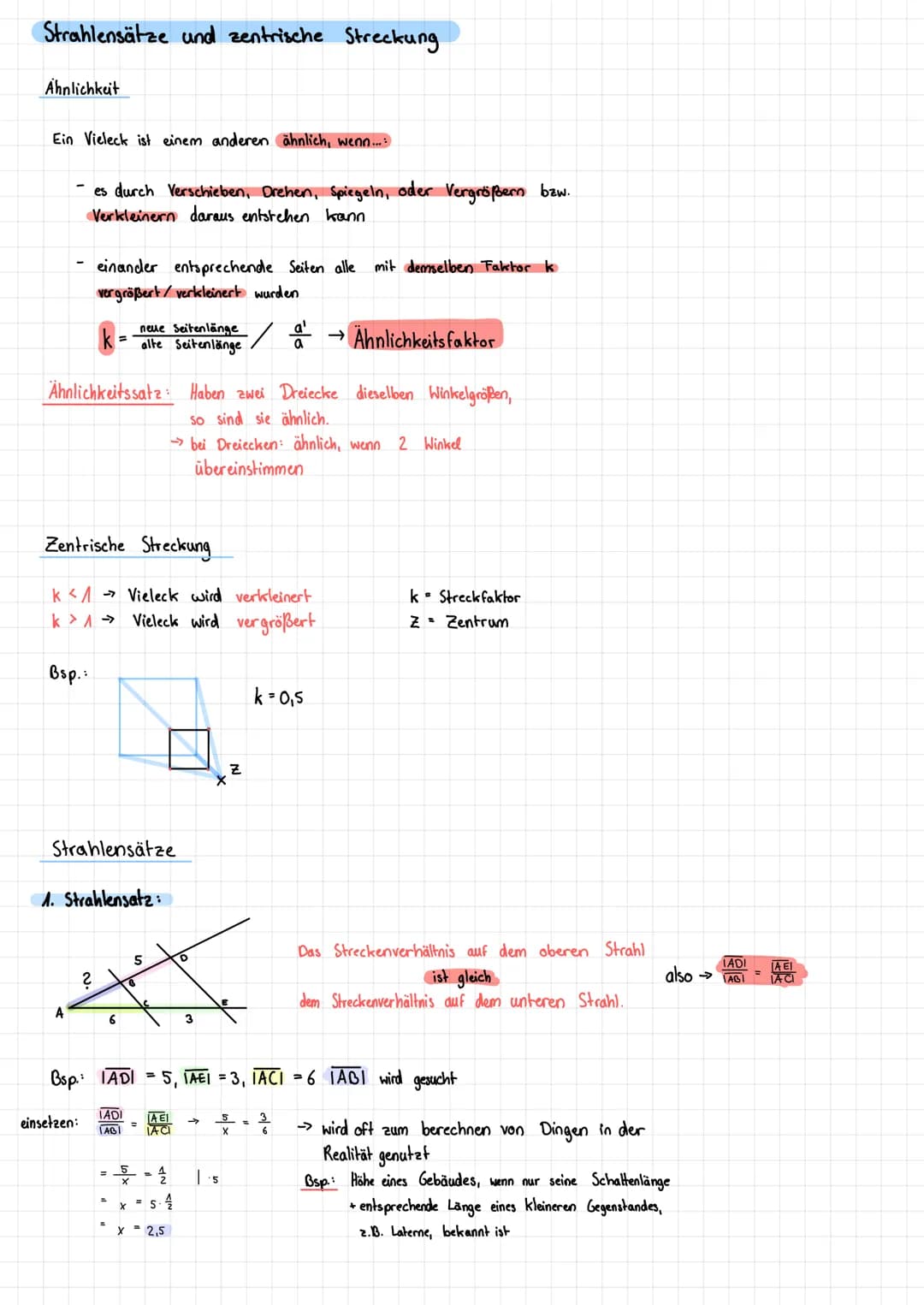

Arbeitsblatt: Zentrische Streckung und Ähnlichkeit

Übungsaufgabe 1: Zentrische Streckung

Ein Rechteck ABCD mit den Ecken A(1,1), B(5,1), C(5,4) und D(1,4) wird zentrisch vom Ursprung O(0,0) mit k = 2 gestreckt.

Aufgabe: Berechne die Koordinaten des gestreckten Rechtecks A'B'C'D'.

Lösung:

A'(2·1, 2·1) = A'(2,2)
B'(2·5, 2·1) = B'(10,2)
C'(2·5, 2·4) = C'(10,8)
D'(2·1, 2·4) = D'(2,8)

Übungsaufgabe 2: Ähnliche Dreiecke

Zwei Dreiecke ABC und A'B'C' haben folgende Winkel:

• α = 40°, β = 60°, γ = 80°
• α' = 40°, β' = 60°, γ' = 80°

Die Seite AB ist 5 cm lang, und die entsprechende Seite A'B' ist 7,5 cm lang.

Aufgabe: Berechne den Ähnlichkeitsfaktor k und die Längen der übrigen Seiten des Dreiecks A'B'C', wenn BC = 8 cm und AC = 6 cm.

Lösungsansatz: Bei ähnlichen Dreiecken verhält sich jede Seite des neuen Dreiecks zur entsprechenden Seite des ursprünglichen Dreiecks wie der Ähnlichkeitsfaktor k. Dies ist ein grundlegendes Prinzip für das Lösen von Ähnlichkeitsaufgaben.

Lösung:

k = A'B'/AB = 7,5/5 = 1,5
B'C' = k·BC = 1,5·8 = 12 cm
A'C' = k·AC = 1,5·6 = 9 cm

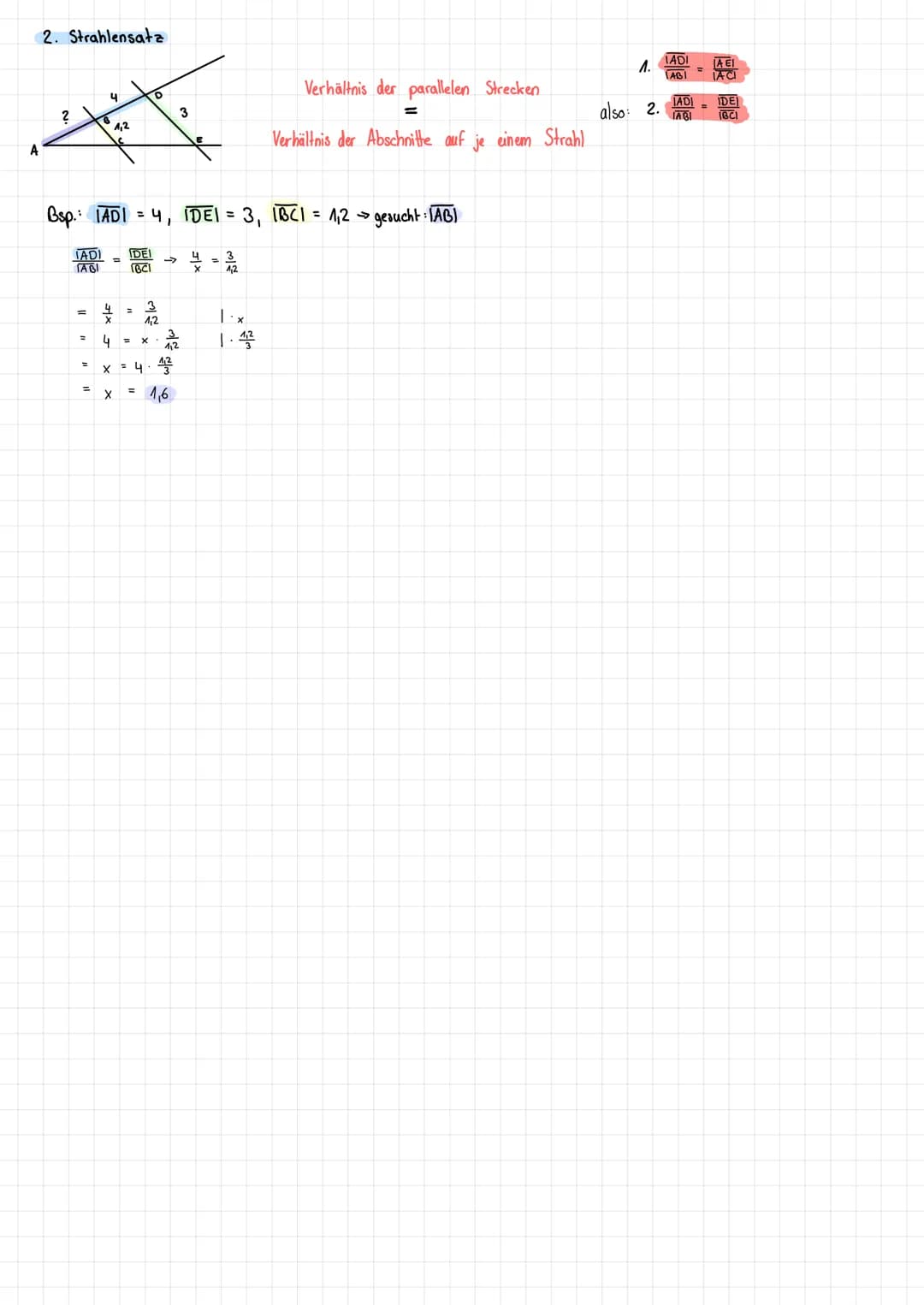

Weiterführende Anwendungen des Strahlensatzes

Der Strahlensatz hat viele fortgeschrittene Anwendungen in der Mathematik und in praktischen Bereichen.

Anwendung in der Optik:

1. Linsengleichung:

   • Die Linsengleichung in der Optik kann durch den Strahlensatz hergeleitet werden
   • Sie beschreibt den Zusammenhang zwischen Gegenstandsweite, Bildweite und Brennweite

2. Schattenwurf:

   • Bei der Projektion von Licht entstehen Schattenfiguren, deren Größe mit dem Strahlensatz berechnet werden kann

Anwendung in der Kartographie:

1. Maßstabsberechnungen:

   • Der Strahlensatz hilft, Entfernungen auf Karten mit verschiedenen Maßstäben umzurechnen

2. Ähnlichkeitstransformationen:

   • Bei der Projektion der Erdoberfläche auf Karten werden ähnliche Figuren erzeugt

Erweiterte Anwendung: Der Strahlensatz ist Teil des mathematischen Fundaments für die projektive Geometrie, die in der Computergrafik, Bildverarbeitung und 3D-Modellierung eine wichtige Rolle spielt.

Anwendung in der Technik:

1. Hebelsysteme:

   • Das Hebelgesetz kann als Anwendung des Strahlensatzes verstanden werden
   • Es beschreibt das Verhältnis zwischen Kraft, Last und Hebelarmen

2. Getriebe und Übersetzungen:

   • Bei Zahnrädern und Riemenantrieben werden Übersetzungsverhältnisse mit ähnlichen Prinzipien berechnet

Diese vielfältigen Anwendungen zeigen, wie grundlegend der Strahlensatz für viele Bereiche der Wissenschaft und Technik ist.
